1.XIP eXecute In Place

XIP即芯片内执行，指应用程序可以在flash闪存内运行，不必再把代码读到系统RAM中。需要注意的是，片内执行不是说程序直接在flash内执行，CPU的基本功能就是取指、译码和执行。norflash能在芯片内执行，就是指CPU的取指模块能够直接从norflash中把指令取出来，供后面的译码和执行模块使用。其中关键的步骤就是取指，norflash必须要满足CPU一个地址一个指令或数据的要求。
2. XIP技术需要CPU和flash同时支持
a) CPU控制器支持：

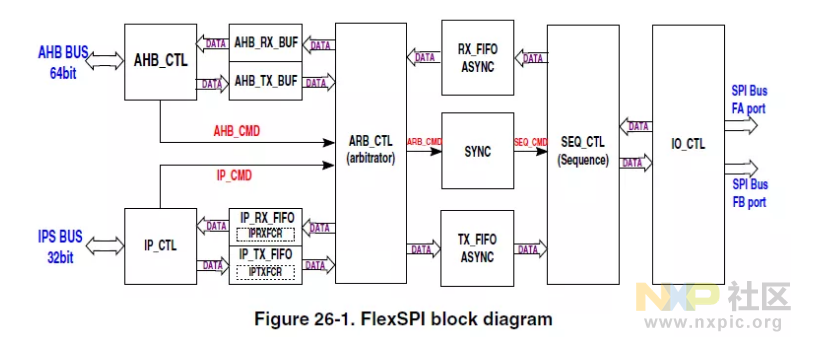

而按照通常的理解，要能够实现XIP，Flash应该是并行总线接口挂在AMBA上，这个并行总线应有独立的地址线和数据线，且地址线宽度跟Flash大小相对应，类似于DDR或SRAM总线。那么SPI NorFlash为什么能实现XIP，答案就是FlexSPI外设，也就是说需要CPU具备特殊的SPI控制，该控制器实现了串行flash总线到并行总线的转换。为了提升性能控制器内部可以集成类似cache功能的buffer。下图所示为某款CPU的支持XIP的SPI控制器逻辑拓扑。

b）SPI Nor Flash支持
以下文字摘自某款芯片手册：
< XIP mode requires only an address (no instruction) to output data, improving random access time and eliminating the need to shadow code onto RAM for fast execution。
大体的意思是：
XIP模式只需要一个地址（无指令）就可以输出数据，从而提高了随机存取时间。
**无指令，**这是和普通模式的最大区别，XIP模式下flash能卖满足一个输入地址一个输出数据要求。以下是XIP模式下的时序图。

3.nandflash可以实现XIP吗？

芯片内执行主要是是看芯片可不可以线性存储代码（假如硬件支持芯片接口），只要能保证芯片的存储空间是线性的（也就是无坏块），都可以片上执行在读取Flash时候，容易出现“位翻转（bitconvert） 在Flash的位翻转（一个bit位发生翻转）现象上，NAND的出现几率要比NorFlash大得多。这个问题在Flash存储关键文件时是致命的，所以在使用NandFlash时建议同时使用EDC/ECC等校验算法。 ”但是，如果能保证不出错，也还是可以进行XIP，可以在其上执行代码的：“所谓XIP,就是CODE是在FLASH上直接运行. NANDFLASH只是不适合做XIP,但并不是不能做XIP“要一段CODE能够正确的运行,要保证它的CODE是连续的,正确的.由于一些电气特性的原因,NOR FLASH能够做到这一点,不存在坏道或坏块,所以能够做XIP.
而对于NAND FLASH, 它只保证它的BLOCK 0是好的,其他的块并不保证,虽然出错的几率比较低,但还是有出错的可能,所以CODE可能无法连续正确地执行.
但只要你有额外的保障措施,比如说在执行CODE之前去做一次ECC校验,来确保CODE是连续正确的.那你也可以做XIP. 有人这么做了,而且也证明是成功的.
