activiti入门

在本章内容中，我们来创建一个Activiti工作流，并启动这个流程。

创建Activiti工作流主要包含以下几步：

1、定义流程，按照BPMN的规范，使用流程定义工具，用流程符号把整个流程描述出来

2、部署流程，把画好的流程定义文件，加载到数据库中，生成表的数据

3、启动流程，使用java代码来操作数据库表中的内容

1.流程符号

BPMN2.0就是使用一些符号来明确业务流程设计流程图的一整套符号规范。

基本流程符号：

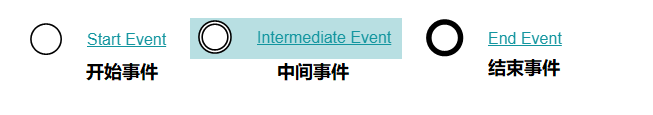

事件Event

image-20211129205405044

活动Activity

活动是一个工作或任务的通用术语。一个活动可以是一个任务，也可以是一个当前流程的子处理流程。

常见的活动如下：

image-20211129205431842

网关Getway

网关用来处理决策，常用的网关如下：

  • 排他网关

只有一条路径会被选择。流程执行到该网关时，按照输出流的顺序逐个计算，当条件的计算结果为true时，继续执行当前网关的输出流。如果多条线路计算结果都是true，则会执行第一个值为true的线路。如果所有网关计算结果没有true，则引擎会抛出异常。

排他网关需要和条件顺序流结合使用，default属性指定默认顺序流，当所有的条件不满足时会执行默认顺序流。

  • 并行网关

所有路径都会被同时选择。

拆分：并行执行所有输出顺序流，为每一条顺序流创建一个并行执行线路。

合并：所有从并行网关拆分并执行完成的线路均在此等候，直到所有的线路都执行完成才可以继续向下执行。

  • 包容网关

可以同时执行多条线路，也可以在网关上设置条件。

拆分：计算每条线路上的表达式，当表达式计算结果为true时，创建一个并行线路并执行。

合并：所有从并行网关拆分并执行完成的线路均在此等候，直到所有的线路都执行完成才可以挤继续向下执行。

  • 事件网关

专门为中间捕获事件设置的，运行设置多个输出流指向多个不同的中间捕获事件。当流程执行到事件网关后，流程处于等待状态，需要等待抛出事件才能将等待状态转换为活动状态。

流向Flow

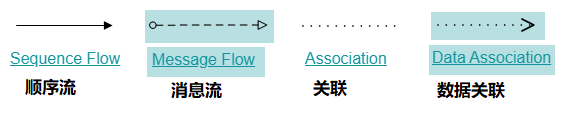

流是连接两个流程节点的连线。常见的流向包含：

image-20211129213009002

2.流程设计器使用

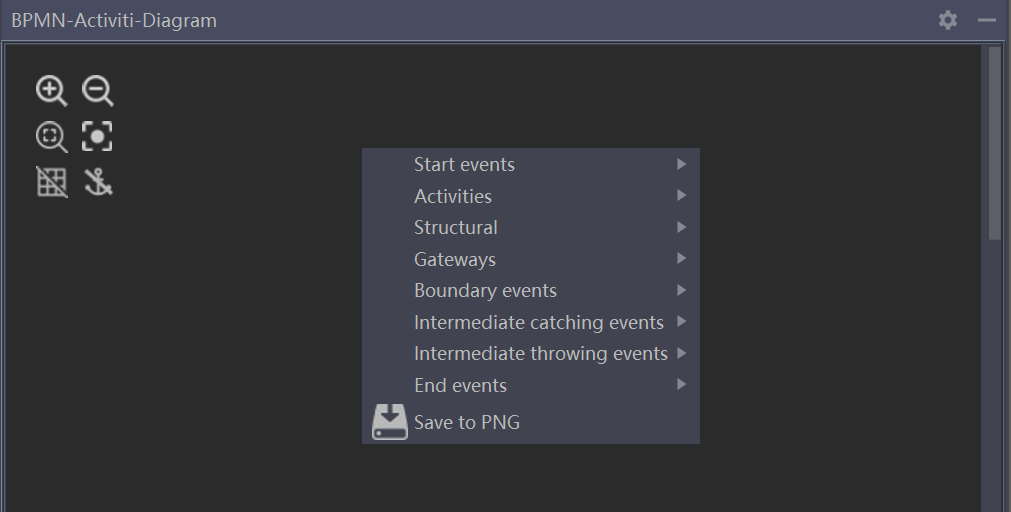

在idea中已经安装好bpmn插件，安装好的插件面板（可以自行百度，我这里装的是activiti bpmn visualizer）：

image-20211129214204957

2.1新建流程

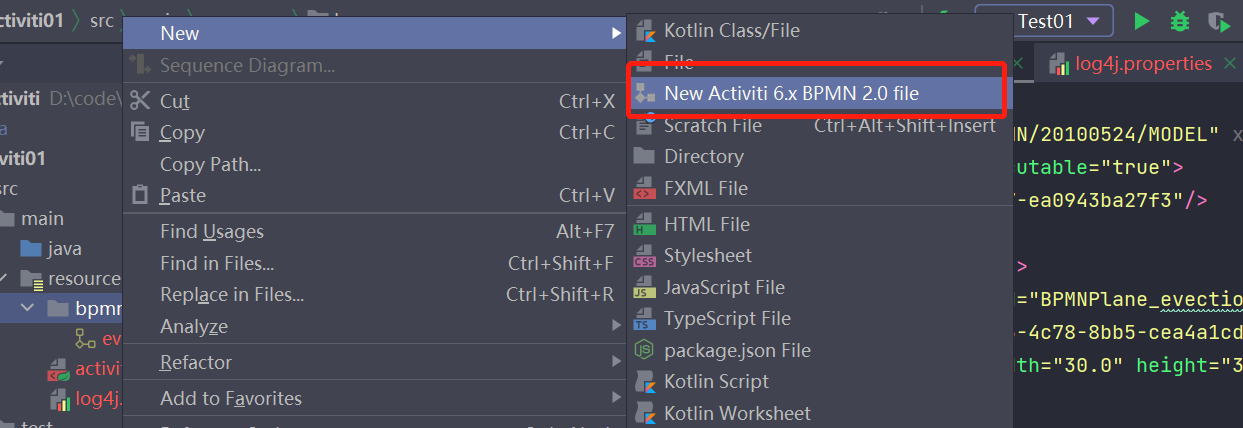

在resource目录下新建bpmn目录，然后点击右键菜单新建：

image-20211129214456485

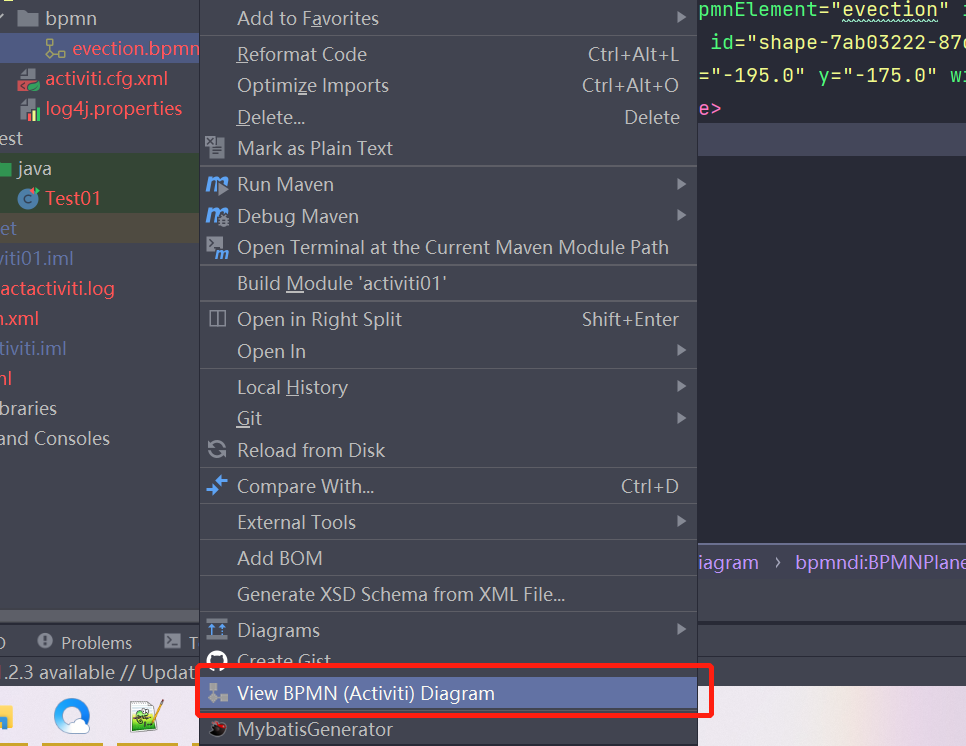

文件名随意，默认生成一个xml文件，右键文件：

image-20211129214745629

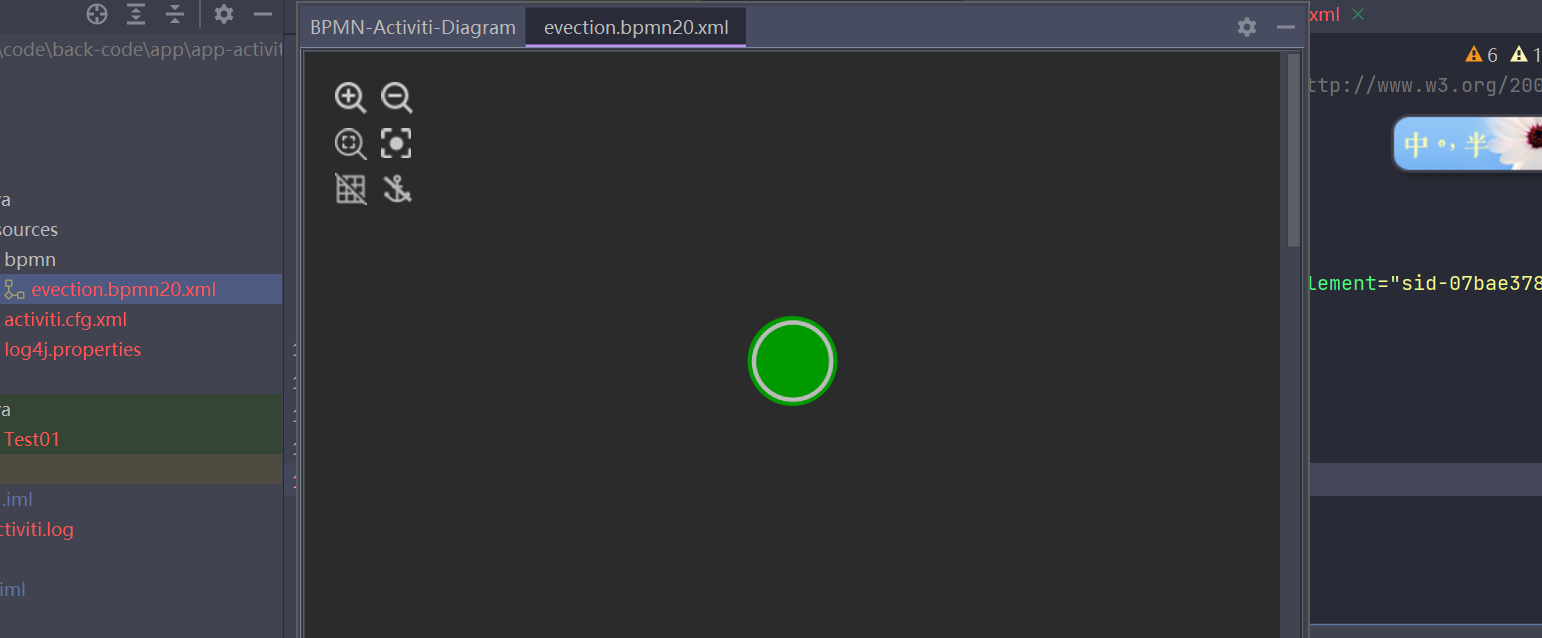

弹出绘图层

image-20211129214825235

2.2绘制流程

在面板右键，选择Activities > User Task，创建一个用户任务，并定义属性值：该节点为zhangsan创建出差申请单

image-20211129215332783

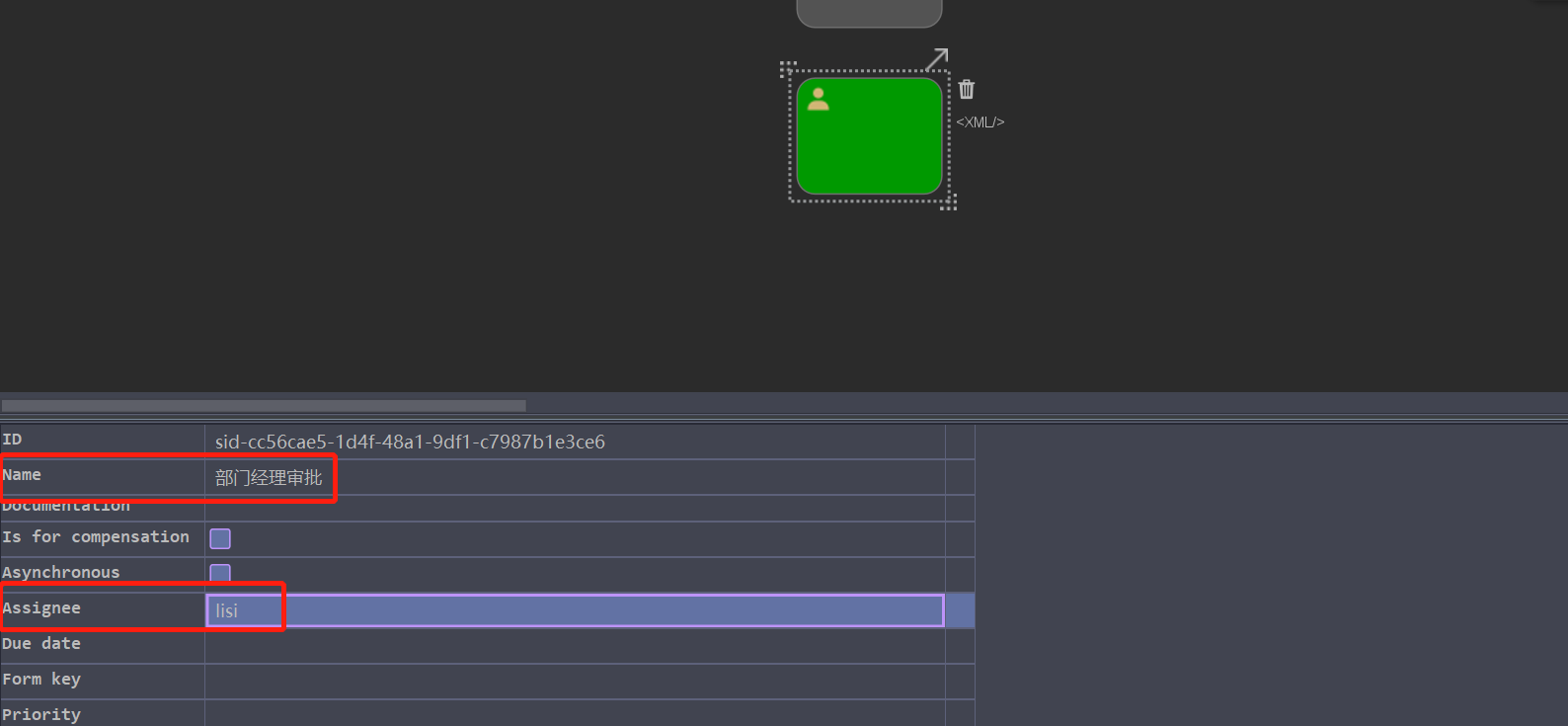

再次选择Activities > User Task，创建下一个任务，并定义属性值：部门经理审批人为lisi

image-20211129215537750

再创建一个任务，定义属性值：总经理审批人为wangwu

image-20211129215758090

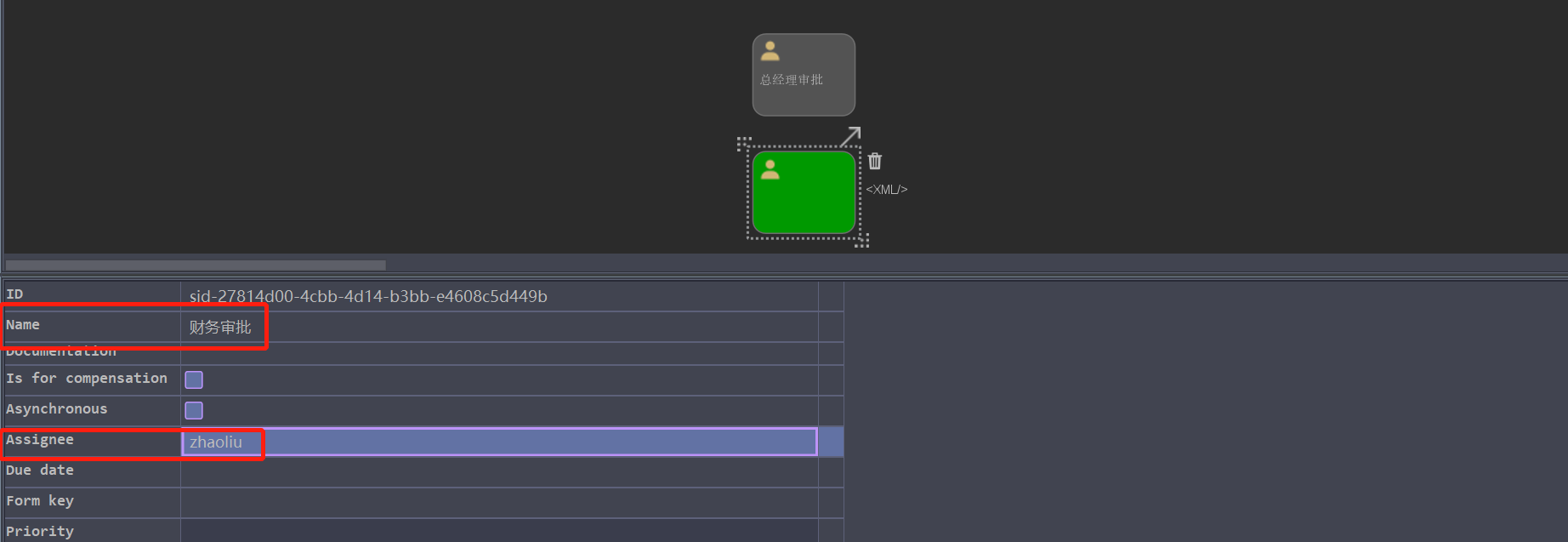

再创建一个任务。定义属性值：财务审批为zhaoliu

image-20211129215918818

最后创建一个结束事件：

image-20211129220142790

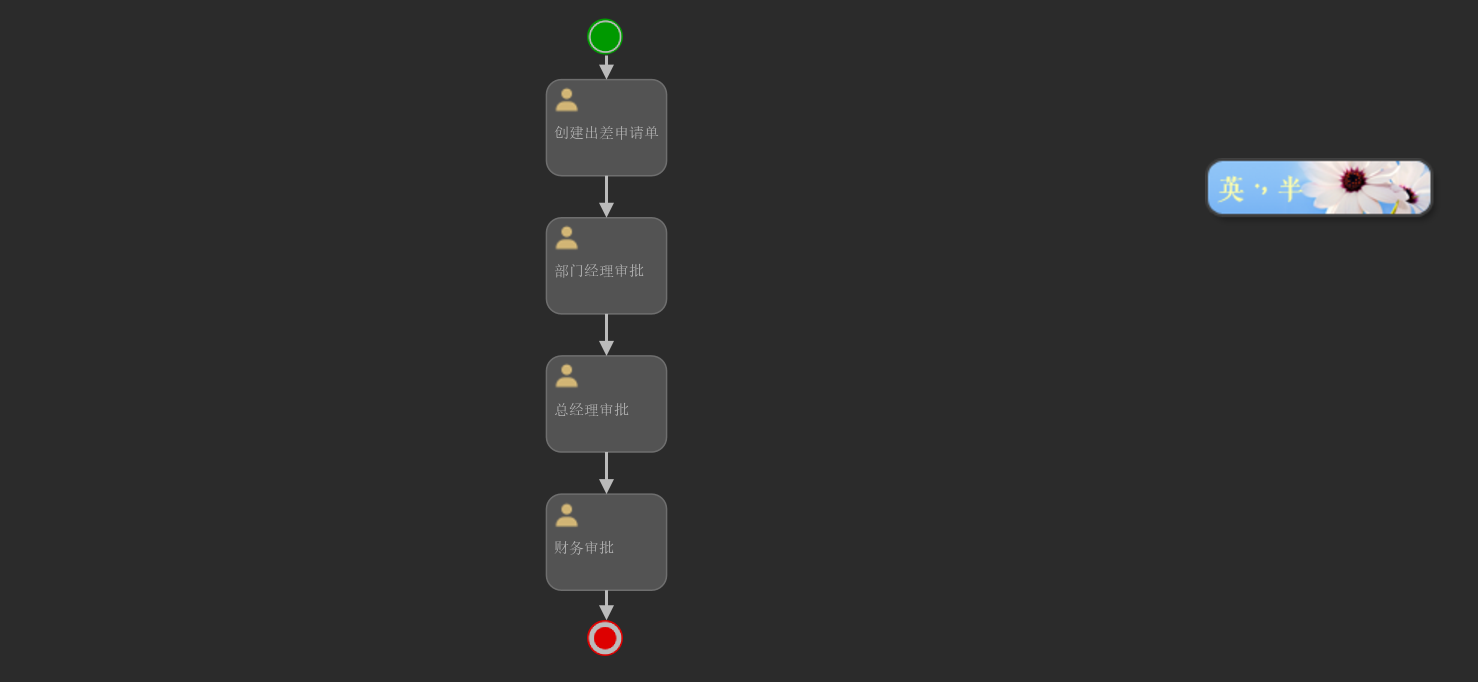

然后将所有的流程符号连接起来，如下：

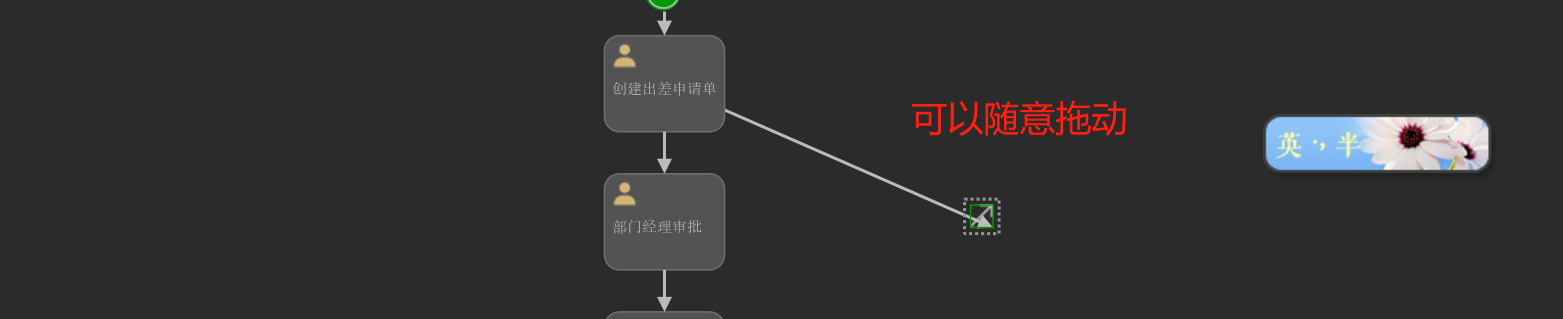

image-20211129220237723

image-20211129220505009

image-20211129220553110

3.流程操作

流程定义是线下按照bpmn2.0标准去描述 业务流程，通常使用idea中的插件对业务流程进行建模。

上面步骤，创建的流程文件是.xml文件，我们需要改成bpmn文件，然后还需要该流程的png文件

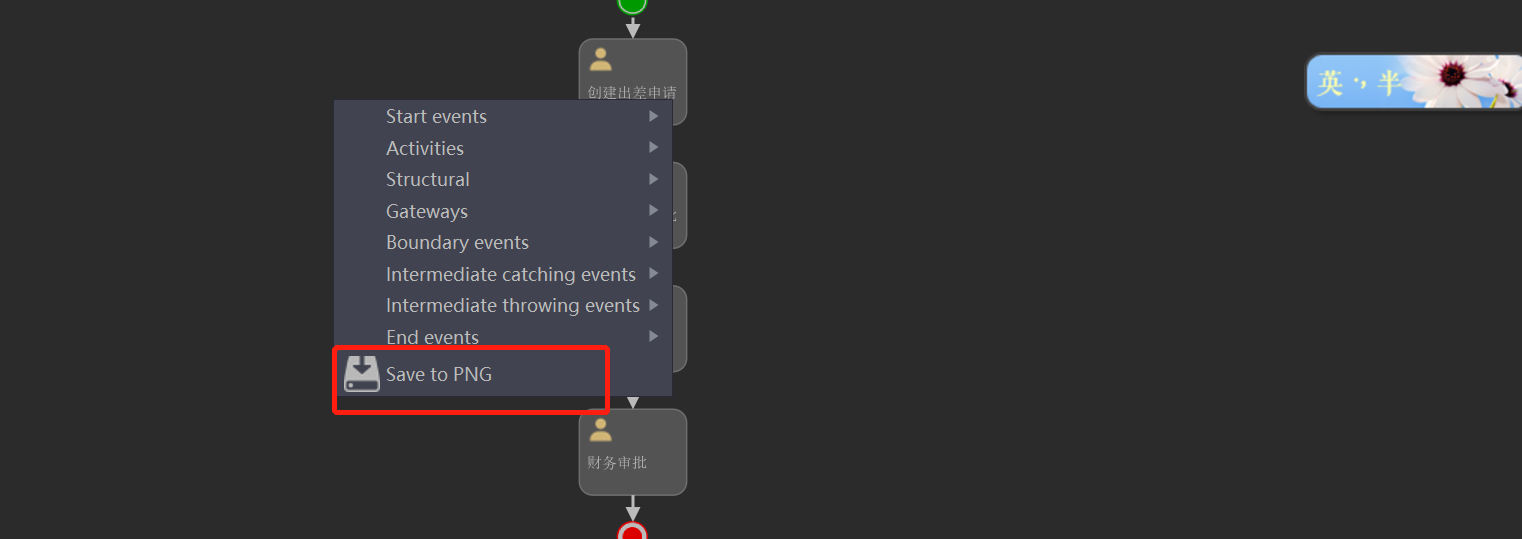

png文件，直接右键导出保存到resource/bpmn路径下

image-20211129221438934

bnmn文件直接将上面创建的xml文件改后缀名即可

image-20211129221624544

最后在resource/bpmn路径下有两个文件，evection.png，evection.bpmn

4.流程部署

将上面的流程部署到activiti数据库中，就是流程定义部署。

通过调用activiti的api将流程定义的bpmn和png两个文件添加部署到activiti数据库中，也可以将两个文件打成zip包进行部署。

4.1单文件部署方式
    /*** 流程部署*/@Testpublic void testDeployment() {//创建ProcessEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//得到RepositoryService实例，该实例是activiti的资源管理类RepositoryService repositoryService = processEngine.getRepositoryService();//使用repositoryService进行部署Deployment deployment = repositoryService.createDeployment()//添加bpmn资源.addClasspathResource("bpmn/evection.bpmn")//添加png.addClasspathResource("bpmn/evection.png").name("出差申请流程").deploy();//输出部署信息System.out.println("流程id：" + deployment.getId());System.out.println("流程部署名：" + deployment.getName());}

执行上面代码后activiti会将上边代码中指定的bpm文件和图片文件保存在activiti数据库。

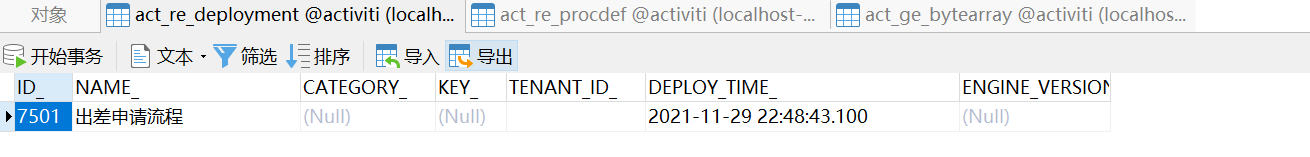

act_re_deployment 流程定义部署表，每部署一次增加一条记录

image-20211129225014798

act_re_procdef 流程定义表，部署每个新的流程定义都会在这张表中增加一条记录

image-20211129225028847

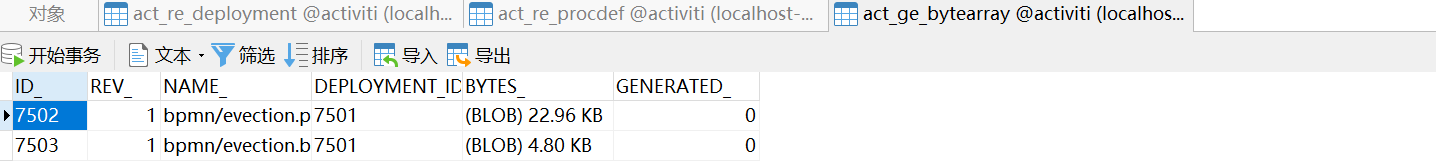

act_ge_bytearray 流程资源表

image-20211129225042243

注意：act_re_deployment和act_re_procdef是一对多的关系，一次部署在流程部署表生成一条记录，但一次部署可部署多个流程定义，每个流程定义在流程定义表生成一条记录。每个流程定义在act_ge_bytearray表会存在两个资源记录，bpmn和png。

建议：一次部署一个流程，这样部署表和流程定义表是一对一的关系，方便读取流程部署及流程定义信息。

4.2压缩包部署方式
    /*** 压缩包方式部署*/@Testpublic void testDeploymentByZip() {//定义zip流InputStream inputStream = this.getClass().getClassLoader().getResourceAsStream("bpmn/evection.zip");ZipInputStream zipInputStream = new ZipInputStream(inputStream);//创建ProcessEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//获取RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();//使用repositoryService进行部署Deployment deployment = repositoryService.createDeployment()//添加zip.addZipInputStream(zipInputStream).name("出差申请流程").deploy();//输出部署信息System.out.println("流程id：" + deployment.getId());System.out.println("流程部署名：" + deployment.getName());}

5.启动流程

流程定义部署在activiti后就可以通过工作流管理业务流程了。

针对该流程，启动一个流程表示发起一个新的出差申请单。张三发起一个出差申请单需要启动一个流程实例，出差申请单发起一个出差单也需要启动一个流程实例。

    /*** 启动流程实例*/@Testpublic void startProcess() {//创建ProcessEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//获取runtimeServiceRuntimeService runtimeService = processEngine.getRuntimeService();//根据流程key启动流程ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("evection");//输出内容System.out.println("流程定义id：" + processInstance.getProcessDefinitionId());System.out.println("流程实例id：" + processInstance.getId());System.out.println("当前活动id：" + processInstance.getActivityId());}

流程定义id：evection:1:7504
流程实例id：15001
当前活动id：null

这里根据的key查询：就是act_re_procdef的key字段值，也是evection.bpmn20.xml中process标签的id值，后续的查询key同样

image-20211129233746154

操作数据表

act_hi_actinst 流程实例执行历史

act_hi_identitylink 流程的参与用户历史信息

act_hi_procinst 流程实例历史信息

act_hi_taskinst 流程任务历史信息

act_ru_execution 流程执行信息

act_ru_identitylink 流程的参与用户信息

act_ru_task 任务信息

6.任务查询

流程启动后，任务的负责人就可以查询自己当前需要处理的任务，查询出来的任务都是当前用户的待办任务。

    /*** 查询当前个人待执行任务*/@Testpublic void queryTask() {//任务负责人String assignee = "zhagnsan";//创建processEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//创建taskServiceTaskService taskService = processEngine.getTaskService();//根据流程任务key和任务负责人查询任务List<Task> taskList = taskService.createTaskQuery().processDefinitionKey("evection") //流程key.taskAssignee(assignee) //只查询该任务负责人的任务.list();taskList.forEach(task -> {System.out.println("流程实例id：" + task.getProcessInstanceId());System.out.println("任务id：" + task.getId());System.out.println("任务负责人：" + task.getAssignee());System.out.println("任务名称：" + task.getName());});}

流程实例id：15001
任务id：15005
任务负责人：zhagnsan
任务名称：创建出差申请单

7.流程任务处理

任务负责人查询待办任务，选择任务进行处理完成该任务。

    /*** 完成任务*/@Testpublic void completeTask() {//获取processEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//获取taskServiceTaskService taskService = processEngine.getTaskService();//根据流程key和任务负责人查询任务List<Task> taskList = taskService.createTaskQuery().processDefinitionKey("evection") //流程key.taskAssignee("zhagnsan") //要查询的负责人.list();//完成任务，参数任务idtaskList.forEach(task -> {taskService.complete(task.getId());});}

8.流程定义信息查询

查询流程相关信息，包含流程定义、流程部署、流程定义版本等

    /*** 查询流程定义*/@Testpublic void queryProcessDefinition() {//获取processEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//获取RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();//获取ProcessDefinitionQueryProcessDefinitionQuery processDefinitionQuery = repositoryService.createProcessDefinitionQuery();/*** 查询到当前流程的所有定义* 条件：processDefinitionKey = evection*      orderByProcessDefinitionVersion desc 按照版本倒序* 返回list集合*/List<ProcessDefinition> definitionList = processDefinitionQuery.processDefinitionKey("evection").orderByProcessDefinitionVersion().desc().list();//输出流程定义信息definitionList.forEach(processDefinition -> {System.out.println("流程定义id：" + processDefinition.getId());System.out.println("流程定义name：" + processDefinition.getName());System.out.println("流程定义key：" + processDefinition.getKey());System.out.println("流程定义version：" + processDefinition.getVersion());System.out.println("流程部署id：" + processDefinition.getDeploymentId());});}

流程定义id：evection:1:7504
流程定义name：evection
流程定义key：evection
流程定义version：1
流程部署id：7501

9.流程删除

    /*** 流程删除*/@Testpublic void deleteProcess() {//流程部署idString deploymentId = "20001";//获取processEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//获取RepositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();//删除流程定义，如果该流程定义已有流程实例启动，则删除报错repositoryService.deleteDeployment(deploymentId);//级联删除，即时流程已有流程实例启动也可以删除//repositoryService.deleteDeployment(deploymentId, true); //true为级联删除}

说明：

  1. 使用repositoryService删除流程定义，历史表信息不会被删除

  2. 如果流程定义下没有流程实例启动，使用普通删除，只传流程id即可

  3. 如果流程定义下有流程实例启动，使用普通删除会报错，需要使用级联删除且级联删除会将相关记录全部删除

    项目开发中级联删除操作一般只开放给超级管理员使用

10.流程资源下载

上面流程部署的时候，已经将流程资源文件bpmn和png文件上传到数据库中，如果需要查看这些资源文件的话，可以从数据库将资源文件下载到本地。

解决方案有：

  1. 在act_ge_bytearray表中可以看到资源文件是以BLOB的格式存储的，可以通过jdbc操作进行读取再存储到本地
  2. 直接使用activiti的api来实现

使用commons-io.jar 解决IO的操作

引入commons-io依赖包

<dependency><groupId>commons-io</groupId><artifactId>commons-io</artifactId><version>2.6</version>
</dependency>

使用api的方式实现：

    /*** 下载流程资源文件 bpmn png*/@Testpublic void downloadFile() throws Exception {//得到processEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//得到repositoryServiceRepositoryService repositoryService = processEngine.getRepositoryService();//得到流程定义查询器，设置查询条件查询想要的流程定义ProcessDefinition processDefinition = repositoryService.createProcessDefinitionQuery().processDefinitionKey("evection").singleResult();//获取到流程部署idString deploymentId = processDefinition.getDeploymentId();//通过deploymentId获取到png和bpmnInputStream pngInput = repositoryService.getResourceAsStream(deploymentId, processDefinition.getDiagramResourceName());InputStream bpmnInput = repositoryService.getResourceAsStream(deploymentId, processDefinition.getResourceName());//构建outputStreamFile pngFile = new File("d:/data/evection.png");File bpmnFile = new File("d:/data/evection.bpmn");FileOutputStream pngOutput = new FileOutputStream(pngFile);FileOutputStream bpmnOutput = new FileOutputStream(bpmnFile);//输入流输出流转换IOUtils.copy(pngInput, pngOutput);IOUtils.copy(bpmnInput, bpmnOutput);//关闭流pngOutput.close();bpmnOutput.close();pngInput.close();bpmnInput.close();}

说明：

  1. deploymentId是流程部署id
  2. resource_name是act_ge_bytearray表中的NAME_列的值
  3. 使用repositoryService的getDeploymentResourceNames方法可以获取指定部署下的所有文件的名称
  4. 使用repositoryService的getResourceAsStream方法传入部署id和资源文件名称可以获取指定文件的输入流
  5. 最后将资源文件的输入流输出到本地

11.流程历史信息查询

即时流程定义已经删除，流程执行的历史信息还是可以在act_hi_*相关的表中查询到。级联删除的不可以。

    /*** 历史信息查询*/@Testpublic void queryHistory() {//获取processEngineProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();//获取historyServiceHistoryService historyService = processEngine.getHistoryService();//获取actinst表的查询对象HistoricActivityInstanceQuery instanceQuery = historyService.createHistoricActivityInstanceQuery();//排序,根据开始时间排序instanceQuery.orderByHistoricActivityInstanceStartTime().asc();//查询actinst表，条件：根据instanceId查询//instanceQuery.processInstanceId("25001");//查询 actinst表，条件：根据 DefinitionId 查询instanceQuery.processDefinitionId("evection:1:22504");List<HistoricActivityInstance> instanceList = instanceQuery.list();instanceList.forEach(instance -> {System.out.println(instance.getId());System.out.println("流程活动id：" + instance.getActivityId());System.out.println("流程活动名称：" + instance.getActivityName());System.out.println("流程实例id：" + instance.getProcessInstanceId());System.out.println("流程定义id：" + instance.getProcessDefinitionId());System.out.println("===================================");});}

25003
流程活动id：sid-07bae378-ef8d-4dab-83a7-ea0943ba27f3
流程活动名称：开始出差申请单任务
流程实例id：25001
流程定义id：evection:1:22504
===================================
25004
流程活动id：sid-60d04e4f-b36f-4e69-ad4f-4a51be3d1c3c
流程活动名称：创建出差申请单
流程实例id：25001
流程定义id：evection:1:22504
===================================
27501
流程活动id：sid-cc56cae5-1d4f-48a1-9df1-c7987b1e3ce6
流程活动名称：部门经理审批
流程实例id：25001
流程定义id：evection:1:22504
===================================
