NETCONF简介

网络配置协议NETCONF（Network Configuration Protocol）提供一套管理网络设备的机制，用户可以使用这套机制增加、修改、删除网络设备的配置，获取网络设备的配置和状态信息。通过NETCONF协议，网络设备可以提供规范的应用程序编程接口API（Application Programming Interface），应用程序可以直接使用这些API，向网络设备发送和获取配置。
NETCONF有三个对象：
- NETCONF客户端（管理平台、SDN控制器）
- NETCONF服务器（网络设备）
- NETCONF消息（对数据的增删改查）
NETCONF协议的编码格式：XML编码，NETCONF用文本文件表示复杂的层次化数据

NETCONF（Network Configuration Protocol）是基于可扩展标记语言XML（Extensible Markup Language）的网络配置和管理协议，使用简单的基于RPC（Remote Procedure Call）机制实现客户端和服务器之间通信。客户端可以是脚本或者网管上运行的一个应用程序。服务器是一个典型的网络设备。

NETCONF提供了一种通过运行网络管理软件的中心计算机（即网络管理工作站）来远程管理和监控设备的方法。其优点如下：

NETCONF协议以XML格式定义消息，运用RPC机制修改配置信息，这样既能方便管理配置信息，又能满足来自不同制造商设备之间的互操作性

可减少由于人工配置错误引起的网络故障

可提高使用配置工具升级系统软件的效率

扩展性好，不同制造商设备可以定义自己的协议操作，以实现独特的管理功能。

NETCONF提供了认证、鉴权等安全机制，保证了消息传递的安全。

NETCONF协议框架

       NETCONF协议在概念上可以划分为4层：安全传输层、消息层、操作层、内容层。
       安全传输层：为客户端和服务器之间交互提供通讯路径。
       消息层：提供一种简单的不依赖传输协议层的RPC（远程过程调用）请求和回应机制。Client把RPC请求内容封装在一个<rpc>元素内，发送给Server；Server把请求处理结果封装在一个<rpc-reply>元素内，回应给Client。
       操作层：定义一组基本操作，作为RPC的调用方法，这些操作组成了NETCONF基本能力，如修改、删除、查找等操作。
       内容层：描述了网络管理所涉及的配置数据，而这些数据依赖于各制造商设备。目前主流的数据模型有Schema模型，YANG模型等。（内容层指明了操作层操作的内容，如需修改设备的哪种配置），NETCONF的内容层是使用YANG模型来描述的。

NETCONF传输层与消息层
NETCONF使用SSH实现安全传输，使用RPC远程调用的机制实现客户端和服务端的通信。

在这里插入图片描述

<rpc>：用于封装客户端到服务器端的NETCONF请求; 头部定义message-id标示序列。
<rpc-reply>:用户服务端回复<rpc>的response消息; 头部message-id保持一致。
<rpc-error>在v<rpc-reply>中被发送 ; 一个<rpc-reply>可以包含多个<rpc-error>。
<ok>在<rpc-reply>中被发送，表示没有错误和没有数据返回。

NETCONF操作层

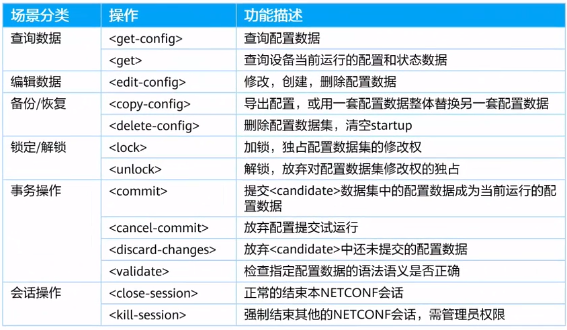

NETCONF定义了一系列操作：

在这里插入图片描述
