一、安装软件



1. TIA_Portal_STEP7 15

博途，西门子的自动化开发软件

2. SIMATIC_S7PLCSIM_V15_1

西门子的仿真软件

3. NetToPLCsim

C#程序是不能和仿真通信的，只有利用此软件，C#程序才能连接到仿真

二、配置软件

1. 博途

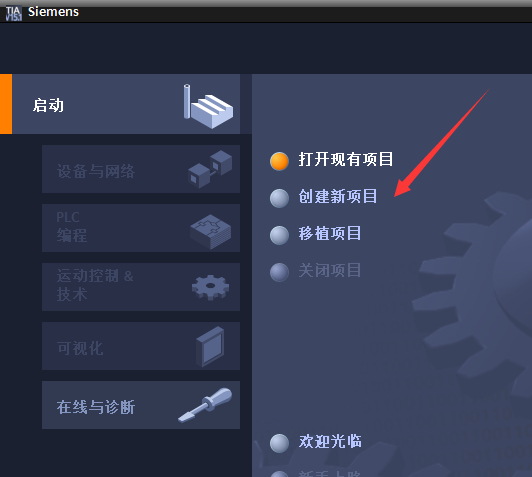

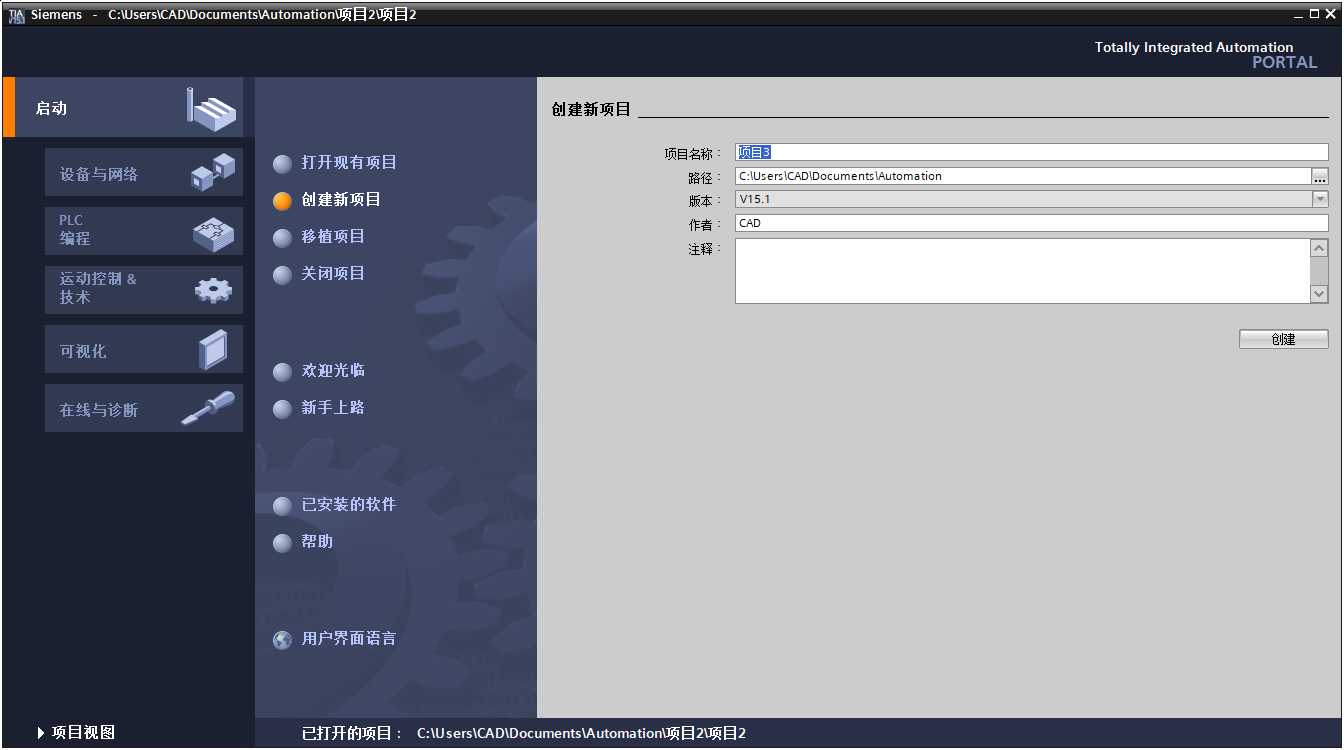

点击 创建新项目

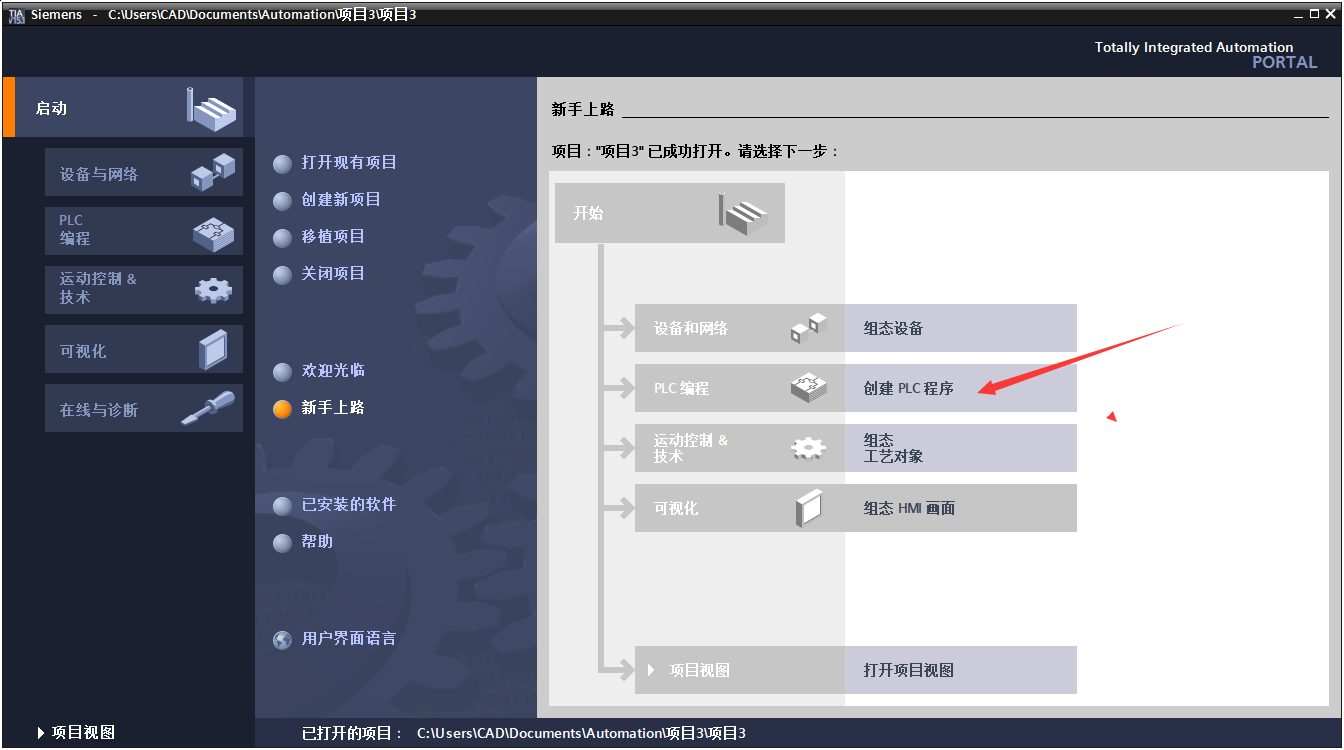

选择 创建PLC程序

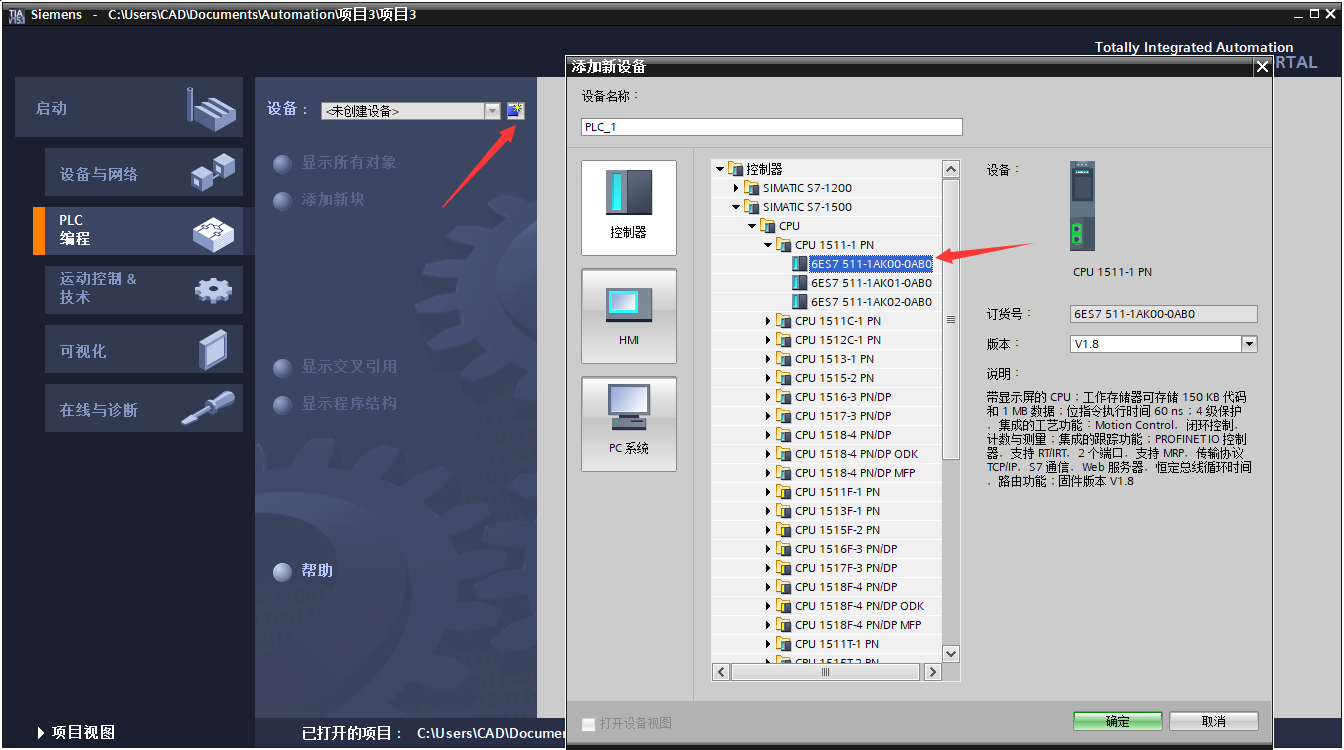

点击 添加新设备，在弹出窗体中选择对应的 PLC 型号

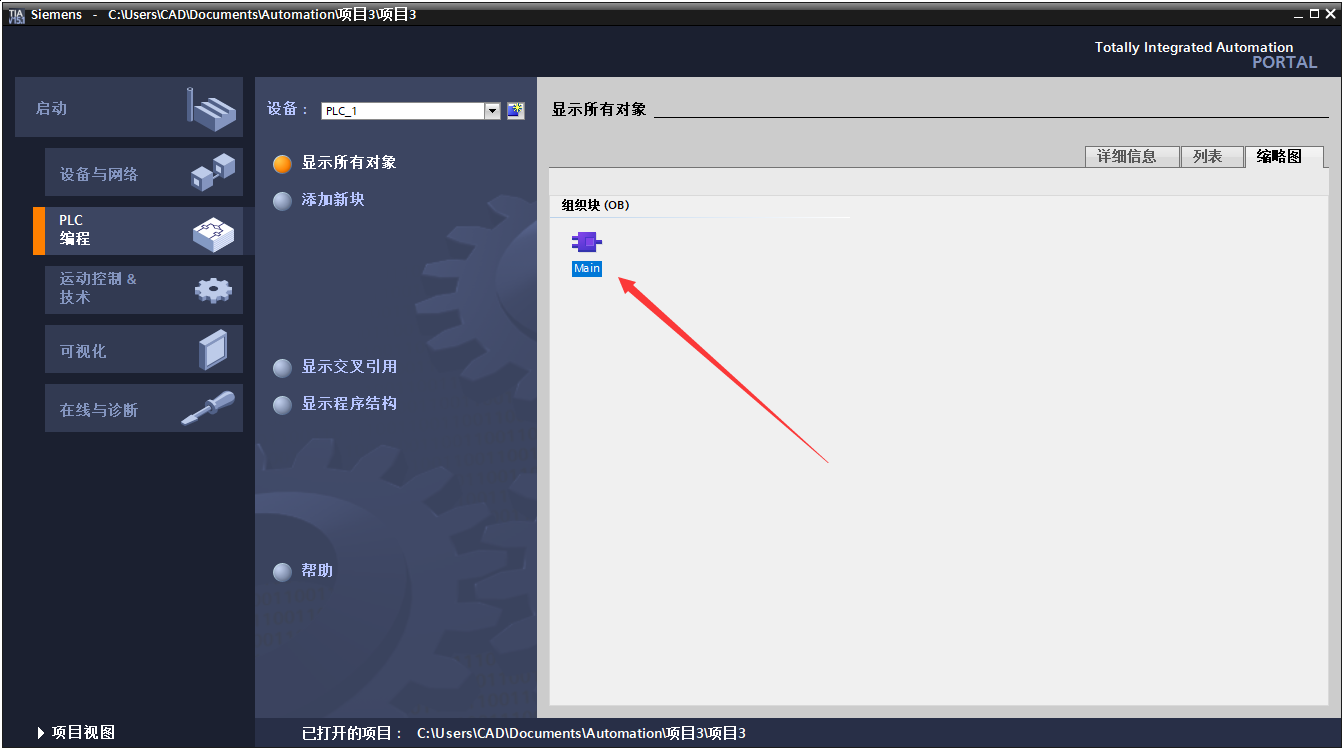

双击 Main 进入

 因为我们是开发上位机，只关心PLC地址，我们需要添加一个DB块

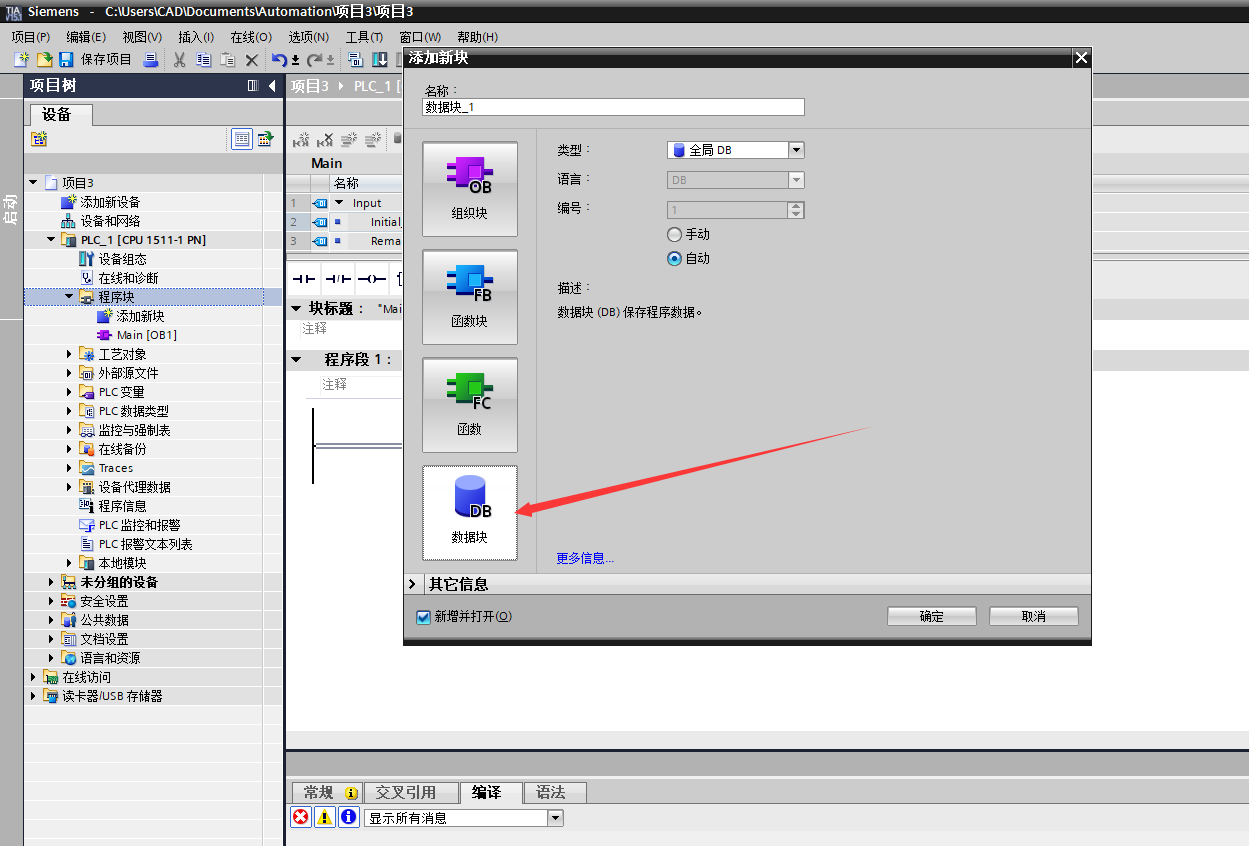

右击 程序块-》添加新块，在弹出窗体中选择 数据块（注意，这里需要和电气确认使用的地址编号，程序读取时是需要此编号的）

添加完成后，可以在右边添加地址和对应值

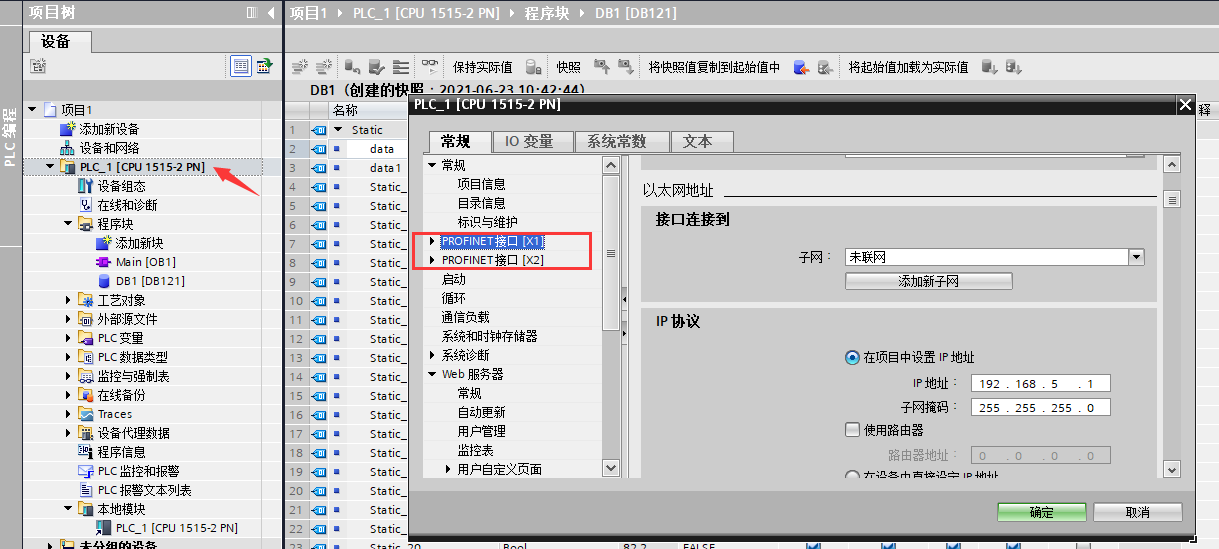

右击 PLC_1 选择属性，找到PROFIMNET接口，配置两个通迅接口的IP（建议配置两个不同网段的IP，我们只需要用到一个，而且是区别于电脑上网网卡上的IP的网段，尽量减少干扰，我们现在使用X1）

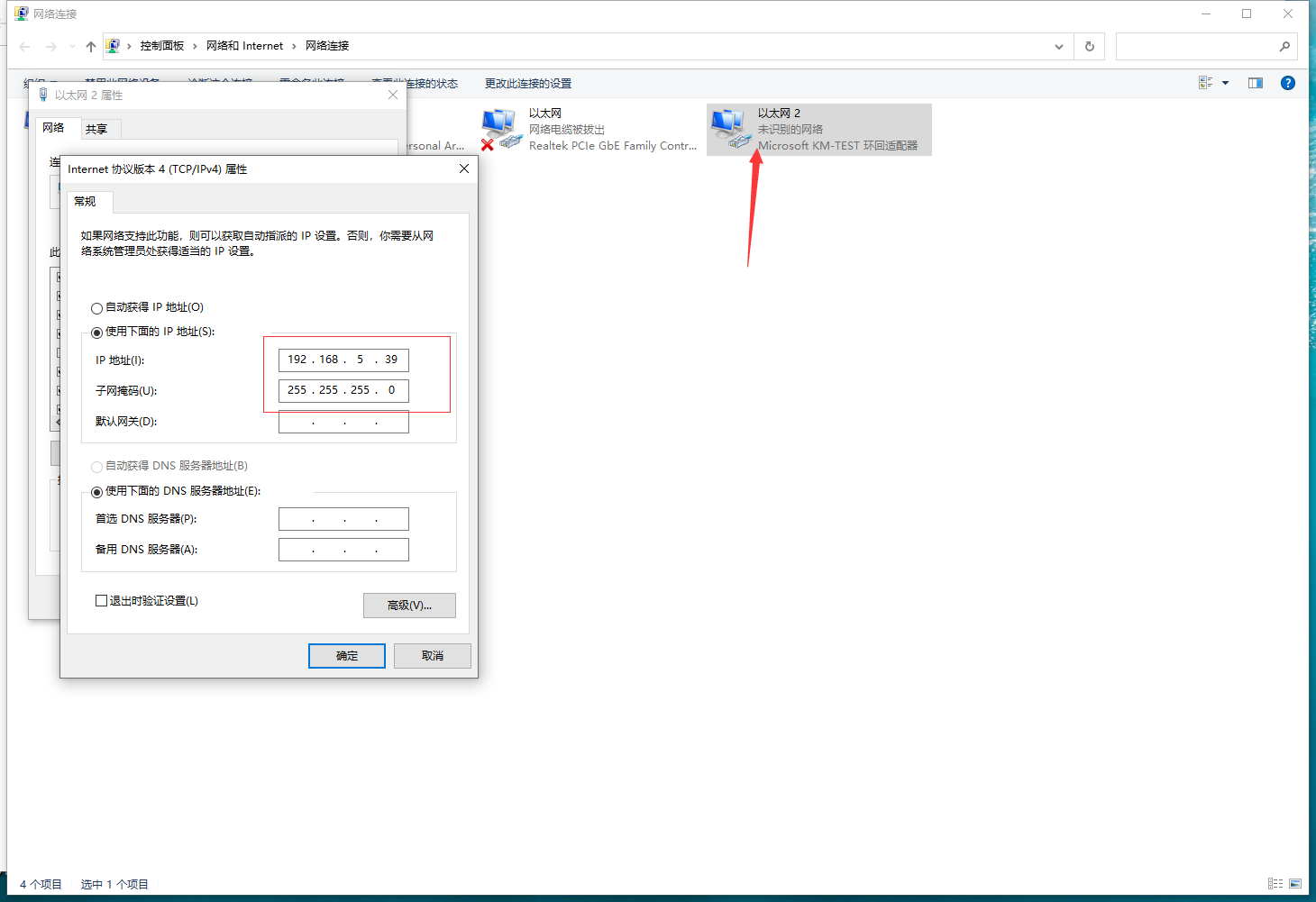

新建虚拟网卡，并将IP配置和X1同一网段（如何新建虚拟网卡）

 下面就是重点了，用C#程序来连接仿真，这里有一些细节，如果不知道，很容易被坑在这里浪费大量时间，操作顺序很重要（NetToPLCsim必须先于博途仿真 运行）。

1. 以 管理员身份 启动NetToPLCsim.exe

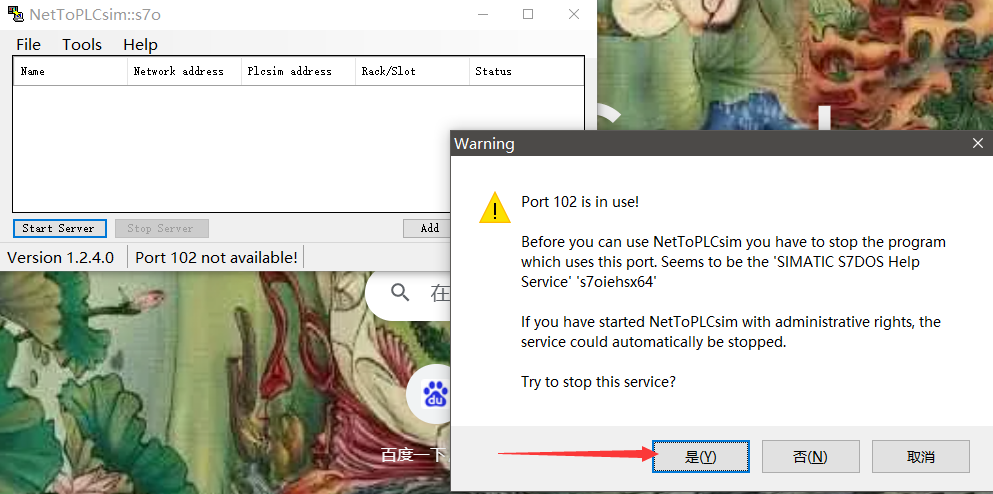

启动后会提示102端口被占用，是否停止占用端口的服务，点击 是

2. 运行仿真

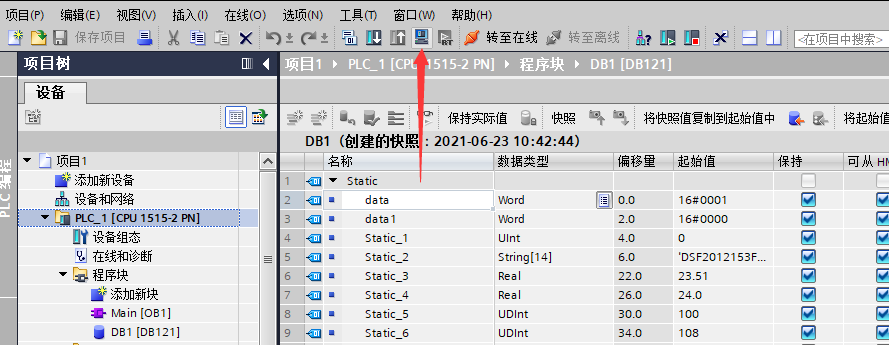

点击博途上的 启动仿真

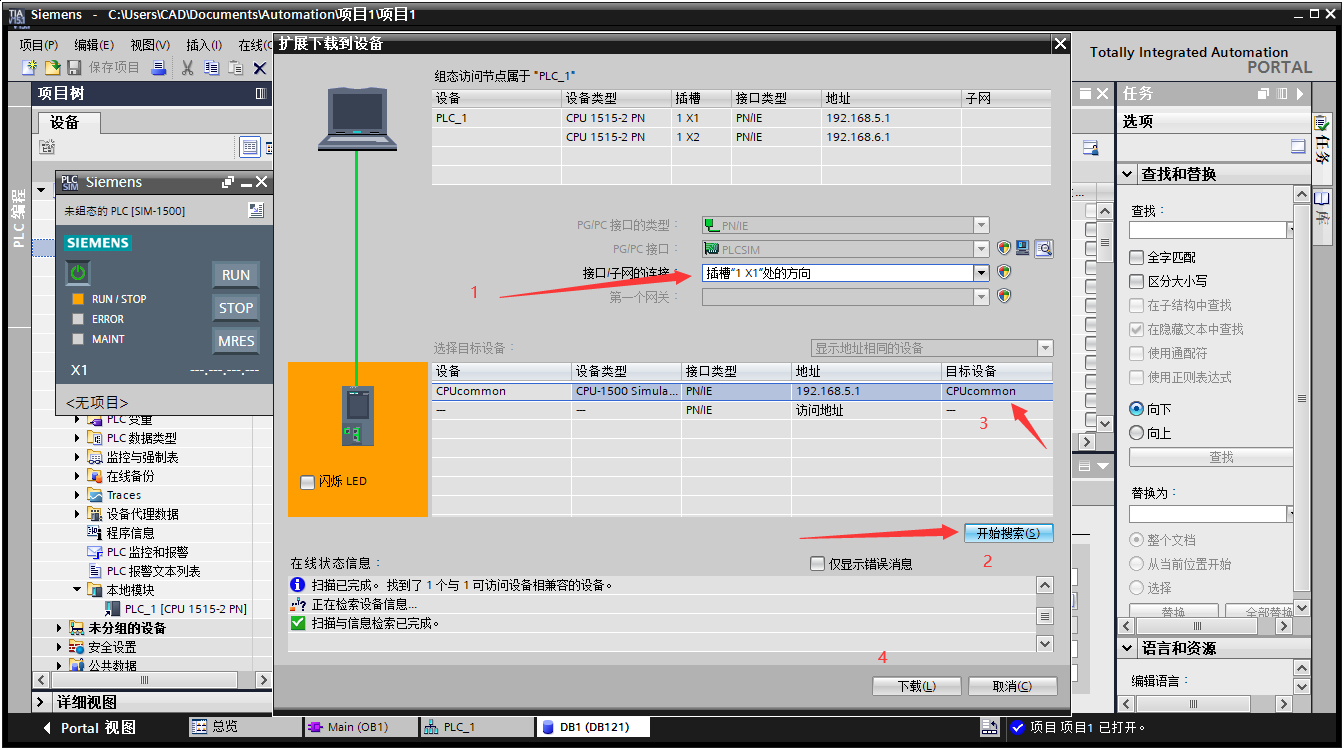

在弹出来的窗体，按照以下顺序操作（注意，点击 开始搜索 有时不是一下子就可以找到，必须点多几次 ）

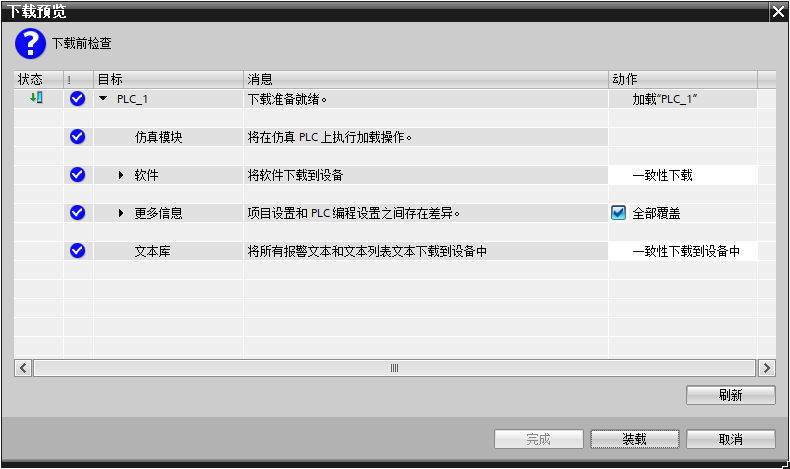

 勾选 全部覆盖，点击 装载

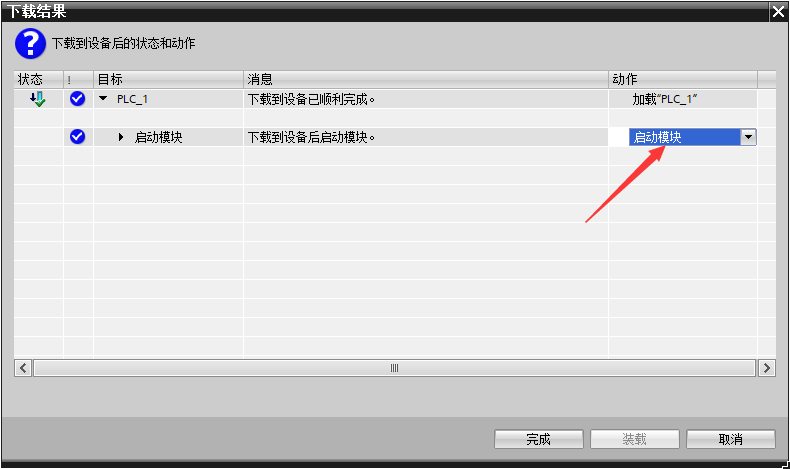

选择 启动模块，点击 完成

这时我们可以看到在闪几次黄灯后，这里变成绿灯，说明仿真已正常运行了



 3. 配置 NetToPLCsim

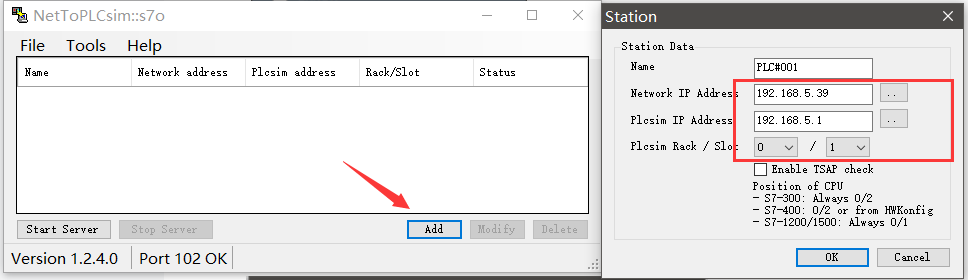

点击 Add，选择使用的网卡，选择使用的PLC通迅接口，必须选择我们上面配置的网卡和通迅接口，然后点击 OK，再点 Start Server（在File菜单里可以把本次配置保存，下次使用直接打开配置文件就行）

到这里万事俱备，只差C#程序了



 4. C#程序连接仿真读写

我们这里使用的是S7Net开源组件，在VS里Nuget可以直接安装（测试程序源码下载）
