.Net的绘图控件ZedGraph的使用

ZedGraph 是一个开源的.NET图表类库，全部代码都是用C#开发的。它可以利用任意的数据集合创建2D的线性和柱形图表

我们一般不直接使用ZedGraphControl对象，而是使用它的面板对象来进行操作，这里我们将它的面板对象命名为myPane

//创建ZedGraph对象ZedGraph.ZedGraphControl zgc = new ZedGraph.ZedGraphControl();//获得ZedGraph对象的面板对象
GraphPane myPane = zgc.GraphPane;

1、一些关于myPane对象的常用的属性及其作用

属性值	属性介绍
XAxis	图表的X轴

1、设置窗体的标题

myPane.Title.Text = “这是窗体的标题”

1、设置X轴等不使用10次幂表示数据，而是使用具体的数来表示

 myPane.XAxis.Scale.IsUseTenPower = false;

2、在图形的显示界面中显示栅格

myPane.XAxis.MajorGrid.IsVisible = true;//设置X轴等不使用10次幂表示数据，而是使用具体的数来表示myPane.XAxis.Scale.Mag = 0;myPane.YAxis.Scale.Mag = 0;myPane.Y2Axis.Scale.Mag = 0;

     //去除两个Y轴之间标度的相互对应，使标度均匀分布myPane.YAxis.MajorTic.IsOpposite = false;myPane.Y2Axis.MajorTic.IsOpposite = false;myPane.YAxis.MinorTic.IsOpposite = false;myPane.Y2Axis.MinorTic.IsOpposite = false;

1、基本操作
在初始化ZedGraphControl对象之后
ZedGraph.ZedGraphControl zedGraph = new ZedGraph.ZedGraphControl();

第一步，导入ZedGraph.dll文件，具体如何导入的参见:C#中如何导入本地dll文件
在Form1这个类中添加一个属性 private ZedGraph.ZedGraphControl zg1;我们在之后的窗体构建中需要使用到这个对象
在Form1.Designer.cs的 InitializeComponent()方法中添加如下代码，对我们的zg1属性进行初始化

            this.components = new System.ComponentModel.Container();this.zg1 = new ZedGraph.ZedGraphControl();this.SuspendLayout();// // zg1// this.zg1.Anchor = ((System.Windows.Forms.AnchorStyles)((((System.Windows.Forms.AnchorStyles.Top | System.Windows.Forms.AnchorStyles.Bottom) | System.Windows.Forms.AnchorStyles.Left) | System.Windows.Forms.AnchorStyles.Right)));this.zg1.EditButtons = System.Windows.Forms.MouseButtons.Left;this.zg1.Location = new System.Drawing.Point(12, 11);this.zg1.Name = "zg1";this.zg1.PanModifierKeys = ((System.Windows.Forms.Keys)((System.Windows.Forms.Keys.Shift | System.Windows.Forms.Keys.None)));this.zg1.ScrollGrace = 0D;this.zg1.ScrollMaxX = 0D;this.zg1.ScrollMaxY = 0D;this.zg1.ScrollMaxY2 = 0D;this.zg1.ScrollMinX = 0D;this.zg1.ScrollMinY = 0D;this.zg1.ScrollMinY2 = 0D;this.zg1.Size = new System.Drawing.Size(931, 524);this.zg1.TabIndex = 0;this.Controls.Add(this.zg1);this.ClientSize = new System.Drawing.Size(955, 547);

注意要设置this.ClientSize = new System.Drawing.Size(955, 547)的大小为(955,547),
原来的是(800,450)，更改之后可以让生成的图形进行居中显示

此时就可以在Form1.cs中使用zg1了，创建一个
void CreateGraph(ZedGraphControl zgc)方法，入参是ZedGraphControl类型，此处的ZedGraphControl类是ZedGraph.dll中封装的一个类

 private void Form1_Load(object sender, EventArgs e){CreateGraph(zg1);}

此时我们在Form1_Load方法中调用CreateGraph()方法，并将在Form1.Designer.cs中创建的属性zg1作为参数进行传递，接下来就是在CreateGraph()中写创建曲线的代码即可

首先创建一个面板对象(画的东西总得有个载体吧)，作为二维图形，想要画图自然就是确定X与Y坐标，然后将每一个点使用曲线连接起来即可，这样就实现了曲线的绘制

GraphPane myPane = zgc.GraphPane;

创建GraphPane对象，这里的GraphPane类也是zedGraph中封装的一个类

            myPane.Title.Text = "曲线测试";myPane.XAxis.Title.Text = "X轴";myPane.YAxis.Title.Text = "Y轴";

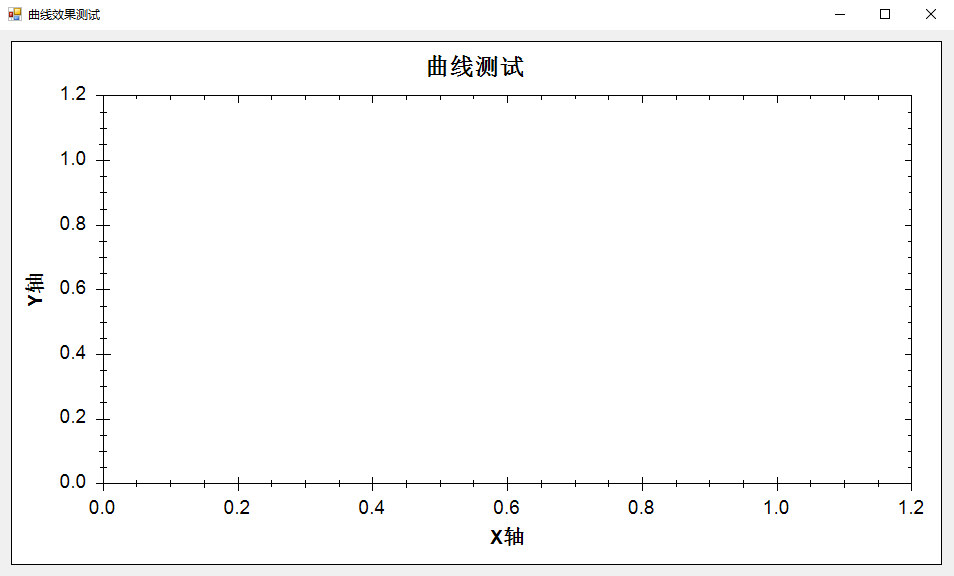

这里设置了图形的标题，以及X轴与Y轴旁边显示的文本，运行程序，你会看到一个空的坐标轴以及你设置的3个文本信息，如下所示
在这里插入图片描述
这里的坐标轴的标度是系统默认的标度

曲线是由一个个点连接而成的，我们先创建一个曲线对象，再将点对象一个个放置到该曲线对象上，将这些点用曲线进行连接，就形成了我们需要的曲线效果了
LineItem是ZedGraph自带的曲线对象
PointPairList是ZedGraph自带的放置坐标点的容器对象，将坐标以(X,Y)的形式添加到容器中

            LineItem lineItem;Random random = new Random();PointPairList list = new PointPairList();for (int i = 0; i < 20; i++){list.Add(i, random.NextDouble()  * 100);}lineItem = myPane.AddCurve("测试的曲线", list, Color.Red);zgc.AxisChange();

这里我们使用Random函数生成Y轴坐标，X坐标按照第几次循环来生成，这里我们创建的是最简单的一条曲线的情况。记住最后要加 zgc.AxisChange();这个方法的调用，曲线才能正常显示，显示的效果如下所示
在这里插入图片描述
