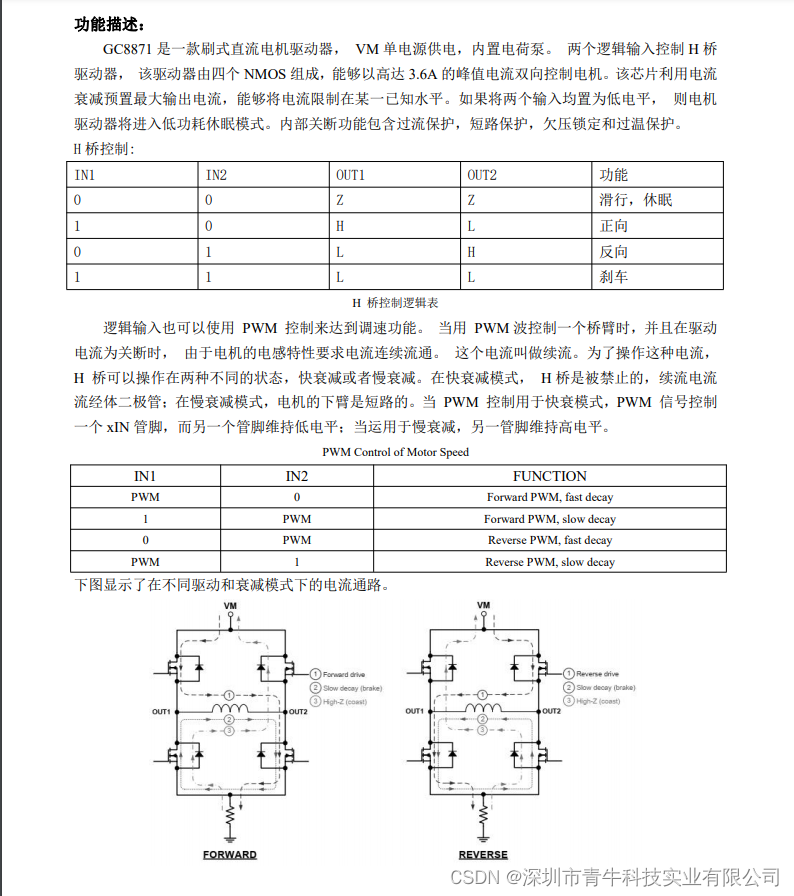

GC8871是一款带内部电流感测功能的刷式直流电机驱动芯片， 适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制 H 桥驱动器， 该驱动器由四个NMOS组成， 能够以高达3.6A 的峰值电流双向控制电机。 利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。如果将两个输入均置为低电平， 则电机驱动器将进入低功耗休眠模式。
GC8871具有集成电流调节功能， 该功能不使用模拟电压基准或外部感应电阻，而采用低成本电阻来设置电流阈值，且不需要外部大电容来维持稳定电压，尤其是在电机启动和停转时。GC8871针对故障和短路问题提供了全面保护， 包括欠压锁定 (UVLO)、 过流保护 (OCP) 和过热保护 (TSD)故障排除后，芯片会自动恢复正常工作。
芯片应用:
- 车用信息娱乐
- HUD投影仪调整
- 电动移位旋钮
- 板载充电器
芯片描述:
- 独立的H桥电机

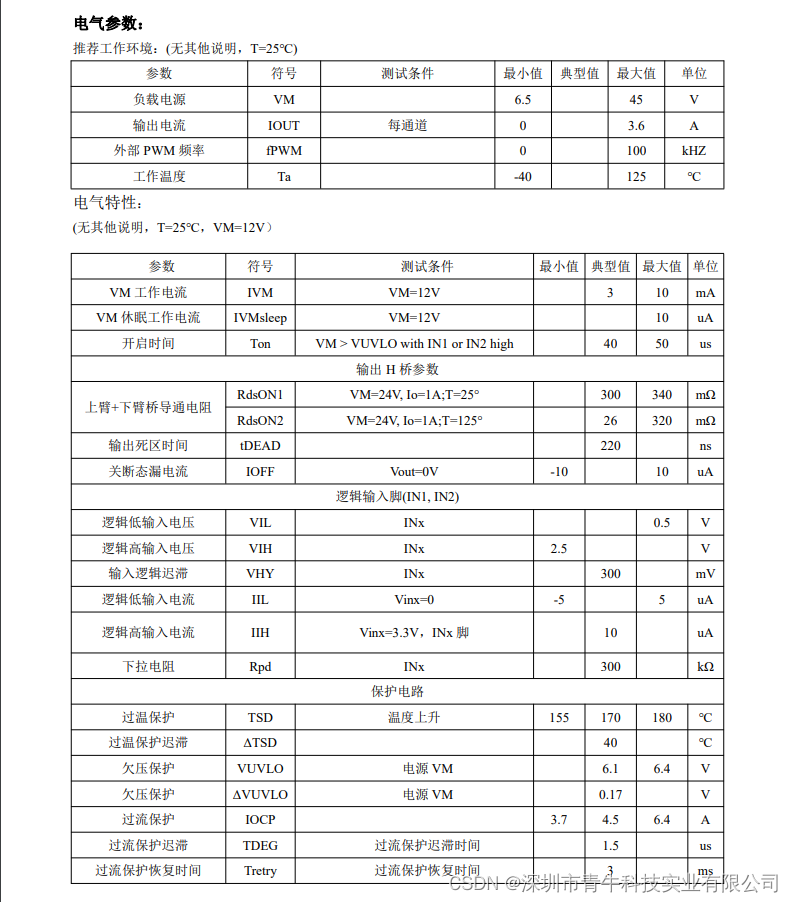

- 6.5V至45V宽工作电压范围
- 565mΩ（典型值RDS(on)(HS + LS)
- 3.6A峰值电流驱动能力
- 脉宽调制(PWM)控制接口
- 无需感测电阻即可实现电流调节

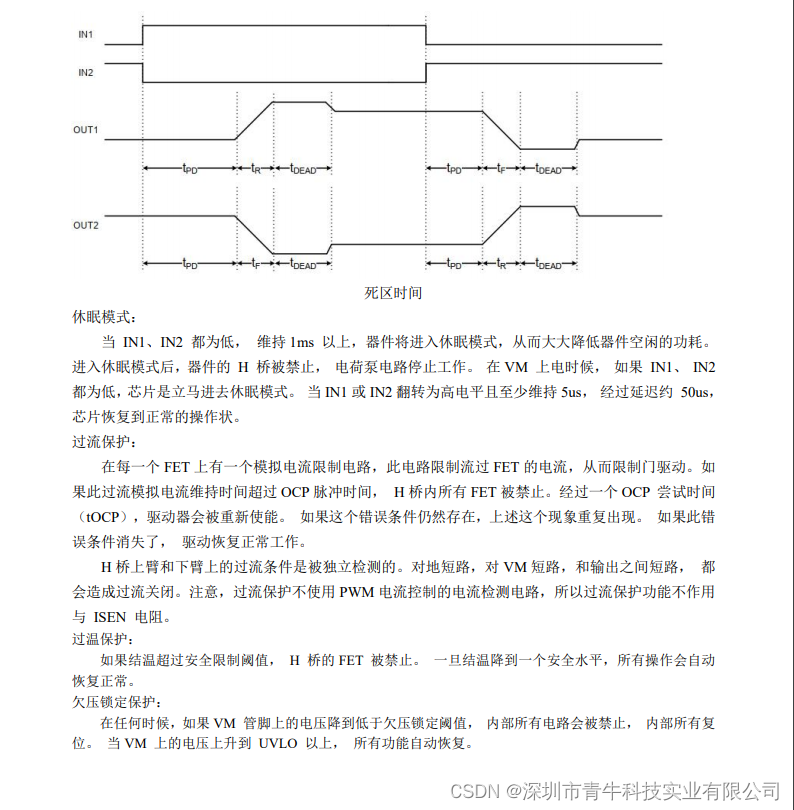

- 低功耗休眠模式

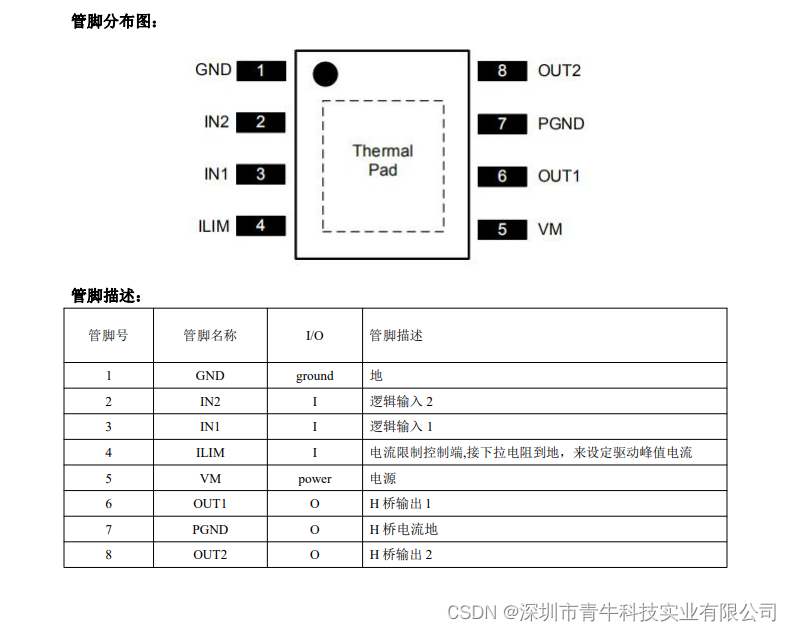

- ESOP8封装
