第11章 DSP基础函数-绝对值，求和，乘法和点乘
本期教程开始学习ARM官方的DSP库，这里我们先从基本数学函数开始。本期教程主要讲绝对值，加法，点乘和乘法四种运算。
目录
第11章 DSP基础函数-绝对值，求和，乘法和点乘
11.1 初学者重要提示
11.2 DSP基础运算指令
11.3 绝对值（Vector Absolute Value）
11.3.1 函数arm_abs_f32
11.3.2 函数arm_abs_q31
11.3.3 函数arm_abs_q15
11.3.4 函数arm_abs_q7
11.3.5 使用举例
11.4 求和（Vector Addition）
11.4.1 函数arm_add_f32
11.4.2 函数arm_add_q31
11.4.3 函数arm_add_q15
11.4.4 函数arm_add_q7
11.4.5 使用举例
11.5 点乘（Vector Dot Product）
11.5.1 函数arm_dot_prod_f32
11.5.2 函数arm_dot_prod_q31
11.5.3 函数arm_dot_prod_q15
11.5.4 函数arm_dot_prod_q7
11.5.5 使用举例
11.6 乘法（Vector Multiplication）
11.6.1 函数arm_mult_f32
11.6.2 函数arm_mult_q31
11.6.3 函数arm_mult_q15
11.6.4 函数arm_mult_q7
11.6.5 使用举例
11.7 实验例程说明（MDK）
11.8 实验例程说明（IAR）
11.9 总结
11.1 初学者重要提示
在这里简单的跟大家介绍一下DSP库中函数的通用格式，后面就不再赘述了。
- 基本所有的函数都是可重入的。
- 大部分函数都支持批量计算，比如求绝对值函数arm_abs_f32。所以如果只是就几个数的绝对值，用这个库函数就没有什么优势了。
- 库函数基本是CM0，CM0+，CM3，CM4和CM7内核都是支持的，不限制厂家。
- 每组数据基本上都是以4个数为一个单位进行计算，不够四个再单独计算。大部分函数都是配有f32，Q31，Q15和Q7四种格式。
- 为什么定点DSP运算输出的时候容易出现结果为0的情况：http://www.armbbs.cn/forum.php?mod=viewthread&tid=95194 。
11.2 DSP基础运算指令
本章用到基础运算指令：
- 绝对值函数用到QSUB，QSUB16和QSUB8。
- 求和函数用到QADD，QADD16和QADD8。
- 点乘函数用到SMLALD和SMLAD。
- 乘法用到__PKHBT和__SSAT。
用到的这几个指令，在本章讲解具体函数时都有专门的讲解说明。这里重点说一下饱和运算的问题，字母Q打头的指令是饱和运算指令，饱和的意思超过所能表示的数值范围时，将直接取最大值，比如QSUB16减法指令，如果是正数，那么最大值是0x7FFF（32767），大于这个值将直接取0x7FFF，如果是负数，那么最小值是0x8000（-32768），比这个值还小将直接取值0x8000。

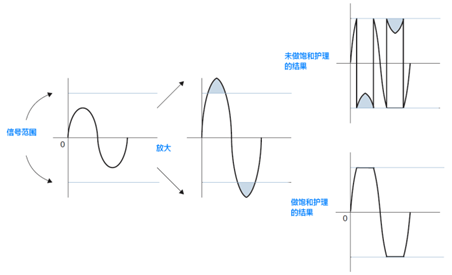

反应到实际应用中就是下面这种效果：
11.3 绝对值（Vector Absolute Value）
这部分函数主要用于求绝对值，公式描述如下：
pDst[n] = abs(pSrc[n]), 0 <= n < blockSize.
特别注意，这部分函数支持目标指针和源指针指向相同的缓冲区。
11.3.1 函数arm_abs_f32
函数原型：
1. void arm_abs_f32(
2. const float32_t * pSrc,
3. float32_t * pDst,
4. uint32_t blockSize)
5. {
6. uint32_t blkCnt; /* Loop counter */
7.
8. #if defined(ARM_MATH_NEON)
9. float32x4_t vec1;
10. float32x4_t res;
11.
12. /* Compute 4 outputs at a time */
13. blkCnt = blockSize >> 2U;
14.
15. while (blkCnt > 0U)
16. {
17. /* C = |A| */
18.
19. /* Calculate absolute values and then store the results in the destination buffer. */
20. vec1 = vld1q_f32(pSrc);
21. res = vabsq_f32(vec1);
22. vst1q_f32(pDst, res);
23.
24. /* Increment pointers */
25. pSrc += 4;
26. pDst += 4;
27.
28. /* Decrement the loop counter */
29. blkCnt--;
30. }
31.
32. /* Tail */
33. blkCnt = blockSize & 0x3;
34.
35. #else
36. #if defined (ARM_MATH_LOOPUNROLL)
37.
38. /* Loop unrolling: Compute 4 outputs at a time */
39. blkCnt = blockSize >> 2U;
40.
41. while (blkCnt > 0U)
42. {
43. /* C = |A| */
44.
45. /* Calculate absolute and store result in destination buffer. */
46. *pDst++ = fabsf(*pSrc++);
47.
48. *pDst++ = fabsf(*pSrc++);
49.
50. *pDst++ = fabsf(*pSrc++);
51.
52. *pDst++ = fabsf(*pSrc++);
53.
54. /* Decrement loop counter */
55. blkCnt--;
56. }
57.
58. /* Loop unrolling: Compute remaining outputs */
59. blkCnt = blockSize % 0x4U;
60.
61. #else
62.
63. /* Initialize blkCnt with number of samples */
64. blkCnt = blockSize;
65.
66. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
67. #endif /* #if defined(ARM_MATH_NEON) */
68.
69. while (blkCnt > 0U)
70. {
71. /* C = |A| */
72.
73. /* Calculate absolute and store result in destination buffer. */
74. *pDst++ = fabsf(*pSrc++);
75.
76. /* Decrement loop counter */
77. blkCnt--;
78. }
79.
80. }
函数描述：
这个函数用于求32位浮点数的绝对值。
函数解析：
- 第8到35行，用于NEON指令集，当前的CM内核不支持。
- 第36到66行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 函数fabsf不是用Cortex-M内核支持的DSP指令实现的，而是用C库函数实现的，这个函数是被MDK封装了起来。
- 第69到78行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
函数参数：
- 第1个参数是原数据地址。
- 第2个参数是求绝对值后目的数据地址。
- 第3个参数转换的数据个数，这里是指的浮点数个数。
函数描述：
函数形参的源地址和目的地址可以使用同一个缓冲。
11.3.2 函数arm_abs_q31
函数原型：
1. void arm_abs_q31(
2. const q31_t * pSrc,
3. q31_t * pDst,
4. uint32_t blockSize)
5. {
6. uint32_t blkCnt; /* Loop counter */
7. q31_t in; /* Temporary variable */
8.
9. #if defined (ARM_MATH_LOOPUNROLL)
10.
11. /* Loop unrolling: Compute 4 outputs at a time */
12. blkCnt = blockSize >> 2U;
13.
14. while (blkCnt > 0U)
15. {
16. /* C = |A| */
17.
18. /* Calculate absolute of input (if -1 then saturated to 0x7fffffff) and store result in destination
19. buffer. */
20. in = *pSrc++;
21. #if defined (ARM_MATH_DSP)
22. *pDst++ = (in > 0) ? in : (q31_t)__QSUB(0, in);
23. #else
24. *pDst++ = (in > 0) ? in : ((in == INT32_MIN) ? INT32_MAX : -in);
25. #endif
26.
27. in = *pSrc++;
28. #if defined (ARM_MATH_DSP)
29. *pDst++ = (in > 0) ? in : (q31_t)__QSUB(0, in);
30. #else
31. *pDst++ = (in > 0) ? in : ((in == INT32_MIN) ? INT32_MAX : -in);
32. #endif
33.
34. in = *pSrc++;
35. #if defined (ARM_MATH_DSP)
36. *pDst++ = (in > 0) ? in : (q31_t)__QSUB(0, in);
37. #else
38. *pDst++ = (in > 0) ? in : ((in == INT32_MIN) ? INT32_MAX : -in);
39. #endif
40.
41. in = *pSrc++;
42. #if defined (ARM_MATH_DSP)
43. *pDst++ = (in > 0) ? in : (q31_t)__QSUB(0, in);
44. #else
45. *pDst++ = (in > 0) ? in : ((in == INT32_MIN) ? INT32_MAX : -in);
46. #endif
47.
48. /* Decrement loop counter */
49. blkCnt--;
50. }
51.
52. /* Loop unrolling: Compute remaining outputs */
53. blkCnt = blockSize % 0x4U;
54.
55. #else
56.
57. /* Initialize blkCnt with number of samples */
58. blkCnt = blockSize;
59.
60. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
61.
62. while (blkCnt > 0U)
63. {
64. /* C = |A| */
65.
66. /* Calculate absolute of input (if -1 then saturated to 0x7fffffff) and store result in destination
67. buffer. */
68. in = *pSrc++;
69. #if defined (ARM_MATH_DSP)
70. *pDst++ = (in > 0) ? in : (q31_t)__QSUB(0, in);
71. #else
72. *pDst++ = (in > 0) ? in : ((in == INT32_MIN) ? INT32_MAX : -in);
73. #endif
74.
75. /* Decrement loop counter */
76. blkCnt--;
77. }
78.
79. }
函数描述：
用于求32位定点数的绝对值。
函数解析：
- 第9到60行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第69到78行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 这个函数使用了饱和运算，其实不光这个函数，后面很多函数都是使用了饱和运算的，关于什么是饱和运算，大家看Cortex-M3权威指南中文版的4.3.6 小节：汇编语言：饱和运算即可。
- 对于Q31格式的数据，饱和运算会使得数据0x80000000变成0x7fffffff（这个数比较特殊，算是特殊处理，记住即可）。
- 这里重点说一下函数__QSUB，其实这个函数算是Cortex-M7，M4/M3的一个指令，用于实现饱和减法。比如函数：__QSUB(0, in1) 的作用就是实现0 – in1并返回结果。这里__QSUB实现的是32位数的饱和减法。还有__QSUB16和__QSUB8实现的是16位和8位数的减法。
函数参数：
- 第1个参数是原数据地址。
- 第2个参数是求绝对值后目的数据地址。
- 第3个参数转换的数据个数，这里是指的定点数个数。
函数描述：
函数形参的源地址和目的地址可以使用同一个缓冲。
11.3.3 函数arm_abs_q15
函数原型：
1. void arm_abs_q15(
2. const q15_t * pSrc,
3. q15_t * pDst,
4. uint32_t blockSize)
5. {
6. uint32_t blkCnt; /* Loop counter */
7. q15_t in; /* Temporary input variable */
8.
9. #if defined (ARM_MATH_LOOPUNROLL)
10.
11. /* Loop unrolling: Compute 4 outputs at a time */
12. blkCnt = blockSize >> 2U;
13.
14. while (blkCnt > 0U)
15. {
16. /* C = |A| */
17.
18. /* Calculate absolute of input (if -1 then saturated to 0x7fff) and store result in destination buffer.
19. */
20. in = *pSrc++;
21. #if defined (ARM_MATH_DSP)
22. *pDst++ = (in > 0) ? in : (q15_t)__QSUB16(0, in);
23. #else
24. *pDst++ = (in > 0) ? in : ((in == (q15_t) 0x8000) ? 0x7fff : -in);
25. #endif
26.
27. in = *pSrc++;
28. #if defined (ARM_MATH_DSP)
29. *pDst++ = (in > 0) ? in : (q15_t)__QSUB16(0, in);
30. #else
31. *pDst++ = (in > 0) ? in : ((in == (q15_t) 0x8000) ? 0x7fff : -in);
32. #endif
33.
34. in = *pSrc++;
35. #if defined (ARM_MATH_DSP)
36. *pDst++ = (in > 0) ? in : (q15_t)__QSUB16(0, in);
37. #else
38. *pDst++ = (in > 0) ? in : ((in == (q15_t) 0x8000) ? 0x7fff : -in);
39. #endif
40.
41. in = *pSrc++;
42. #if defined (ARM_MATH_DSP)
43. *pDst++ = (in > 0) ? in : (q15_t)__QSUB16(0, in);
44. #else
45. *pDst++ = (in > 0) ? in : ((in == (q15_t) 0x8000) ? 0x7fff : -in);
46. #endif
47.
48. /* Decrement loop counter */
49. blkCnt--;
50. }
51.
52. /* Loop unrolling: Compute remaining outputs */
53. blkCnt = blockSize % 0x4U;
54.
55. #else
56.
57. /* Initialize blkCnt with number of samples */
58. blkCnt = blockSize;
59.
60. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
61.
62. while (blkCnt > 0U)
63. {
64. /* C = |A| */
65.
66. /* Calculate absolute of input (if -1 then saturated to 0x7fff) and store result in destination buffer.
67. */
68. in = *pSrc++;
69. #if defined (ARM_MATH_DSP)
70. *pDst++ = (in > 0) ? in : (q15_t)__QSUB16(0, in);
71. #else
72. *pDst++ = (in > 0) ? in : ((in == (q15_t) 0x8000) ? 0x7fff : -in);
73. #endif
74.
75. /* Decrement loop counter */
76. blkCnt--;
77. }
78.
79. }
函数描述：
用于求16位定点数的绝对值。
函数解析：
- 第9到55行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第62到77行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 对于Q15格式的数据，饱和运算会使得数据0x8000变成0x7fff。
- __QSUB16用于实现16位数据的饱和减法。
函数参数：
- 第1个参数是原数据地址。
- 第2个参数是求绝对值后目的数据地址。
- 第3个参数转换的数据个数，这里是指的定点数个数。
函数描述：
函数形参的源地址和目的地址可以使用同一个缓冲。
11.3.4 函数arm_abs_q7
函数原型：
1. void arm_abs_q7(
2. const q7_t * pSrc,
3. q7_t * pDst,
4. uint32_t blockSize)
5. {
6. uint32_t blkCnt; /* Loop counter */
7. q7_t in; /* Temporary input variable */
8.
9. #if defined (ARM_MATH_LOOPUNROLL)
10.
11. /* Loop unrolling: Compute 4 outputs at a time */
12. blkCnt = blockSize >> 2U;
13.
14. while (blkCnt > 0U)
15. {
16. /* C = |A| */
17.
18. /* Calculate absolute of input (if -1 then saturated to 0x7f) and store result in destination buffer.
19. */
20. in = *pSrc++;
21. #if defined (ARM_MATH_DSP)
22. *pDst++ = (in > 0) ? in : (q7_t)__QSUB(0, in);
23. #else
24. *pDst++ = (in > 0) ? in : ((in == (q7_t) 0x80) ? (q7_t) 0x7f : -in);
25. #endif
26.
27. in = *pSrc++;
28. #if defined (ARM_MATH_DSP)
29. *pDst++ = (in > 0) ? in : (q7_t)__QSUB(0, in);
30. #else
31. *pDst++ = (in > 0) ? in : ((in == (q7_t) 0x80) ? (q7_t) 0x7f : -in);
32. #endif
33.
34. in = *pSrc++;
35. #if defined (ARM_MATH_DSP)
36. *pDst++ = (in > 0) ? in : (q7_t)__QSUB(0, in);
37. #else
38. *pDst++ = (in > 0) ? in : ((in == (q7_t) 0x80) ? (q7_t) 0x7f : -in);
39. #endif
40.
41. in = *pSrc++;ezi le mexia
42. #if defined (ARM_MATH_DSP)
43. *pDst++ = (in > 0) ? in : (q7_t)__QSUB(0, in);
44. #else
45. *pDst++ = (in > 0) ? in : ((in == (q7_t) 0x80) ? (q7_t) 0x7f : -in);
46. #endif
47.
48. /* Decrement loop counter */
49. blkCnt--;
50. }
51.
52. /* Loop unrolling: Compute remaining outputs */
53. blkCnt = blockSize % 0x4U;
54.
55. #else
56.
57. /* Initialize blkCnt with number of samples */
58. blkCnt = blockSize;
59.
60. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
61.
62. while (blkCnt > 0U)
63. {
64. /* C = |A| */
65.
66. /* Calculate absolute of input (if -1 then saturated to 0x7f) and store result in destination buffer.
67. */
68. in = *pSrc++;
69. #if defined (ARM_MATH_DSP)
70. *pDst++ = (in > 0) ? in : (q7_t) __QSUB(0, in);
71. #else
72. *pDst++ = (in > 0) ? in : ((in == (q7_t) 0x80) ? (q7_t) 0x7f : -in);
73. #endif
74.
75. /* Decrement loop counter */
76. blkCnt--;
77. }
78.
79. }
函数描述：
用于求8位定点数的绝对值。
函数解析：
- 第9到55行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第62到77行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 对于Q7格式的数据，饱和运算会使得数据0x80变成0x7f。
- __QSUB用于实现32位数据的饱和减法。而当前的DSP库版本却将其用到了Q7函数中，导致0x80的饱和出错。详情看此贴：http://www.armbbs.cn/forum.php?mod=viewthread&tid=95152 。
函数参数：
- 第1个参数是原数据地址。
- 第2个参数是求绝对值后目的数据地址。
- 第3个参数转换的数据个数，这里是指的定点数个数。
函数描述：
函数形参的源地址和目的地址可以使用同一个缓冲。
11.3.5 使用举例
程序设计：
/*
*********************************************************************************************************
* 函 数 名: DSP_ABS
* 功能说明: 求绝对值
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void DSP_ABS(void)
{float32_t pSrc;float32_t pDst;q31_t pSrc1;q31_t pDst1;q15_t pSrc2;q15_t pDst2;q7_t pSrc3; q7_t pDst3;/*求绝对值*********************************/pSrc -= 1.23f;arm_abs_f32(&pSrc, &pDst, 1);printf("arm_abs_f32 = %f\r\n", pDst);pSrc1 -= 1;arm_abs_q31(&pSrc1, &pDst1, 1);printf("arm_abs_q31 = %d\r\n", pDst1);pSrc2 = -32768;arm_abs_q15(&pSrc2, &pDst2, 1);printf("arm_abs_q15 = %d\r\n", pDst2);pSrc3 = 127; arm_abs_q7(&pSrc3, &pDst3, 1);printf("arm_abs_q7 = %d\r\n", pDst3);printf("***********************************\r\n");
}

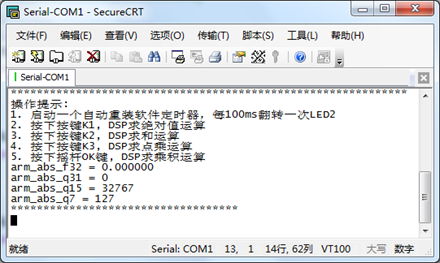

实验现象：
这里特别注意Q15的计算，数值-32768被饱和处理到32767，即0 - （-32768）= 32768，超出了正数所能表示的最大值，经过饱和后，输出为32767。
11.4 求和（Vector Addition）
这部分函数主要用于求和，公式描述如下：
pDst[n] = pSrcA[n] + pSrcB[n], 0 <= n < blockSize.
11.4.1 函数arm_add_f32
函数原型：
1. void arm_add_f32(
2. const float32_t * pSrcA,
3. const float32_t * pSrcB,
4. float32_t * pDst,
5. uint32_t blockSize)
6. {
7. uint32_t blkCnt; /* Loop counter */
8.
9. #if defined(ARM_MATH_NEON)
10. float32x4_t vec1;
11. float32x4_t vec2;
12. float32x4_t res;
13.
14. /* Compute 4 outputs at a time */
15. blkCnt = blockSize >> 2U;
16.
17. while (blkCnt > 0U)
18. {
19. /* C = A + B */
20.
21. /* Add and then store the results in the destination buffer. */
22. vec1 = vld1q_f32(pSrcA);
23. vec2 = vld1q_f32(pSrcB);
24. res = vaddq_f32(vec1, vec2);
25. vst1q_f32(pDst, res);
26.
27. /* Increment pointers */
28. pSrcA += 4;
29. pSrcB += 4;
30. pDst += 4;
31.
32. /* Decrement the loop counter */
33. blkCnt--;
34. }
35.
36. /* Tail */
37. blkCnt = blockSize & 0x3;
38.
39. #else
40. #if defined (ARM_MATH_LOOPUNROLL)
41.
42. /* Loop unrolling: Compute 4 outputs at a time */
43. blkCnt = blockSize >> 2U;
44.
45. while (blkCnt > 0U)
46. {
47. /* C = A + B */
48.
49. /* Add and store result in destination buffer. */
50. *pDst++ = (*pSrcA++) + (*pSrcB++);
51. *pDst++ = (*pSrcA++) + (*pSrcB++);
52. *pDst++ = (*pSrcA++) + (*pSrcB++);
53. *pDst++ = (*pSrcA++) + (*pSrcB++);
54.
55. /* Decrement loop counter */
56. blkCnt--;
57. }
58.
59. /* Loop unrolling: Compute remaining outputs */
60. blkCnt = blockSize % 0x4U;
61.
62. #else
63.
64. /* Initialize blkCnt with number of samples */
65. blkCnt = blockSize;
66.
67. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
68. #endif /* #if defined(ARM_MATH_NEON) */
69.
70. while (blkCnt > 0U)
71. {
72. /* C = A + B */
73.
74. /* Add and store result in destination buffer. */
75. *pDst++ = (*pSrcA++) + (*pSrcB++);
76.
77. /* Decrement loop counter */
78. blkCnt--;
79. }
80.
81. }
函数描述：
这个函数用于求两个32位浮点数的和。
函数解析：
- 第8到35行，用于NEON指令集，当前的CM内核不支持。
- 第40到62行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第70到79行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
函数参数：
- 第1个参数是加数地址。
- 第2个参数是被加数地址。
- 第3个参数是和地址。
- 第4个参数是浮点数个数，其实就是执行加法的次数。
11.4.2 函数arm_add_q31
函数原型：
1. void arm_add_q31(
2. const q31_t * pSrcA,
3. const q31_t * pSrcB,
4. q31_t * pDst,
5. uint32_t blockSize)
6. {
7. uint32_t blkCnt; /* Loop counter */
8.
9. #if defined (ARM_MATH_LOOPUNROLL)
10.
11. /* Loop unrolling: Compute 4 outputs at a time */
12. blkCnt = blockSize >> 2U;
13.
14. while (blkCnt > 0U)
15. {
16. /* C = A + B */
17.
18. /* Add and store result in destination buffer. */
19. *pDst++ = __QADD(*pSrcA++, *pSrcB++);
20.
21. *pDst++ = __QADD(*pSrcA++, *pSrcB++);
22.
23. *pDst++ = __QADD(*pSrcA++, *pSrcB++);
24.
25. *pDst++ = __QADD(*pSrcA++, *pSrcB++);
26.
27. /* Decrement loop counter */
28. blkCnt--;
29. }
30.
31. /* Loop unrolling: Compute remaining outputs */
32. blkCnt = blockSize % 0x4U;
33.
34. #else
35.
36. /* Initialize blkCnt with number of samples */
37. blkCnt = blockSize;
38.
39. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
40.
41. while (blkCnt > 0U)
42. {
43. /* C = A + B */
44.
45. /* Add and store result in destination buffer. */
46. *pDst++ = __QADD(*pSrcA++, *pSrcB++);
47.
48. /* Decrement loop counter */
49. blkCnt--;
50. }
51.
52. }
函数描述：
这个函数用于求两个32位定点数的和。
函数解析：
- 第9到34行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第41到50行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- __QADD实现32位数的加法饱和运算。输出结果的范围[0x80000000 0x7FFFFFFF]，超出这个结果将产生饱和结果，负数饱和到0x80000000，正数饱和到0x7FFFFFFF。
函数参数：
- 第1个参数是加数地址。
- 第2个参数是被加数地址。
- 第3个参数是和地址。
- 第4个参数是定点数个数，其实就是执行加法的次数。
11.4.3 函数arm_add_q15
函数原型：
1. void arm_add_q15(
2. const q15_t * pSrcA,
3. const q15_t * pSrcB,
4. q15_t * pDst,
5. uint32_t blockSize)
6. {
7. uint32_t blkCnt; /* Loop counter */
8.
9. #if defined (ARM_MATH_LOOPUNROLL)
10.
11. #if defined (ARM_MATH_DSP)
12. q31_t inA1, inA2;
13. q31_t inB1, inB2;
14. #endif
15.
16. /* Loop unrolling: Compute 4 outputs at a time */
17. blkCnt = blockSize >> 2U;
18.
19. while (blkCnt > 0U)
20. {
21. /* C = A + B */
22.
23. #if defined (ARM_MATH_DSP)
24. /* read 2 times 2 samples at a time from sourceA */
25. inA1 = read_q15x2_ia ((q15_t **) &pSrcA);
26. inA2 = read_q15x2_ia ((q15_t **) &pSrcA);
27. /* read 2 times 2 samples at a time from sourceB */
28. inB1 = read_q15x2_ia ((q15_t **) &pSrcB);
29. inB2 = read_q15x2_ia ((q15_t **) &pSrcB);
30.
31. /* Add and store 2 times 2 samples at a time */
32. write_q15x2_ia (&pDst, __QADD16(inA1, inB1));
33. write_q15x2_ia (&pDst, __QADD16(inA2, inB2));
34. #else
35. *pDst++ = (q15_t) __SSAT(((q31_t) *pSrcA++ + *pSrcB++), 16);
36. *pDst++ = (q15_t) __SSAT(((q31_t) *pSrcA++ + *pSrcB++), 16);
37. *pDst++ = (q15_t) __SSAT(((q31_t) *pSrcA++ + *pSrcB++), 16);
38. *pDst++ = (q15_t) __SSAT(((q31_t) *pSrcA++ + *pSrcB++), 16);
39. #endif
40.
41. /* Decrement loop counter */
42. blkCnt--;
43. }
44.
45. /* Loop unrolling: Compute remaining outputs */
46. blkCnt = blockSize % 0x4U;
47.
48. #else
49.
50. /* Initialize blkCnt with number of samples */
51. blkCnt = blockSize;
52.
53. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
54.
55. while (blkCnt > 0U)
56. {
57. /* C = A + B */
58.
59. /* Add and store result in destination buffer. */
60. #if defined (ARM_MATH_DSP)
61. *pDst++ = (q15_t) __QADD16(*pSrcA++, *pSrcB++);
62. #else
63. *pDst++ = (q15_t) __SSAT(((q31_t) *pSrcA++ + *pSrcB++), 16);
64. #endif
65.
66. /* Decrement loop counter */
67. blkCnt--;
68. }
69.
70. }
函数描述：
这个函数用于求两个16位定点数的和。
函数解析：
- 第23到34行，对于M4和M7带DSP单元的芯片使用。
- 第35到38行，对于不带DSP单元的M0，M0+和M3使用。
- 第55到68行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 函数read_q15x2_ia的原型如下：
__STATIC_FORCEINLINE q31_t read_q15x2_ia (q15_t ** pQ15)
{q31_t val;memcpy (&val, *pQ15, 4);*pQ15 += 2;return (val);
}
作用是读取两次16位数据，返回一个32位数据，并将数据地址递增，方便下次读取。
- __QADD16实现两次16位数的加法饱和运算。输出结果的范围[0x8000 0x7FFF]，超出这个结果将产生饱和结果，负数饱和到0x8000，正数饱和到0x7FFF。
- __SSAT也是SIMD指令，这里是将结果饱和到16位精度。
函数参数：
- 第1个参数是加数地址。
- 第2个参数是被加数地址。
- 第3个参数是和地址。
- 第4个参数是定点数个数，其实就是执行加法的次数。
11.4.4 函数arm_add_q7
函数原型：
1. void arm_add_q7(
2. const q7_t * pSrcA,
3. const q7_t * pSrcB,
4. q7_t * pDst,
5. uint32_t blockSize)
6. {
7. uint32_t blkCnt; /* Loop counter */
8.
9. #if defined (ARM_MATH_LOOPUNROLL)
10.
11. /* Loop unrolling: Compute 4 outputs at a time */
12. blkCnt = blockSize >> 2U;
13.
14. while (blkCnt > 0U)
15. {
16. /* C = A + B */
17.
18. #if defined (ARM_MATH_DSP)
19. /* Add and store result in destination buffer (4 samples at a time). */
20. write_q7x4_ia (&pDst, __QADD8 (read_q7x4_ia ((q7_t **) &pSrcA), read_q7x4_ia ((q7_t **) &pSrcB)));
21. #else
22. *pDst++ = (q7_t) __SSAT ((q15_t) *pSrcA++ + *pSrcB++, 8);
23. *pDst++ = (q7_t) __SSAT ((q15_t) *pSrcA++ + *pSrcB++, 8);
24. *pDst++ = (q7_t) __SSAT ((q15_t) *pSrcA++ + *pSrcB++, 8);
25. *pDst++ = (q7_t) __SSAT ((q15_t) *pSrcA++ + *pSrcB++, 8);
26. #endif
27.
28. /* Decrement loop counter */
29. blkCnt--;
30. }
31.
32. /* Loop unrolling: Compute remaining outputs */
33. blkCnt = blockSize % 0x4U;
34.
35. #else
36.
37. /* Initialize blkCnt with number of samples */
38. blkCnt = blockSize;
39.
40. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
41.
42. while (blkCnt > 0U)
43. {
44. /* C = A + B */
45.
46. /* Add and store result in destination buffer. */
47. *pDst++ = (q7_t) __SSAT((q15_t) *pSrcA++ + *pSrcB++, 8);
48.
49. /* Decrement loop counter */
50. blkCnt--;
51. }
52.
53. }
函数描述：
这个函数用于求两个8位定点数的和。
函数解析：
- 第18到21行，对于M4和M7带DSP单元的芯片使用。
- 第22到25行，对于不带DSP单元的M0，M0+和M3使用。
- 第42到51行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 函数read_q15x2_ia的原型如下：
__STATIC_FORCEINLINE void write_q7x4_ia (q7_t ** pQ7,q31_t value)
{q31_t val = value;memcpy (*pQ7, &val, 4);*pQ7 += 4;
}
作用是读取4次8位数据，返回一个32位数据，并将数据地址递增，方便下次读取。
- __QADD8实现四次8位数的加法饱和运算。输出结果的范围[0x80 0x7F]，超出这个结果将产生饱和结果，负数饱和到0x80，正数饱和到0x7F。
函数参数：
- 第1个参数是加数地址。
- 第2个参数是被加数地址。
- 第3个参数是和地址。
- 第4个参数是定点数个数，其实就是执行加法的次数。
11.4.5 使用举例
程序设计：
/*
*********************************************************************************************************
* 函 数 名: DSP_Add
* 功能说明: 加法
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void DSP_Add(void)
{float32_t pSrcA;float32_t pSrcB; float32_t pDst; q31_t pSrcA1; q31_t pSrcB1; q31_t pDst1; q15_t pSrcA2; q15_t pSrcB2; q15_t pDst2; q7_t pSrcA3; q7_t pSrcB3; q7_t pDst3; /*求和*********************************/pSrcA = 0.1f;pSrcB = 0.2f;arm_add_f32(&pSrcA, &pSrcB, &pDst, 1);printf("arm_add_f32 = %f\r\n", pDst);pSrcA1 = 1;pSrcB1 = 1;arm_add_q31(&pSrcA1, &pSrcB1, &pDst1, 1);printf("arm_add_q31 = %d\r\n", pDst1);pSrcA2 = 2;pSrcB2 = 2;arm_add_q15(&pSrcA2, &pSrcB2, &pDst2, 1);printf("arm_add_q15 = %d\r\n", pDst2);pSrcA3 = 30;pSrcB3 = 120;arm_add_q7(&pSrcA3, &pSrcB3, &pDst3, 1);printf("arm_add_q7 = %d\r\n", pDst3);printf("***********************************\r\n");
}

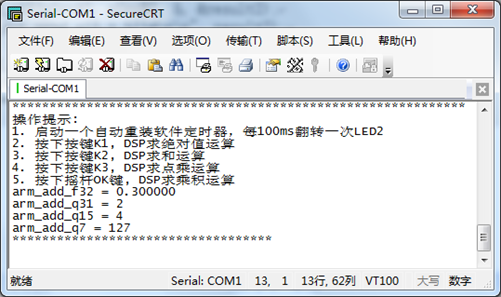

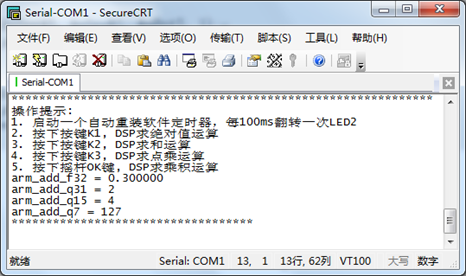

实验现象：
这里特别注意Q7的计算处理，30+120已经超出了Q7所能表示的最大值127，经过饱和处理后，经过饱和后，输出为127。
11.5 点乘（Vector Dot Product）
这部分函数主要用于点乘，公式描述如下：
sum = pSrcA[0]*pSrcB[0] + pSrcA[1]*pSrcB[1] + ... + pSrcA[blockSize-1]*pSrcB[blockSize-1]
11.5.1 函数arm_dot_prod_f32
函数原型：
1. void arm_dot_prod_f32(
2. const float32_t * pSrcA,
3. const float32_t * pSrcB,
4. uint32_t blockSize,
5. float32_t * result)
6. {
7. uint32_t blkCnt; /* Loop counter */
8. float32_t sum = 0.0f; /* Temporary return variable */
9.
10. #if defined(ARM_MATH_NEON)
11. float32x4_t vec1;
12. float32x4_t vec2;
13. float32x4_t res;
14. float32x4_t accum = vdupq_n_f32(0);
15.
16. /* Compute 4 outputs at a time */
17. blkCnt = blockSize >> 2U;
18.
19. vec1 = vld1q_f32(pSrcA);
20. vec2 = vld1q_f32(pSrcB);
21.
22. while (blkCnt > 0U)
23. {
24. /* C = A[0]*B[0] + A[1]*B[1] + A[2]*B[2] + ... + A[blockSize-1]*B[blockSize-1] */
25. /* Calculate dot product and then store the result in a temporary buffer. */
26.
27. accum = vmlaq_f32(accum, vec1, vec2);
28.
29. /* Increment pointers */
30. pSrcA += 4;
31. pSrcB += 4;
32.
33. vec1 = vld1q_f32(pSrcA);
34. vec2 = vld1q_f32(pSrcB);
35.
36. /* Decrement the loop counter */
37. blkCnt--;
38. }
39.
40. #if __aarch64__
41. sum = vpadds_f32(vpadd_f32(vget_low_f32(accum), vget_high_f32(accum)));
42. #else
43. sum = (vpadd_f32(vget_low_f32(accum), vget_high_f32(accum)))[0] + (vpadd_f32(vget_low_f32(accum),
44. vget_high_f32(accum)))[1];
45. #endif
46.
47. /* Tail */
48. blkCnt = blockSize & 0x3;
49.
50. #else
51. #if defined (ARM_MATH_LOOPUNROLL)
52.
53. /* Loop unrolling: Compute 4 outputs at a time */
54. blkCnt = blockSize >> 2U;
55.
56. /* First part of the processing with loop unrolling. Compute 4 outputs at a time.
57. ** a second loop below computes the remaining 1 to 3 samples. */
58. while (blkCnt > 0U)
59. {
60. /* C = A[0]* B[0] + A[1]* B[1] + A[2]* B[2] + .....+ A[blockSize-1]* B[blockSize-1] */
61.
62. /* Calculate dot product and store result in a temporary buffer. */
63. sum += (*pSrcA++) * (*pSrcB++);
64.
65. sum += (*pSrcA++) * (*pSrcB++);
66.
67. sum += (*pSrcA++) * (*pSrcB++);
68.
69. sum += (*pSrcA++) * (*pSrcB++);
70.
71. /* Decrement loop counter */
72. blkCnt--;
73. }
74.
75. /* Loop unrolling: Compute remaining outputs */
76. blkCnt = blockSize % 0x4U;
77.
78. #else
79.
80. /* Initialize blkCnt with number of samples */
81. blkCnt = blockSize;
82.
83. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
84. #endif /* #if defined(ARM_MATH_NEON) */
85.
86. while (blkCnt > 0U)
87. {
88. /* C = A[0]* B[0] + A[1]* B[1] + A[2]* B[2] + .....+ A[blockSize-1]* B[blockSize-1] */
89.
90. /* Calculate dot product and store result in a temporary buffer. */
91. sum += (*pSrcA++) * (*pSrcB++);
92.
93. /* Decrement loop counter */
94. blkCnt--;
95. }
96.
97. /* Store result in destination buffer */
98. *result = sum;
99. }
函数描述：
这个函数用于求32位浮点数的点乘。
函数解析：
- 第10到50行，用于NEON指令集，当前的CM内核不支持。
- 第51到78行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第86到95行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
函数参数：
- 第1个参数是乘数地址。
- 第2个参数是被乘数地址。
- 第3个参数是浮点数个数，其实就是执行点乘的次数。
- 第4个参数是结果地址。
11.5.2 函数arm_dot_prod_q31
函数原型：
1. void arm_dot_prod_q31(
2. const q31_t * pSrcA,
3. const q31_t * pSrcB,
4. uint32_t blockSize,
5. q63_t * result)
6. {
7. uint32_t blkCnt; /* Loop counter */
8. q63_t sum = 0; /* Temporary return variable */
9.
10. #if defined (ARM_MATH_LOOPUNROLL)
11.
12. /* Loop unrolling: Compute 4 outputs at a time */
13. blkCnt = blockSize >> 2U;
14.
15. while (blkCnt > 0U)
16. {
17. /* C = A[0]* B[0] + A[1]* B[1] + A[2]* B[2] + .....+ A[blockSize-1]* B[blockSize-1] */
18.
19. /* Calculate dot product and store result in a temporary buffer. */
20. sum += ((q63_t) *pSrcA++ * *pSrcB++) >> 14U;
21.
22. sum += ((q63_t) *pSrcA++ * *pSrcB++) >> 14U;
23.
24. sum += ((q63_t) *pSrcA++ * *pSrcB++) >> 14U;
25.
26. sum += ((q63_t) *pSrcA++ * *pSrcB++) >> 14U;
27.
28. /* Decrement loop counter */
29. blkCnt--;
30. }
31.
32. /* Loop unrolling: Compute remaining outputs */
33. blkCnt = blockSize % 0x4U;
34.
35. #else
36.
37. /* Initialize blkCnt with number of samples */
38. blkCnt = blockSize;
39.
40. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
41.
42. while (blkCnt > 0U)
43. {
44. /* C = A[0]* B[0] + A[1]* B[1] + A[2]* B[2] + .....+ A[blockSize-1]* B[blockSize-1] */
45.
46. /* Calculate dot product and store result in a temporary buffer. */
47. sum += ((q63_t) *pSrcA++ * *pSrcB++) >> 14U;
48.
49. /* Decrement loop counter */
50. blkCnt--;
51. }
52.
53. /* Store result in destination buffer in 16.48 format */
54. *result = sum;
55. }
函数描述：
这个函数用于求32位定点数的点乘。
函数解析：
- 第10到35行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第42到51行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 两个Q31格式的32位数相乘，那么输出结果的格式是1.31*1.31 = 2.62。实际应用中基本不需要这么高的精度，这个函数将低14位的数据截取掉，反应在函数中就是两个数的乘积左移14位，也就是定点数的小数点也左移14位，那么最终的结果的格式是16.48。所以只要乘累加的个数小于2^16就没有输出结果溢出的危险。
函数参数：
- 第1个参数是乘数地址。
- 第2个参数是被乘数地址。
- 第3个参数是定点数个数，其实就是执行点乘的次数。
- 第4个参数是结果地址。
11.5.3 函数arm_dot_prod_q15
函数原型：
1. void arm_dot_prod_q15(
2. const q15_t * pSrcA,
3. const q15_t * pSrcB,
4. uint32_t blockSize,
5. q63_t * result)
6. {
7. uint32_t blkCnt; /* Loop counter */
8. q63_t sum = 0; /* Temporary return variable */
9.
10. #if defined (ARM_MATH_LOOPUNROLL)
11.
12. /* Loop unrolling: Compute 4 outputs at a time */
13. blkCnt = blockSize >> 2U;
14.
15. while (blkCnt > 0U)
16. {
17. /* C = A[0]* B[0] + A[1]* B[1] + A[2]* B[2] + .....+ A[blockSize-1]* B[blockSize-1] */
18.
19. #if defined (ARM_MATH_DSP)
20. /* Calculate dot product and store result in a temporary buffer. */
21. sum = __SMLALD(read_q15x2_ia ((q15_t **) &pSrcA), read_q15x2_ia ((q15_t **) &pSrcB), sum);
22. sum = __SMLALD(read_q15x2_ia ((q15_t **) &pSrcA), read_q15x2_ia ((q15_t **) &pSrcB), sum);
23. #else
24. sum += (q63_t)((q31_t) *pSrcA++ * *pSrcB++);
25. sum += (q63_t)((q31_t) *pSrcA++ * *pSrcB++);
26. sum += (q63_t)((q31_t) *pSrcA++ * *pSrcB++);
27. sum += (q63_t)((q31_t) *pSrcA++ * *pSrcB++);
28. #endif
29.
30. /* Decrement loop counter */
31. blkCnt--;
32. }
33.
34. /* Loop unrolling: Compute remaining outputs */
35. blkCnt = blockSize % 0x4U;
36.
37. #else
38.
39. /* Initialize blkCnt with number of samples */
40. blkCnt = blockSize;
41.
42. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
43.
44. while (blkCnt > 0U)
45. {
46. /* C = A[0]* B[0] + A[1]* B[1] + A[2]* B[2] + .....+ A[blockSize-1]* B[blockSize-1] */
47.
48. /* Calculate dot product and store result in a temporary buffer. */
49. //#if defined (ARM_MATH_DSP)
50. // sum = __SMLALD(*pSrcA++, *pSrcB++, sum);
51. //#else
52. sum += (q63_t)((q31_t) *pSrcA++ * *pSrcB++);
53. //#endif
54.
55. /* Decrement loop counter */
56. blkCnt--;
57. }
58.
59. /* Store result in destination buffer in 34.30 format */
60. *result = sum;
61. }
函数描述：
这个函数用于求32位定点数的点乘。
函数解析：
- 第10到37行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第44到57行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 两个Q15格式的数据相乘，那么输出结果的格式是1.15*1.15 = 2.30，这个函数将输出结果赋值给了64位变量，那么输出结果就是34.30格式。所以基本没有溢出的危险。
- __SMLALD也是SIMD指令，实现两个16位数相乘，并把结果累加给64位变量。
函数参数：
- 第1个参数是乘数地址。
- 第2个参数是被乘数地址。
- 第3个参数是定点数个数，其实就是执行点乘的次数。
- 第4个参数是结果地址。
11.5.4 函数arm_dot_prod_q7
函数原型：
1. void arm_dot_prod_q7(
2. const q7_t * pSrcA,
3. const q7_t * pSrcB,
4. uint32_t blockSize,
5. q31_t * result)
6. {
7. uint32_t blkCnt; /* Loop counter */
8. q31_t sum = 0; /* Temporary return variable */
9.
10. #if defined (ARM_MATH_LOOPUNROLL)
11.
12. #if defined (ARM_MATH_DSP)
13. q31_t input1, input2; /* Temporary variables */
14. q31_t inA1, inA2, inB1, inB2; /* Temporary variables */
15. #endif
16.
17. /* Loop unrolling: Compute 4 outputs at a time */
18. blkCnt = blockSize >> 2U;
19.
20. while (blkCnt > 0U)
21. {
22. /* C = A[0]* B[0] + A[1]* B[1] + A[2]* B[2] + .....+ A[blockSize-1]* B[blockSize-1] */
23.
24. #if defined (ARM_MATH_DSP)
25. /* read 4 samples at a time from sourceA */
26. input1 = read_q7x4_ia ((q7_t **) &pSrcA);
27. /* read 4 samples at a time from sourceB */
28. input2 = read_q7x4_ia ((q7_t **) &pSrcB);
29.
30. /* extract two q7_t samples to q15_t samples */
31. inA1 = __SXTB16(__ROR(input1, 8));
32. /* extract reminaing two samples */
33. inA2 = __SXTB16(input1);
34. /* extract two q7_t samples to q15_t samples */
35. inB1 = __SXTB16(__ROR(input2, 8));
36. /* extract reminaing two samples */
37. inB2 = __SXTB16(input2);
38.
39. /* multiply and accumulate two samples at a time */
40. sum = __SMLAD(inA1, inB1, sum);
41. sum = __SMLAD(inA2, inB2, sum);
42. #else
43. sum += (q31_t) ((q15_t) *pSrcA++ * *pSrcB++);
44. sum += (q31_t) ((q15_t) *pSrcA++ * *pSrcB++);
45. sum += (q31_t) ((q15_t) *pSrcA++ * *pSrcB++);
46. sum += (q31_t) ((q15_t) *pSrcA++ * *pSrcB++);
47. #endif
48.
49. /* Decrement loop counter */
50. blkCnt--;
51. }
52.
53. /* Loop unrolling: Compute remaining outputs */
54. blkCnt = blockSize % 0x4U;
55.
56. #else
57.
58. /* Initialize blkCnt with number of samples */
59. blkCnt = blockSize;
60.
61. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
62.
63. while (blkCnt > 0U)
64. {
65. /* C = A[0]* B[0] + A[1]* B[1] + A[2]* B[2] + .....+ A[blockSize-1]* B[blockSize-1] */
66.
67. /* Calculate dot product and store result in a temporary buffer. */
68. //#if defined (ARM_MATH_DSP)
69. // sum = __SMLAD(*pSrcA++, *pSrcB++, sum);
70. //#else
71. sum += (q31_t) ((q15_t) *pSrcA++ * *pSrcB++);
72. //#endif
73.
74. /* Decrement loop counter */
75. blkCnt--;
76. }
77.
78. /* Store result in destination buffer in 18.14 format */
79. *result = sum;
80. }
函数描述：
这个函数用于求8位定点数的点乘。
函数解析：
- 第10到56行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第63到76行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 两个Q8格式的数据相乘，那么输出结果就是1.7*1.7 = 2.14格式。这里将最终结果赋值给了32位的变量，那么最终的格式就是18.14。如果乘累加的个数小于2^18那么就不会有溢出的危险。
- __SXTB16也是SIMD指令，用于将两个8位的有符号数扩展成16位。__ROR用于实现数据的循环右移。
- __SMLAD也是SIMD指令，用于实现如下功能：
sum = __SMLAD(x, y, z)
sum = z + ((short)(x>>16) * (short)(y>>16)) + ((short)x * (short)y)
函数参数：
- 第1个参数是乘数地址。
- 第2个参数是被乘数地址。
- 第3个参数是定点数个数，其实就是执行点乘的次数。
- 第4个参数是结果地址。
11.5.5 使用举例
程序设计：
/*
*********************************************************************************************************
* 函 数 名: DSP_DotProduct
* 功能说明: 点乘
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void DSP_DotProduct(void)
{float32_t pSrcA[5] = {1.0f,1.0f,1.0f,1.0f,1.0f};float32_t pSrcB[5] = {1.0f,1.0f,1.0f,1.0f,1.0f}; float32_t result; q31_t pSrcA1[5] = {0x7ffffff0,1,1,1,1}; q31_t pSrcB1[5] = {1,1,1,1,1}; q63_t result1; q15_t pSrcA2[5] = {1,1,1,1,1}; q15_t pSrcB2[5] = {1,1,1,1,1}; q63_t result2; q7_t pSrcA3[5] = {1,1,1,1,1}; q7_t pSrcB3[5] = {1,1,1,1,1}; q31_t result3; /*求点乘*********************************/arm_dot_prod_f32(pSrcA, pSrcB, 5, &result);printf("arm_dot_prod_f32 = %f\r\n", result);arm_dot_prod_q31(pSrcA1, pSrcB1, 5, &result1);printf("arm_dot_prod_q31 = %lld\r\n", result1);arm_dot_prod_q15(pSrcA2, pSrcB2, 5, &result2);printf("arm_dot_prod_q15 = %lld\r\n", result2);arm_dot_prod_q7(pSrcA3, pSrcB3, 5, &result3);printf("arm_dot_prod_q7 = %d\r\n", result3);printf("***********************************\r\n");
}
实验现象：
11.6 乘法（Vector Multiplication）
这部分函数主要用于乘法，公式描述如下：
pDst[n] = pSrcA[n] * pSrcB[n], 0 <= n < blockSize.
11.6.1 函数arm_mult_f32
函数原型：
1. void arm_mult_f32(
2. const float32_t * pSrcA,
3. const float32_t * pSrcB,
4. float32_t * pDst,
5. uint32_t blockSize)
6. {
7. uint32_t blkCnt; /* Loop counter */
8.
9. #if defined(ARM_MATH_NEON)
10. float32x4_t vec1;
11. float32x4_t vec2;
12. float32x4_t res;
13.
14. /* Compute 4 outputs at a time */
15. blkCnt = blockSize >> 2U;
16.
17. while (blkCnt > 0U)
18. {
19. /* C = A * B */
20.
21. /* Multiply the inputs and then store the results in the destination buffer. */
22. vec1 = vld1q_f32(pSrcA);
23. vec2 = vld1q_f32(pSrcB);
24. res = vmulq_f32(vec1, vec2);
25. vst1q_f32(pDst, res);
26.
27. /* Increment pointers */
28. pSrcA += 4;
29. pSrcB += 4;
30. pDst += 4;
31.
32. /* Decrement the loop counter */
33. blkCnt--;
34. }
35.
36. /* Tail */
37. blkCnt = blockSize & 0x3;
38.
39. #else
40. #if defined (ARM_MATH_LOOPUNROLL)
41.
42. /* Loop unrolling: Compute 4 outputs at a time */
43. blkCnt = blockSize >> 2U;
44.
45. while (blkCnt > 0U)
46. {
47. /* C = A * B */
48.
49. /* Multiply inputs and store result in destination buffer. */
50. *pDst++ = (*pSrcA++) * (*pSrcB++);
51.
52. *pDst++ = (*pSrcA++) * (*pSrcB++);
53.
54. *pDst++ = (*pSrcA++) * (*pSrcB++);
55.
56. *pDst++ = (*pSrcA++) * (*pSrcB++);
57.
58. /* Decrement loop counter */
59. blkCnt--;
60. }
61.
62. /* Loop unrolling: Compute remaining outputs */
63. blkCnt = blockSize % 0x4U;
64.
65. #else
66.
67. /* Initialize blkCnt with number of samples */
68. blkCnt = blockSize;
69.
70. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
71. #endif /* #if defined(ARM_MATH_NEON) */
72.
73. while (blkCnt > 0U)
74. {
75. /* C = A * B */
76.
77. /* Multiply input and store result in destination buffer. */
78. *pDst++ = (*pSrcA++) * (*pSrcB++);
79.
80. /* Decrement loop counter */
81. blkCnt--;
82. }
83.
84. }
函数描述：
这个函数用于求32位浮点数的乘法。
函数解析：
- 第9到39行，用于NEON指令集，当前的CM内核不支持。
- 第40到65行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第73到82行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
函数参数：
- 第1个参数是乘数地址。
- 第2个参数是被乘数地址。
- 第3个参数是结果地址。
- 第4个参数是数据块大小，其实就是执行乘法的次数。
11.6.2 函数arm_mult_q31
函数原型：
1. void arm_mult_q31(
2. const q31_t * pSrcA,
3. const q31_t * pSrcB,
4. q31_t * pDst,
5. uint32_t blockSize)
6. {
7. uint32_t blkCnt; /* Loop counter */
8. q31_t out; /* Temporary output variable */
9.
10. #if defined (ARM_MATH_LOOPUNROLL)
11.
12. /* Loop unrolling: Compute 4 outputs at a time */
13. blkCnt = blockSize >> 2U;
14.
15. while (blkCnt > 0U)
16. {
17. /* C = A * B */
18.
19. /* Multiply inputs and store result in destination buffer. */
20. out = ((q63_t) *pSrcA++ * *pSrcB++) >> 32;
21. out = __SSAT(out, 31);
22. *pDst++ = out << 1U;
23.
24. out = ((q63_t) *pSrcA++ * *pSrcB++) >> 32;
25. out = __SSAT(out, 31);
26. *pDst++ = out << 1U;
27.
28. out = ((q63_t) *pSrcA++ * *pSrcB++) >> 32;
29. out = __SSAT(out, 31);
30. *pDst++ = out << 1U;
31.
32. out = ((q63_t) *pSrcA++ * *pSrcB++) >> 32;
33. out = __SSAT(out, 31);
34. *pDst++ = out << 1U;
35.
36. /* Decrement loop counter */
37. blkCnt--;
38. }
39.
40. /* Loop unrolling: Compute remaining outputs */
41. blkCnt = blockSize % 0x4U;
42.
43. #else
44.
45. /* Initialize blkCnt with number of samples */
46. blkCnt = blockSize;
47.
48. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
49.
50. while (blkCnt > 0U)
51. {
52. /* C = A * B */
53.
54. /* Multiply inputs and store result in destination buffer. */
55. out = ((q63_t) *pSrcA++ * *pSrcB++) >> 32;
56. out = __SSAT(out, 31);
57. *pDst++ = out << 1U;
58.
59. /* Decrement loop counter */
60. blkCnt--;
61. }
62.
63. }
函数描述：
这个函数用于求32位定点数的乘法。
函数解析：
- 这个函数使用了饱和运算__SSAT,所得结果是Q31格式，范围Q31 range[0x80000000 0x7FFFFFFF]
- 第10到43行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第50到61行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 第20行，所得乘积左移32位。
- 第21行，实现31位精度的饱和运算。
- 第22行，右移一位，保证所得结果是Q31格式。
函数参数：
- 第1个参数是乘数地址。
- 第2个参数是被乘数地址。
- 第3个参数是结果地址。
- 第4个参数是数据块大小，其实就是执行乘法的次数。
11.6.3 函数arm_mult_q15
函数原型：
1. void arm_mult_q15(
2. const q15_t * pSrcA,
3. const q15_t * pSrcB,
4. q15_t * pDst,
5. uint32_t blockSize)
6. {
7. uint32_t blkCnt; /* Loop counter */
8.
9. #if defined (ARM_MATH_LOOPUNROLL)
10.
11. #if defined (ARM_MATH_DSP)
12. q31_t inA1, inA2, inB1, inB2; /* Temporary input variables */
13. q15_t out1, out2, out3, out4; /* Temporary output variables */
14. q31_t mul1, mul2, mul3, mul4; /* Temporary variables */
15. #endif
16.
17. /* Loop unrolling: Compute 4 outputs at a time */
18. blkCnt = blockSize >> 2U;
19.
20. while (blkCnt > 0U)
21. {
22. /* C = A * B */
23.
24. #if defined (ARM_MATH_DSP)
25. /* read 2 samples at a time from sourceA */
26. inA1 = read_q15x2_ia ((q15_t **) &pSrcA);
27. /* read 2 samples at a time from sourceB */
28. inB1 = read_q15x2_ia ((q15_t **) &pSrcB);
29. /* read 2 samples at a time from sourceA */
30. inA2 = read_q15x2_ia ((q15_t **) &pSrcA);
31. /* read 2 samples at a time from sourceB */
32. inB2 = read_q15x2_ia ((q15_t **) &pSrcB);
33.
34. /* multiply mul = sourceA * sourceB */
35. mul1 = (q31_t) ((q15_t) (inA1 >> 16) * (q15_t) (inB1 >> 16));
36. mul2 = (q31_t) ((q15_t) (inA1 ) * (q15_t) (inB1 ));
37. mul3 = (q31_t) ((q15_t) (inA2 >> 16) * (q15_t) (inB2 >> 16));
38. mul4 = (q31_t) ((q15_t) (inA2 ) * (q15_t) (inB2 ));
39.
40. /* saturate result to 16 bit */
41. out1 = (q15_t) __SSAT(mul1 >> 15, 16);
42. out2 = (q15_t) __SSAT(mul2 >> 15, 16);
43. out3 = (q15_t) __SSAT(mul3 >> 15, 16);
44. out4 = (q15_t) __SSAT(mul4 >> 15, 16);
45.
46. /* store result to destination */
47. #ifndef ARM_MATH_BIG_ENDIAN
48. write_q15x2_ia (&pDst, __PKHBT(out2, out1, 16));
49. write_q15x2_ia (&pDst, __PKHBT(out4, out3, 16));
50. #else
51. write_q15x2_ia (&pDst, __PKHBT(out1, out2, 16));
52. write_q15x2_ia (&pDst, __PKHBT(out3, out4, 16));
53. #endif /* #ifndef ARM_MATH_BIG_ENDIAN */
54.
55. #else
56. *pDst++ = (q15_t) __SSAT((((q31_t) (*pSrcA++) * (*pSrcB++)) >> 15), 16);
57. *pDst++ = (q15_t) __SSAT((((q31_t) (*pSrcA++) * (*pSrcB++)) >> 15), 16);
58. *pDst++ = (q15_t) __SSAT((((q31_t) (*pSrcA++) * (*pSrcB++)) >> 15), 16);
59. *pDst++ = (q15_t) __SSAT((((q31_t) (*pSrcA++) * (*pSrcB++)) >> 15), 16);
60. #endif
61.
62. /* Decrement loop counter */
63. blkCnt--;
64. }
65.
66. /* Loop unrolling: Compute remaining outputs */
67. blkCnt = blockSize % 0x4U;
68.
69. #else
70.
71. /* Initialize blkCnt with number of samples */
72. blkCnt = blockSize;
73.
74. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
75.
76. while (blkCnt > 0U)
77. {
78. /* C = A * B */
79.
80. /* Multiply inputs and store result in destination buffer. */
81. *pDst++ = (q15_t) __SSAT((((q31_t) (*pSrcA++) * (*pSrcB++)) >> 15), 16);
82.
83. /* Decrement loop counter */
84. blkCnt--;
85. }
86.
87. }
函数描述：
这个函数用于求16位定点数的乘法。
函数解析：
- 这个函数使用了饱和运算__SSAT,所得结果是Q31格式，范围Q31 range[0x80000000 0x7FFFFFFF]。
- 第9到69行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第79到85行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 第26行，一次读取两个Q15格式的数据。
- 第35到38行，将四组数的乘积保存到Q31格式的变量mul1，mul2，mul3，mul4。
- 第41到44行，丢弃32位数据的低15位，并把最终结果饱和到16位精度。
- 第51到52行的SIMD指令__PKHBT，将两个Q15格式的数据保存的结果数组中，从而一个指令周期就能完成两个数据的存储。
函数参数：
- 第1个参数是乘数地址。
- 第2个参数是被乘数地址。
- 第3个参数是结果地址。
- 第4个参数是数据块大小，其实就是执行乘法的次数。
11.6.4 函数arm_mult_q7
函数原型：
1. void arm_mult_q7(
2. const q7_t * pSrcA,
3. const q7_t * pSrcB,
4. q7_t * pDst,
5. uint32_t blockSize)
6. {
7. uint32_t blkCnt; /* Loop counter */
8.
9. #if defined (ARM_MATH_LOOPUNROLL)
10.
11. #if defined (ARM_MATH_DSP)
12. q7_t out1, out2, out3, out4; /* Temporary output variables */
13. #endif
14.
15. /* Loop unrolling: Compute 4 outputs at a time */
16. blkCnt = blockSize >> 2U;
17.
18. while (blkCnt > 0U)
19. {
20. /* C = A * B */
21.
22. #if defined (ARM_MATH_DSP)
23. /* Multiply inputs and store results in temporary variables */
24. out1 = (q7_t) __SSAT((((q15_t) (*pSrcA++) * (*pSrcB++)) >> 7), 8);
25. out2 = (q7_t) __SSAT((((q15_t) (*pSrcA++) * (*pSrcB++)) >> 7), 8);
26. out3 = (q7_t) __SSAT((((q15_t) (*pSrcA++) * (*pSrcB++)) >> 7), 8);
27. out4 = (q7_t) __SSAT((((q15_t) (*pSrcA++) * (*pSrcB++)) >> 7), 8);
28.
29. /* Pack and store result in destination buffer (in single write) */
30. write_q7x4_ia (&pDst, __PACKq7(out1, out2, out3, out4));
31. #else
32. *pDst++ = (q7_t) __SSAT((((q15_t) (*pSrcA++) * (*pSrcB++)) >> 7), 8);
33. *pDst++ = (q7_t) __SSAT((((q15_t) (*pSrcA++) * (*pSrcB++)) >> 7), 8);
34. *pDst++ = (q7_t) __SSAT((((q15_t) (*pSrcA++) * (*pSrcB++)) >> 7), 8);
35. *pDst++ = (q7_t) __SSAT((((q15_t) (*pSrcA++) * (*pSrcB++)) >> 7), 8);
36. #endif
37.
38. /* Decrement loop counter */
39. blkCnt--;
40. }
41.
42. /* Loop unrolling: Compute remaining outputs */
43. blkCnt = blockSize % 0x4U;
44.
45. #else
46.
47. /* Initialize blkCnt with number of samples */
48. blkCnt = blockSize;
49.
50. #endif /* #if defined (ARM_MATH_LOOPUNROLL) */
51.
52. while (blkCnt > 0U)
53. {
54. /* C = A * B */
55.
56. /* Multiply input and store result in destination buffer. */
57. *pDst++ = (q7_t) __SSAT((((q15_t) (*pSrcA++) * (*pSrcB++)) >> 7), 8);
58.
59. /* Decrement loop counter */
60. blkCnt--;
61. }
62.
63. }
函数描述：
这个函数用于求8位定点数的乘法。
函数解析：
- 这个函数使用了饱和算法__SSAT，所得结果是Q7格式，范围 [0x80 0x7F]
- 第9到45行，实现四个为一组进行计数，好处是加快执行速度，降低while循环占用时间。
- 第52到61行，四个为一组剩余数据的处理或者不采用四个为一组时数据处理。
- 第24到27行，将两个Q7格式的数据乘积左移7位，也就是丢掉低7位的数据，并将所得结果饱和到8位精度。
- 第30行，__PACKq7函数可以在一个时钟周期就能完成相应操作。
函数参数：
- 第1个参数是乘数地址。
- 第2个参数是被乘数地址。
- 第3个参数是结果地址。
- 第4个参数是数据块大小，其实就是执行乘法的次数。
11.6.5 使用举例
程序设计：
/*
*********************************************************************************************************
* 函 数 名: DSP_Multiplication
* 功能说明: 乘法
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void DSP_Multiplication(void)
{float32_t pSrcA[5] = {1.0f,1.0f,1.0f,1.0f,1.0f};float32_t pSrcB[5] = {1.0f,1.0f,1.0f,1.0f,1.0f}; float32_t pDst[5]; q31_t pSrcA1[5] = {1,1,1,1,1}; q31_t pSrcB1[5] = {1,1,1,1,1}; q31_t pDst1[5]; q15_t pSrcA2[5] = {1,1,1,1,1}; q15_t pSrcB2[5] = {1,1,1,1,1}; q15_t pDst2[5]; q7_t pSrcA3[5] = {0x70,1,1,1,1}; q7_t pSrcB3[5] = {0x7f,1,1,1,1}; q7_t pDst3[5]; /*求乘积*********************************/pSrcA[0] += 1.1f;arm_mult_f32(pSrcA, pSrcB, pDst, 5);printf("arm_mult_f32 = %f\r\n", pDst[0]);pSrcA1[0] += 1;arm_mult_q31(pSrcA1, pSrcB1, pDst1, 5);printf("arm_mult_q31 = %d\r\n", pDst1[0]);pSrcA2[0] += 1;arm_mult_q15(pSrcA2, pSrcB2, pDst2, 5);printf("arm_mult_q15 = %d\r\n", pDst2[0]);pSrcA3[0] += 1;arm_mult_q7(pSrcA3, pSrcB3, pDst3, 5);printf("arm_mult_q7 = %d\r\n", pDst3[0]);printf("***********************************\r\n");
}
实验现象：
这里特别注意为什么Q31和Q15结算的输出结果会有0，关于这个问题，在此贴进行了详细说明：
http://www.armbbs.cn/forum.php?mod=viewthread&tid=95194。
11.7 实验例程说明（MDK）
配套例子：
V7-206_DSP基础运算（绝对值，求和，乘法和点乘）
实验目的：
- 学习基础运算（绝对值，求和，乘法和点乘）。
实验内容：
- 启动一个自动重装软件定时器，每100ms翻转一次LED2。
- 按下按键K1, DSP求绝对值运算。
- 按下按键K2, DSP求和运算。
- 按下按键K3, DSP求点乘运算。
- 按下摇杆OK键, DSP求乘积运算。
使用AC6注意事项
特别注意附件章节C的问题

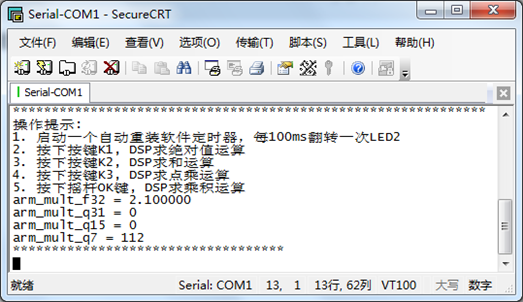

上电后串口打印的信息：
波特率 115200，数据位 8，奇偶校验位无，停止位 1。
详见本章的4.5，5.5和6.5小节。
程序设计：

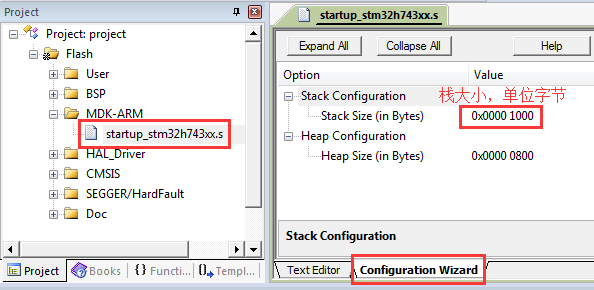

系统栈大小分配：

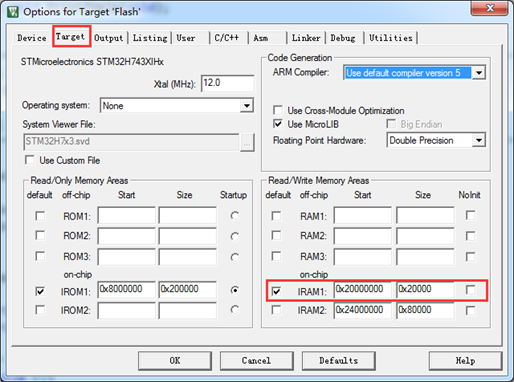

RAM空间用的DTCM：
硬件外设初始化
硬件外设的初始化是在 bsp.c 文件实现：
/*
*********************************************************************************************************
* 函 数 名: bsp_Init
* 功能说明: 初始化所有的硬件设备。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。只需要调用一次
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
void bsp_Init(void)
{/* 配置MPU */MPU_Config();/* 使能L1 Cache */CPU_CACHE_Enable();/* STM32H7xx HAL 库初始化，此时系统用的还是H7自带的64MHz，HSI时钟:- 调用函数HAL_InitTick，初始化滴答时钟中断1ms。- 设置NVIV优先级分组为4。*/HAL_Init();/* 配置系统时钟到400MHz- 切换使用HSE。- 此函数会更新全局变量SystemCoreClock，并重新配置HAL_InitTick。*/SystemClock_Config();/* Event Recorder：- 可用于代码执行时间测量，MDK5.25及其以上版本才支持，IAR不支持。- 默认不开启，如果要使能此选项，务必看V7开发板用户手册第8章*/
#if Enable_EventRecorder == 1 /* 初始化EventRecorder并开启 */EventRecorderInitialize(EventRecordAll, 1U);EventRecorderStart();
#endifbsp_InitKey(); /* 按键初始化，要放在滴答定时器之前，因为按钮检测是通过滴答定时器扫描 */bsp_InitTimer(); /* 初始化滴答定时器 */bsp_InitUart(); /* 初始化串口 */bsp_InitExtIO(); /* 初始化FMC总线74HC574扩展IO. 必须在 bsp_InitLed()前执行 */ bsp_InitLed(); /* 初始化LED */
}
MPU配置和Cache配置：
数据Cache和指令Cache都开启。配置了AXI SRAM区（本例子未用到AXI SRAM），FMC的扩展IO区。
/*
*********************************************************************************************************
* 函 数 名: MPU_Config
* 功能说明: 配置MPU
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void MPU_Config( void )
{MPU_Region_InitTypeDef MPU_InitStruct;/* 禁止 MPU */HAL_MPU_Disable();/* 配置AXI SRAM的MPU属性为Write back, Read allocate，Write allocate */MPU_InitStruct.Enable = MPU_REGION_ENABLE;MPU_InitStruct.BaseAddress = 0x24000000;MPU_InitStruct.Size = MPU_REGION_SIZE_512KB;MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;MPU_InitStruct.IsBufferable = MPU_ACCESS_BUFFERABLE;MPU_InitStruct.IsCacheable = MPU_ACCESS_CACHEABLE;MPU_InitStruct.IsShareable = MPU_ACCESS_NOT_SHAREABLE;MPU_InitStruct.Number = MPU_REGION_NUMBER0;MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL1;MPU_InitStruct.SubRegionDisable = 0x00;MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_ENABLE;HAL_MPU_ConfigRegion(&MPU_InitStruct);/* 配置FMC扩展IO的MPU属性为Device或者Strongly Ordered */MPU_InitStruct.Enable = MPU_REGION_ENABLE;MPU_InitStruct.BaseAddress = 0x60000000;MPU_InitStruct.Size = ARM_MPU_REGION_SIZE_64KB; MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;MPU_InitStruct.IsBufferable = MPU_ACCESS_BUFFERABLE;MPU_InitStruct.IsCacheable = MPU_ACCESS_NOT_CACHEABLE; MPU_InitStruct.IsShareable = MPU_ACCESS_NOT_SHAREABLE;MPU_InitStruct.Number = MPU_REGION_NUMBER1;MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL0;MPU_InitStruct.SubRegionDisable = 0x00;MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_ENABLE;HAL_MPU_ConfigRegion(&MPU_InitStruct);/*使能 MPU */HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);
}/*
*********************************************************************************************************
* 函 数 名: CPU_CACHE_Enable
* 功能说明: 使能L1 Cache
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void CPU_CACHE_Enable(void)
{/* 使能 I-Cache */SCB_EnableICache();/* 使能 D-Cache */SCB_EnableDCache();
}
主功能：
主程序实现如下操作：
- 按下按键K1, DSP求绝对值运算。
- 按下按键K2, DSP求和运算。
- 按下按键K3, DSP求点乘运算。
- 按下摇杆OK键, DSP求乘积运算。
/*
*********************************************************************************************************
* 函 数 名: main
* 功能说明: c程序入口
* 形 参: 无
* 返 回 值: 错误代码(无需处理)
*********************************************************************************************************
*/
int main(void)
{uint8_t ucKeyCode; /* 按键代码 */uint8_t ucValue;bsp_Init(); /* 硬件初始化 */PrintfLogo(); /* 打印例程信息到串口1 */PrintfHelp(); /* 打印操作提示信息 */bsp_StartAutoTimer(0, 100); /* 启动1个100ms的自动重装的定时器 *//* 进入主程序循环体 */while (1){bsp_Idle(); /* 这个函数在bsp.c文件。用户可以修改这个函数实现CPU休眠和喂狗 *//* 判断定时器超时时间 */if (bsp_CheckTimer(0)) {/* 每隔100ms 进来一次 */ bsp_LedToggle(2);}ucKeyCode = bsp_GetKey(); /* 读取键值, 无键按下时返回 KEY_NONE = 0 */if (ucKeyCode != KEY_NONE){switch (ucKeyCode){case KEY_DOWN_K1: /* K1键按下，求绝对值 */DSP_ABS();break;case KEY_DOWN_K2: /* K2键按下, 求和 */DSP_Add();break;case KEY_DOWN_K3: /* K3键按下，求点乘 */DSP_DotProduct();break;case JOY_DOWN_OK: /* 摇杆OK键按下，求乘积 */DSP_Multiplication();break;default:/* 其他的键值不处理 */break;}}}
}
11.8 实验例程说明（IAR）
配套例子：
V7-206_DSP基础运算（绝对值，求和，乘法和点乘）
实验目的：
- 学习基础运算（绝对值，求和，乘法和点乘）。
实验内容：
- 启动一个自动重装软件定时器，每100ms翻转一次LED2。
- 按下按键K1, DSP求绝对值运算。
- 按下按键K2, DSP求和运算。
- 按下按键K3, DSP求点乘运算。
- 按下摇杆OK键, DSP求乘积运算。
上电后串口打印的信息：
波特率 115200，数据位 8，奇偶校验位无，停止位 1。
详见本章的4.5，5.5和6.5小节。
程序设计：

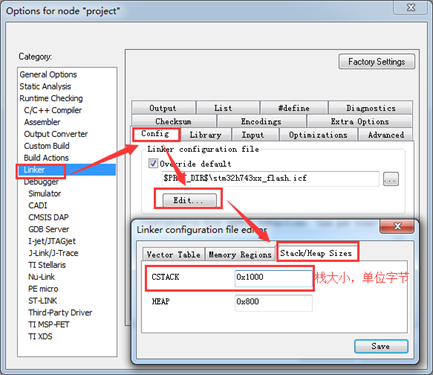

系统栈大小分配：
RAM空间用的DTCM：
硬件外设初始化
硬件外设的初始化是在 bsp.c 文件实现：
/*
*********************************************************************************************************
* 函 数 名: bsp_Init
* 功能说明: 初始化所有的硬件设备。该函数配置CPU寄存器和外设的寄存器并初始化一些全局变量。只需要调用一次
* 形 参：无
* 返 回 值: 无
*********************************************************************************************************
*/
void bsp_Init(void)
{/* 配置MPU */MPU_Config();/* 使能L1 Cache */CPU_CACHE_Enable();/* STM32H7xx HAL 库初始化，此时系统用的还是H7自带的64MHz，HSI时钟:- 调用函数HAL_InitTick，初始化滴答时钟中断1ms。- 设置NVIV优先级分组为4。*/HAL_Init();/* 配置系统时钟到400MHz- 切换使用HSE。- 此函数会更新全局变量SystemCoreClock，并重新配置HAL_InitTick。*/SystemClock_Config();/* Event Recorder：- 可用于代码执行时间测量，MDK5.25及其以上版本才支持，IAR不支持。- 默认不开启，如果要使能此选项，务必看V7开发板用户手册第8章*/
#if Enable_EventRecorder == 1 /* 初始化EventRecorder并开启 */EventRecorderInitialize(EventRecordAll, 1U);EventRecorderStart();
#endifbsp_InitKey(); /* 按键初始化，要放在滴答定时器之前，因为按钮检测是通过滴答定时器扫描 */bsp_InitTimer(); /* 初始化滴答定时器 */bsp_InitUart(); /* 初始化串口 */bsp_InitExtIO(); /* 初始化FMC总线74HC574扩展IO. 必须在 bsp_InitLed()前执行 */ bsp_InitLed(); /* 初始化LED */
}
MPU配置和Cache配置：
数据Cache和指令Cache都开启。配置了AXI SRAM区（本例子未用到AXI SRAM），FMC的扩展IO区。
/*
*********************************************************************************************************
* 函 数 名: MPU_Config
* 功能说明: 配置MPU
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void MPU_Config( void )
{MPU_Region_InitTypeDef MPU_InitStruct;/* 禁止 MPU */HAL_MPU_Disable();/* 配置AXI SRAM的MPU属性为Write back, Read allocate，Write allocate */MPU_InitStruct.Enable = MPU_REGION_ENABLE;MPU_InitStruct.BaseAddress = 0x24000000;MPU_InitStruct.Size = MPU_REGION_SIZE_512KB;MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;MPU_InitStruct.IsBufferable = MPU_ACCESS_BUFFERABLE;MPU_InitStruct.IsCacheable = MPU_ACCESS_CACHEABLE;MPU_InitStruct.IsShareable = MPU_ACCESS_NOT_SHAREABLE;MPU_InitStruct.Number = MPU_REGION_NUMBER0;MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL1;MPU_InitStruct.SubRegionDisable = 0x00;MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_ENABLE;HAL_MPU_ConfigRegion(&MPU_InitStruct);/* 配置FMC扩展IO的MPU属性为Device或者Strongly Ordered */MPU_InitStruct.Enable = MPU_REGION_ENABLE;MPU_InitStruct.BaseAddress = 0x60000000;MPU_InitStruct.Size = ARM_MPU_REGION_SIZE_64KB; MPU_InitStruct.AccessPermission = MPU_REGION_FULL_ACCESS;MPU_InitStruct.IsBufferable = MPU_ACCESS_BUFFERABLE;MPU_InitStruct.IsCacheable = MPU_ACCESS_NOT_CACHEABLE; MPU_InitStruct.IsShareable = MPU_ACCESS_NOT_SHAREABLE;MPU_InitStruct.Number = MPU_REGION_NUMBER1;MPU_InitStruct.TypeExtField = MPU_TEX_LEVEL0;MPU_InitStruct.SubRegionDisable = 0x00;MPU_InitStruct.DisableExec = MPU_INSTRUCTION_ACCESS_ENABLE;HAL_MPU_ConfigRegion(&MPU_InitStruct);/*使能 MPU */HAL_MPU_Enable(MPU_PRIVILEGED_DEFAULT);
}/*
*********************************************************************************************************
* 函 数 名: CPU_CACHE_Enable
* 功能说明: 使能L1 Cache
* 形 参: 无
* 返 回 值: 无
*********************************************************************************************************
*/
static void CPU_CACHE_Enable(void)
{/* 使能 I-Cache */SCB_EnableICache();/* 使能 D-Cache */SCB_EnableDCache();
}
主功能：
主程序实现如下操作：
- 按下按键K1, DSP求绝对值运算。
- 按下按键K2, DSP求和运算。
- 按下按键K3, DSP求点乘运算。
- 按下摇杆OK键, DSP求乘积运算。
/*
*********************************************************************************************************
* 函 数 名: main
* 功能说明: c程序入口
* 形 参: 无
* 返 回 值: 错误代码(无需处理)
*********************************************************************************************************
*/
int main(void)
{uint8_t ucKeyCode; /* 按键代码 */uint8_t ucValue;bsp_Init(); /* 硬件初始化 */PrintfLogo(); /* 打印例程信息到串口1 */PrintfHelp(); /* 打印操作提示信息 */bsp_StartAutoTimer(0, 100); /* 启动1个100ms的自动重装的定时器 *//* 进入主程序循环体 */while (1){bsp_Idle(); /* 这个函数在bsp.c文件。用户可以修改这个函数实现CPU休眠和喂狗 *//* 判断定时器超时时间 */if (bsp_CheckTimer(0)) {/* 每隔100ms 进来一次 */ bsp_LedToggle(2);}ucKeyCode = bsp_GetKey(); /* 读取键值, 无键按下时返回 KEY_NONE = 0 */if (ucKeyCode != KEY_NONE){switch (ucKeyCode){case KEY_DOWN_K1: /* K1键按下，求绝对值 */DSP_ABS();break;case KEY_DOWN_K2: /* K2键按下, 求和 */DSP_Add();break;case KEY_DOWN_K3: /* K3键按下，求点乘 */DSP_DotProduct();break;case JOY_DOWN_OK: /* 摇杆OK键按下，求乘积 */DSP_Multiplication();break;default:/* 其他的键值不处理 */break;}}}
}
11.9 总结
本期教程就跟大家讲这么多，还是那句话，可以自己写些代码调用本期教程中讲的这几个函数，如果可以的话，可以自己尝试直接调用这些DSP指令。
