Part1fbx简介

Autodesk FBX是Autodesk公司出品的一款用于跨平台的免费三维创作与交换格式的软件，通过FBX用户能访问大多数三维供应商的三维文件。FBX 文件格式支持所有主要的三维数据元素以及二维、音频和视频媒体元素。
FBX对于三维软件的兼容性非常非常强大，几乎所有的三维软件或者游戏引擎全部都支持导入FBX模型，所以FBX格式已然成为新时代的互导利器。

fbx有两种文件模型，一种是二进制文件，另外一种是ASCII文件。二进制文件文件大小和加载速度上面具有天然的优势，但是在可读性和易于集成方面不如ASCII文件。本来主要基于ASCII文件格式进行研究。

Part2fbx格式-ASCII

本章通过一系列示例来研究fbx的数据存储方法。这里在3dmax中新建一个正方体，属性如下：
1、系统单位为米
2、长、宽、高为1米
3、场景中位置为(0,1,0)
4、材质为pbr材质，名称为M001

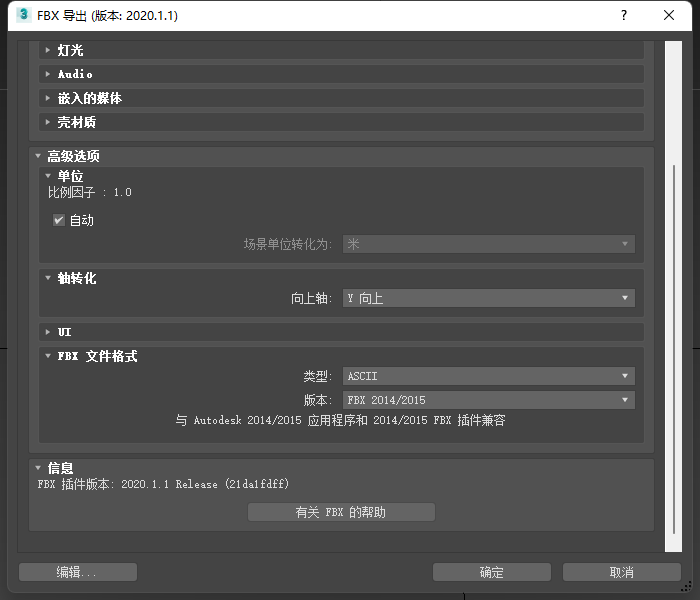

5、Z轴向上效果图和导出格式如下：

1全局配置

全局的配置存放在GlobalSettings结构里，通过UpAxis表示向上的坐标轴，其中Y轴向上值为1，若Z轴向上值为2。通过OriginalUnitScaleFactor存放系统单位，值为100表示单位为1米。示例如下

GlobalSettings:  {Version: 1000Properties70:  {P: "UpAxis", "int", "Integer", "",2P: "OriginalUnitScaleFactor", "double", "Number", "",100.00000066}
}

2默认设置

对象的默认属性存储在Object definitions字段。这样就可以不在下面的具体定义中体现默认值了，可以有效地减少存储空间。例如网格体的部分默认属性设置示例如下：

ObjectType: "Model" {Count: 1PropertyTemplate: "FbxNode" {Properties70:  {P: "QuaternionInterpolate", "enum", "", "",0P: "RotationStiffnessX", "double", "Number", "",0P: "RotationStiffnessY", "double", "Number", "",0P: "RotationStiffnessZ", "double", "Number", "",0P: "AxisLen", "double", "Number", "",10P: "PreRotation", "Vector3D", "Vector", "",0,0,0P: "PostRotation", "Vector3D", "Vector", "",0,0,0P: "RotationActive", "bool", "", "",0}}}

3对象定义

对象的定义是整个fbx格式中最核心的单元，这里定义了几何形状、模型、材质等组成模型的必要元素。

Geometry对象

保存了对象的顶点、多边形、法线、UV、材质。

顶点数据格式如下

Vertices: *24 {a: -0.5,-0.5,0,0.5,-0.5,0,-0.5,0.5,0,0.5,0.5,0,-0.5,-0.5,1,0.5,-0.5,1,-0.5,0.5,1,0.5,0.5,1}

这里实际上只有8个顶点，因为每个顶点坐标需要用(x,y,z)三个值来表示。

多边形格式如下：

PolygonVertexIndex: *24 {a: 0,2,3,-2,4,5,7,-7,0,1,5,-5,1,3,7,-6,3,2,6,-8,2,0,4,-7}

这里为了区分模型网格是三角面还是四边面，如果数据每隔三个为负数则为三角面，每隔四个为四边面。
如何将负数的索引值转成有效索引数据呢？
假如n为负数索引值，m = |n|-1 。m为计算后的正确索引值。可以看到我们是每隔四个一个负数，这说明我们是四边形。

另外法线信息存储在LayerElementNormal中，uv信息存储在LayerElementUV中，材质信息存储在LayerElementMaterial中。这些信息与模型关联通过总的Layer来进行。示例如下：

Layer: 0 {Version: 100LayerElement:  {Type: "LayerElementNormal"TypedIndex: 0}LayerElement:  {Type: "LayerElementMaterial"TypedIndex: 0}LayerElement:  {Type: "LayerElementUV"TypedIndex: 0}}

Model对象

Model对象主要用来存储我们模型的平移、旋转、缩放信息。如我们模型在场景中坐标为(0,1，0)通过Lcl Translation字段来存储，示例如下

Model: 2358487033216, "Model::Box001", "Mesh" {Version: 232Properties70:  {P: "InheritType", "enum", "", "",1P: "ScalingMax", "Vector3D", "Vector", "",0,0,0P: "DefaultAttributeIndex", "int", "Integer", "",0P: "Lcl Translation", "Lcl Translation", "", "A",0,1,0P: "MaxHandle", "int", "Integer", "UH",15}Shading: TCulling: "CullingOff"}

Material对象

材质对象通过Material来标识，这里我们存储的是pbr此安置，定义示例如下：

Material: 2356630663440, "Material::M001", "" {Version: 102ShadingModel: "unknown"MultiLayer: 0Properties70:  {P: "SpecularColor", "ColorRGB", "Color", "",1,1,1P: "SpecularFactor", "double", "Number", "",2P: "ShininessExponent", "double", "Number", "",1024P: "TransparencyFactor", "double", "Number", "",0P: "EmissiveColor", "ColorRGB", "Color", "",0,0,0P: "EmissiveFactor", "double", "Number", "",0P: "3dsMax", "Compound", "", ""P: "3dsMax|ClassIDa", "int", "Integer", "",2121471519}}

对象关联

通过Connections字段来实现Geometry对象、Model对象、Material对象以及父子节点的关联。示例如下：

Connections:  {;Model::Box001, Model::RootNodeC: "OO",2358487033216,0;Geometry::, Model::Box001C: "OO",2358344616656,2358487033216;Material::M001, Model::Box001C: "OO",2356630663440,2358487033216}

对象的关联分为四种类型：

● OO: Object (source) to Object (destination).
● OP: Object (source) to Property (destination).
● PO: Property (source) to Object (destination).
● PP: Property (source) to Property (destination).

子节点往往通过source来表示。材质和几何体也通过source来表示，我们这里有3个连接，分别代表：
1 、Box001的父节点是RootNode
2 、Box001的几何体是id为2358344616656的几何体
3 、Box001的材质是M001材质
