ECCV2020-DETR-End to End Object Detection with Transformers

arxiv

[打开本地pdf](eccv2020-DETR-End to End Object Detection with Transformers.pdf)

github仓库

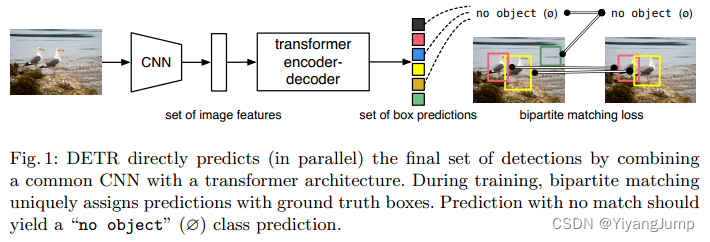

DETR的卖点是End-to-End, 它没有复杂的后处理，把目标检测问题当作集合预测问题，直接输出框(只是转换cxcywh和乘宽高)。大致的流程为

1. cnn抽取特征

2. 把特征送入transformer encoder-decoder, 输出N(本文N=100)个预测

3. 训练时把这N个预测和gt做二分图匹配，匹配上的"预测-gt对"，计算loss

4. 预测时输出置信度大于阈值的框

   稍微细节一点的流程举例如下


5. 如输入是3x800x1066的图片，经过cnn backbone后，输出2048x25x34的图像特征, 宽高降采样为1/8

backbone = nn.Sequential(*list(resnet50(pretrained=True).children())[:-2])
x = backbone(inputs)  # bx2048x25x34

2. 这里需要一个transformer做encoder, decoder, 设置隐藏层维度hidden_dim为256，encoder, decoder内有6层，8头

transformer = nn.Transformer(256, 8, 6, 6)

3. 图像特征需要transformer隐藏层保持一个维度, , 输出的图像特征维度是256x25x34

conv = nn.Conv2d(2048, 256, 1)
h = conv(x)  # bx256x25x34

4. 图像特征要被拉平为序列，序列本身缺乏位置信息，需要给他们加上位置编码，位置编码其实就是一组维度和序列相同的向量，每个位置唯一即可（这里是根据论文的伪代码改编的，实际的代码里还是用的sine和learned）, 维度须和图像特征一致

row_embed = nn.Parameter(torch.rand(25, 256 // 2))
col_embed = nn.Parameter(torch.rand(34, 256 // 2))
pos = torch.cat([col_embed.unsqueeze(0).repeat(25, 1, 1),    # bx25x34x128row_embed.unsqueeze(1).repeat(1, 34, 1)     # bx25x34x128
], dim=-1)                                      # bx25x34x256

5. 将图像特征和位置编码融合（detr实际代码中，位置编码加在qk上, 这里的伪代码是在qkv都加了)。

pos = pos.flatten(0, 1).unsqueeze(1) # 850x1x256
h = h.flatten(2).permute(2, 0, 1)    # 850xbx256
encoder_input = pos + h              # 850xbx256

6. transformer输出100个预测(设置的)，decoder需要100个query, 维度也是256

object_query = nn.Parameter(torch.rand(100, 256))  # 100x256
object_query = object_query.unsqueeze(1)           # 100x1x256
tout = transformer(encoder_input, object_query)    # 100xbx256

7. 全连接把100个预测转化为置信度和框坐标, 就是上图中的FFNs(Prediction Feed-forward networks)

linear_class = nn.Linear(256, 91)
linear_bbox = nn.Linear(256, 4)
logits = linear_class(tout)   # 100xbx91
bboxes = linear_bbox(tout)    # 100xbx4

DETR使用scipy.optimize.linear_sum_assignment来做预测和gt的匹配，它的输入是cost matrix，对于一张图就是100xnum_gt的矩阵，i行j列的值为第i个预测与第j个gt的loss, 它返回的是一组匹配的索引，这组匹配的总loss是所有可能的匹配中最小的。

在这之前需要计算每个预测和每个gt的loss，它包含

• 分类loss: -prob[target_class]

• L1loss: torch.cdist(out_bbox, target_bbox, p=1)

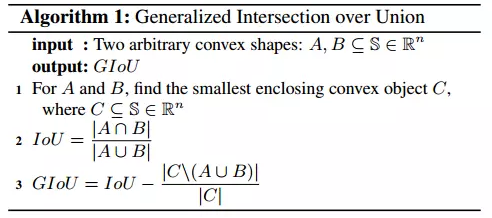

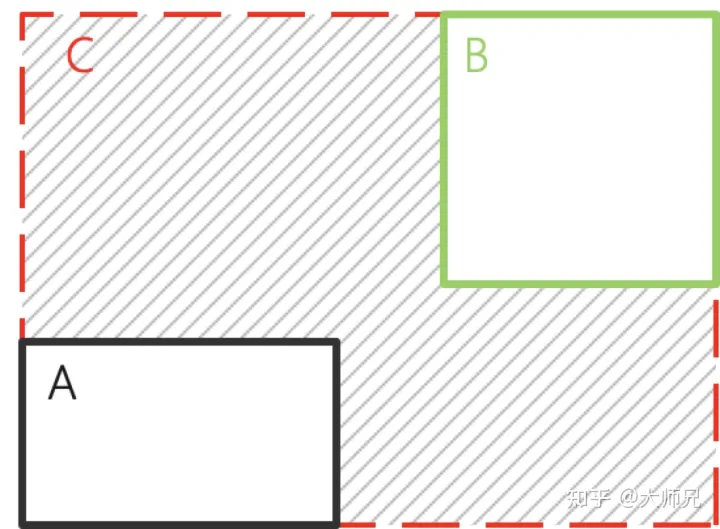

• giou loss:

  •

为了好收敛吧，它在每层decoder的输出都算了loss, 辅助loss是一种常见的trick。

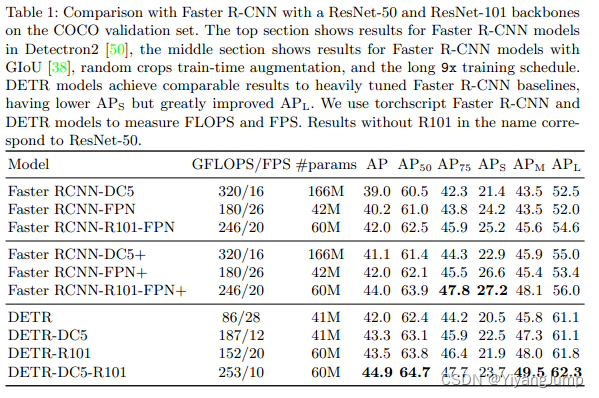

它最好的DETR-DC5-R101的AP=44.9，不如当时最好的检测网络(coco ap=58 huawei 2020-06-11), 他达到了detectron2中 Faster RCNN的水平，下表第一组是detectron中 Faster RCNN，第二组是使用了和DETR一样的训练策略，loss的Faster RCNN. 最后一组为DETR. 注意DETR-DC5-R101和Faster RCNN-R101-FPN+, 参数量相同，gflops相近，但是fps却只有faster rcnn一半，说明相同参数量和计算量下是比faster rcnn慢的。也说明参数量，gflops和速度fps没有直接的关系。DETR和第二栏的faster rcnn+比较，APL要高6个点，APS要低4个点，说明DETR对小物体表现差，对大物体表现好，毕竟没有加FPN之类的结构，也没有针对小物体做针对处理。

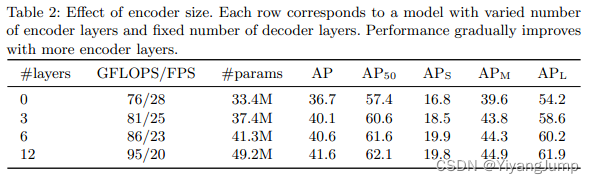

它对encoder的层数做了消融实验，层数越多，精度越高

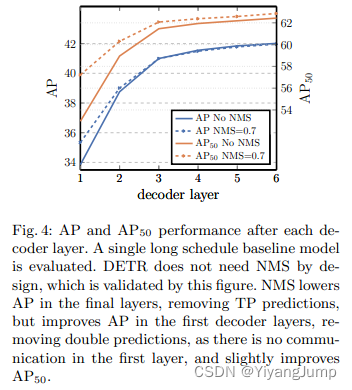

对decoder的层数也做了实验，decoder层数越多，就越接近使用nms的性能

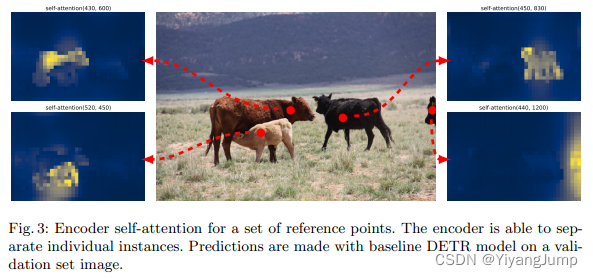

他们可视化了encoder中的自注意力，就是选择下图中4个参考点，并绘制出整图各位置和参考点的自注意力(应该是softmax(qk)），自注意力高的位置接近牛的分割mask了，他想说明encoder的自注意力学到了目标物的区域。

还可视化了decoder中object_query的注意力，表明decoder更关注物体的边缘区域。

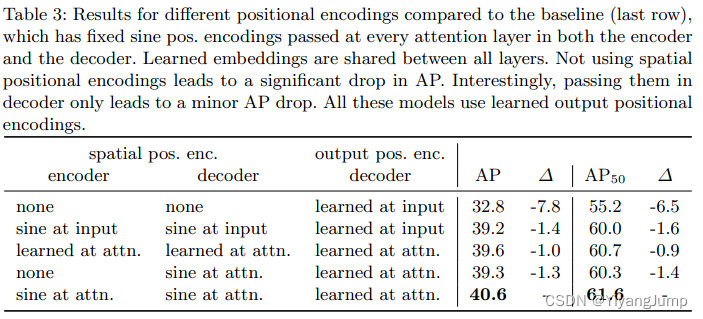

下面这个消融实验非常有意思，spatial pos表示encoder部分的位置编码，output pos其实是object_query, 就是那100个query, 这是必须要使用的. encoder中spatial pos加在qk上，decoder中加在k上，output pos加在decoder的q上。

• sine表示使用sin cos的位置编码

• learned表示使用位置序号乘以可学习的weight作为位置编码

• at input表示只加在输入上 (标准的transfomer)

• at attn表示加在输入和encoder或decoder所有中间层上

• none表示不使用位置编码

不使用spatial pos也有32的ap, 使用了spatial pos有明显提升(AP32->39), 最好的结果来自于每层都加位置编码，比标准的transformer(只加在输入)好1.4（AP39.2->40.6）, spatial pos用sine at attn比用learned at attn好1.0(AP39.6->40.6)

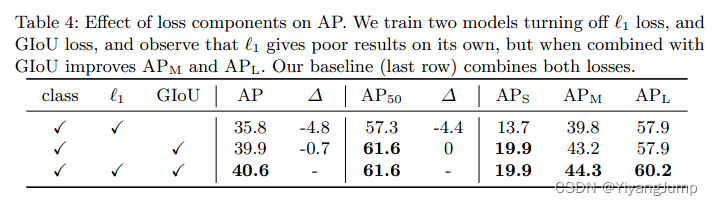

在loss中，giou loss的提升最大, 下表AP35.8->39.9

DETR给了一份可读性很高的伪代码，很好滴帮助理解detr，前面的详细步骤也是照这个伪代码改的。过去也有人用集合预测做过目标检测，但是不work，detr 能work的主要原因还是在transfomer上. DETR给端到端的目标检测做了一个很好的示范。
