1.　　前言

读者朋友们大家好！（很久很久）之前，我们为大家介绍了SLAM的基本概念和方法。相信大家对SLAM，应该有了基本的认识。在忙完一堆写论文、博士开题的事情之后，我准备回来继续填坑：为大家介绍SLAM研究的方方面面。如果前两篇文章算是"初识"，接下来几篇就是"渐入佳境"了。在第三篇中，我们要谈谈SLAM中的各个研究点，为研究生们（应该是博客的多数读者吧）作一个提纲挈领的摘要。然后，我们再就各个小问题，讲讲经典的算法与分类。我有耐心讲，你是否有耐心听呢？

在《SLAM for Dummy》中，有一句话说的好："SLAM并不是一种算法，而是一个概念。（SLAM is more like a concept than a single algorithm.）"所以，你可以和导师、师兄弟（以及师妹，如果有的话）说你在研究SLAM，但是，作为同行，我可能更关心：你在研究SLAM中的哪一个问题。有些研究者专注于实现一个具体的SLAM系统，而更多的人则是在研究SLAM里某些方法的改进。做应用和做理论的人往往彼此看不起，不过二者对科研都是有贡献的。作为研究生，我还是建议各位抓住SLAM中一个小问题，看看能否对现有的算法进行改进或者比较。不要觉得这种事情肤浅，它是对研究有实际帮助和意义的。同时，我也有一些朋友，做了一个基于滤波器/图优化的SLAM实现。程序是跑起来了，但他/她不知道自己有哪些贡献，钻研了哪个问题，写论文的时候就很头疼。所以，作为研究生，我建议你选择SLAM中的一个问题，改进其中的算法，而不是先找一堆程序跑起来再说。

那么问题来了：SLAM方面究竟有哪些可以研究的地方呢？我为大家上一个脑图。

这个图是从我笔记本上拍下来的（请勿吐槽字和对焦）。可以看到，以SLAM为中心，有五个圈连接到它。我称它为Basic Theory（基础理论）、Sensor（传感器）、Mapping（建图）、Loop Detection（回环检测）、Advanced Topic（高级问题）。这可以说是SLAM的研究方向。下面我们"花开五朵，各表一枝"。

2.　　基本理论

SLAM的基本理论，是指它的数学建模。也就是你如何用数学模型来表达这个问题。为什么说它"基本"呢？因为数学模型影响着整个系统的性能，决定了其他问题的处理方法。在早先的研究中（86年提出[1]至21世纪前期[2]），是使用卡尔曼滤波器的数学模型的。那里的机器人，就是一个位姿的时间序列；而地图，就是一堆路标点的集合。什么是路标点的集合？就是用表示每一个路标，然后在滤波器更新的过程中，让这三个数慢慢收敛。

那么，请问这样的模型好不好？

好处是可以直接套用滤波器的求解方法。卡尔曼滤波器是很成熟的理论，比较靠谱。

缺点呢？首先，滤波器有什么缺点，基于它的SLAM就有什么缺点。所以EKF的线性化假设啊，必须存储协方差矩阵带来的资源消耗啊，都成了缺点（之后的文章里会介绍）。然后呢，最直观的就是，用表示路标？万一路标变了怎么办？平时我们不就把屋里的桌子椅子挪来挪去的吗？那时候滤波器就挂了。所以啊，它也不适用于动态的场合。

这种局限性就是数学模型本身带来的，和其他的算法无关。如果你希望在动态环境中跑SLAM，就要使用其他模型或改进现有的模型了。

SLAM的基本理论，向来分为滤波器和优化方法两类。滤波器有扩展卡尔曼滤波（EKF）、粒子滤波（PF），FastSLAM等，较早出现。而优化方向用姿态图（Pose Graph），其思想在先前的文章中介绍过。近年来用优化的逐渐增多，而滤波器方面则在13年出现了基于Random Finite Set的方法[3]，也是一个新兴的浪潮[4]。关于这些方法的详细内容，我们在今后的文章中再进行讨论。

作为SLAM的研究人员，应该对各种基本理论以及优缺点有一个大致的了解，尽管它们的实现可能非常复杂。

3.　　传感器

传感器是机器人感知世界的方式。传感器的选择和安装方式，决定了观测方程的具体形式，也在很大程度上影响着SLAM问题的难度。早期的SLAM多使用激光传感器（Laser Range Finder），而现在则多使用视觉相机、深度相机、声呐（水下）以及传感器融合。我觉得该方向可供研究点有如下几个：

如何使用新兴传感器进行SLAM。 要知道传感器在不断发展，总有新式的东西会出来，所以这方面研究肯定不会断。
不同的安装方式对SLAM的影响。 举例来说，比如相机，顶视（看天花板）和下视（看地板）的SLAM问题要比平视容易很多。为什么容易呢？因为顶/下视的数据非常稳定，不像平视，要受各种东西的干扰。当然，你也可以研究其他的安装方式。
改进传统传感器的数据处理。 这部分就有些困难了，因为经常传感器已经有很多人在使用，你做的改进，未必比现有的成熟方法更好。

4.　　建图

建图，顾名思议，就是如何画地图呗。其实，如果知道了机器人的真实轨迹，画地图是很简单的一件事。不过，地图的具体形式也是研究点之一。比如说常见的有以下几种：

路标地图。
　　地图由一堆路标点组成。EKF中的地图就是这样的。但是，也有人说，这真的是地图吗（这些零零碎碎的点都是什么啊喂）？所以路标图尽管很方便，但多数人对这种地图是不满意的，至少看上去不像个地图啊。于是就有了密集型地图（Dense map）。

度量地图（Metric map）

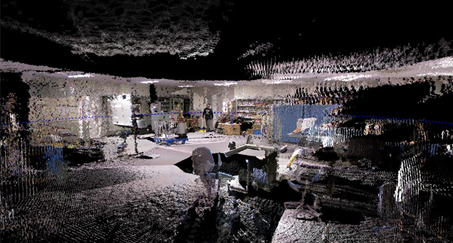

　　通常指2D/3D的网格地图，也就是大家经常见的那种黑白的/点云式地图。点云地图比较酷炫，很有种高科技的感觉。它的优点是精度比较高，比如2D地图可以用0-1表示某个点是否可通过，对导航很有用。缺点是相当吃存储空间，特别是3D，把所有空间点都存起来了，然而大多数角角落落里的点除了好看之外都没什么意义……

拓扑地图（Topological map）
　　拓扑地图是比度量地图更紧凑的一种地图。它将地图抽象为图论中的"点"和"边"，使之更符合人类的思维。比如说我要去五道口，不知道路，去问别人。那人肯定不会说，你先往前走621米，向左拐94.2度，再走1035米……（这是疯子吧）。正常人肯定会说，往前走到第二个十字路口，左拐，走到下一个红绿灯，等等。这就是拓扑地图。

混合地图。
　　既然有人要分类，就肯定有人想把各类的好处揉到一起。这个就不多说了吧。

5.　　回环检测

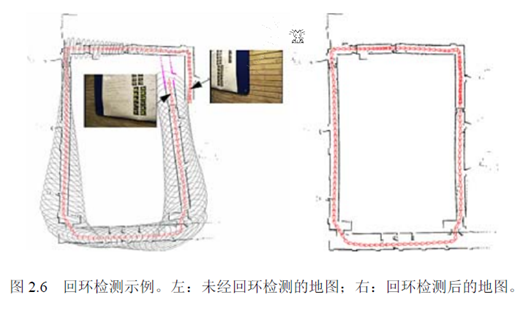

回环检测，又称闭环检测（Loop closure detection），是指机器人识别曾到达场景的能力。如果检测成功，可以显著地减小累积误差。

回环检测目前多采用词袋模型（Bag-of-Word），研究计算机视觉的同学肯定不会陌生。它实质上是一个检测观测数据相似性的问题。在词袋模型中，我们提取每张图像中的特征，把它们的特征向量（descriptor）进行聚类，建立类别数据库。比如说，眼睛、鼻子、耳朵、嘴等等（实际当中没那么高级，基本上是一些边缘和角）。假设有10000个类吧。然后，对于每一个图像，可以分析它含有数据库中哪几个类。以1表示有，以0表示没有。那么，这个图像就可用10000维的一个向量来表达。而不同的图像，只要比较它们的向量即可。

回环检测也可以建成一个模型识别问题，所以你也可以使用各种机器学习的方法来做，比如什么决策树/SVM，也可以试试Deep Learning。不过实际当中要求实时检测，没有那么多时间让你训练分类器。所以SLAM更侧重在线的学习方法。

6.　　高级话题

前面的都是基础的SLAM，只有"定位"和"建图"两件事。这两件事在今天已经做的比较完善了。近几年的RGB-D SLAM[5], SVO[6], Kinect Fusion[7]等等，都已经做出了十分炫的效果。但是SLAM还未走进人们的实际生活。为什么呢？

因为实际环境往往非常复杂。灯光会变，太阳东升西落，不断的有人从门里面进进出出，并不是一间安安静静的空屋子，让一个机器人以2cm/s的速度慢慢逛。论文中看起来酷炫的算法，在实际环境中往往捉襟见肘，处处碰壁。向实际环境挑战，是SLAM技术的主要发展方向，也就是我们所说的高级话题。主要有：动态场景、语义地图、多机器人协作等等。

7.　　小结

本文向大家介绍了SLAM中的各个研究点。我并不想把它写成综述，因为不一定有人愿意看一堆的参考文献，我更想把它写成小故事的形式。

最后，让我们想象一下未来SLAM的样子吧：

有一天，小萝卜被领进了一家新的实验楼。在短暂的自我介绍之后，他飞快地在楼里逛了一圈，记住了哪里是走廊，哪儿是房间。他刻意地观察各个房间特有的物品，以便区分这些看起来很相似的房间。然后，他回到了科学家身边，协助他的研究。有时，科学家会让他去各个屋里找人，找资料，有时，也带着他去认识新安装的仪器和设备。在闲着没事时，小萝卜也会在楼里逛逛，看看那些屋里都有什么变化。每当新的参观人员到来，小萝卜会给他们看楼里的平面图，向他们介绍各个楼层的方位与状况，为他们导航。大家都很喜欢小萝卜。而小萝卜明白，这一切，都是过去几十年里SLAM研究人员不断探索的结果。
