超详细！基于树莓派Python编程使用dht11温湿度模块
前言:
本人树莓派小白（电路知识也很有限），在树莓派上使用dht11模块时没有在网络上找到 很详细的教程，因此经历两天的摸索才得以正确使用该模块，所以我萌生了写一篇较为详细的教程的想法。如果同为小白，仔细研究dht11的使用会为其他的模块使用打下坚实的基础（例如：超声波模块、寻路模块等），如果你没有耐心看完本文可去文章末尾拿代码。
一、材料
1.树莓派
2.dht11温度模块
3.杜邦线(买模块一般都会送)
二、连线

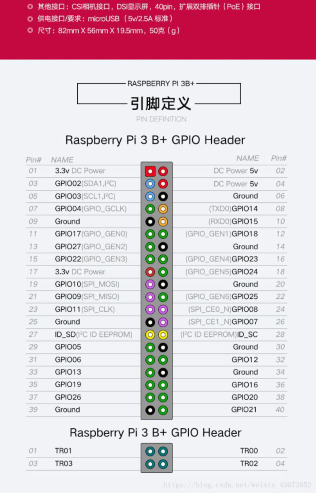

dht11模块包含三个引脚:VCC(正极3.3v)、DATA(数据传输口)、GND(负极或0电位)树莓派GPIO参考图(本文使用BOARD编码即下图的编码模式)
其中VCC接树莓派任意3.3v接口
DATA接树莓派任意GPIO(本文接12)
GND接树莓派任意GND
VCC与GND勿接反(据说接反必烧)
三、dht11通信原理及对应Python编程
1.首先，对进行准备工作，引入一些库(官网系统自带，无需安装)和定义一下引脚。
import RPi.GPIO as GPIO #引入RPi.GPIO模块，并实例化为GPIO，简化后面的模块调用
import time #引入time模块
GPIO.setmode(GPIO.BOARD) #定义GPIO编码方式
time.sleep(2) #由于dht11的采样周期间隔为2s，此处防止dht无方响应
Pin=12 #定义引脚，使用哪个就定义哪个2.DATA 用于树莓派与 DHT11之间的通讯和同步，采用单总线数据格式,一次通讯时间4ms左右，数据分整数部分和小数部分，一次完整的数据传输为40bit(40个二进制数),高位先出（代码在第5点处一并说明）（dht11与树莓派的通信过程见下图）。
3.dht11默认处于高电平状态 ，当树莓派发送开始信号(1段大于18μs的低电平)，dht11接收到树莓派的开始信号后会转为工作模式，此时应将树莓派转的GPIO转为高电平状态然后将GPIO转为输入模式用于接收dht11的信号。
GPIO.setup(Pin,GPIO.OUT) #将GPIO设置为输出模式
GPIO.output(Pin,0) #向dht11发送低电平（开始信号）（其中0可以用Flase、GPIO.low代替，下文的1同理）
time.sleep(0.02) #低电平持续时间0.02s大于dht11要求的0.018s
GPIO.output(Pin,1) #向dht11发送高电平（理论上可以取消，但是实际使用中不发送高概率出错）
GPIO.setup(Pin,GPIO.IN) #将GPIO转为输入模式，用以接收dht11的信号
4.接收到开始信号后dht11首先会发送一段持续80μs的低电平信号和80μs的高电平信号以回复树莓派的开始信号，然后将会发送40bit(40个二进制数)的湿度温度数据，每个bit都将以一段持续50μs的低电平信号开始(信号的开头是一样的，因此无法判断是0还是1)，然后续以一段时间不等的高电平信号，其中如果发送二进制"0"将持续26-28μs，二进制"1"将持70μs。因此后续编程将根据高电平信号持续的时间来判断dht11发送的信号是0还是1。（前三行赋值代码放到这里是便于理解，实际运行过程高概率因为数据接收不全卡死，在后面会介绍一下）
Bit=[] #定义列表，用以存储接收到的数据
Time=[] #存储数字0和数字1的高电位持续时间
K=0 #定义循环初始值
while GPIO.input(Pin)==0: #采用轮训检测dht的响应信号，如果输入高电平将跳出此循环（不懂可以查阅python的while continue用法）continue
while GPIO.input(Pin)==1: #采用轮训检测dht的响应信号continue
while K<40: #循环40次用以接收dht11的40bit数据while GPIO.input(Pin)==0:#因为每bit数据以低电平开始，故此。continuebegin=time.time() #低电平循环结束故此时是高电平信号，因此开始计时while GPIO.input(Pin)==1:#轮训高电平continueend=time.time() #获取高电平信号的结束时间#Time.append(end-begin)#此处为了确定0和1的高电平持续时间if (end-begin)<0.00003: #检测高电平的持续时间判断输入是0还是1（0.00003可以自测一下，取一个适合你的时间）Bit.append(0) #高电平小于0.00003s证明是0else:Bit.append(1) #高电平大于0.00003s证明是1K=K+1 #记录循环次数
#print(Time) #观察时间特点以确定上文0.00003的取值
5.将得到40bit数据进行拆分、校验并转换为10进制数输出。
humidity1bit=Bit[0:8] #根据dht11的信号原理获取所需的值（下同理）
humidity2bit=Bit[8:16]
temperature1bit=Bit[16:24]
temperature2bit=Bit[24:32]
checkbit = Bit[32:40]
humidity1=0
humidity2=0
temperature1=0
temperature2=0
check=0
for i in range(0,8): #循环8次，将二进制数转换为十进制数humidity1+=humidity1bit[i]*(2**(7-i))humidity2+=humidity2bit[i]*(2**(7-1))temperature1+=temperature1bit[i]*(2**(7-i))temperature2+=temperature2bit[i]*(2**(7-i))check+=checkbit[i]*(2**(7-i))
temperature=temperature1+temperature2*0.1 #获取温度值（注意dht11的使用说明中明文写到整数位后是小数位故应乘0.1）
humidity=humidity1+humidity2*0.1 #（网上大部分都没乘0.1，他们的运行结果是整数，足可见网上的帖子都是复制粘着的水文）
checknum=temperature1+humidity1+temperature2+humidity2 #计算前32位数的值
if checknum==check: #检查前32位的值是否与校验位相等print("temp:%s,hum:%s"%(temperature,humidity)) #相等输出温度和湿度
else:print("dht11 check was wrong. checknum:%s check:%s"%(
四、本人实际运行时遇到的一些错误
1.在准备阶段，由于dht11使用说明显示发送低电平开始信号后，可直接将GPIO调到输入模式。但是在实际操作过程中，将GPIO直接调到输入状态，后续接受到的数据高概率出现校验码不符的情况，如果在发送开始信号后加上发送高电平信号代码会减少此类错误。
2.本人第一次采用模块化编程，但是这种编程手段运行速度缓慢，会发生接收数据不全的情况，然后会卡到while循环的高电平状态，无法退出。
3.切记采用我这种检测高电平信号持续时间的方法，不要在whlie k ＜40:的循环内加入print等函数，不然会导致类似问题二循环不能退出的问题。
4.赋值语句要放到开头不然影响代码运行进度，而造成数据接收不全卡死在while循环内.（具体原因是dht11输出信号后会转入高电平状态，而赋值语句的加入影响代码运行进度使接收到的数据小于40bit而无法跳出while循环）
``
while K<40:while GPIO.input(Pin)==0:continuebegin=time.time()while GPIO.input(Pin)==1: #我断点测试卡到这里，符合推测continueend=time.time()if (end-begin)<0.00003:Bit.append(0)else:Bit.append(1)K=K+1
五、完整代码及注释
import RPi.GPIO as GPIO #引入RPi.GPIO模块，并实例化为GPIO，简化后面的模块调用
import time #引入time模块
Bit=[] #定义列表，用以存储接收到的数据
Time=[] #存储数字0和数字1的高电位持续时间
K=0 #定义循环初始值
GPIO.setmode(GPIO.BOARD) #定义GPIO编码方式
time.sleep(2) #由于dht11的采样周期间隔为2s，此处防止dht无方响应
Pin=12 #定义引脚，使用哪个就定义哪个
GPIO.setup(Pin,GPIO.OUT) #将GPIO设置为输出模式
GPIO.output(Pin,0) #向dht11发送低电平（开始信号）（其中0可以用Flase、GPIO.low代替，下文的1同理）
time.sleep(0.02) #低电平持续时间0.02s大于dht11要求的0.018s
GPIO.output(Pin,1) #向dht11发送高电平（理论上可以取消，但是实际使用中不发送高概率出错）
GPIO.setup(Pin,GPIO.IN) #将GPIO转为输入模式，用以接收dht11的信号
while GPIO.input(Pin)==0: #采用轮训检测dht的响应信号，如果输入高电平将跳出此循环（不懂可以查阅python的while continue用法）continue
while GPIO.input(Pin)==1: #采用轮训检测dht的响应信号continue
while K<40: #循环40次用以接收dht11的40bit数据while GPIO.input(Pin)==0:#因为每bit数据以低电平开始，故此。continuebegin=time.time() #低电平循环结束故此时是高电平信号，因此开始计时while GPIO.input(Pin)==1:#轮训高电平continueend=time.time() #获取高电平信号的结束时间#Time.append(end-begin)#此处为了确定0和1的高电平持续时间if (end-begin)<0.00003: #检测高电平的持续时间判断输入是0还是1（0.00003可以自测一下，取一个适合你的时间）Bit.append(0) #高电平小于0.00003s证明是0else:Bit.append(1) #高电平大于0.00003s证明是1K=K+1 #记录循环次数
#print(Time) #观察时间特点以确定上文0.00003的取值
humidity1bit=Bit[0:8] #根据dht11的信号原理获取所需的值（下同理）
humidity2bit=Bit[8:16]
temperature1bit=Bit[16:24]
temperature2bit=Bit[24:32]
checkbit = Bit[32:40]
humidity1=0
humidity2=0
temperature1=0
temperature2=0
check=0
for i in range(0,8): #循环8次，将二进制数转换为十进制数humidity1+=humidity1bit[i]*(2**(7-i))humidity2+=humidity2bit[i]*(2**(7-1))temperature1+=temperature1bit[i]*(2**(7-i))temperature2+=temperature2bit[i]*(2**(7-i))check+=checkbit[i]*(2**(7-i))
temperature=temperature1+temperature2*0.1 #获取温度值（注意dht11的使用说明中明文写到整数位后是小数位故应乘0.1）
humidity=humidity1+humidity2*0.1 #（网上大部分都没乘，他们的运行结果是整数，足可见网上的帖子都是复制粘着的水文）
checknum=temperature1+humidity1+temperature2+humidity2 #计算前32位数的值
if checknum==check: #检查前32位的值是否与校验位相等print("temp:%s,hum:%s"%(temperature,humidity)) #相等输出温度和湿度
else:print("dht11 check was wrong. checknum:%s check:%s"%(checknum,check))#不等输出前32位值和校验位值
六、附录
1.dht11原理：
链接：https://pan.baidu.com/s/1bdQ0y9RWzJmOeZz986PJDg
提取码：tqzh
2.Python代码下载：
链接：https://pan.baidu.com/s/1F4qF0RY_xuFe5OJhgowPUg
提取码：qgxz
3.本人亲测使用树莓派IDE运行出错概率远高于使用命令行：sudo python dht11.py
4.对与0和1的判断网上有与我不同的想法，他的想法很巧妙（通过检测在高电平持续时间内能进行多少次赋值运算，进而通过检测k值来判断高电平持续时间），但有点难以理解（不如我的来的直接）可作为参考（我的代码和他的代码均有一定概率出错）
while j < 40:k = 0while GPIO.input(channel) == GPIO.LOW:continuewhile GPIO.input(channel) == GPIO.HIGH:k += 1 if k > 100:breakif k < 8:data.append(0)else:data.append(1)j += 1
