EVPN简介

EVPN全称是Ethernet VPN，它最开始由RFC7432定义，RFC的全称是：BGP MPLS-Based Ethernet VPN，从名字上看，这是一个基于BGP和MPLS的L2 VPN。虽然这是一个2015年才有编号的RFC，但是当它还是草案时，很多厂商已经开始实现EVPN。

在这之前与MPLS相关的L2 VPN标准在很早前就提出过。这包括：

RFC4447提出基于LDP的VPWS（Virtual Private Wire Service）
RFC4762提出基于LDP的VPLS（Virtual Private LAN Service）
RFC4761提出基于BGP的VPLS。

VPLS可以看成是一个full mesh（拓扑中任意两个PE都相连）版本的VPWS。这些L2 VPN标准方案，在2006年左右提出，现在已经实际应用。VPLS可以把SP（Service Provider）网络看成一个大的Ethernet Switch，SP提供的PE端口可以看成这个大交换机的端口，而每个CE设备看成是连接在交换机上的设备。VPLS这种架构，便于用户理解和组建网络，但是随着发展，VPLS最大的问题也正是，实现上太过模拟一个Ethernet交换机。

一个交换机怎么工作的？主要这几个动作，Learn，Flood，Filter，Forward。交换机自身有转发表，记录了MAC地址对应的交换机端口。与路由器的路由表不一样，这个转发表并没有一个控制层（control plane）写入，而是通过数据层（data plane）的自学习建立。当交换机收到一个Ethernet Frame，交换机首先会将Frame的源MAC和入口端口记录在转发表中，之后交换机根据Frame的目的MAC，查表找到相应的端口将Frame发送出去。如果目的MAC在转发表中不存在，那么交换机会将这个Frame发送到除了入口端口的其他所有交换机端口（Flood），在响应设备返回的Ethernet Frame中，再记录MAC地址和交换机端口的关系。这样下一次发往这个MAC地址的Frame，没有必要再经过一次Flood。

VPLS采用同样的方式构建转发表，也就是说在数据层进行flood-learn，或者说是在SP提供的WAN上进行flood-learn。同样的，为了避免转发表无限膨胀，还需要给转发表设置aging，清除不活跃的转发条目。所有这些，随着网络规模的增加，对PE和WAN网络的造成了很大的负担，进而限制了VPLS的网络规模。所以，尽管VPLS还有其他的问题和限制，但其没有控制层，或者说数据层不受控制，是VPLS发展的最大问题。现在都说SDN架构，数据控制分离，到这还基本没有控制层，明显不合适，因此EVPN被提出。EVPN架构是在现有的BGP VPLS（RFC4761）方案上，参考了BGP/MPLS L3 VPN（RFC4364）的架构提出的。我们知道SDN架构是控制数据分离，应用在控制层之上构建。对于EVPN来说，控制层是MP-BGP，而EVPN可以看成是构建在MP-BGP上的应用。所以EVPN不仅仅是一种技术和架构，它也有应用场景的定义。更具体的说，EVPN不仅定义了L2 VPN的一种改进方案，还定义了各个应用场景下的行为，像multi-homing，fast convergence，auto-discovery，MAC mobility等等，这些场景都非常有意思。随着EVPN技术的讨论，EVPN也被用来传递IP路由信息，作为VXLAN等overlay网络的控制层，用来作为数据中心互联的控制层等。所有的这些场景和讨论，在一篇文章讲清楚不现实，讲清楚起码要一本书。本文只介绍EVPN的基本概念和简单场景，虽然基本和简单，这些内容是EVPN最核心的部分。

EVPN中的一些名词

EVI（EVPN Instance）：EVPN是一种虚拟私有网络，那么在一套物理设备上必然可以有多个同时存在的EVPN实例，每个实例独立存在。每个EVI连接了一组或者多组用户网络，构成一个或者多个跨地域的二层网络。
ET（Ethernet Tag）：刚刚说了，每个EVI可以构成一个或者多个二层网络。当EVI包含了多个二层网络时，通过Ethernet Tag来区分这些二层网络。如果我们把二层网络看成是广播域的话（Broadcast Domain），那么ET就是用来区分不同广播域的。

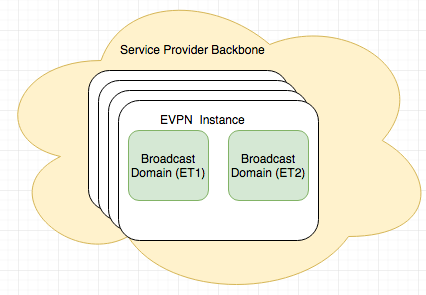

简单画了一下它们的关系。

Ethernet Segment：这是在CE同时连接到多个PE时才会有的概念。本文暂时不涉及多连接的情况。
MAC-VRF：PE上的虚拟转发单元，类似于BGP/MPLS L3 VPN中的VRF。通过将PE抽象出多个虚拟单元，可以支持多租户场景，使PE同时被多个EVI使用。MAC-VRF中包含了实际的MAC转发表。

EVPN服务模式

前面说过，每个EVI，是可以连接一组或多组网络。这与EVPN的三种服务模式相关。

VLAN-Based Service Interface

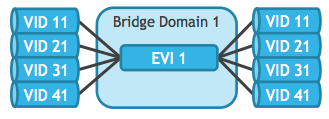

这种模式下，每个EVI只有一个广播域，连接一组用户网络。如下图所示：

这种模式隔离最好，每组网络都是独立的，缺点是太费EVI了，例如，一个用户如果需要10组L2 VPN网络，就需要10个EVI，而通常SP能提供的EVI数量是有限的。这种模式下，在EVI内部类似于一个FLAT网络。每个MAC-VRF中只有一张MAC转发表。

VLAN Bundle Service Interface

一个EVI有多个广播域，连接了多组用户网络，但是多组用户网络共用MAC转发表。如下图所示：

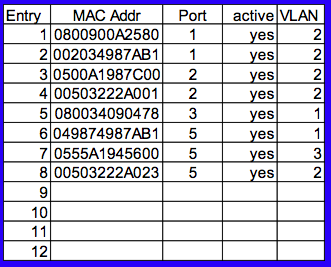

这种模式，EVI内部类似于VLAN with SVL（Shared VLAN learning）。实际上广播域还是一个，通过逻辑分组区分不同的VLAN。在这种模式下，每个MAC-VRF只有一张MAC转发表，但是转发表类似于下图所示：

端口5连接的CE对应了三个用户VLAN。由于多组用户网络共用MAC转发表，实际上是通过MAC地址来做转发决策，因此这种模式要求所有网络中MAC地址唯一。并且，EVPN连接的用户网络VLAN ID必须一致（如图所示）。举个例子，右边VID11的网络，有一条转发信息发送到了左边，左边为了实现多租户隔离，只能对某一个入口网络开放转发信息，这样才能做到多租户隔离，而由于只有一张转发表，EVI（更确切的说是MAC-VRF）只能允许VID11的入口网络使用这条转发信息。

VLAN-Aware Bundle Service Interface

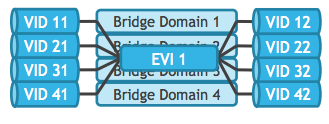

一个EVI有多个广播域，连接了多组用户网络，但是每组用户网络有自己独立的MAC转发表。如下图所示：

这种模式，EVI内部类似于VLAN with IVL（Independent VLAN learning）。每个MAC-VRF有多张MAC转发表，每张MAC转发表对应一个用户网络。MAC地址和ET同时用来做转发决策，通过ET定位到MAC转发表，再通过MAC地址在转发表内寻址。这种二手手机号码出售模式允许多组用户网络之间存在重复的MAC地址，并且每组网络的VLAN ID可以不一致。例如，左边VID12的转发信息，可以直接发到VID11对应的MAC-VRF中。这种模式能解决上面两种模式的问题，不过就是实现相对来说复杂一些。

EVPN的实现

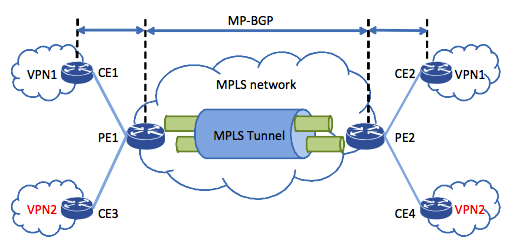

前面说过EVPN的实现参考了BGP/MPLS L3 VPN的架构。下面这个图就是一个BGP/MPLS L3 VPN的架构。EVPN架构在这个层面上是一样的。

控制层（control plane）

这里的控制层是指MAC转发信息的传递和MAC-VRF中MAC转发表的写入。具体的说，就是CE1的MAC地址，怎么发送到PE2，进而让PE2收到目的MAC是CE1 MAC地址的Ethernet Frame时，知道应该通过Tunnel发送到PE1。

CE1 -> PE1

CE-PE之间通常还是通过数据层进行MAC 学习。也就是说，PE1需要通过解析CE1发来的数据包，读取其中的源MAC地址，并记录在MAC-VRF中的MAC转发表中。通常这些数据包是设备发出的第一个数据包，例如DHCP，ARP等。采用这种传统的方式，一是CE不需要关心SP网络的实现，另一个是能更好的兼容CE设备。MAC-VRF也对应了一个RD（Route Distinguisher）和一组RT（Route Target）。RD用来区分EVPN实例的信息，RT用来过滤MAC 路由。这在之前介绍BGP/MPLS L3 VPN时有过详细的介绍，这里就不说了。好了，有关CE1的MAC转发信息到达了PE1，确切的说是到达了PE1内的MAC-VRF。

PE1 -> PE2/MP-BGP

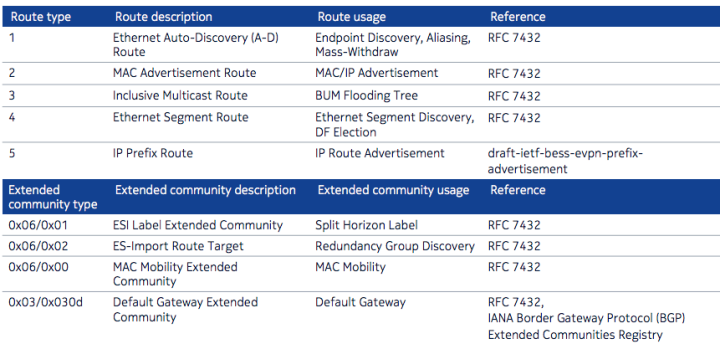

PE之间的MAC转发信息传递，是通过MP-BGP来进行，也就是在EVPN内部，MAC转发信息是通过控制层来传输。这是EVPN与VPLS最核心的区别。因为EVPN内部是SP网络了，SP想怎么玩都可以。MP-BGP是BGP-4的扩展，改版多次，最新的版本由RFC4760定义。EVPN中的MP-BGP本质上还是一个IBGP。现在PE1有了CE1的MAC转发信息，需要做的是封装成BGP数据传递给PE2。首先EVPN在MP-BGP中定义了自己的地址族（AFI 25，SAFI 70）。在这个地址族下，又定义了不同的NLRI（Network Layer Reachability Information）。同时EVPN也定义了多个新的BGP Extended Community（RFC4360），具体如下表所示。

看起来似乎很多，这里我们只看Route Type 2，也就是MAC/IP route，它的NLRI信息定义如下：

RD：RD与MAC-VRF关联，RD的作用是为了区分不同的EVI之间重复的信息，因为PE之间只有一条MP-BGP连接，但是同时存在多个EVI。RD在这里的作用与L3 VPN中一样。
ESI：前面说过，Ethernet Segment是与多连接相关，ESI用来区分多连接中的每条链路。
Ethernet Tag ID：Ethernet Tag ID是4个字节，可以包含12bit或者24bit的标识符。前面说过，Ethernet Tag是用来区分同一个EVI中的不同的广播域的。只有在VLAN-Aware Bundle Service Interface下，才存在多个广播域，Ethernet Tag ID才有意义。Ethernet Tag ID可以用来区分MAC/IP route属于MAC-VRF中的哪张MAC转发表。
MAC Address Length/MAC Address：MAC地址。这就是PE需要封装到BGP中的数据。
IP Address Length/IP Address：IP地址。注意这里的IP地址是可选的，这部分在后面讲ARP/ND时会再说。
MPLS Label：VPN label。在MPLS网络中传输时的内层标签。在数据层，PE根据MPLS label将收到的Ethernet Frame发送到相应的MAC-VRF，进而发送到对应的CE。

MAC/IP route还必须带上一到多个作为Extended community存在的RT。

PE1将这个MAC/IP route发送到PE2。与L3 VPN中的作用一样，PE2通过MAC/IP route中带的RT和自身的MAC-VRF的RT进行匹配，定位到哪些MAC-VRF接收这条路由。由于MAC-VRF可能存在多个转发表，因此可能还需要ET ID来确定路由具体写入到哪个转发表。

到此为止，PE1通过MP-BGP将MAC转发信息写到了PE2。现在PE2上的MAC-VRF知道了，对应的MAC应该转发到PE1上。

PE2

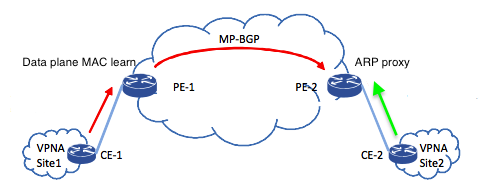

控制层数据到PE2 就结束了。前面介绍PE1传给PE2的MAC/IP route中，有一个可选的IP地址项。如果IP地址也随着MAC/IP route传输到了PE2，那么PE2已经有了响应ARP request的全部信息。此时，如果PE2收到了ARP request，没有必要广播出去。因此，EVPN定义PE2可以支持ARP proxy，这样可以避免ARP request在骨干网上广播，减少不必要的广播信息。

这是控制层MAC学习带来的好处。在VPLS模式下，PE2没有办法事先知道CE1的IP/MAC，只能通过ARP request广播来获取响应。

数据层（data plane）

接下来看一下数据层，例如CE2如何ping到CE1。

CE2 -> PE2

在ping之前，CE2因为不知道CE1的MAC地址，必须要先发送ARP request，通过CE1的IP地址查询CE1的MAC地址。前面说过PE2可以配置ARP proxy，这样PE2收到ARP request之后，直接将CE1的MAC地址放在ARP response中回送给CE2。CE2拿到MAC地址，组装Ethernet Header，将ping包发送到PE2。

PE2 -> PE1

PE2的MAC-VRF记录了MAC的转发信息，因此PE2知道，目的MAC是CE1 MAC的Ethernet Frame应该发送到PE1。PE2->PE1这部分实际上是跑在SP网络上。在EVPN下，定义了三种数据层。

先假设用MPLS作为数据层，VXLAN作为数据层以后有机会再单独介绍。

前面在控制层MAC/IP route中带的MPLS Label（VPN Label）在这里有用处了。它会被加到ping包中，之后为了在MPLS网络中传输，还会在MPLS Label Stack中加上Public Label。中间通过MPLS传输，这就是一个普通的MPLS unicast传输。到达PE1的，实际上是带上了VPN Label的ping包。

PE1 -> CE1

PE1收到的带VPN Label的ping包。这个VPN Label是PE1通过MP-BGP发往PE2的。因此，PE1必然知道这个VPN Label应该对应自己的哪个MAC-VRF。所以，VPN Label被剥离，ping包被发往相应的MAC-VRF，通过读取MAC-VRF中的MAC转发表，发往相应的端口，也就是CE1。这样，CE2 ping到了CE1。

这就是EVPN架构中最基本的内容。总的来说，EVPN架构与BGP/MPLS L3 VPN是一样的。只是这里的转发信息是MAC转发信息，而L3 VPN中的转发信息是IP prefix转发信息。
