一、前言

RAM（随机存取存储器）是计算机系统中的一种主要存储器件，用于存储和读取数据。在RAM中，单端口RAM（Single-port RAM）和双端口RAM（Dual-port RAM）是两种常见的类型，双端口RAM又分为真双端口（True dual-port RAM）和伪双端口RAM（Simple dual-port RAM）。

那么什么是单端口和双端口？又该如何区分真双端口和伪双端口？

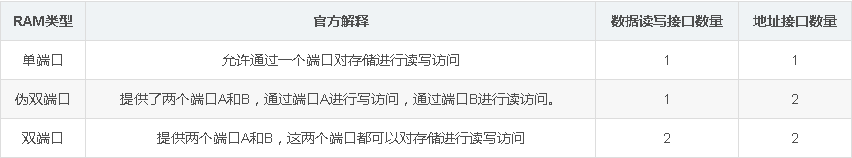

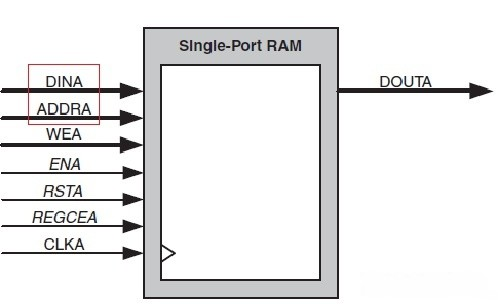

单端口RAM（Single-port RAM）： 输入只有一组数据线和一组地址线，读写共用地址线，输出只有一个端口。这意味着，如果CPU需要读取RAM中的数据并将其写入另一个位置，必须先执行读取操作，然后执行写入操作。这种延迟可能会影响计算机系统的性能。单端口RAM通常用于低端计算机系统或嵌入式系统中。如下图所示：

请在此添加图片描述

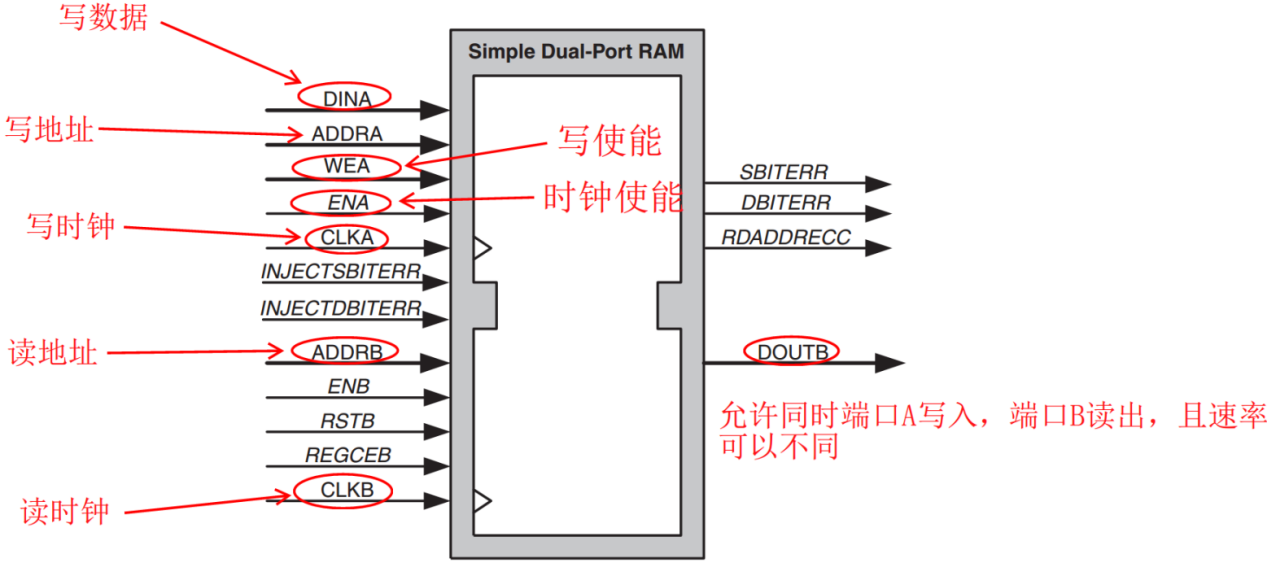

伪双端口RAM（Simple dual-port RAM）： 输入有一组数据线，两组地址线，输出只有一个端口。伪双端口RAM可以提供并行读写操作，避免了传统单端口RAM的等待时间，因此有更快的访问速度和响应时间。伪双端口RAM通常广泛应用于高性能数字信号处理器、图像处理器、视频采集卡等领域，以提高存储器的访问速度和效率，满足高速处理的需求。如下图所示：

请在此添加图片描述

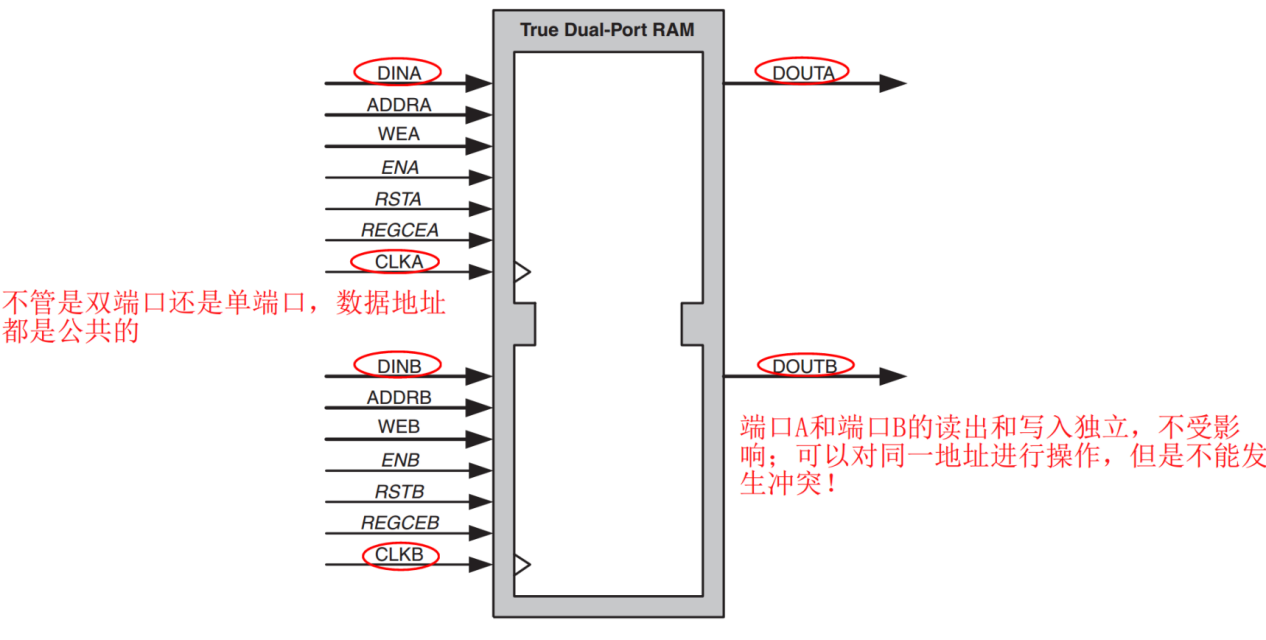

真双端口RAM（True dual-port RAM）： 输入有两组地址线和两组数据线，输出有两个端口。所以双口RAM两个端口都分别带有读写端口，可以在没有干扰的情况下进行读写，彼此互不干扰。这种RAM通常用于高端计算机系统中，因为它可以提高系统性能。例如，在多处理器系统中，多个处理器可以同时访问同一块双端口RAM，从而提高系统的并行处理能力。如下图所示：

请在此添加图片描述

总的来说：
单端口RAM：A不能同时读写，即A写时不可读，B读时不可写。
伪双端口RAM：AB可同时读写，但仅A写B读。
真双端口RAM：AB可同时读写，A可写可读，B可写可读。

请在此添加图片描述

在功能上与伪双端口RAM与FIFO较为相似，两者有何区别？

FIFO也是一个端口只读，另一个端口只写。FIFO与伪双口RAM的区别在于，FIFO为先入先出，没有地址线，不能对存储单元寻址；而伪双口RAM两个端口都有地址线，可以对存储单元寻址。伪双端口RAM主要用于高速数字信号处理，如通讯协议、图像处理等，因为它可以实现非常快速的读/写操作。而FIFO常用于缓冲和转换两个数据流之间的数据，例如音视频捕捉、交换机队列、路由器缓存等应用场景。实际上FIFO可由伪双端口RAM例化而成。

RAM和FIFO中的深度（Depth）和宽度（Width）指的是什么？

除了弄清单端口与双端口的区别，还得理解存储器最重要的两个参数——位宽、深度。存储器深度和位宽都是数字电路中的重要参数，两者具有不同的含义。

存储器深度（Depth）指存储器中可存储数据的位数或存储单元的个数（比如2的n次幂），即存储器的容量大小。而位宽（Width）则指存储器中每个存储单元所能存储的二进制值的位数。

例如，有一个 8 位宽、256 深度的存储器，意味着这个存储器可以存储 256 个 8 位的二进制数据。

本文将会从4位宽、16深度的三种存储器为例展开设计。

二、单端口

2.1 原理

输入只有一组数据线和一组地址线，读写共用地址线，输出只有一个端口。这意味着，如果CPU需要读取RAM中的数据并将其写入另一个位置，必须先执行读取操作，然后执行写入操作。

2.2 verilog代码

实现一个深度为16、位宽为4的单端口RAM。

//深度为16、位宽为4的端端口RAM
module ram_single_port#(parameter 		DATA_WIDTH = 4,//RAM数据位宽parameter 		ADDR_WIDTH = 4,//RAM地址位宽parameter 		DEPTH = 16	//RAM深度)(input				clk,input 				rst_n,input 				wr_en,//写使能input 	     [ADDR_WIDTH-1:0]	addr,//读写共用地址input 	     [DATA_WIDTH-1:0]	wr_data,//写入数据output  reg  [DATA_WIDTH-1:0]	re_data//读出数据);//定义一个深度为16、位宽为4的单端口RAM
reg   [DATA_WIDTH-1:0]     ram_data [DEPTH-1:0];//数据写入存储在RAM中
genvar i;
generatefor(i=0;i<DEPTH;i=i+1)always@(posedge clk or negedge rst_n) beginif(!rst_n) beginram_data[i] <= 0;endelse if(wr_en) begin	//使能高电平时写入	ram_data[addr] <= wr_data;	endelse beginram_data[addr] <= ram_data[addr]; endend
endgenerate//读出数据
always@(*) beginif(wr_en) beginre_data <= 0;endelse if(!wr_en) beginre_data <= ram_data[addr];endelse beginre_data <= re_data;end
endendmodule

2.3 Testbench

`timescale 1ns/1ps;//仿真时间单位1ns 仿真时间精度1ps
module ram_single_port_tb();parameter 	DATA_WIDTH = 4;
parameter 	ADDR_WIDTH = 4;
parameter 	DEPTH      = 16;//信号申明
reg				clk;
reg				rst_n;
reg				wr_en;
reg	[ADDR_WIDTH-1:0]	addr;
reg	[DATA_WIDTH-1:0]	wr_data;
wire[DATA_WIDTH-1:0]	re_data;//例化
ram_single_port u_ram_single_port(.clk    	(clk),.rst_n		(rst_n),.wr_en		(wr_en),.addr		(addr),.wr_data	(wr_data),.re_data	(re_data));//时钟生成
always  #5 clk = ~clk;//信号初始化以及赋值
integer i;
initial beginclk = 1;rst_n = 1;wr_en = 0;wr_data = 0;#5;rst_n = 0;wr_en = 0;#5;rst_n = 1;wr_en = 1;for (i = 0; i < DEPTH; i = i + 1) begin//写入数据赋初值@(posedge clk) beginaddr = i;wr_data = wr_data  + 1;endend#5;wr_en = 0;for (i = 0; i < 64; i = i + 1) begin//设置读出地址@(posedge clk) beginaddr = i;endend
endendmodule

2.4 仿真结果

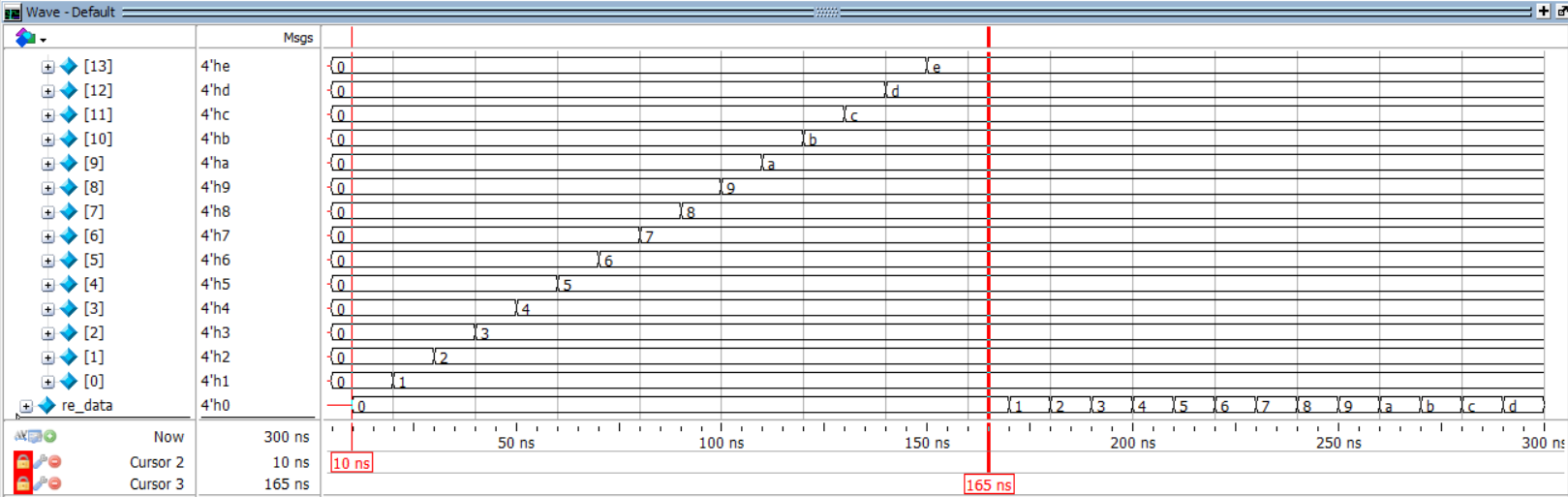

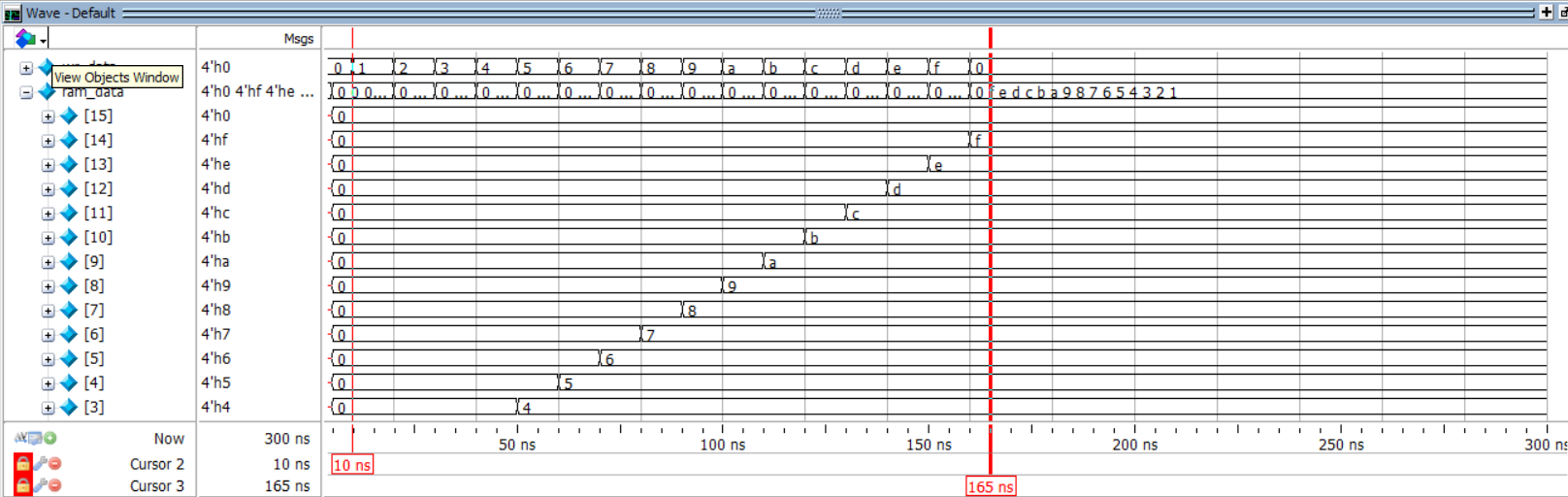

请在此添加图片描述

以165ns为分界线：左侧为数据的写入，此时无法进行读取数据；右侧为数据的读取，此时无法进行写入数据。RAM存储的数据为0-15总计16个数字，按照为此依次递增。

三、真双端口

3.1 原理

输入有两组地址线和两组数据线，输出有两个端口。所以双口RAM两个端口都分别带有读写端口，可以在没有干扰的情况下进行读写，彼此互不干扰。

3.2 verilog代码

实现一个深度为16、位宽为4的真双端口RAM。

//深度为16、位宽为4的真双端口RAM
module ram_true_dual_port #(parameter 		DATA_WIDTH = 4,//RAM数据位宽parameter 		ADDR_WIDTH = 4,//RAM地址位宽parameter 		DEPTH = 16	//RAM深度)(input           clk,input           rst_n,input           wr_en_a,//a端写使能input           re_en_a,//a端读使能input           [ADDR_WIDTH-1:0]   addr_a,//a端地址input   	    [DATA_WIDTH-1:0]   data_in_a,//a端输入数据output   reg    [DATA_WIDTH-1:0]   data_out_a,//a端输出数据input           wr_en_b,//b端写使能input           re_en_b,//b端读使能input           [ADDR_WIDTH-1:0]   addr_b,//b端地址input   	    [DATA_WIDTH-1:0]   data_in_b,//b端输入数据output   reg    [DATA_WIDTH-1:0]   data_out_b//b端输出数据);//定义一个深度为16、位宽为4的真双端口RAM
reg [DATA_WIDTH-1:0]    ram_data [DEPTH-1:0];  //a端、b端数据写入存储在RAM中
genvar i;
generatefor(i = 0; i < DEPTH; i = i + 1)always @(posedge clk or negedge rst_n)beginif(!rst_n)beginram_data[i] = 0;						endelse if (wr_en_a) begin//a端使能高电平时写入		ram_data[addr_a] <= data_in_a; endelse if (wr_en_b) begin //b端使能高电平时写入	 		ram_data[addr_b] <= data_in_b; endelse beginram_data[addr_a] =ram_data[addr_a];ram_data[addr_b] =ram_data[addr_b];endend
endgenerate//a端、b端读出数据
always @(posedge clk or negedge rst_n)beginif(!rst_n)begin							data_out_a <= 0;data_out_b <= 0;endelse if(re_en_a)begin		data_out_a <= ram_data[addr_a];					data_out_b <= data_out_b;endelse if(re_en_b)begindata_out_b <= ram_data[addr_b];					data_out_a <= data_out_a;endelse begindata_out_a <= data_out_a;data_out_b <= data_out_b;end
endendmodule

3.3 Testbench

`timescale 1ns/1ps;//仿真时间单位1ns 仿真时间精度1ps
module ram_true_dual_port_tb();parameter 	DATA_WIDTH = 4;
parameter 	ADDR_WIDTH = 4;
parameter 	DEPTH      = 16;//信号申明
reg           clk;
reg           rst_n;reg           wr_en_a;
reg           re_en_a;
reg           [ADDR_WIDTH-1:0]   addr_a;
reg   	      [DATA_WIDTH-1:0]   data_in_a;
wire          [DATA_WIDTH-1:0]   data_out_a;reg           wr_en_b;
reg           re_en_b;
reg           [ADDR_WIDTH-1:0]   addr_b;
reg    	      [DATA_WIDTH-1:0]   data_in_b;
wire	      [DATA_WIDTH-1:0]   data_out_b;//例化
ram_true_dual_port u_ram_true_dual_port(.clk			(clk),.rst_n			(rst_n),.wr_en_a		(wr_en_a),.re_en_a		(re_en_a),.addr_a			(addr_a),.data_in_a		(data_in_a),.data_out_a		(data_out_a),.wr_en_b		(wr_en_b),.re_en_b		(re_en_b),.addr_b			(addr_b),.data_in_b		(data_in_b),.data_out_b		(data_out_b));//时钟生成
always #5 clk = ~clk;//信号初始化以及赋值
integer i;
initial beginclk        = 1'b1;rst_n      = 1'b0;wr_en_a    = 1'b0;wr_en_b    = 1'b0;re_en_a    = 1'b0;re_en_b    = 1'b0;addr_a     = 1'b0;addr_b     = 1'b0;data_in_a  = 1'b0;data_in_b  = 1'b0;#30rst_n = 1'b1;//A写A读#20;wr_en_a= 1'b1; @(posedge clk) for (i=0;i<4;i=i+1)begin@(posedge clk) beginaddr_a = i;					data_in_a = data_in_a + 1;    endend#20;wr_en_a = 1'b0;re_en_a = 1'b1;  @(posedge clk) for (i=0;i<4;i=i+1)begin@(posedge clk)beginaddr_a = i;       endend//A写B读#20;re_en_a = 1'b0; wr_en_a = 1'b1; @(posedge clk) for (i=4;i<8;i=i+1)begin@(posedge clk) beginaddr_a = i;					data_in_a = data_in_a + 1;    endend#20;wr_en_a = 1'b0;re_en_b = 1'b1;  @(posedge clk) for (i=4;i<8;i=i+1)begin@(posedge clk)beginaddr_b = i;       endend//B写A读#20;re_en_b = 1'b0; wr_en_b = 1'b1; @(posedge clk) for (i=8;i<12;i=i+1)begin@(posedge clk) beginaddr_b = i;					data_in_b = data_in_b + 2;    endend#20;wr_en_b = 1'b0; re_en_a = 1'b1;  @(posedge clk) for (i=8;i<12;i=i+1)begin@(posedge clk)beginaddr_a = i;       endend//B写B读#20;re_en_a = 1'b0;  wr_en_b = 1'b1; @(posedge clk) for (i=12;i<16;i=i+1)begin@(posedge clk) beginaddr_b = i;					data_in_b = data_in_b + 2;    endend#20;wr_en_b = 1'b0; re_en_b = 1'b1;  @(posedge clk) for (i=12;i<16;i=i+1)begin@(posedge clk)beginaddr_b = i;       endendendendmodule

3.4 仿真结果

（1）整体

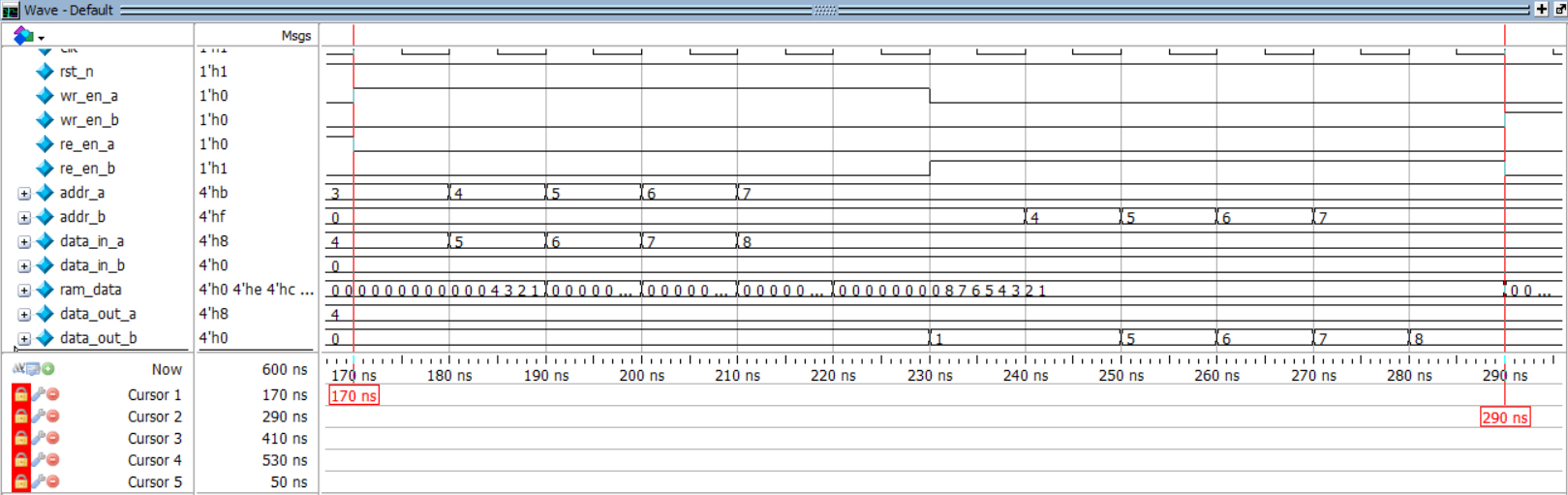

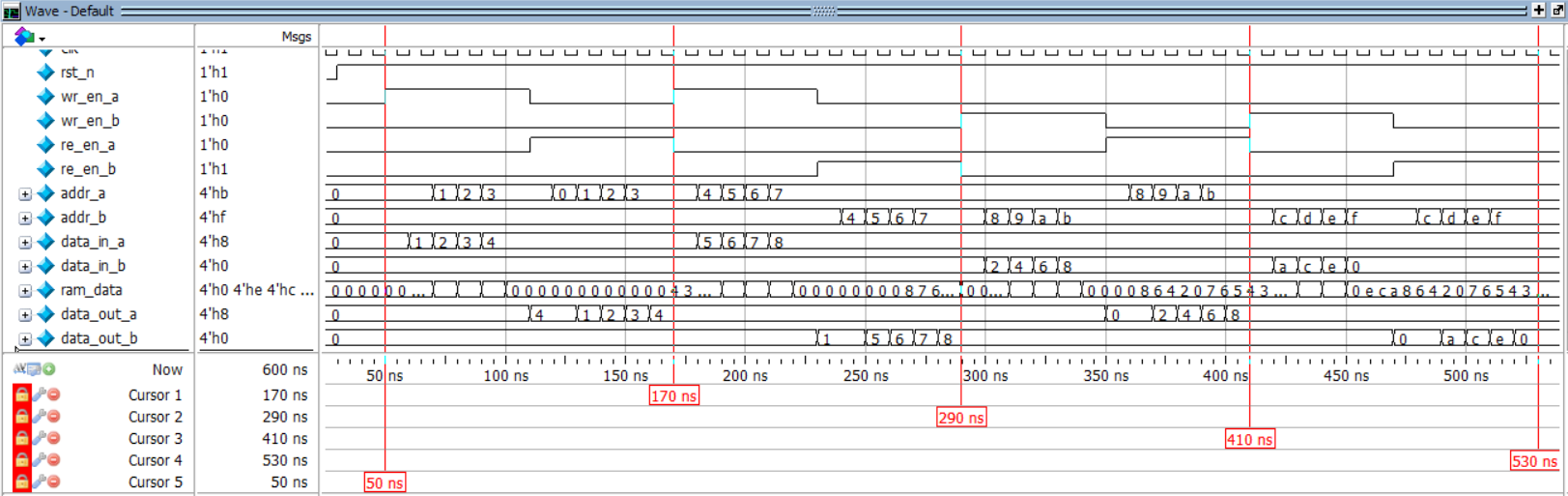

请在此添加图片描述

50ns—170ns：A写入数据A读出数据
170ns—290ns：A写入数据B读出数据
290ns—410ns：B写入数据A读出数据
410ns—530ns：B写入数据B读出数据

（2）ram_data

请在此添加图片描述

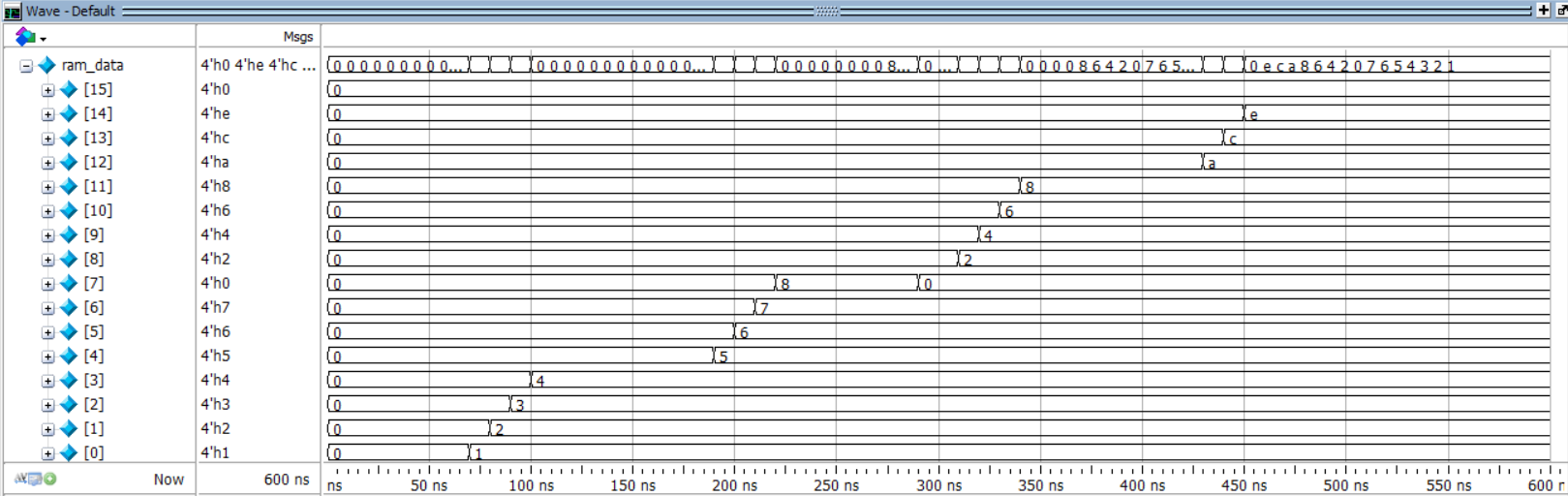

B端写入的数据与A端不同，A是连续的数据输入，B是间隔的数据输入（即是在自身的基础上不断+2得到的），整个RAM写入的数据如上所示。

（3）A写A读

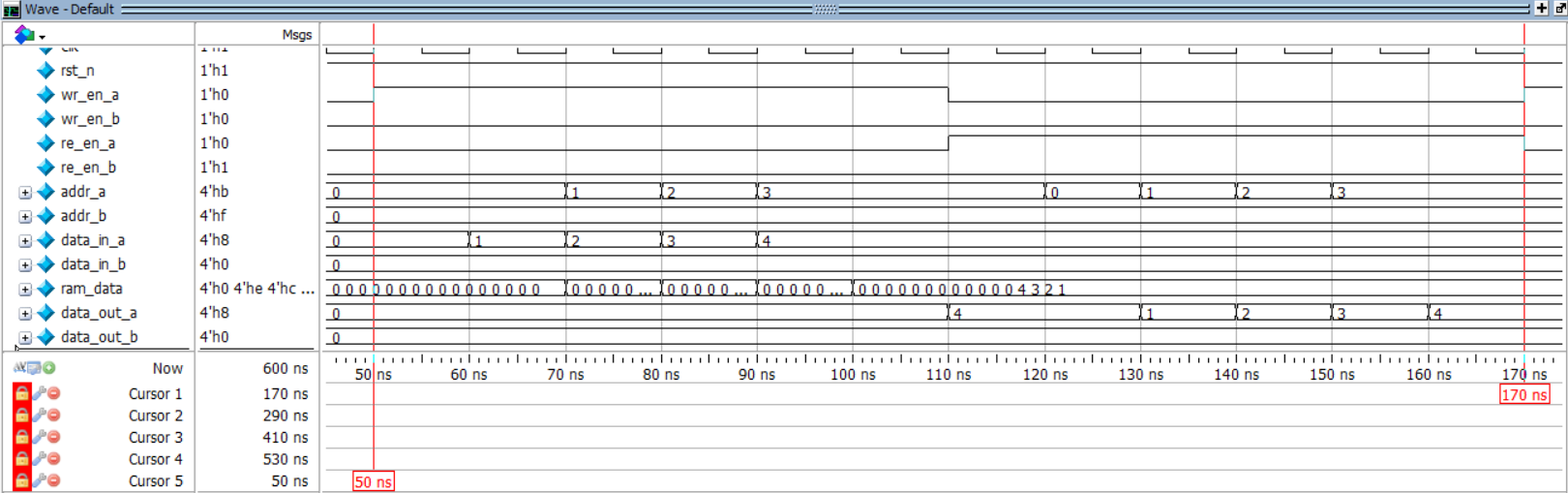

请在此添加图片描述

可以看到data_in_a输入数据为1234，data_out_a输入数据为1234，A写A读正常。

（4）A写B读

请在此添加图片描述

可以看到data_in_a输入数据为5678，data_out_b输入数据为5678，A写B读正常。

（5）B写A读

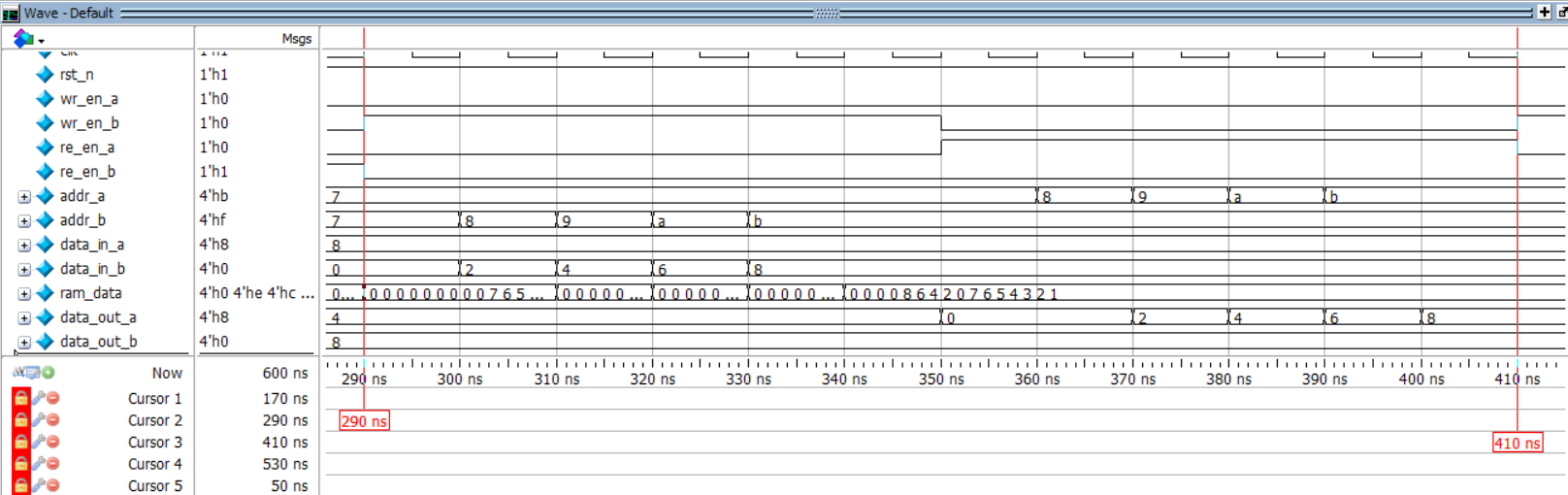

请在此添加图片描述

可以看到data_in_b输入数据为2468，data_out_a输入数据为2468，B写A读正常。

（6）B写B读

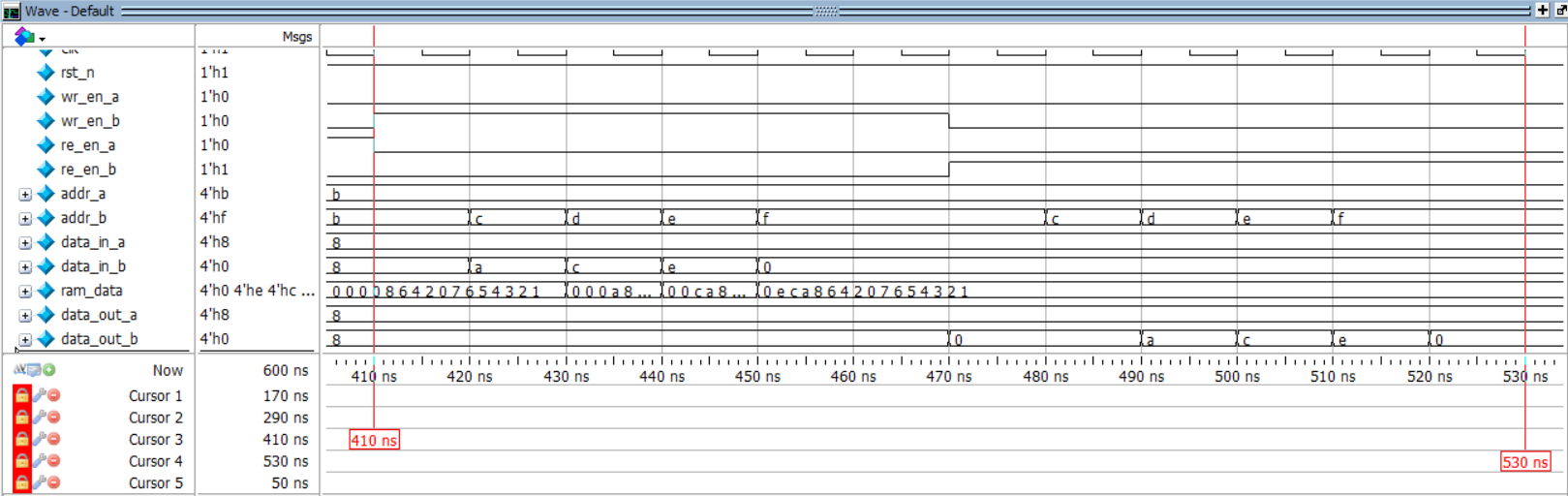

请在此添加图片描述

可以看到data_in_b输入数据为ace0，data_out_b输入数据为ace0，B写B读正常。

四、伪双端口

4.1 原理

输入有一组数据线，两组地址线，输出只有一个端口。伪双端口RAM可以提供并行读写操作。

4.2 verilog代码

实现一个深度为16、位宽为4的伪双端口RAM。

//深度为16、位宽为4的伪双端口RAM
module ram_simple_dual_port #(parameter 	ADDR_WIDTH=4,parameter 	DATA_WIDTH=4,parameter 	DEPTH=16)(    input             clk,input             rst_n,input      	      				   wr_en, //写使能input      	      [ADDR_WIDTH-1:0] addr_a, //a端写地址            input  	      	  [DATA_WIDTH-1:0] data_a,//a端写数据input                              re_en, //读使能  input      	      [ADDR_WIDTH-1:0] addr_b, //b端读地址         output   reg      [DATA_WIDTH-1:0] data_b//b端读数据);//定义一个深度为16、位宽为4的伪双端口RAM
reg [DATA_WIDTH-1:0]    ram_data [DEPTH-1:0];  //a端写入数据存储在RAM中
genvar i;
generatefor(i = 0;i < DEPTH;i = i + 1)if(!rst_n) begin             ram_data[i] <= 0;endelse if (wr_en) begin   ram_data[addr_a] <= data_a;   endelse beginram_data[addr] <= ram_data[addr];end
endgenerate//b端读出数据
always @(posedge clk or negedge rst_n) beginif(!rst_n) begin       data_b <= 0;endelse if(re_en) begin data_b <= ram_data[addr_b];  endelse begindata_b <= data_b;end
endendmodule

4.3 Testbench

`timescale 1ns/1ps;//仿真时间单位1ns 仿真时间精度1ps
module ram_simpel_dual_port_tb();parameter 	DATA_WIDTH = 4;
parameter 	ADDR_WIDTH = 4;
parameter 	DEPTH      = 16;//信号申明
reg				clk;
reg				rst_n;
reg				wr_en;
reg				re_en;
reg     [ADDR_WIDTH-1:0]	addr_a;
reg     [ADDR_WIDTH-1:0]	addr_b;
reg     [DATA_WIDTH-1:0] 	data_a;
wire    [DATA_WIDTH-1:0] 	data_b;//例化
ram_simple_dual_port u_ram_simple_dual_port(.clk		(clk),.rst_n		(rst_n),.wr_en		(wr_en),.re_en		(re_en),.addr_a		(addr_a),.addr_b		(addr_b),.data_a		(data_a),.data_b		(data_b));//时钟生成
always #5 clk = ~clk;//信号初始化以及赋值
integer i;
initial beginclk     = 1'b1;rst_n   = 1'b0;wr_en   = 1'b0;re_en   = 1'b0;addr_a  = 1'b0;addr_b  = 1'b0;data_a  = 1'b0;#30rst_n = 1'b1;#5wr_en = 1'b1; @(posedge clk) for (i=0;i<DEPTH;i=i+1)begin@(posedge clk) beginaddr_a = i;					data_a = data_a + 1;    endend#5 wr_en = 1'b0;re_en = 1'b1;  @(posedge clk) for (i=0;i<DEPTH;i=i+1)begin@(posedge clk)beginaddr_b = i;        endend
endendmodule

4.4仿真结果

（1）整体波形

请在此添加图片描述

205ns前，wr_en = 1,；205ns后，re_en = 1；以205ns为分界线，左右两侧分别是写数据和读数据，当时钟信号处于上升沿时，分别写入和读取当前地址的数据，但是写入数据与读写数据不能同时进行，因为此处设计的是simple_dual_port RAM，即伪双端口RAM。

（2）寄存器数据ram_data

请在此添加图片描述

在Testbench中，我们借用for循环，在时钟上升沿时触发使得写入的数据data_a存储到RAM寄存器ram_data中，如上图所示

（3）写数据

请在此添加图片描述

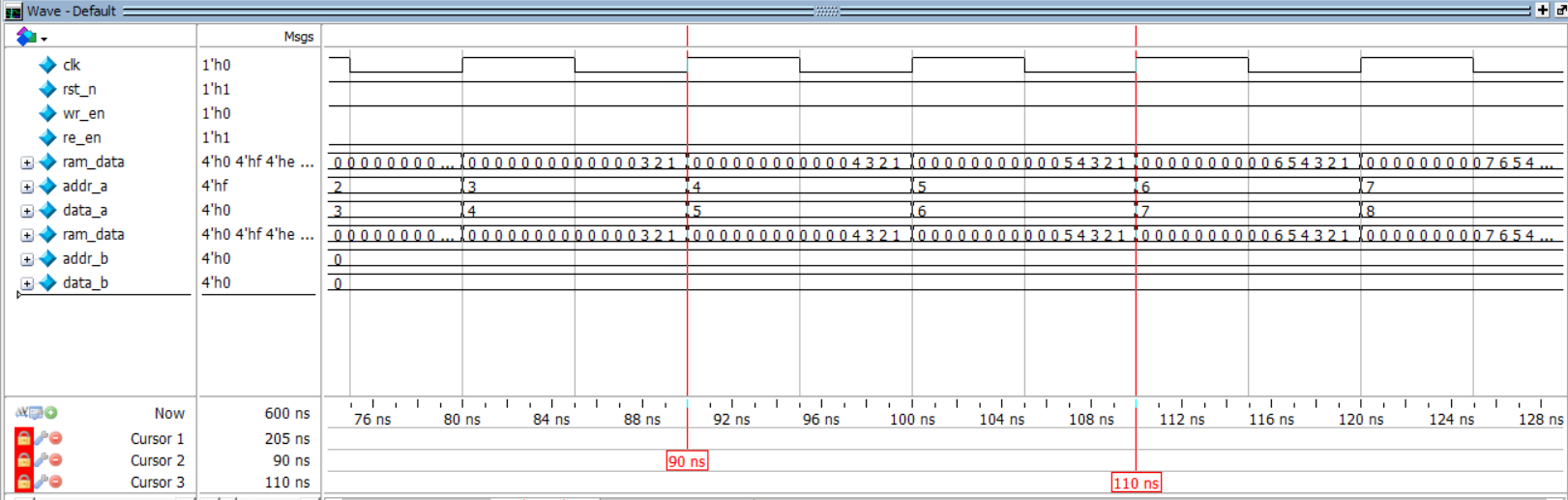

在90ns到110ns间是写入数据，此时读出数据停。止可以看到，在前半部分写入的地址addr_a = 4，写入数据data_a =5，所以在下一个上升沿将数据5写入ram_data4中，此时ram_data为12345成功写入。后续的数据同理。

（4）读数据

请在此添加图片描述

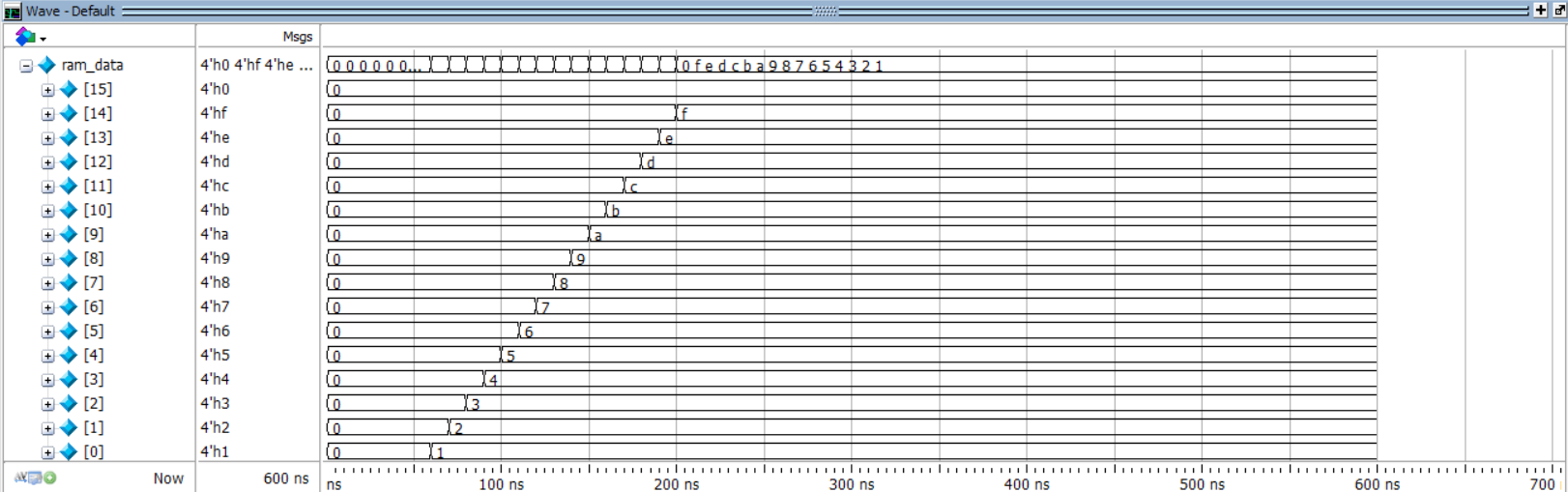

在205ns后是读出数据，此时写入数据停止。可以看到，在初始读出的地址addr_b = 0，此时ram_data =fedcba987654321，所以在下一个上升沿读出数据ram_data0，此时data_b成功读出1。后续的数据同理。

五、总结

总的来说：
单端口RAM：只有一个口，此口可读可写，但_不能同时读写_，即写时不可读，读时不可写。
伪双端口RAM：两个口，每个口只会读（或写），AB可同时读写，但仅A写B读。是构成FIFO的重要组成部分
真双端口RAM：两个口，每个口都可读可写，AB可同时读写，A可写可读，B可写可读。

更多可查看个人主页链接
软件版本：Modelsim 10.6c
不定期纠错补充，欢迎随时交流
