数据流图（DFD）概述
数据流图（DFD，Data Flow Diagram）是软件工程结构化分析模型中的一种功能模型，用来描述系统中的数据处理过程。数据流图服务于两个目的：一是指明数据在系统中移动时如何被变换，二是描述对数据流进行变换的功能和子功能。

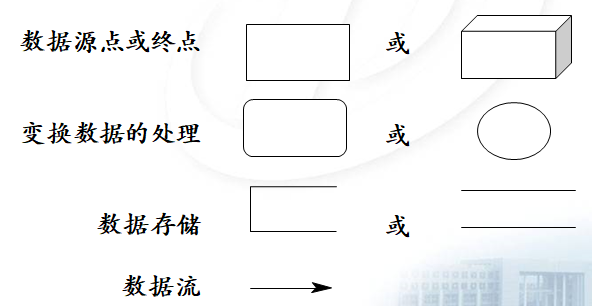

1. 数据流图符号：
2. 一个简单的例子：

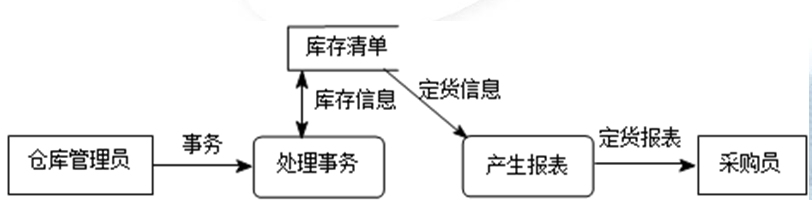

设一个工厂采购部每天需要一张定货报表。定货的零件数据有：零件编号、名称、数量、价格、供应者等。零件的入库、出库事务由仓库管理员通过计算机终端输入给定货系统。当某零件的库存数少于给定的库存量临界值时，就应该再次定货。
数据流分析：
-
数据源点：仓管员（负责入库或出库事务给定货系统）；
-
数据终点：采购员（接收每天的定货报表）；
-
数据流：事务，定货报表；
-
数据存储：定货信息，库存清单；
求解这个问题就是不断地把问题分解为较小的问题，直到每个底层问题都足够简单为止。
第一步：
画出顶层（0层）数据流图：
分解（1层）：
继续分解（底层）：
就这样随着分解层次的增加，抽象级别越来越低，也就越来越接近我们想要的解。
3. 数据流图的各个层次 ：
-
顶层图（第0层）只有代表整个软件系统的1个加工，描述了软件系统与外界之间的数据流
-
顶层图中的加工经分解后的图称为第1层图(只有1张)
-
中间层图中至少有一个加工(也可以有多个)在下层图中分解成一张子图
-
处于最底层的图称为底层图，其中所有的加工不再分解成新的子图
4. 图和加工的编号 ：
-
顶层图只有一个代表整个软件系统的加工，该加工不必编号。
-
第1层图中的加工编号分别为1，2，3，…
-
子图号：若父图中的加工号x分解成某一子图，则该子图号记为“图x”
-
子图中加工的编号：若父图中的加工号为x的加工分解成某一子图，则该子图中的加工编号分别为x.1、x.2、x.3…
5. 分层数据流图示例——资格和水平考试的考务处理系统 ：
-
简化的资格和水平考试的考务处理系统
-
分成多个级别，如初级程序员、程序员、高级程序员、系统分析员等，凡满足一定条件的考生都可参加某一级别的考试
-
考试的合格标准将根据每年的考试成绩由考试中心确定
-
考试的阅卷由阅卷站进行，因此，阅卷工作不包含在软件系统中
5.1 功能需求：
1．对考生送来的报名单进行检查
2．对合格的报名单编好准考证号后将准考证送给考生，并将汇总后的考生名单送给阅卷站
3．对阅卷站送来的成绩清单进行检查，并根据考试中心制订的合格标准审定合格者
4．制作考生通知单送给考生
5．进行成绩分类统计(按地区、年龄、文化程度、职业、考试级别等分类)和试题难度分析，产生统计分析表
5.2 解题过程：
数据流分析：
-
确定源点和终点：考生、阅卷站和考试中心，它们是源点也是终点。
-
顶层图唯一的加工：软件系统(考务处理系统)
-
确定数据流：系统的输入/输出信息
-
输入数据流：报名单(来自考生)、成绩清单(来自阅卷站)、合格标准(来自考试中心)
-
输出数据流：准考证(送往考生)、考生名单(送往阅卷站)、考生通知书(送往考生)、统计分析表(送往考试中心)
-
额外的输出流(考虑系统的健壮性)：不合格报名单(返回给考生)，错误成绩清单(返回给阅卷站)

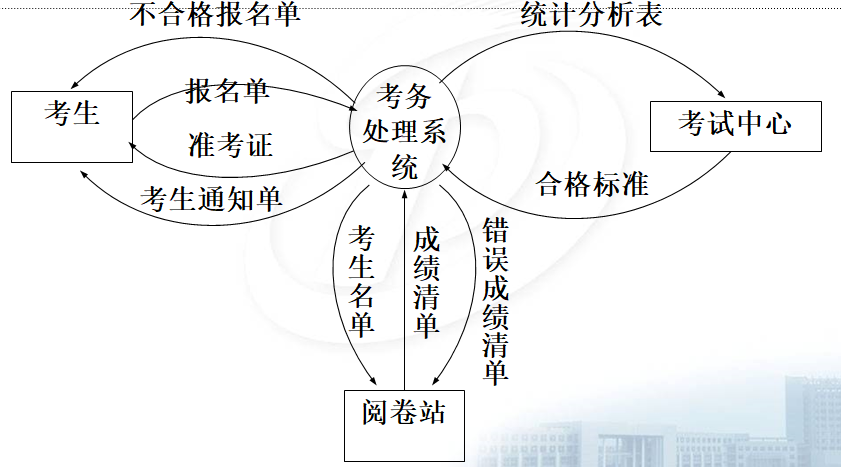

顶层图：

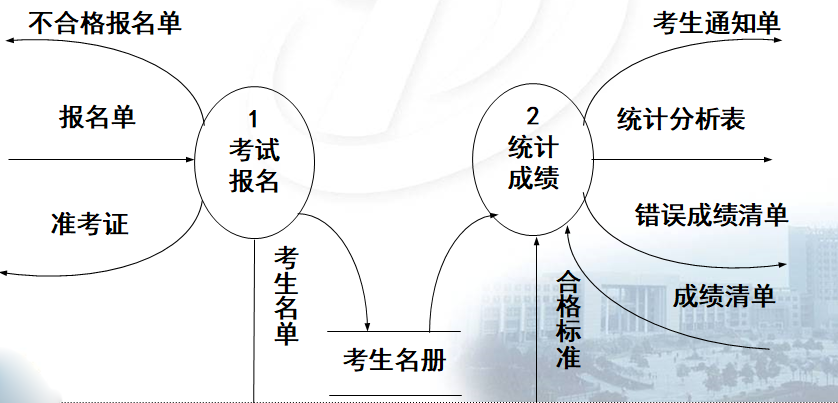

一层图：

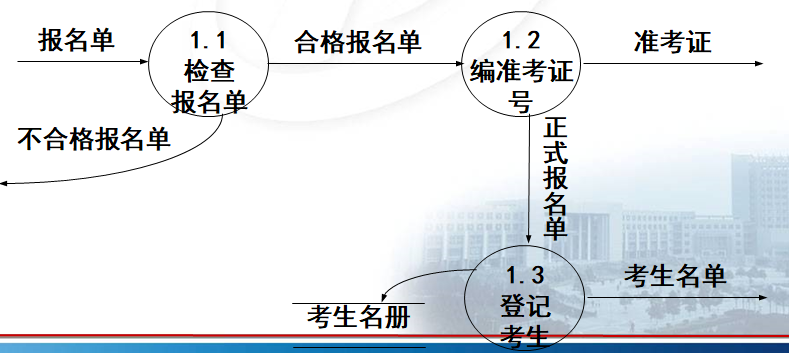

加工1子图：
-
加工1：“考试报名”对应的功能需求：
-
对考生送来的报名单进行检查。
-
对合格的报名单编好准考证号后将准考证送给考生，并将汇总后的考生名单送给阅卷站。
-
分解：
（1）检查报名单：
（2）编准考证号：编准考证号并将准考证送给考生；
（3）登记考生：保存考生信息并将考生名单送给阅卷站。
加工2子图：
-
加工2：“统计成绩”对应的功能需求：
-
对阅卷站送来的成绩清单进行检查，并根据考试中心制订的合格标准审定合格者。
-
制作考生通知单送给考生。
-
进行成绩分类统计(按地区、年龄、文化程度、职业、考试级别等分类)和试题难度分析，产生统计分析表。
-
分解：
（1）检查成绩清单；
（2）审定合格者；
（3）制作考生通知单；
（4）分类统计成绩；
（5）分析试题难度。
