汇编器

• 汇编器是将汇编语言转化为机器码的程序。
• 或许你会以为汇编转化到机器码没什么大不了的，毕竟几乎是一对一的转换。但nasm存在的意义在于它可以很好的适应多种处理器平台，让编写汇编这件事都变得可移植了。
• nasm可以在Ubuntu下汇编，使用elf32或者elf64格式（具体取决于你的机器）
• 在Mac下使用Macho64格式，在Win下使用Win64格式。

在Mac下

nasm -f macho64 helloworld.asm
ld -e _main helloworld.o -macosx_version_min 10.13 -lSystem

在Ubuntu下

nasm -f elf64 helloworld.asm
ld -e _main helloworld.o

• helloworld.o是目标文件，它几乎就是可执行文件，它离我们完整的可执行程序只差了链接这一步。而ld正是GUN自带的链接工具，可以将目标文件链接起来。

C程序转化为一个可以在Unix内核机器上执行的文件，需要经历下面四个步骤：

1. 预处理：处理C中的预处理命令，也就是#开头的那些，默认的生成文件格式为.i
2. 编译：将C程序编译为汇编语言， 默认的生成文件格式为.s，这里的.s和我们的.asm没什么区别
3. 汇编：将汇编语言转化为机器码，默认的生成文件格式为.o
4. 链接：链接动态库和静态库

---

汇编语言入门三：是时候上内存了

• 把寄存器里的值存放到内存中

global mainmain:mov ebx, 1mov ecx, 2add ebx, ecxmov [0x233], ebxmov eax, [0x233]ret

不出所料，报错，段错误 Segmentation fault (core dumped)
原因：我们的程序运行在一个受管控的环境下，是不能随便读写内存的

global mainmain:mov ebx, 1mov ecx, 2add ebx, ecxmov [sui_bian_xie], ebxmov eax, [sui_bian_xie]retsection .data
sui_bian_xie   dw    0

返回 3，没问题
注意：程序返回时eax寄存器的值，便是整个程序退出后的返回值，这是当下我们使用的这个环境里的一个约定，我们遵守便是。

第一行先不管，它表示接下来的内容经过编译后，会放到可执行文件的数据区域（data区），同时也会随着程序启动的时候，分配对应的内存。

第二行就是描述真实的数据的关键所在，这一行的意思是开辟一块2字节的空间，并且里面用0填充（当然，这里也可以是10，20，30等，是十进制的数）。这里的dw（define word）就表示2个字节（dd是指define double word，这个才是定义了32bits的空间），前面那个sui_bian_xie的意思就是这里可以随便写，也就是起个名字而已，方便自己写代码的时候区分，这个sui_bian_xie会在编译时被编译器处理成一个具体的地址，我们无需理会地址具体时多少，反正知道前后的sui_bian_xie指代的是同一个东西就行了。

反汇编

• 把反汇编的格式调整称为intel的格式

 (gdb) set disassembly-flavor intel

• 查看main函数的反汇编代码

disas main

或者

disassemble main

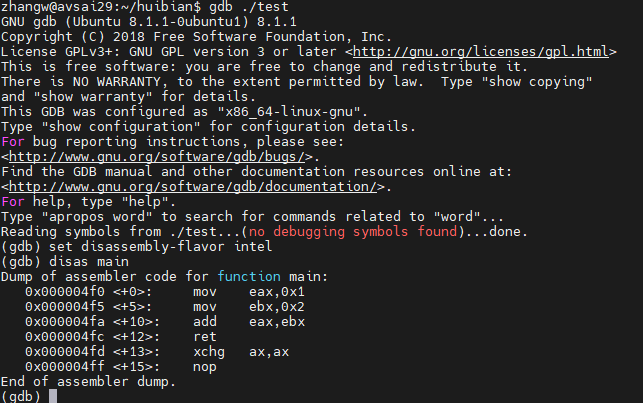

ok 看看输出：

不错，与原代码差不多。

动态调试

• 注意看反汇编代码，每一行代码的前面都有一串奇怪的数字，这串奇怪的数字指它右边的那条指令在程序运行时的内存中的位置（地址）。注意，指令也是在内存里面的，也有相应的地址。
• 打断点

 (gdb) break *0x080483f5

• 步进

 (gdb) stepi

• 查看寄存器信息

(gdb) info register ebx

参考gdb小技巧技术手册

---

汇编语言入门四：打通C和汇编语言

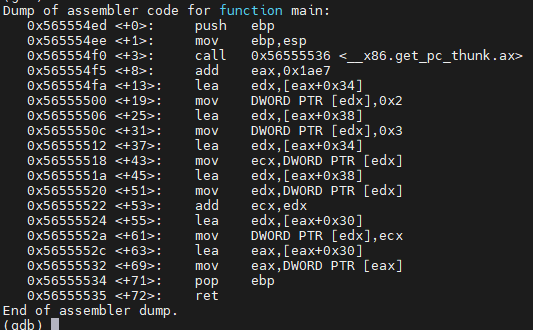

• test01反汇编出来的代码（test01, 是.c文件编译链接生成的机器码）：

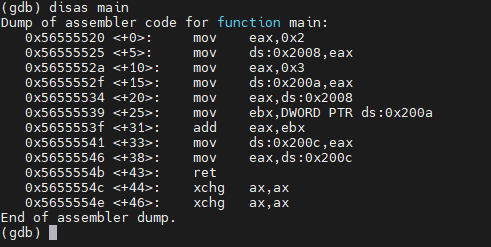

• test02反汇编出来的代码（test02, 是汇编代码编译链接生成的机器码）：


这里我们发现了，原来

mov eax, 2
mov [x], eax

可以被精简为一条语句：

mov [x], 2

---

汇编语言入门五：流程控制（一）if else if

eip 寄存器

• CPU里有一个寄存器专门存放“程序执行到哪里了”，这个执行位置的信息，是保存在叫做eip的寄存器中的。不过很遗憾，这个寄存器比较特殊，无法通过mov指令进行修改。
• 在执行一条指令的时候，eip此时代表的是下一条指令的位置，eip里保存的就是下一条指令在内存中的地址。
• 断点其实就是指在这个eip中存的位置

jmp 指令

• 实际上，C语言中的goto语句，在编译后就是一条jmp指令。它的功能就是直接跳转到某个地方，你可以往前跳转也可以往后跳转，跳转的目标就是jmp后面的标签，这个标签在经过编译之后，会被处理成一个地址，实际上就是在往某个地址处跳转，而jmp在CPU内部发生的作用就是修改eip，让它突然变成另外一个值，然后CPU就乖乖地跳转过去执行别的地方的代码了。

 global mainmain:mov eax, 1mov ebx, 2jmp gun_kaiadd eax, ebx
gun_kai:ret

返回值是 1，而非 3。

if语句在汇编

 global mainmain:mov eax, 50cmp eax, 10                         ; 对eax和10进行比较jle xiaoyu_dengyu_shi            ; 小于或等于的时候跳转sub eax, 10
xiaoyu_dengyu_shi:ret

if 语句 是 cmp 与 jxx 指令的组合

• 第一条，cmp指令，专门用来对两个数进行比较
• 第二条，条件跳转指令，当前面的比较结果为“小于或等于”的时候就跳转，否则不跳转

else if和else怎么办

若将以下c代码反编译成汇编代码

 int main() {register int grade = 80;register int level;if ( grade >= 85 ){level = 1;} else if ( grade >= 70 ) {level = 2;} else if ( grade >= 60 ) {level = 3;} else {level = 4;}return level;
}

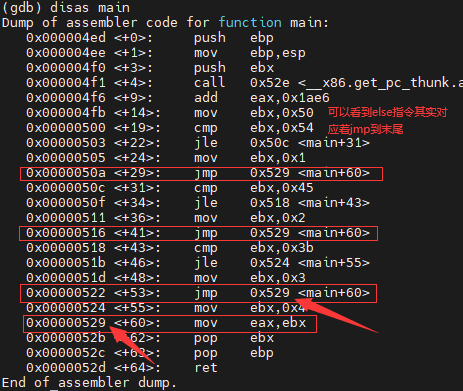

gdb反汇编代码：

状态寄存器

在汇编语言里面实现“先比较，后跳转”的功能时，即：

 cmp xxx,xxxjxx xxxxxxx

提问： 后面的跳转指令是怎么利用前面的比较结果的呢？

• CPU里面也有一个专用的寄存器，用来专门“记住”这个cmp指令的比较结果的，而且，不仅是cmp指令，它还会自动记住其它一些指令的结果。这个寄存器就是：eflags
• 名为“标志寄存器”，它的作用就是记住一些特殊的CPU状态，比如前一次运算的结果是正还是负、计算过程有没有发生进位、计算结果是不是零等信息，而后续的跳转指令，就是根据eflags寄存器中的状态，来决定是否要进行跳转的。

---

汇编语言入门六：流程控制（二） while 循环

将while循环拆解成只有if和goto的结构

while 循环

int sum = 0;
int i = 1;
while( i <= 10 ) {sum = sum + i;i = i + 1;
}

if 与 goto 语句

int sum = 10;
int i = 1;_start:
if( i > 10 ) {goto _end_of_block;
}sum = sum + i;
i = i + 1;
goto _start;_end_of_block:

逐行翻译成汇编代码

global mainmain:mov eax, 0mov ebx, 1
_start:cmp ebx, 10jg _end_of_blockadd eax, ebxadd ebx, 1jmp _start_end_of_block:ret

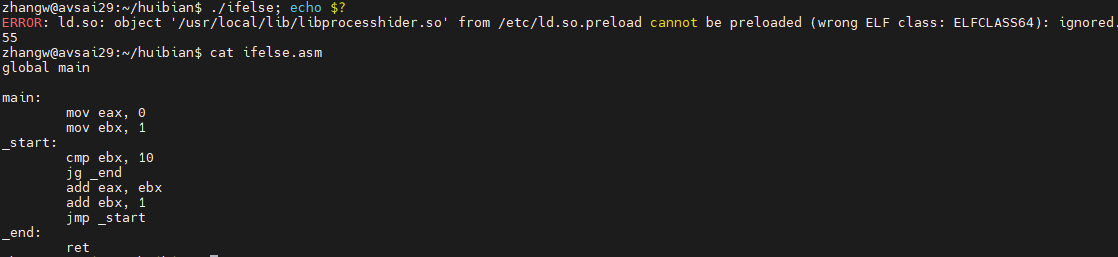

nasm 编译看一下，结果妹问题

---

汇编语言入门七：函数调用（一）

函数调用需要做的事情

• 保存现场（一会好回来接着做）
• 传递参数（可选，套公式的时候需要些什么数据）
• 返回（把计算结果带回来，接着刚才的事）

示例代码

global maineax_plus_1s:add eax, 1retebx_plus_1s:add ebx, 1retmain:mov eax, 0mov ebx, 0call eax_plus_1scall eax_plus_1scall ebx_plus_1sadd eax, ebxret

运行程序，得到结果：3

• 陌生指令call，这个指令是函数调用专用的指令，从程序的行为上看应该是让程序的执行流程发生跳转。前面说到了跳转指令jmp，这里是call，这两个指令都能让CPU的eip寄存器发生突然变化
• 区别：
  • jmp 跳过去了就不知道怎么回来了，
  • call 这种方式跳过去后，是可以通过ret指令直接回来的
    • 实现方式：在call指令执行的时候，CPU进行跳转之前还要做一个事情，就是把eip保存起来，然后往目标处跳。
    • 当遇到ret指令的时候，就把上一次call保存起来的eip恢复回来，当eip恢复的时候，就意味着程序又会到之前的位置了。
    • 一个程序免不了有很多次call，那这些eip的值都是保存到哪里的呢？有一个地方叫做“栈(stack)”，是程序启动之前，由操作系统指定的一片内存区域，每一次函数调用后的返回地址都存放在栈里面
• call总结：
  • 本质上也是跳转，但是跳到目标位置之前，需要保存“现在在哪里”的这个信息，也就是eip
  • 整个过程由一条指令call完成
  • 后面可以用ret指令跳转回来
  • call指令保存eip的地方叫做栈，在内存里，ret指令执行的时候是直接取出栈中保存的eip值，并恢复回去达到返回的效果

CPU中的栈

在实际的CPU中，上述的栈顶top也是由一个寄存器来记录的，这个寄存器叫做esp(stack pointer)，每次执行call指令的时候。

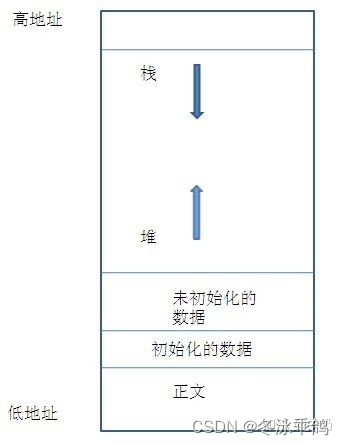

在x86的环境下，栈是朝着低地址的方向伸长的。什么意思呢？每一次有东西入栈，那么栈顶指针就会递减一个单位，每一次出栈，栈顶指针就会相应地增加一个单位（和数据结构中一般的做法是相反的）。至于为什么会这样，我也不知道，可见以下计算机内存地址示意图：

其中，栈正如一个倒放的杯子，最上面是栈底，最底下为栈顶，而内存地址从上至下为高地址到低地址，故每次入栈，栈顶指针esp需要往下移，也就是递减一个单位；而每次出栈，栈顶指针esp需要上移，也就是增加一个单位。

eip在入栈的时候，大致就相当于执行了这样一些指令：

sub esp, 4
mov dword ptr[esp], eip

翻译为C语言就是（假如esp是一个void*类型的指针）：

 esp = (void*)( ((unsigned int)esp) - 4 )
*( (unsigned int*) esp ) = (unsigned int) eip

也就是esp先移动，然后再把eip的值写入到esp指向的内存中。那么，ret执行的时候该干什么，也就非常的清楚了吧。无非就是上述过程的逆过程。

同时，eip寄存器的长度为32位，即4字节，所以每一次入栈出栈的单位大小都是4字节。

实操

asm代码：

global maineax_plus_1s:add eax, 1retmain:mov eax, 0call eax_plus_1sret

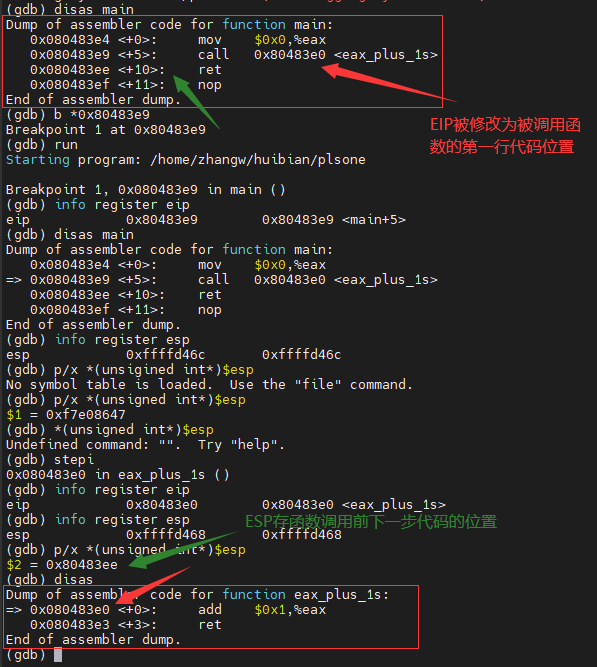

gdb调试：

• 已知 eip 是存储的下一个会被运行命令的位置。先打上断点在0x080483e9，利用 disas 可以看到，breakpoint 打到的位置正好是 eip 所存值的位置，表示这个位置指令还没有被运行（下一个就是你）。
• 此时看一看 esp 内存的值：0xffffd46c；再康康 esp 所存值指向的值（esp存的就是栈指针，所以可以指向其他内容）： 0xf7e08647
• 步进到下一步，可以看到eip内的值被更新为 0x80483e0，也就是对应着被调函数的第一行代码所在位置。
• 此时，再观察esp的值变为了 0xffffd468，相较于之前 0xffffd46c，esp值减4，表示入栈一个元素，再看看此时esp所指向的值，可以见到 *（esp）为0x80483ee,也就是调用函数的下一行指令所在位置。
• 执行到ret时，esp会有出栈的动作，把所存的值pop到eip中。

---

汇编语言入门八：函数调用（二） 作用域

实际上，在汇编语言中，函数调用的参数和返回值均可以通过寄存器来传送，只要函数内外相互配合，就可以精确地进行参数和返回值传递。

通常eax会被用作参数和返回值，所以进入函数后就需要将eax保存到别的寄存器，一会需要的时候才能够更方便地使用。

以斐波那契数列为例：
C code:

int fibo(int n) {if(n == 1 || n == 2) {return 1;}return fibo(n - 1) + fibo(n - 2);
}

接近汇编形式的 C code:

int fibo(int n) {if(n == 1) {return 1;}if(n == 2) {return 1;}int x = n - 1;int y = n - 2;int a = fibo(x);int b = fibo(y);int c = a + b;return c;
}

汇编代码：

fibo:cmp eax, 1je _get_outcmp eax, 2je _get_outmov edx, eaxsub eax, 1call fibomov ebx, eaxmov eax, edxsub eax, 2call fibomov ecx, eaxmov eax, ebxadd eax, ecxret_get_out:mov eax, 1ret

• 补全main函数使用gcc编译 C code 得到：

 int fibo(int n) {if(n == 1 || n == 2) {return 1;}return fibo(n - 1) + fibo(n - 2);
}int main(){int a = 5;return fibo(a);
}

输出第五个fib数为：5

• 补全汇编代码使用 nasm 编译得到：

global mainfibo:cmp eax, 1je _get_outcmp eax, 2je _get_outmov edx, eaxsub eax, 1call fibomov ebx, eaxmov eax, edxsub eax, 2call fibomov ecx, eaxmov eax, ebxadd eax, ecxret_get_out:mov eax, 1retmain:mov eax, 5call fiboret

输出为：4
可见汇编代码输出并不正确，答案应该是 5.

警惕作用域

• 实际上上述汇编语言等价为这样的C代码：

int ebx, ecx, edx;void fibo() {if(eax == 1) {eax = 1;return;}if(eax == 2) {eax = 1;return;}edx = eax;eax = edx - 1;eax = fibo(eax);ebx = eax;eax = edx - 2;eax = fibo(eax);ecx = eax;eax = ebx + ecx;
}

原因很简单，CPU中的寄存器是全局可见的。所以使用寄存器，实际上就是在使用一个像全局变量一样的东西。仔细推导上述的汇编代码，可以发现出错的原因正是，edx寄存器里原本存的值一直被被调用函数覆盖。

利用栈

借鉴call指令保存返回地址的思路，如果，在每一层函数中都将当前比较关键的寄存器保存到堆栈中，然后才去调用下一层函数，并且，下层的函数返回的时候，再将寄存器从堆栈中恢复出来，这样也就能够保证下层的函数不会破坏掉上层函数的状态。

解决了这个问题：被调用函数在使用一些寄存器的时候，不能影响到调用者所使用的寄存器值。

• 进出栈操作:

push eax            ; 将eax的值保存到堆栈中去
pop ebx         ; 将堆栈顶的值取出并存放到ebx中

注意了，这里发生了入栈和出栈的情况，那么，进行栈操作的时候对应的栈顶指针也会发生相应的移动，这里也一样。

在上述代码中，除了使用eax之外，还有ebx，ecx，edx三个。为了保证这三个寄存器不会在不同的递归层级串场，我们需要在函数内使用它们之前将其保存起来，等到不用了之后再还原回去（注意入栈和出栈的顺序是需要反过来的）

global main
fib:cmp eax, 1je _outcmp eax, 2je _outpush ebxpush ecxpush edxmov edx, eaxsub eax, 1call fibmov ebx, eaxmov eax, edxsub eax, 2call fibmov ecx, eaxmov eax, ebxadd eax, ecxpop edxpop ecxpop ebxret
_out:mov eax, 1retmain:mov eax, 5call fibret

此时，输出为：5，结果正确。

C语言中的函数

在C语言中，x86的32位环境的一般情况下，函数的参数并不是通过寄存器来传递的，返回值也得视情况而定。这取决于编译器怎么做。实际上，一些基本数据类型，以及指针类型的返回值，一般是通过寄存器eax来传递的，也就是和前面写的汇编一个套路。而参数就不是了，C中的参数一般是通过堆栈来传递的，而非寄存器（当然也可以用寄存器，不过需要加一些特殊的说明）

• 示例代码：

#include <stdio.h>int sum(int n, int a, ...) {int s = 0;int *p = &a;for(int i = 0; i < n; i ++) {s += p[i];}return s;
}int main() {printf("%d\n", sum(5, 1, 2, 3, 4, 5));return 0;
}

函数的参数是逐个放到堆栈中的，通过第一个参数的地址，可以挨着往后找到后面所有的参数。你还可以尝试把参数附近的内存都瞧一遍，还能找到混杂在堆栈中的返回地址。

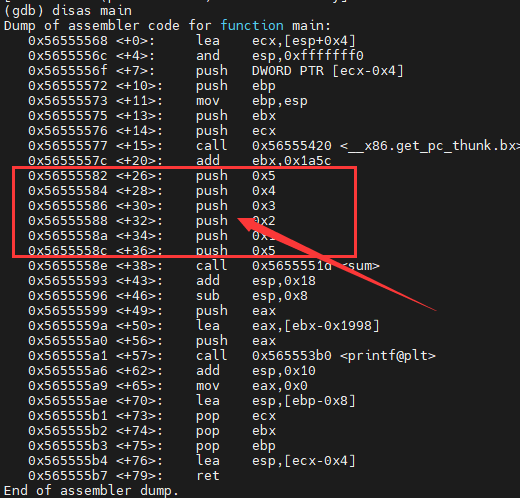

• 对上述代码进行编译后反汇编查看地址变化
  • 编译与反汇编

  gcc -m32 fn.c -o fn.o
  gdb ./fn.o

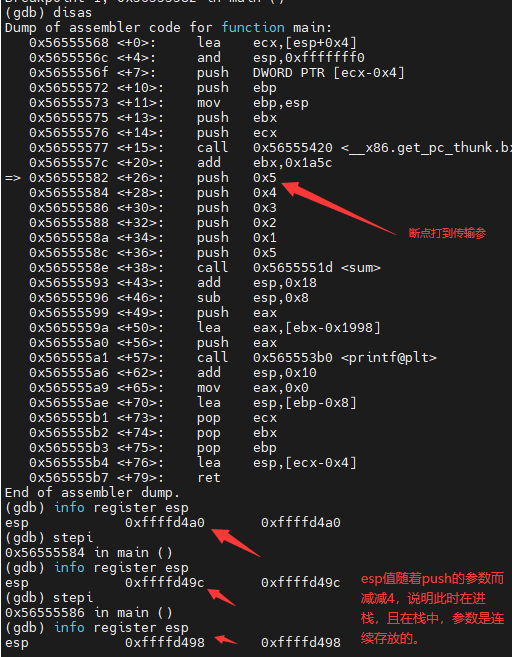

  • 设置查看模式等等 （先 run 一遍, 这里只关注参数传递）

• 可以看见参数连续存在栈中


• 可以看见调用处的下一条指令也存在栈中

---

补充

一、x86汇编的两种语法

x86汇编的两种语法：intel语法和AT&T语法

x86汇编一直存在两种不同的语法，在intel的官方文档中使用intel语法，Windows也使用intel语法，而UNIX平台的汇编器一直使用AT&T语法，所以本书使用AT&T语法。 mov %edx,%eax 这条指令如果用intel语法来写，就是 mov eax,edx ，寄存器名不加 % 号，并且源操作数和目标操作数的位置互换。直观来说:
在intel语法下：

 mov eax,edx

在AT&T语法下：

mov %edx,%eax

含义是把 edx 的值放入到 eax

本书不详细讨论这两种语法之间的区别，读者可以参考[AssemblyHOWTO]。介绍x86汇编的书很多，UNIX平台的书都采用AT&T语法，例如[GroudUp]，其它书一般采用intel语法，例如[x86Assembly]。

二、x86的寄存器

x86的通用寄存器有eax、ebx、ecx、edx、edi、esi。这些寄存器在大多数指令中是可以任意使用的。但有些指令限制只能用其中某些寄存器做某种用途，例如除法指令idivl规定被除数在eax寄存器中，edx寄存器必须是0,而除数可以是任何寄存器中。计算结果的商数保存在eax寄存器中（覆盖被除数），余数保存在edx寄存器。

x86的特殊寄存器有ebp、esp、eip、eflags。eip是程序计数器。eflags保存计算过程中产生的标志位，包括进位、溢出、零、负数四个标志位，在x86的文档中这几个标志位分别称为CF、OF、ZF、SF。ebp和esp用于维护函数调用的栈帧。

esp为栈指针，用于指向栈的栈顶（下一个压入栈的活动记录的顶部），而ebp为帧指针，指向当前活动记录的底部。每个函数的每次调用，都有它自己独立的一个栈帧，这个栈帧中维持着所需要的各种信息。寄存器ebp指向当前的栈帧的底部（高地址），寄存器esp指向当前的栈帧的顶部（低地址）。

注意：ebp指向当前位于系统栈最上边一个栈帧的底部，而不是系统栈的底部。严格说来，“栈帧底部”和“栈底”是不同的概念;esp所指的栈帧顶部和系统栈的顶部是同一个位置。

---

NASM与GDB的使用指南：如何编好你的汇编
存器有eax、ebx、ecx、edx、edi、esi。这些寄存器在大多数指令中是可以任意使用的。但有些指令限制只能用其中某些寄存器做某种用途，例如除法指令idivl规定被除数在eax寄存器中，edx寄存器必须是0,而除数可以是任何寄存器中。计算结果的商数保存在eax寄存器中（覆盖被除数），余数保存在edx寄存器。

x86的特殊寄存器有ebp、esp、eip、eflags。eip是程序计数器。eflags保存计算过程中产生的标志位，包括进位、溢出、零、负数四个标志位，在x86的文档中这几个标志位分别称为CF、OF、ZF、SF。ebp和esp用于维护函数调用的栈帧。

esp为栈指针，用于指向栈的栈顶（下一个压入栈的活动记录的顶部），而ebp为帧指针，指向当前活动记录的底部。每个函数的每次调用，都有它自己独立的一个栈帧，这个栈帧中维持着所需要的各种信息。寄存器ebp指向当前的栈帧的底部（高地址），寄存器esp指向当前的栈帧的顶部（低地址）。

注意：ebp指向当前位于系统栈最上边一个栈帧的底部，而不是系统栈的底部。严格说来，“栈帧底部”和“栈底”是不同的概念;esp所指的栈帧顶部和系统栈的顶部是同一个位置。

---

最后，本文所有的知识，都是学习来自@不吃油条 ，感谢他对知识的无私奉献。
