一、流程简述

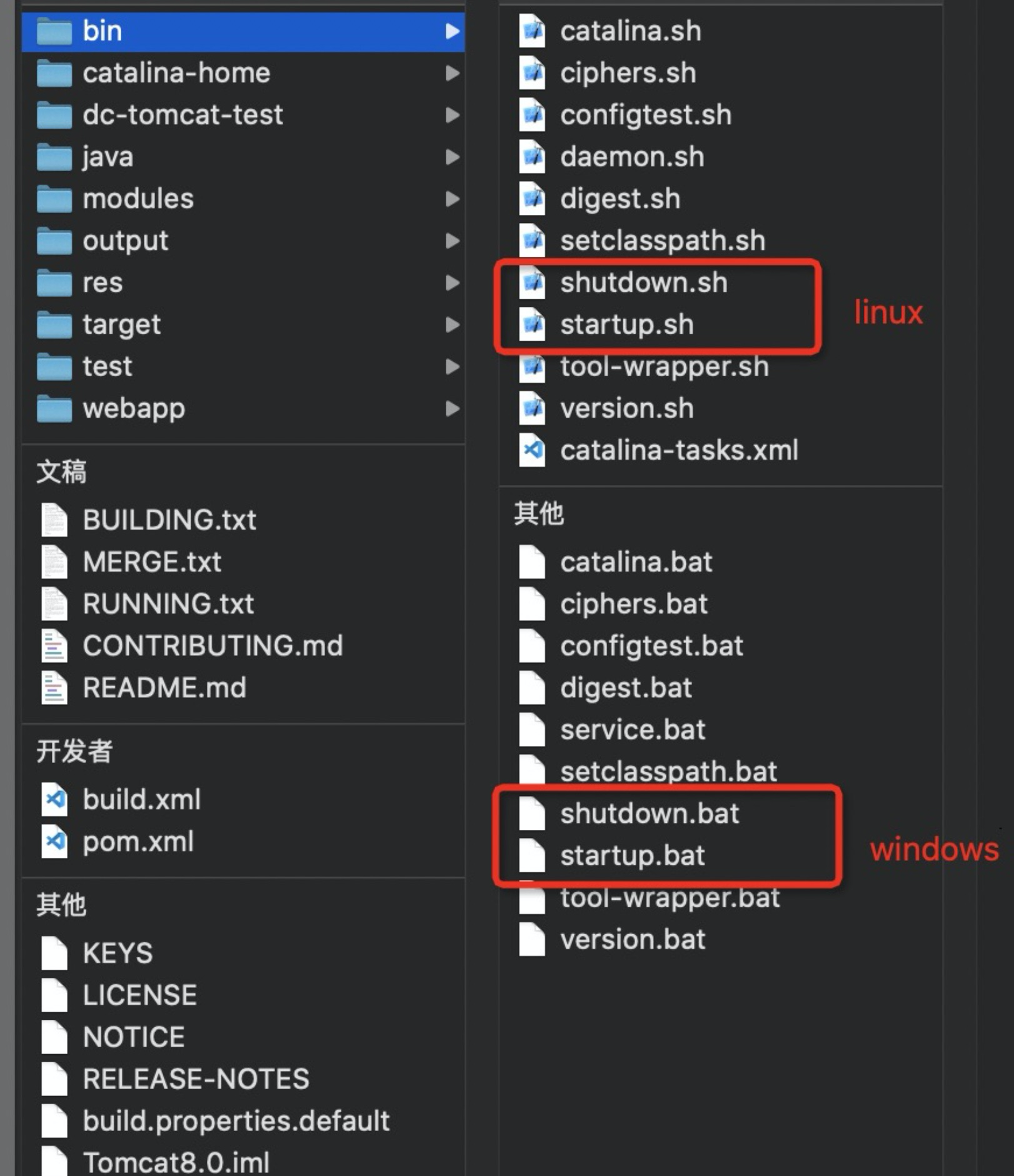

在Tomcat的bin目录下存放着Tomcat在Windows环境下和Linux环境下的启动脚本

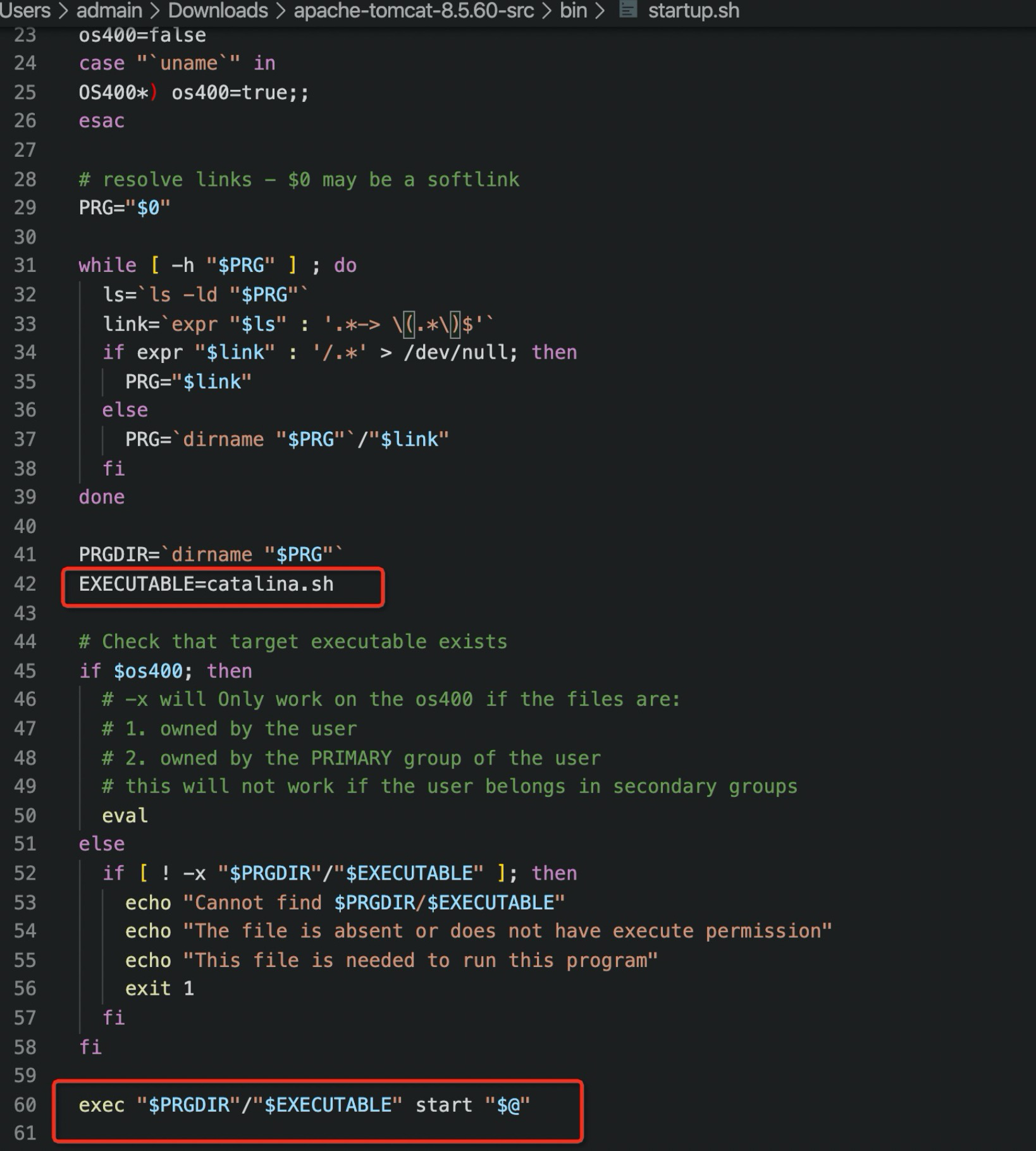

在start脚本文件中会去启动catalina的脚本文件

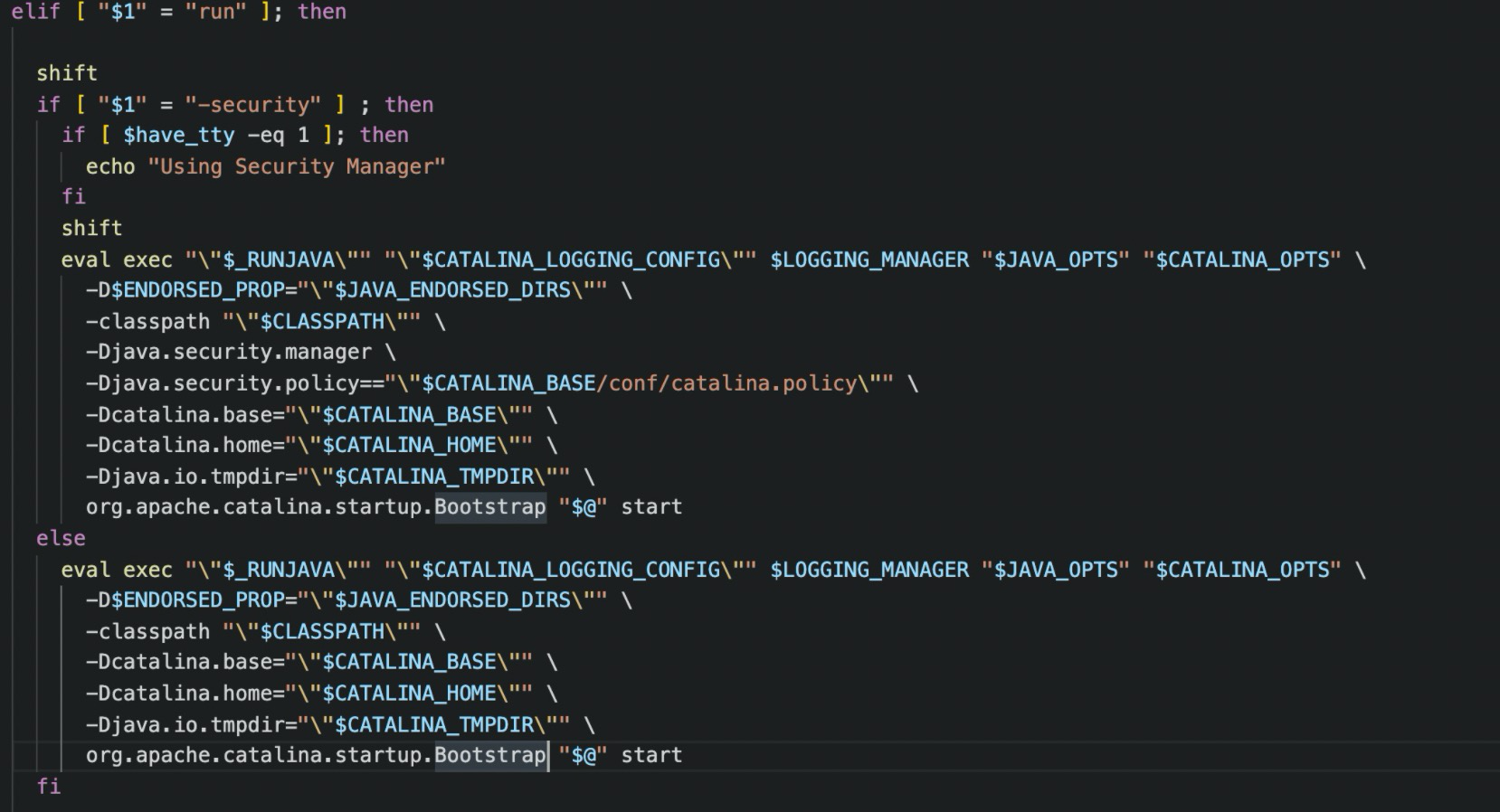

catalina脚本文件中会去调用启动类(org.apache.catalina.startup.Bootstrap)来进行Tomcat的初始化

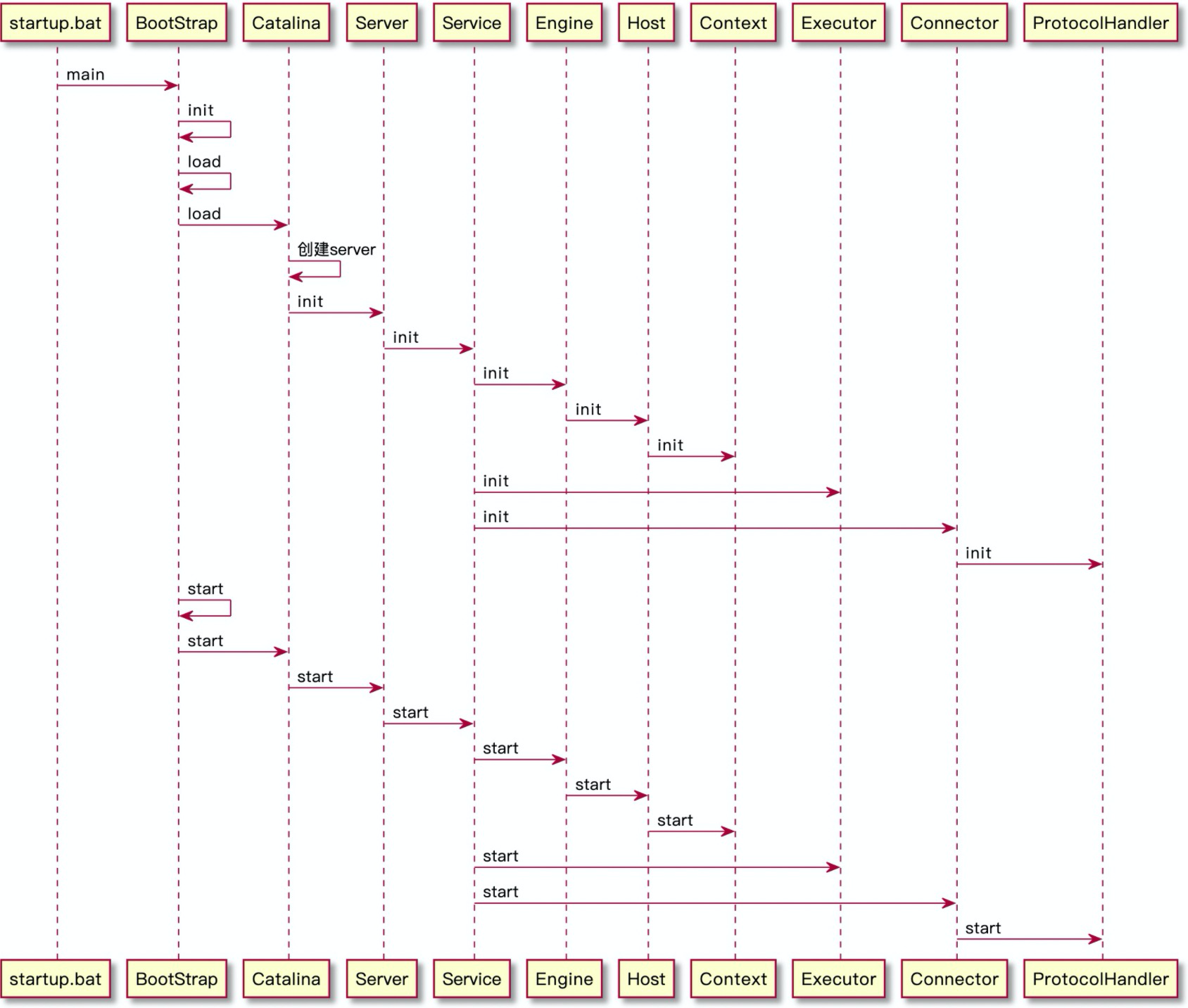

启动的流程图如下

二、启动流程

Init 阶段

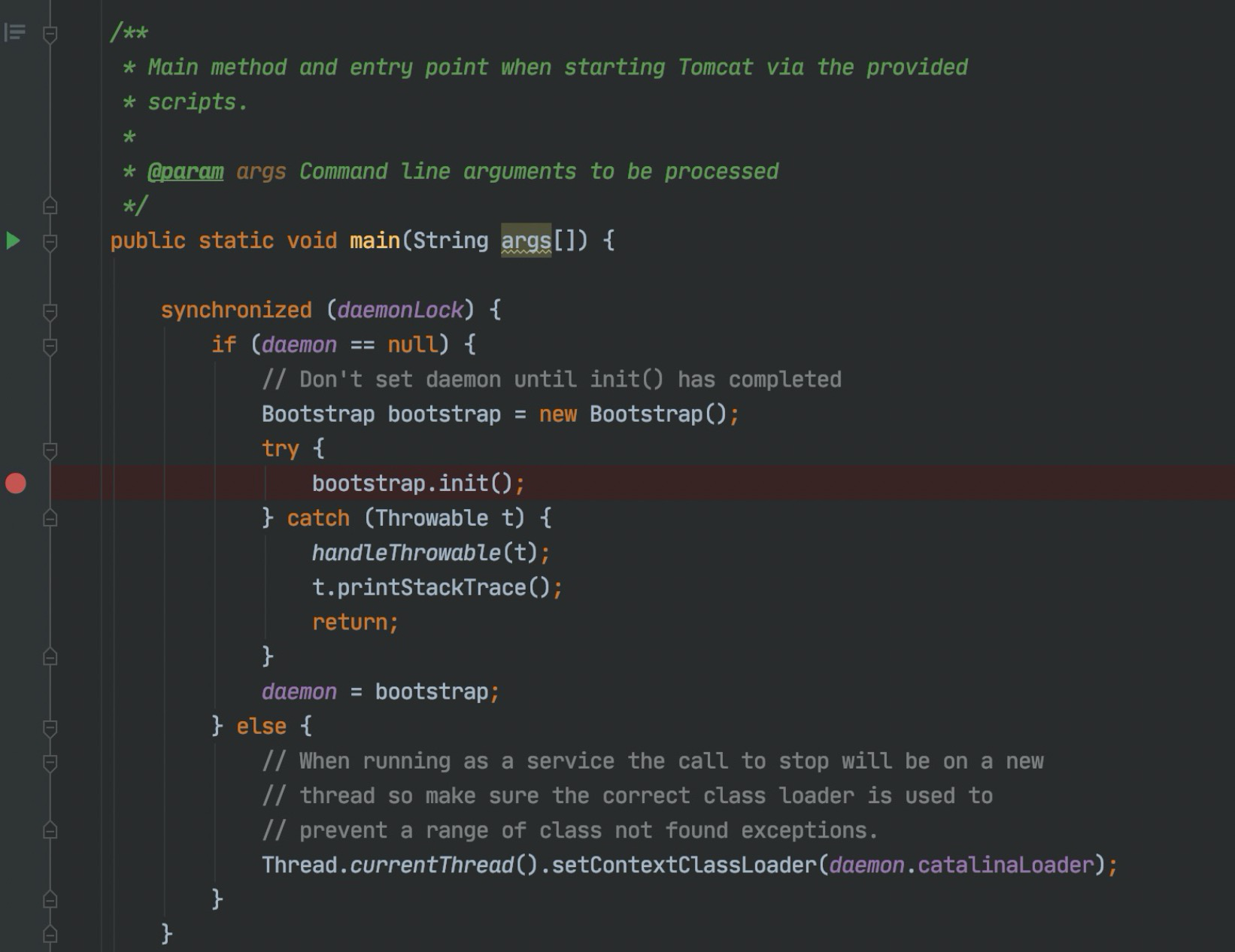

1、Bootstrap init()

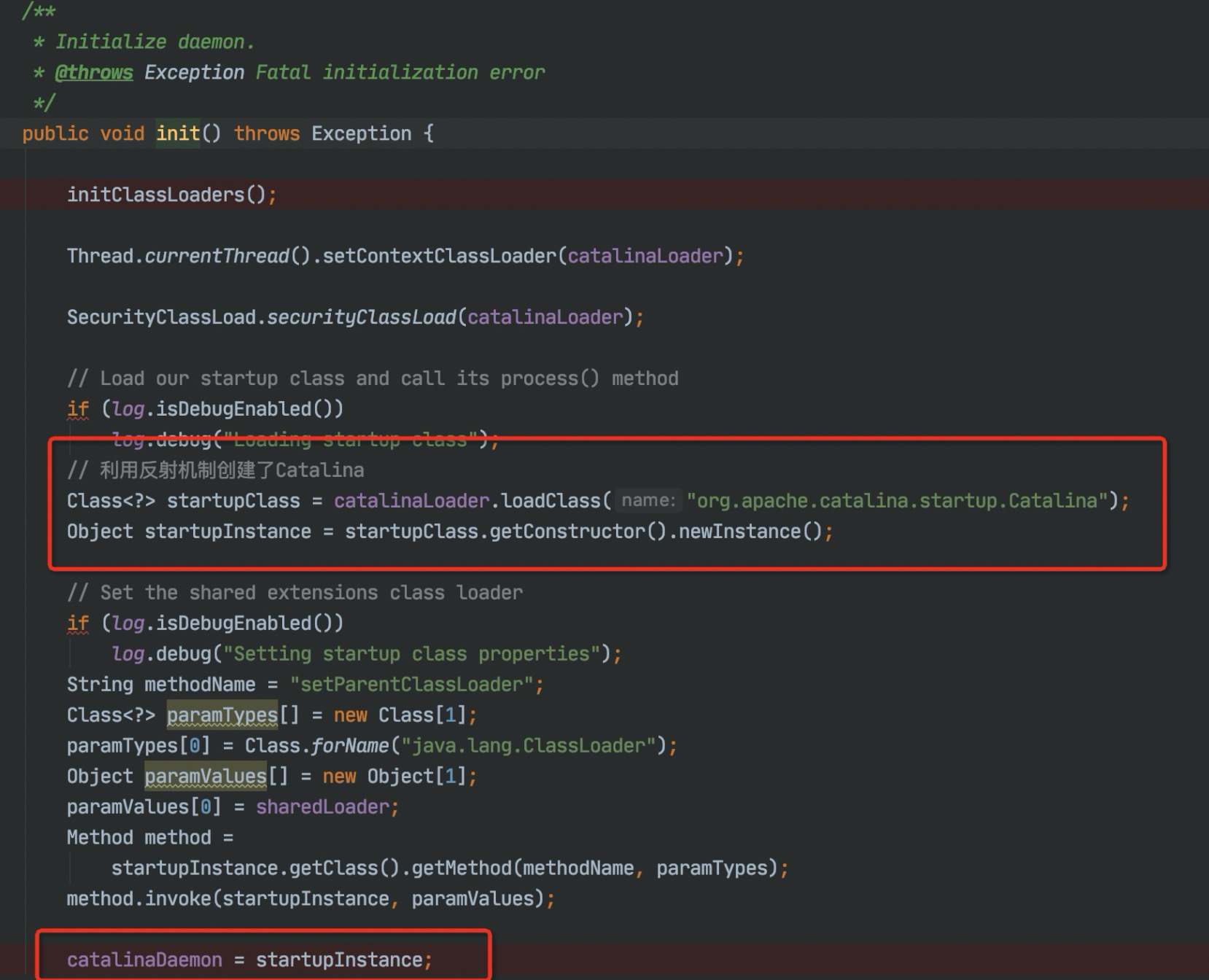

利用反射机制初始化Catalina

2、Bootstrap init() -> Catalina load()

创建完Catalina对象并完成赋值后会开始初始化各个组件,这里先调用load

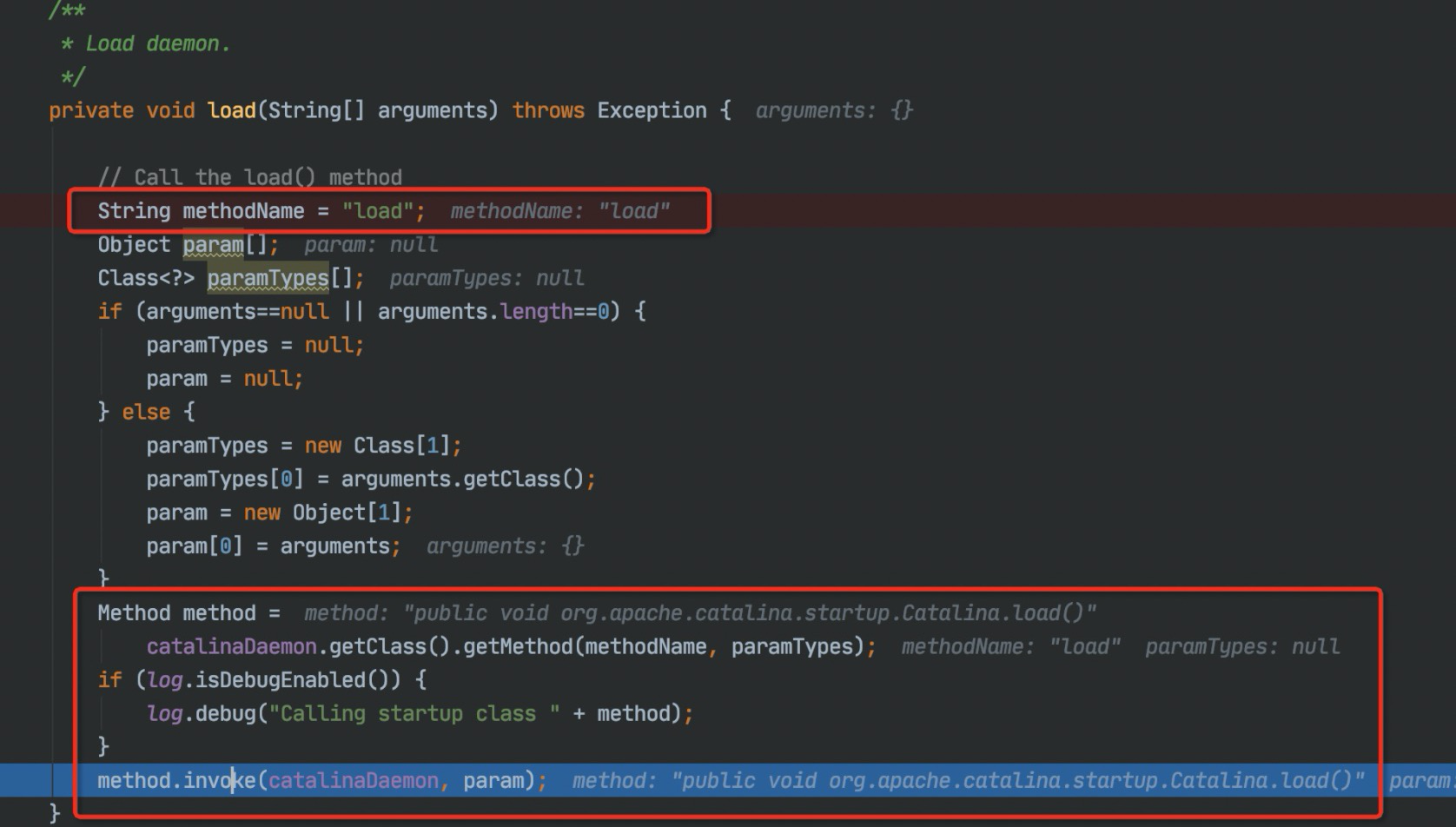

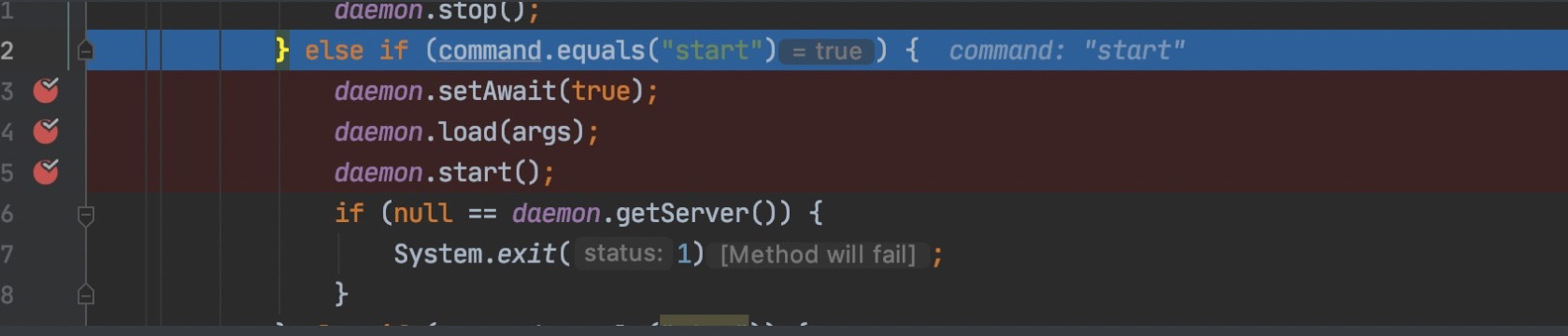

进入方法后设置的是load，然后通过反射去执行Catalina类的load()方法

3、Catalina 创建各个组件

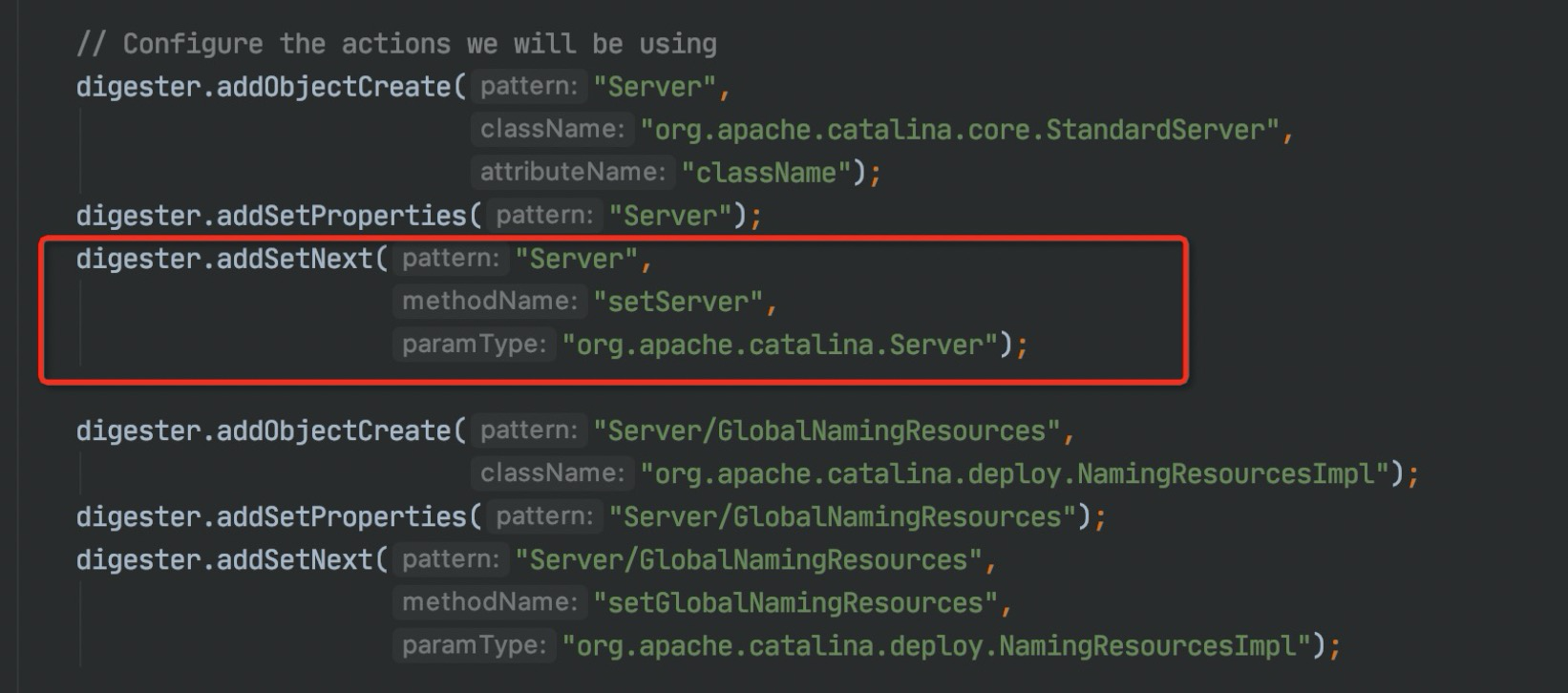

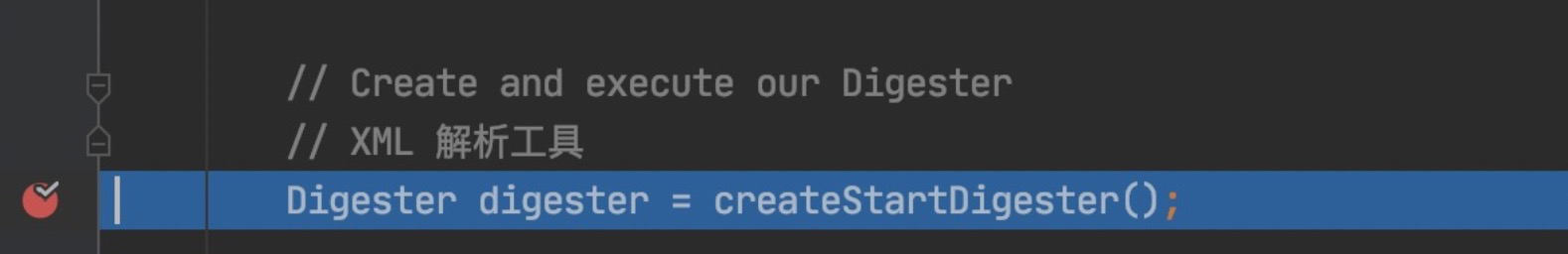

这个地方会去生成server.xml文件的解析工具，来创建相关的组件(没有修改过server.xml的则是tomcat的默认配置)

里面会配置创建各个组件的规则、方法、类名

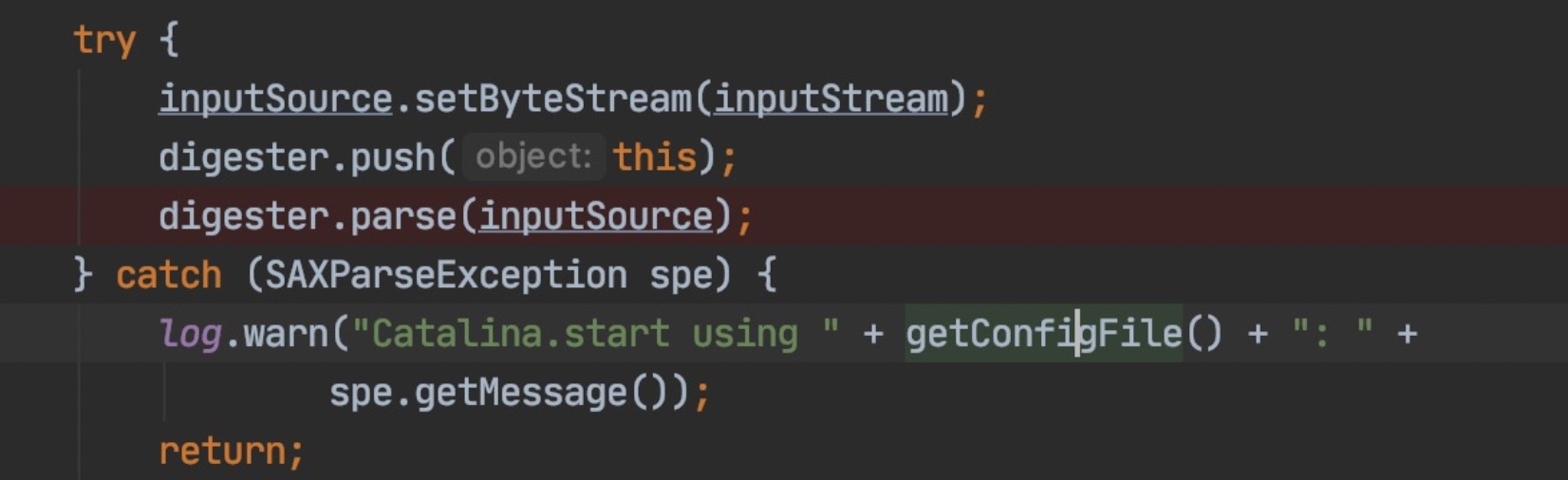

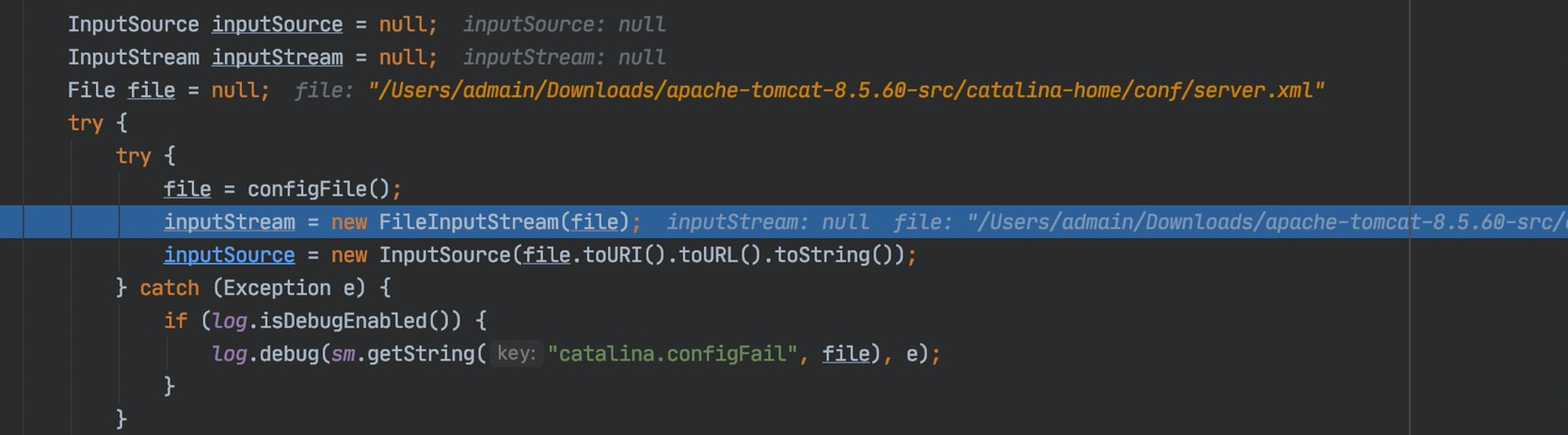

解析完成后读取文件

开始各个组件的创建

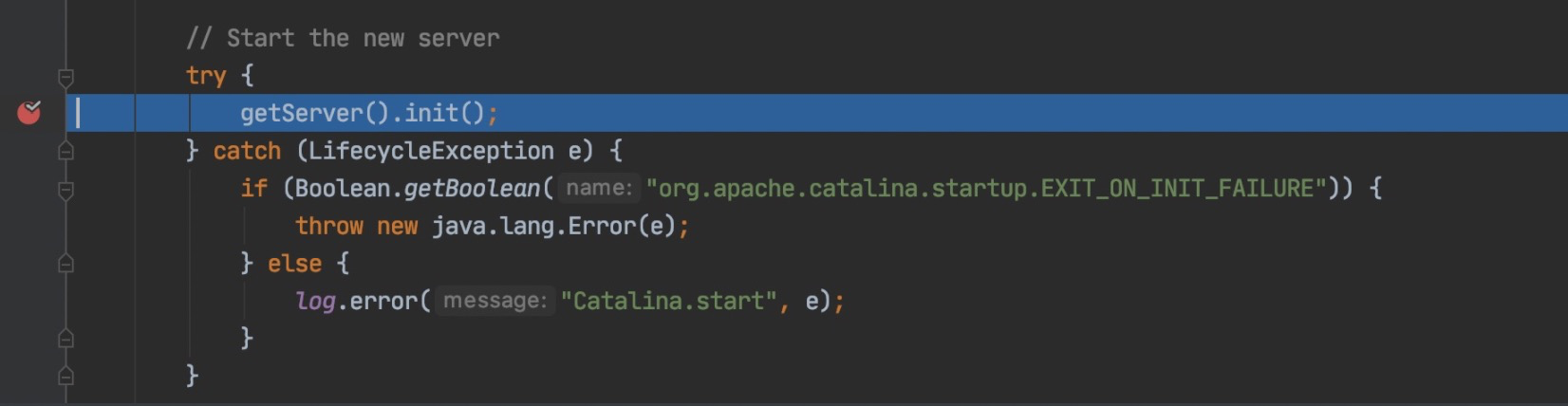

4、Catalina -> Server init()

创建完成后开始执行初始化的链路

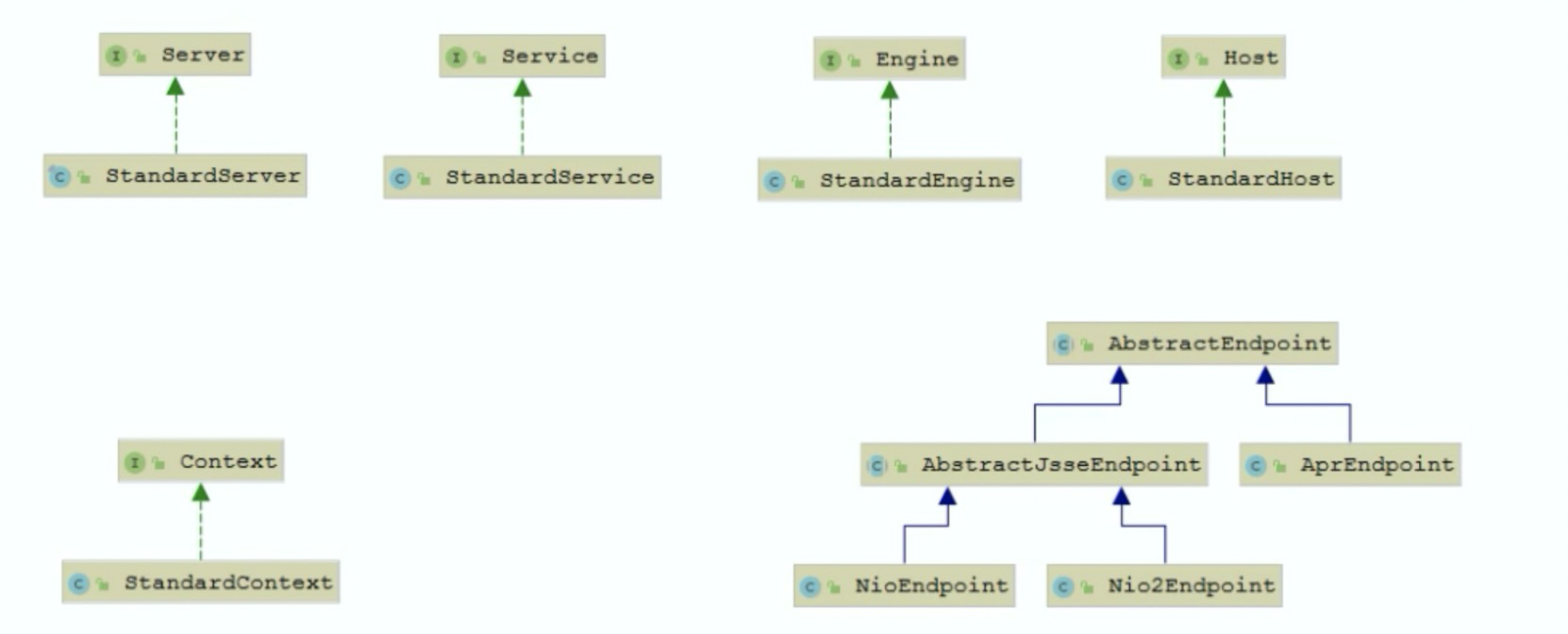

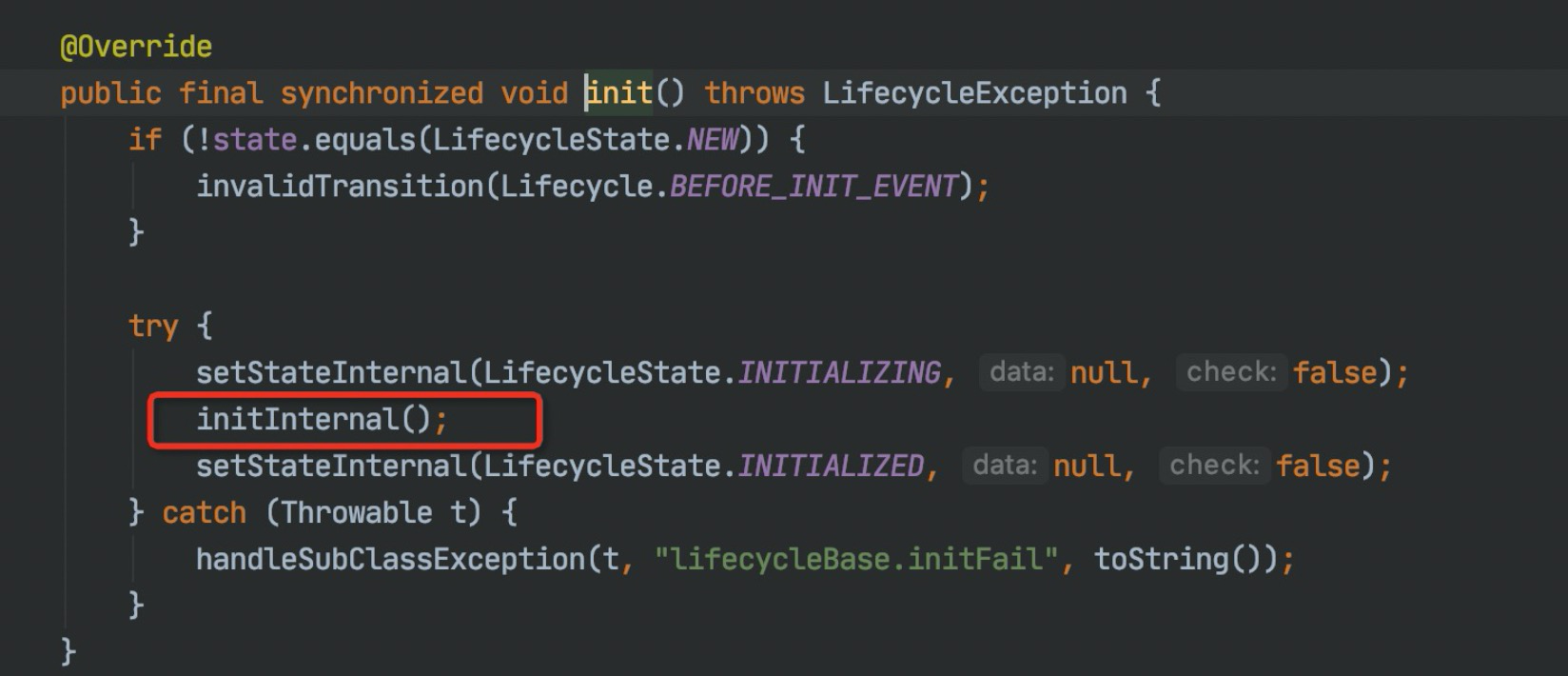

因为Catalina内部组件都依靠Lifecycle接口来管理各组件的生命周期，所以我们主要看这个方法(这里放一张大致的接口管理类图)

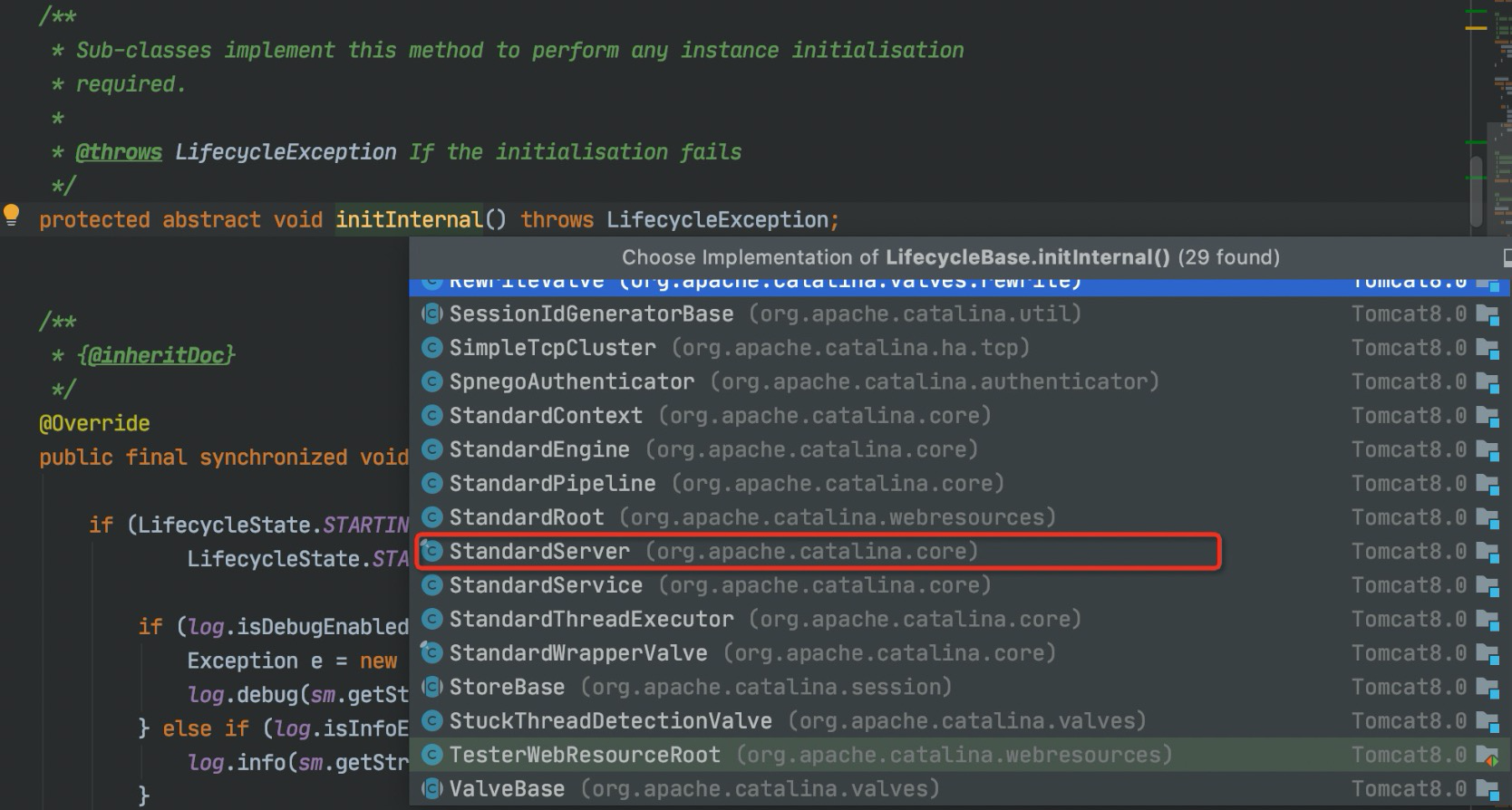

这个方法是个抽象方法，因为我们第一个初始化的是Server所以我们进入这个类中

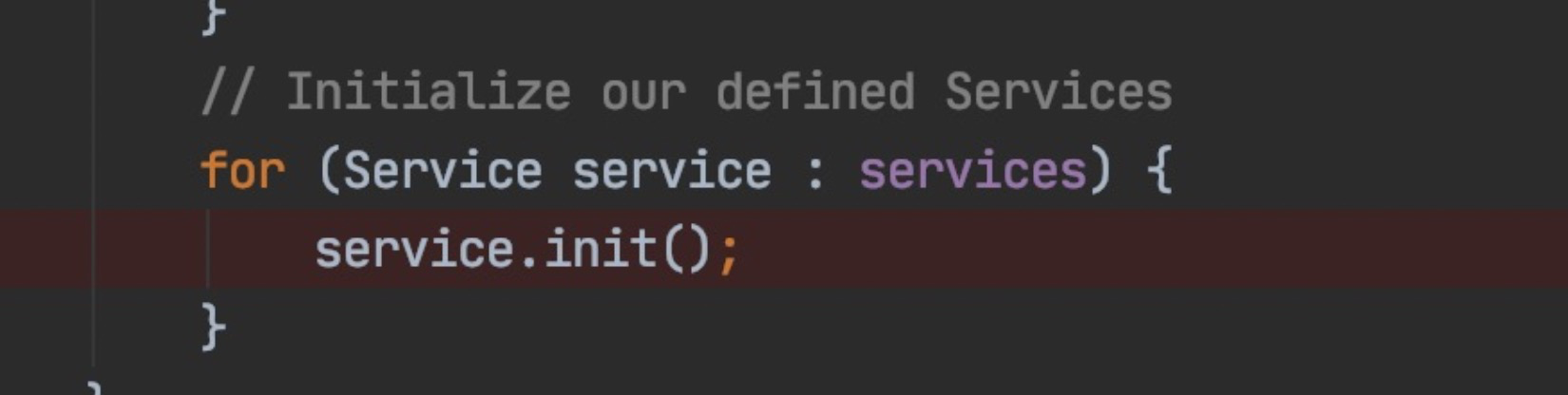

一个Server下会有多个Service，所以这里是遍历的去初始化

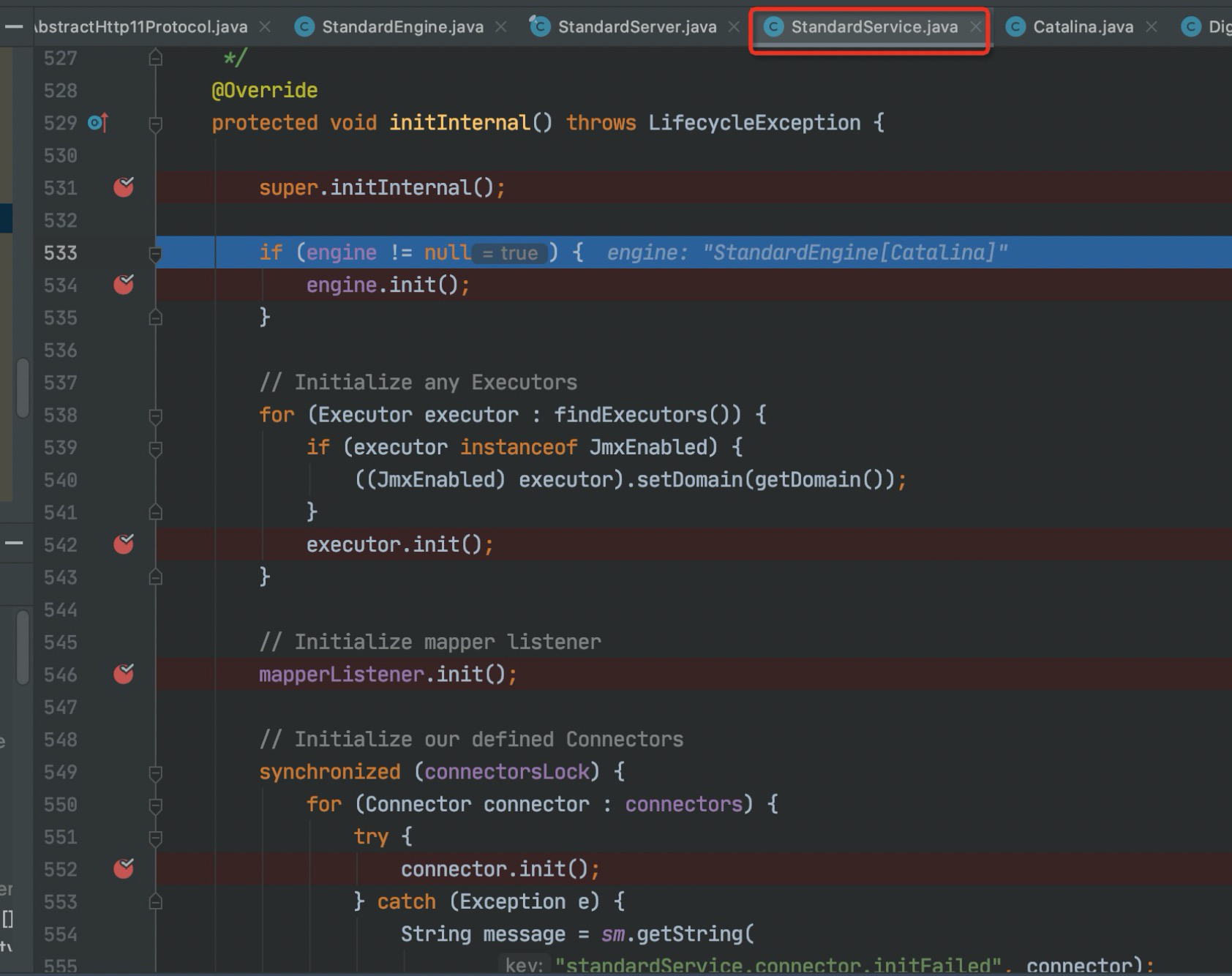

6、Server -> Service init()

这里会初始化Engine

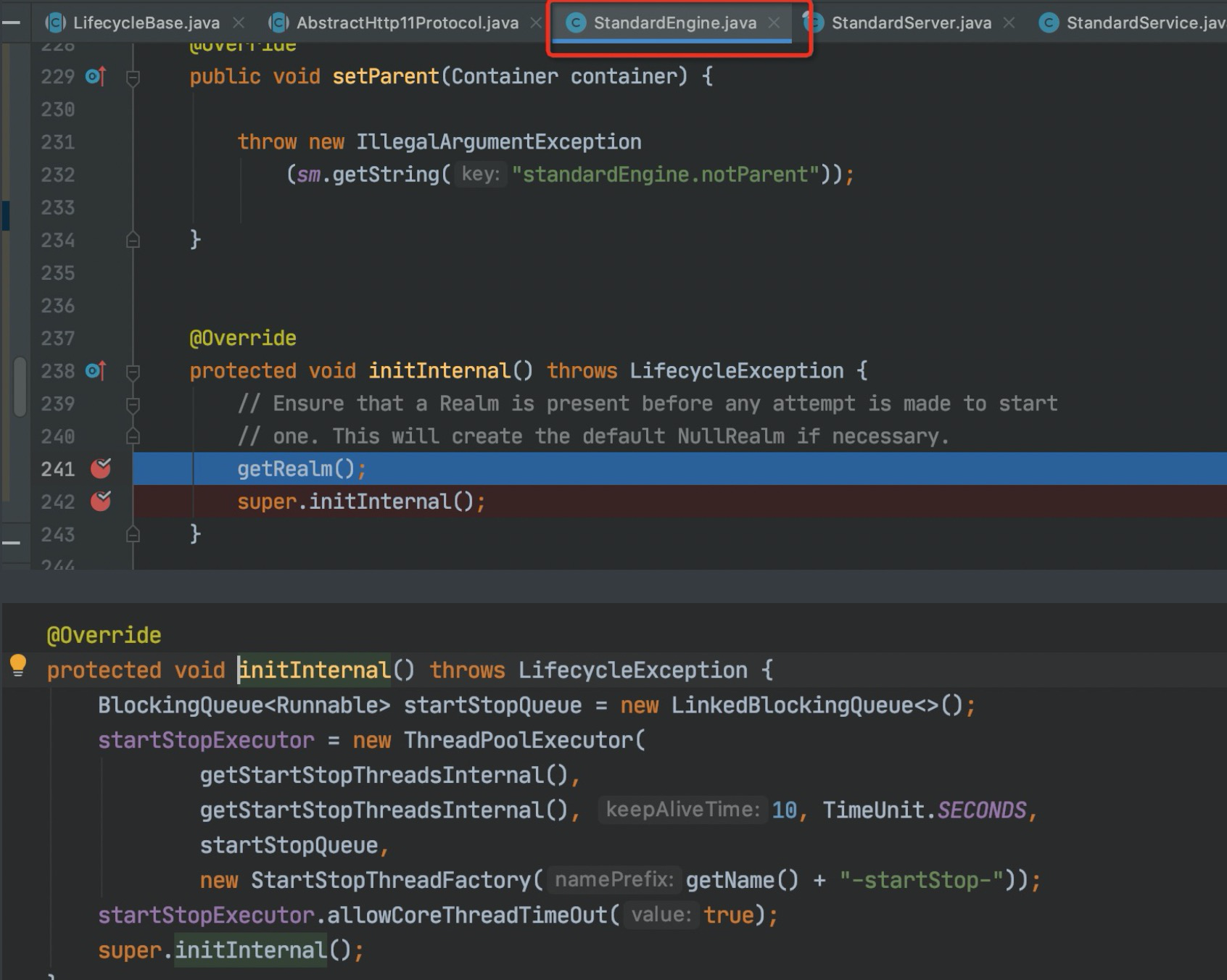

7、Service -> Engine Init()

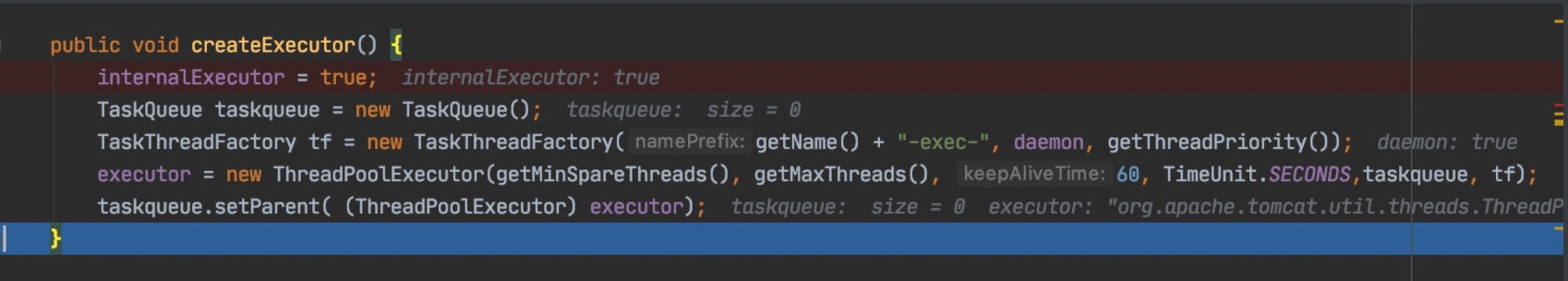

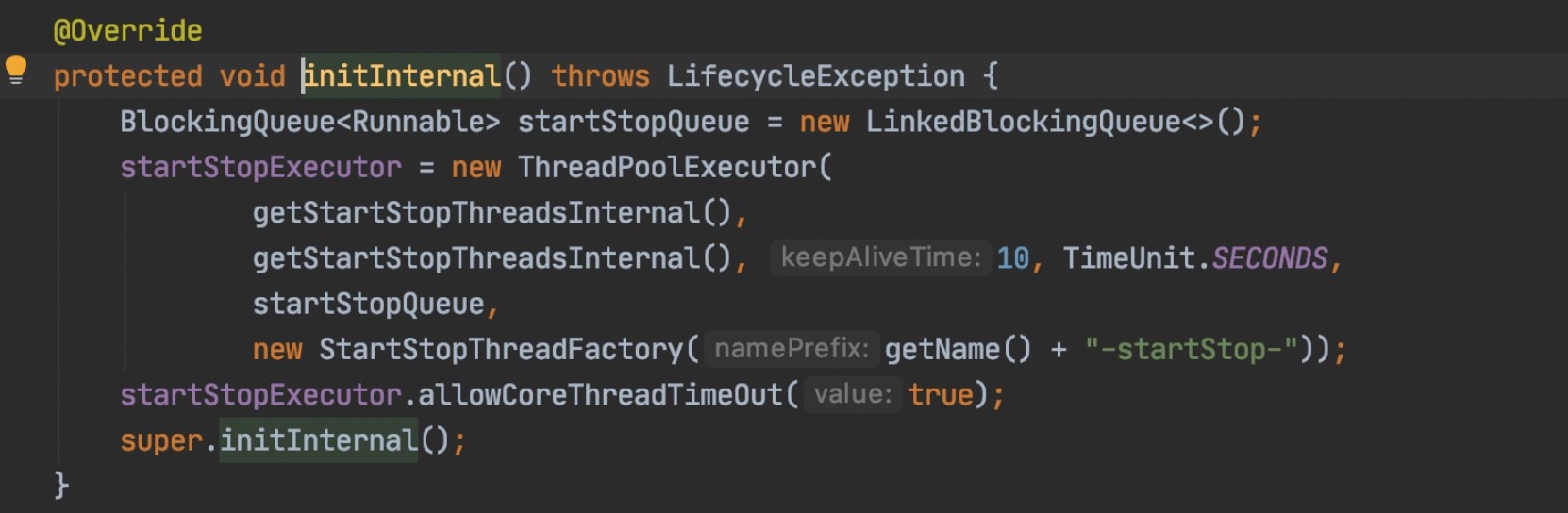

这里会调用父类的初始化，创建了一个线程池 (这里后续没有init Host- Context - Wrapper等，而是在下面Engine的start启动后直接启动)

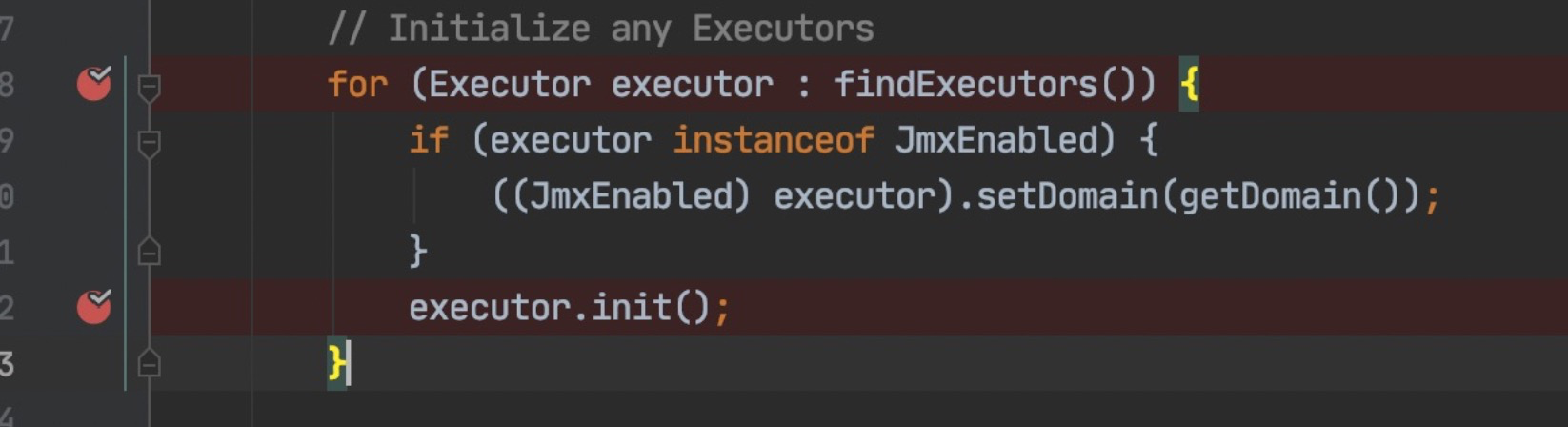

6、Server -> Executor init()

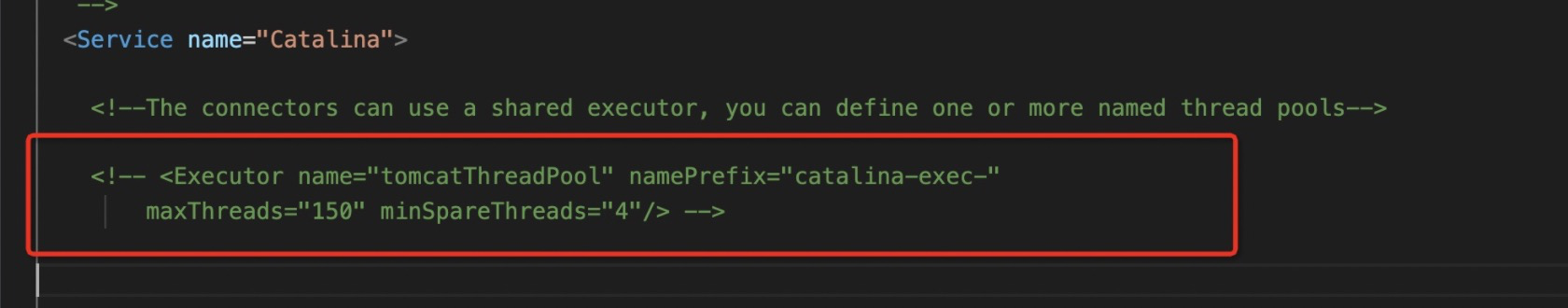

这里我们server.xml并没有配置线程池所以没有初始化我们自己的线程池

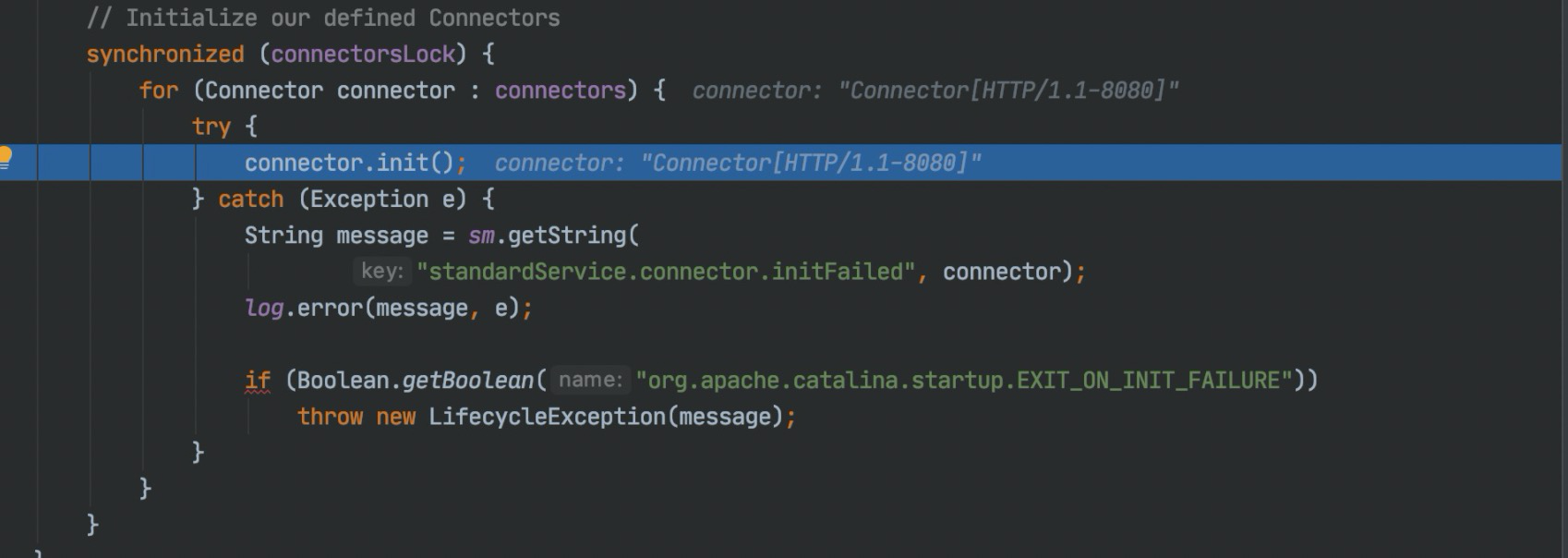

7、Server -> Connector init()

这里会对Connector进行加载

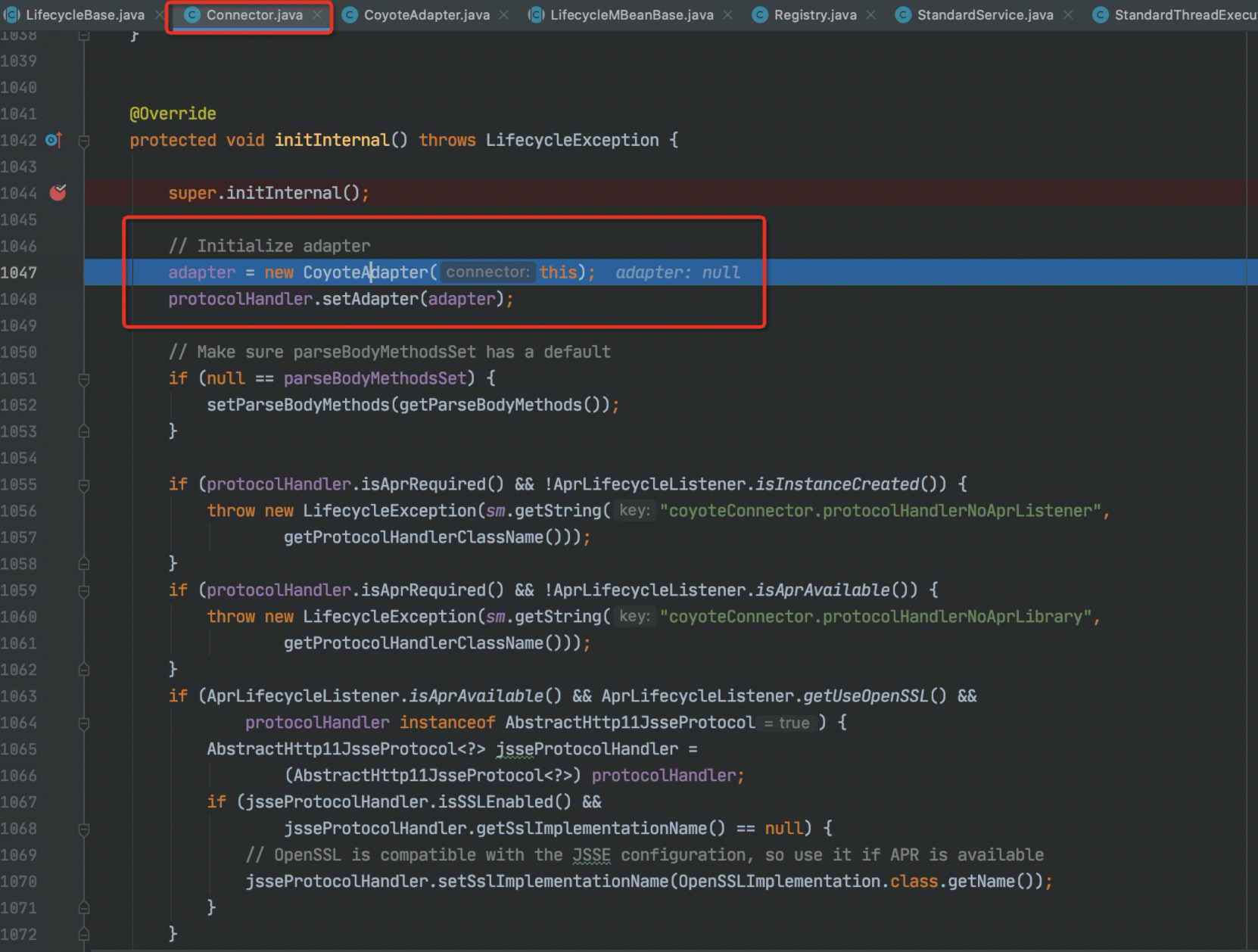

初始化Connector的时候会创建Adapter，Adapter用于Request/Response <–> ServletRequest/ServletResponse 之间的相互转换(适配器模式)

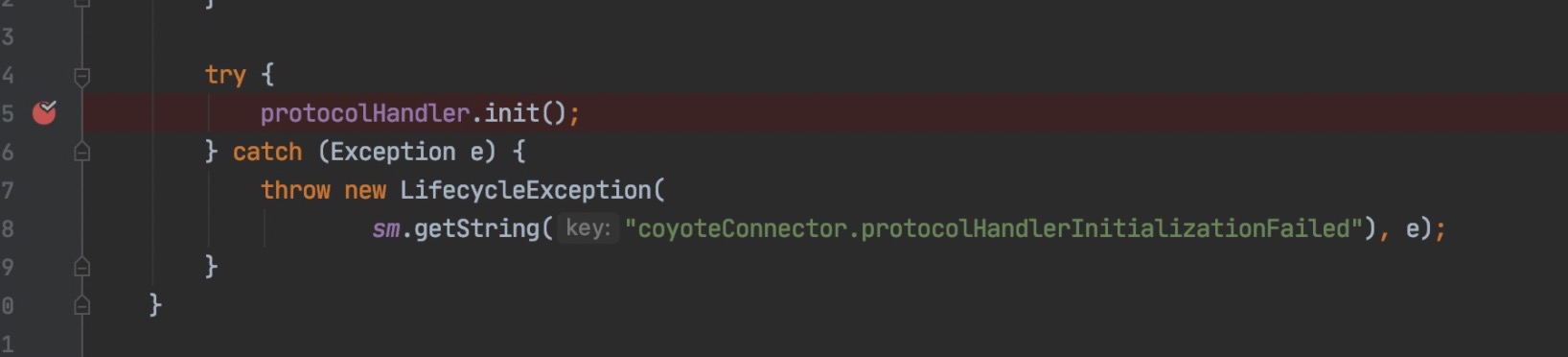

然后初始化ProtocolHandler

9、Connector -> ProtocolHandler init()

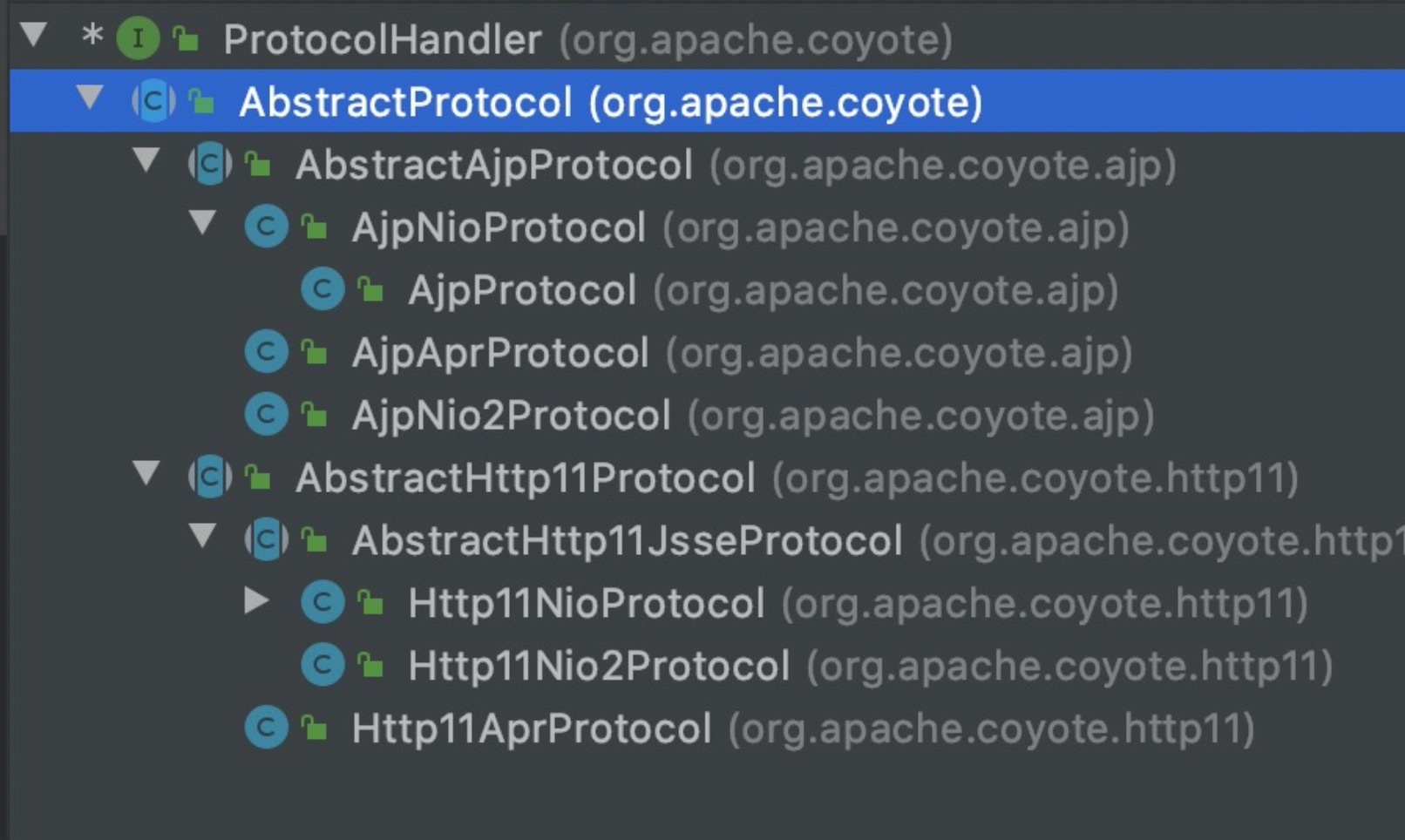

Tomcat支持两种网络协议 HTTP 和 AJP

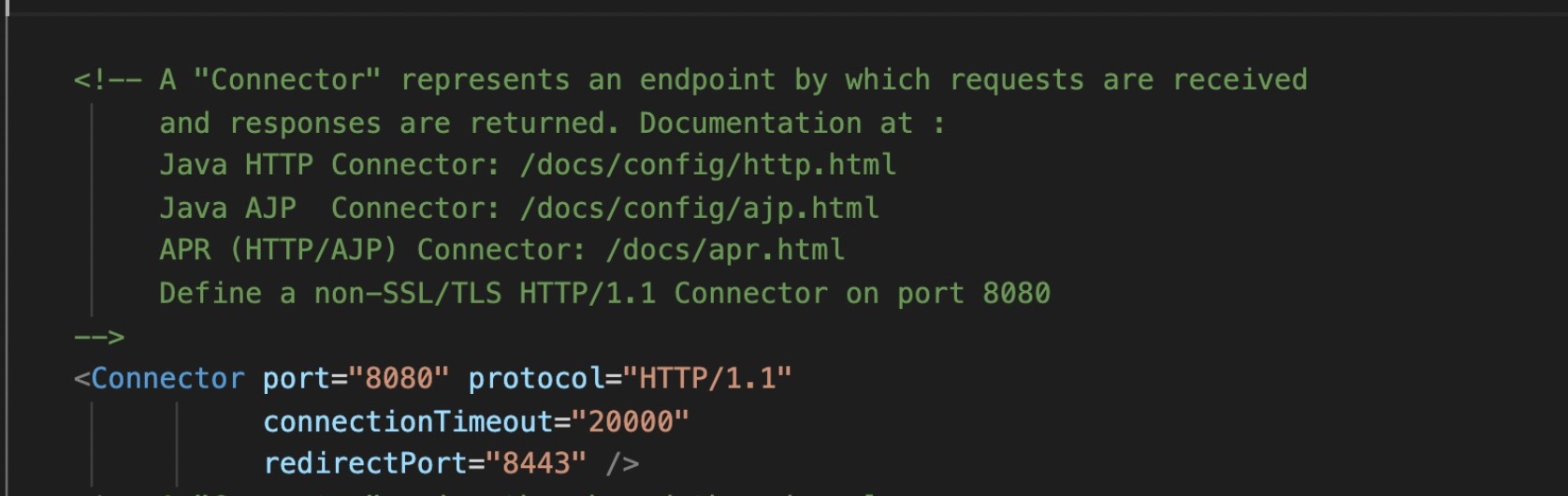

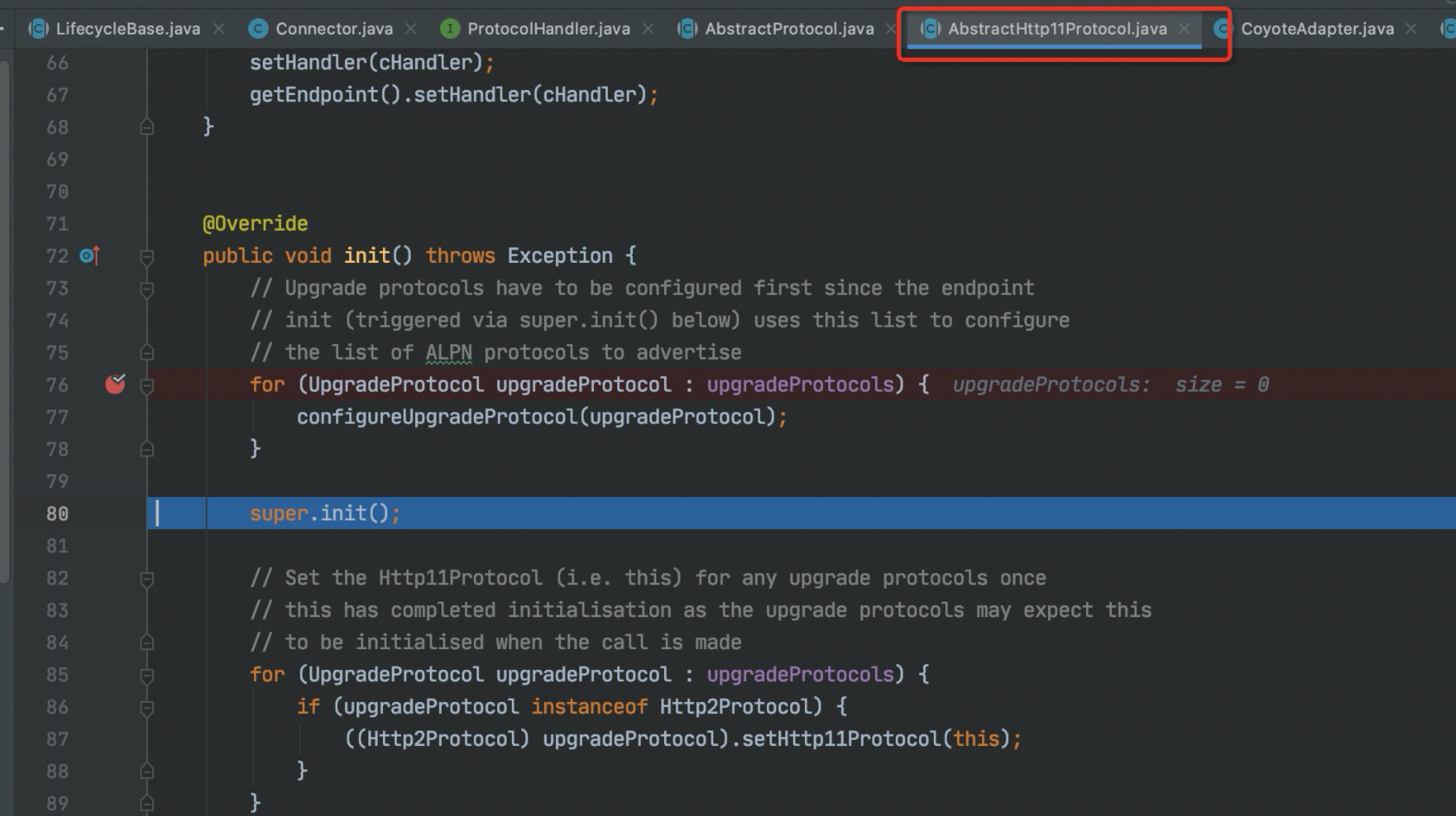

因为我们server.xml配置的是HTTP，所以走的是AbstractHttp11Protocol,然后回去加载父类的init()

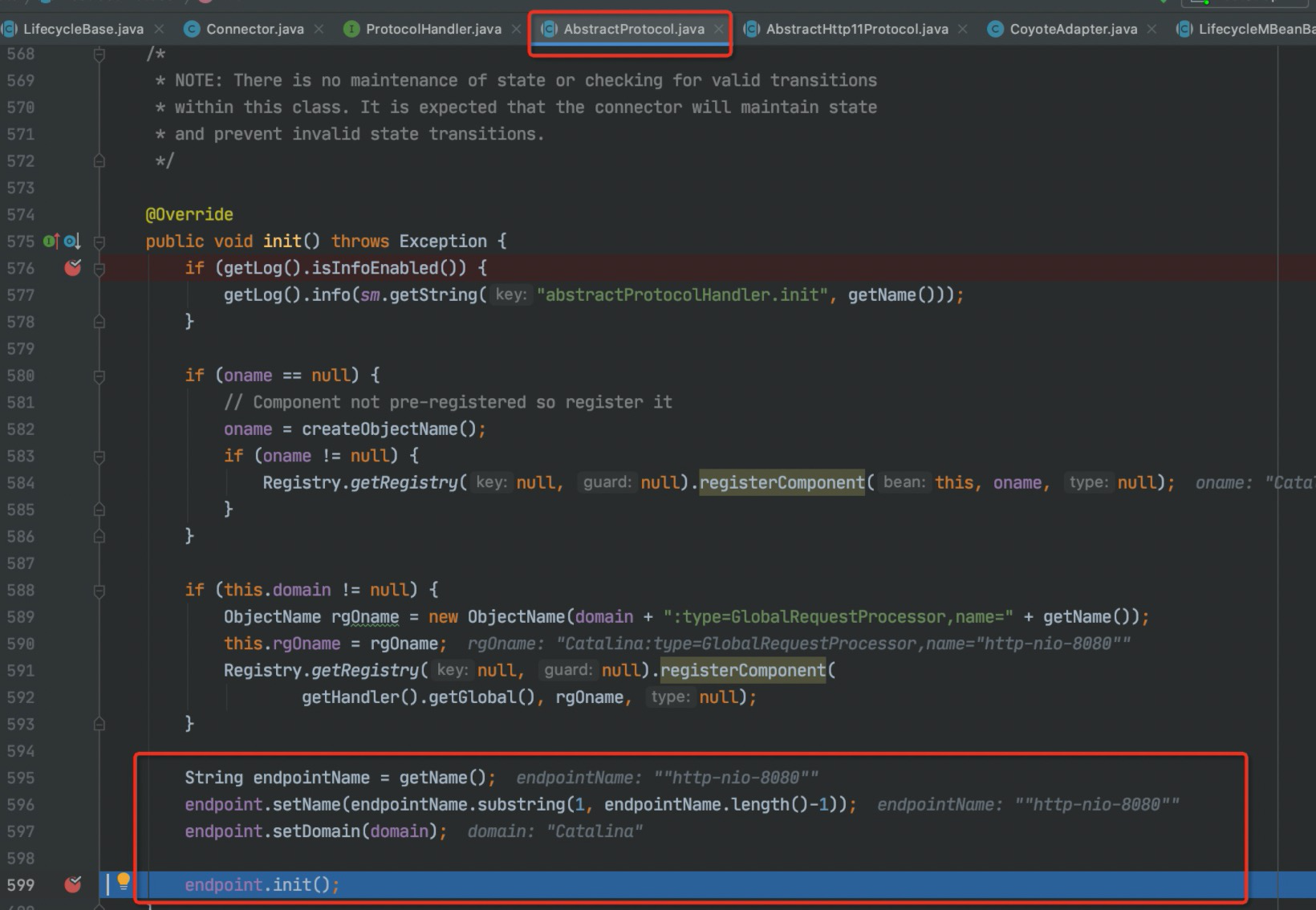

​ 父类会初始化Endpoint

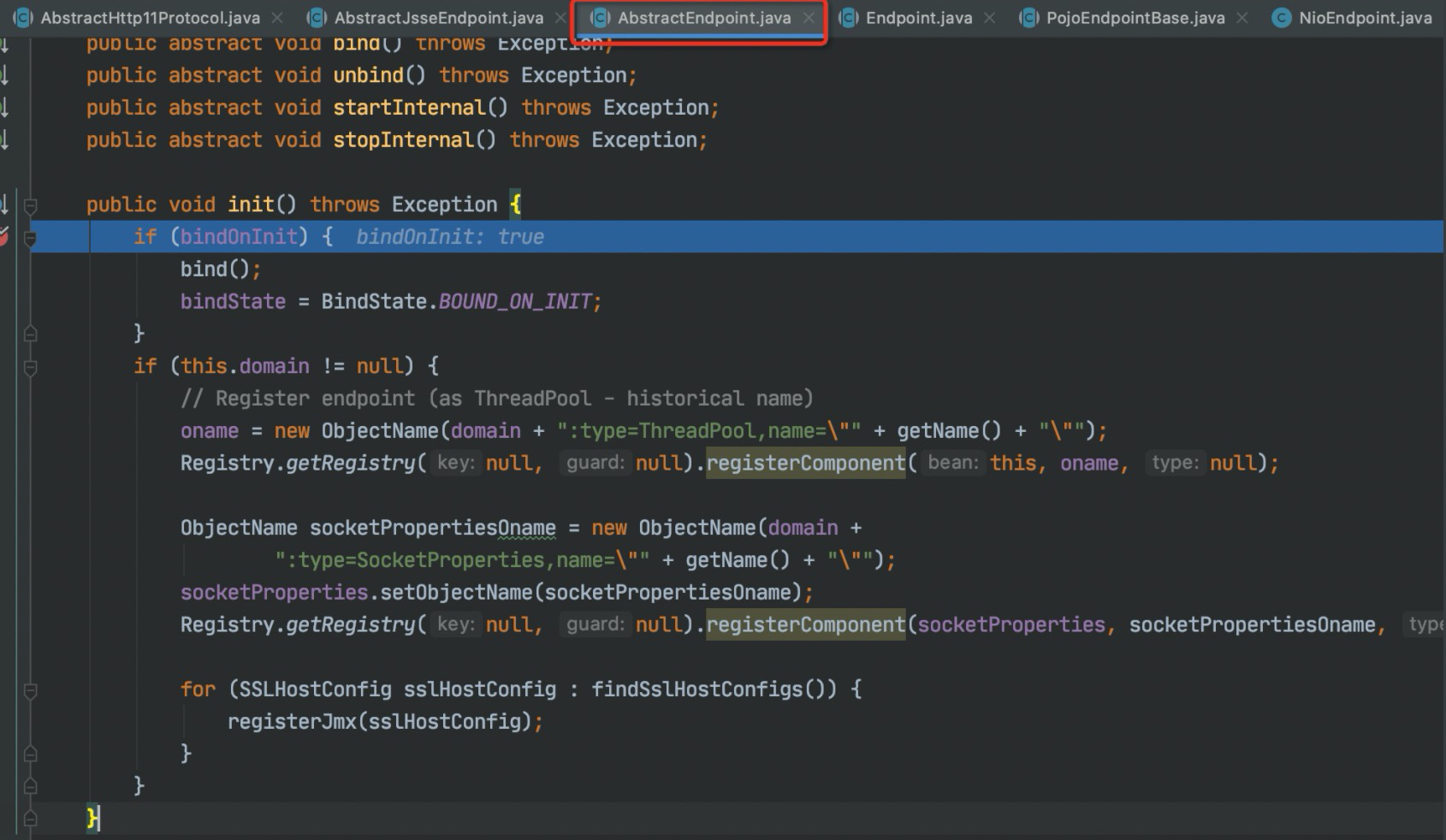

10、AbstractProtocol -> Endpoint init()

Endpoint主要的作用就是接收客户端请求的连接

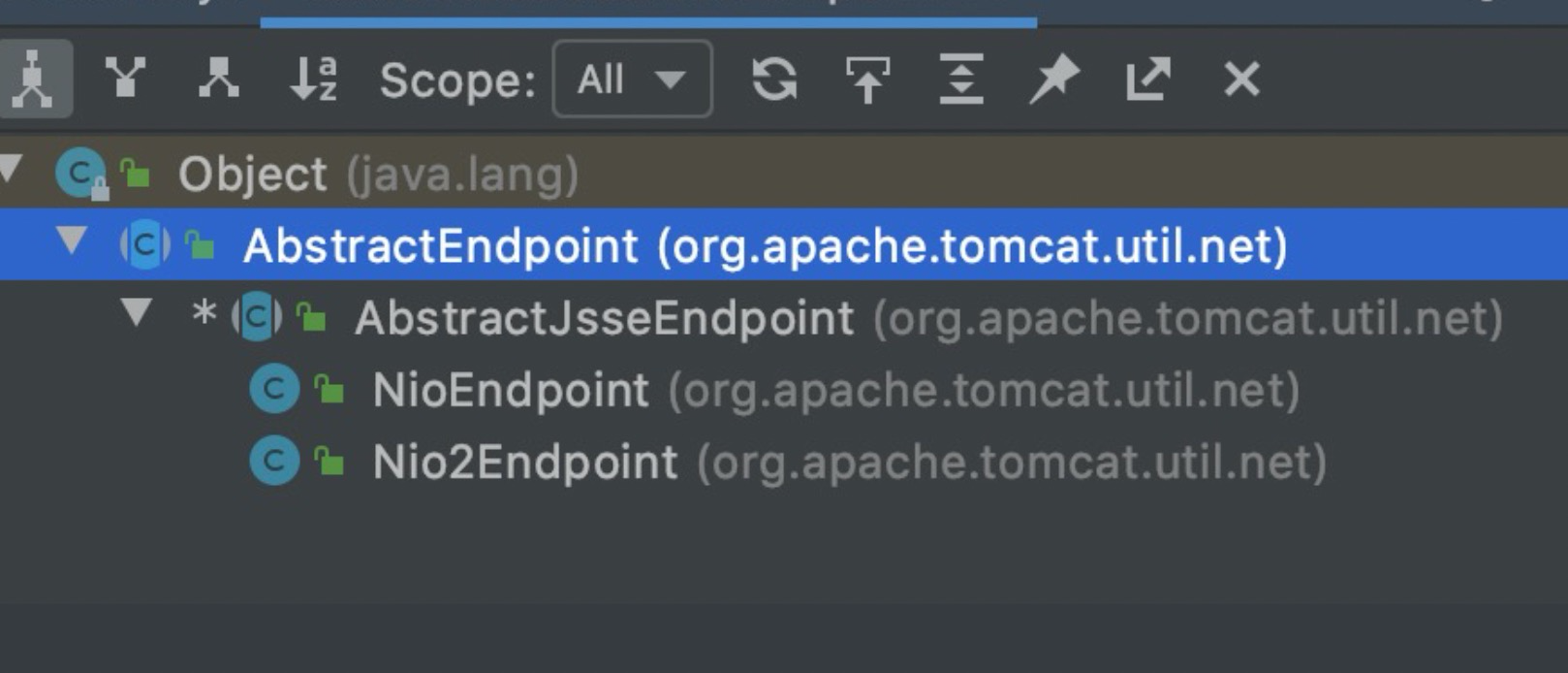

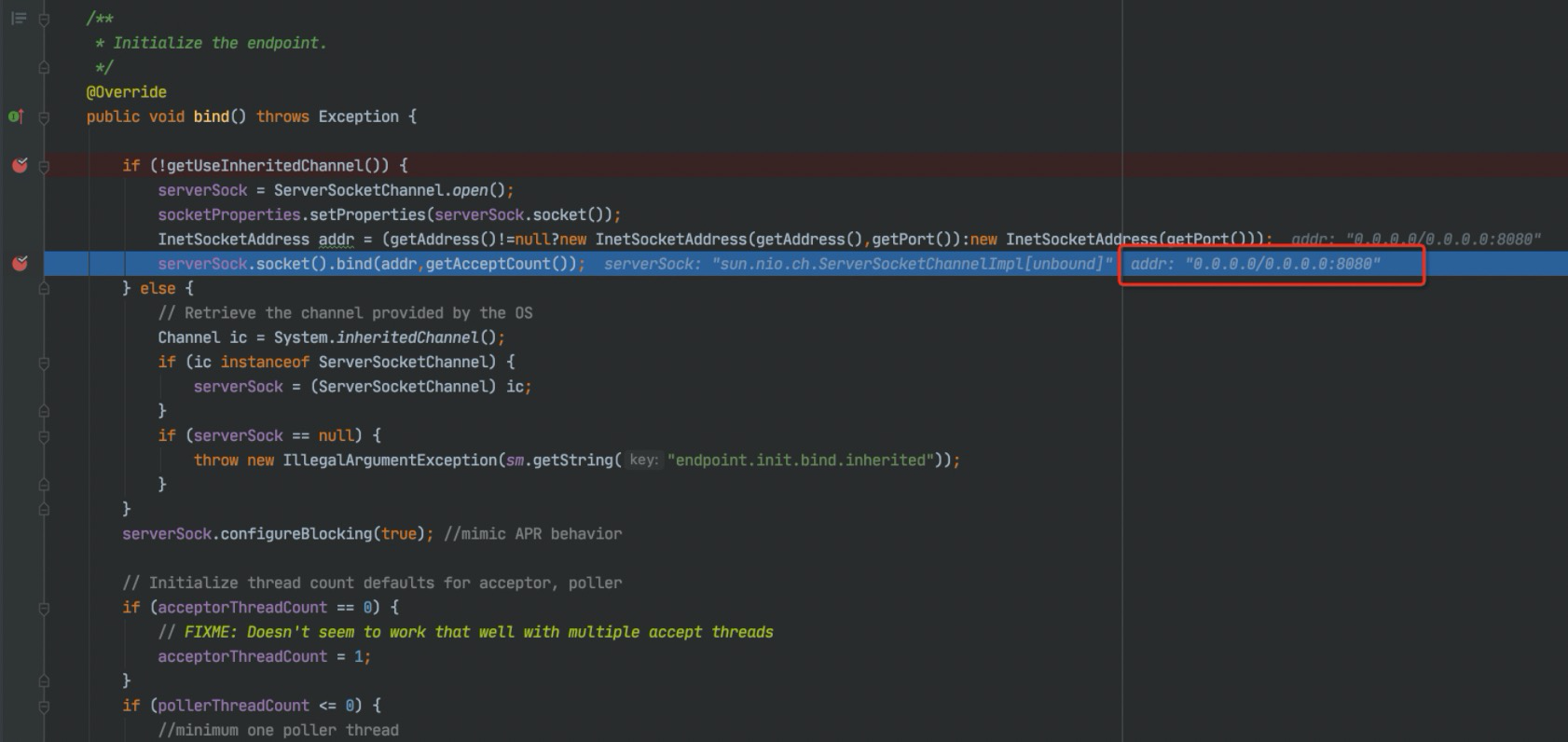

绑定端口号，默认的是NioEndpoint

默认配置也是本机的8080端口

Start 阶段

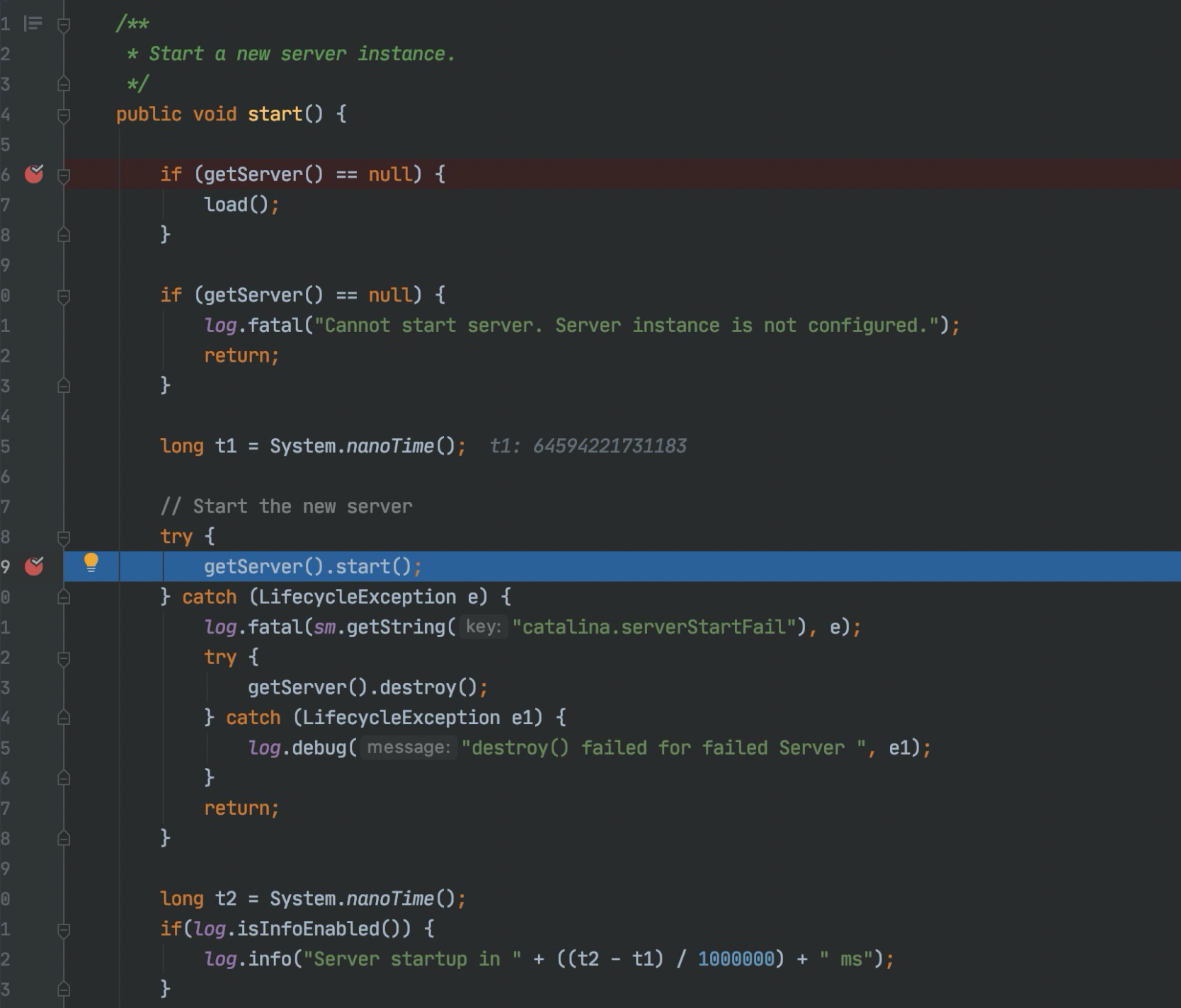

11、Bootstrap -> Server start()

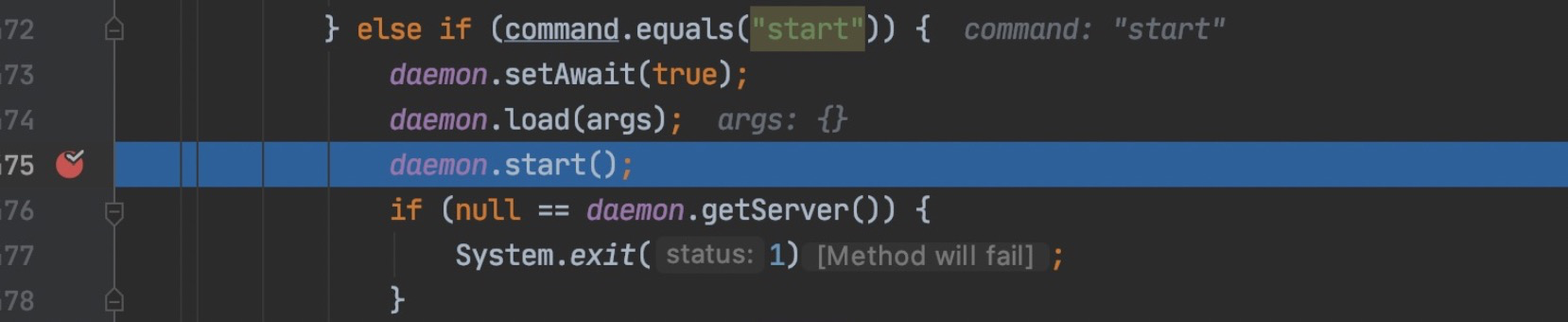

load中的init加载完成后就开始start各组件

先判断是否加载，然后开始start()方法

Lifecycle接口管理了组件的所有生命周期，所以start也和init是一样的

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cJj1FlyE-1614825664644)(/Users/admain/Library/Application Support/typora-user-images/image-20210303161633971.png)]

12、Server -> Service start()

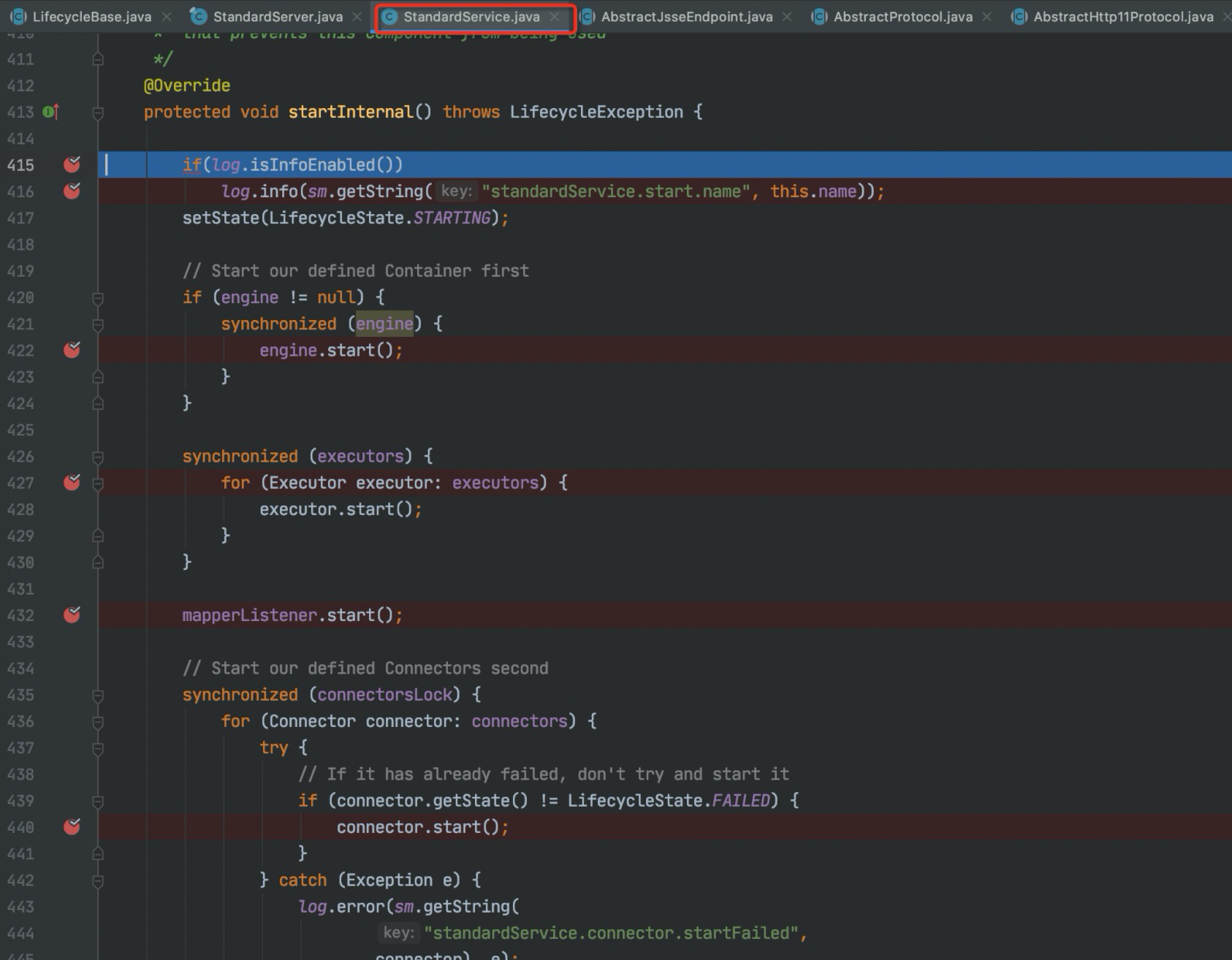

这里会启动Engine、自定义线程池 和 Connector

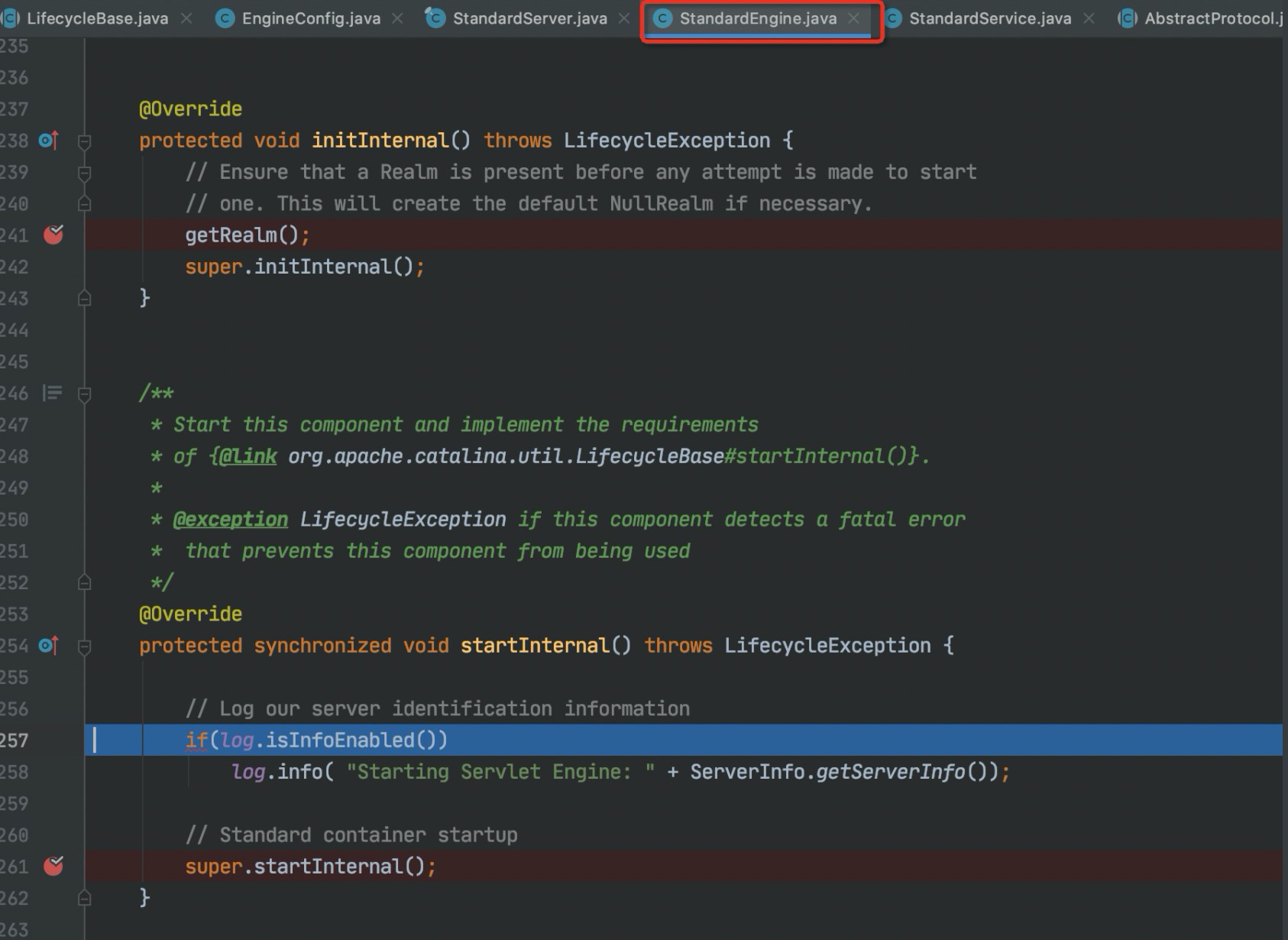

13、Service -> Engine start()

调用父类的启动方法

14、 Engine -> Host start()

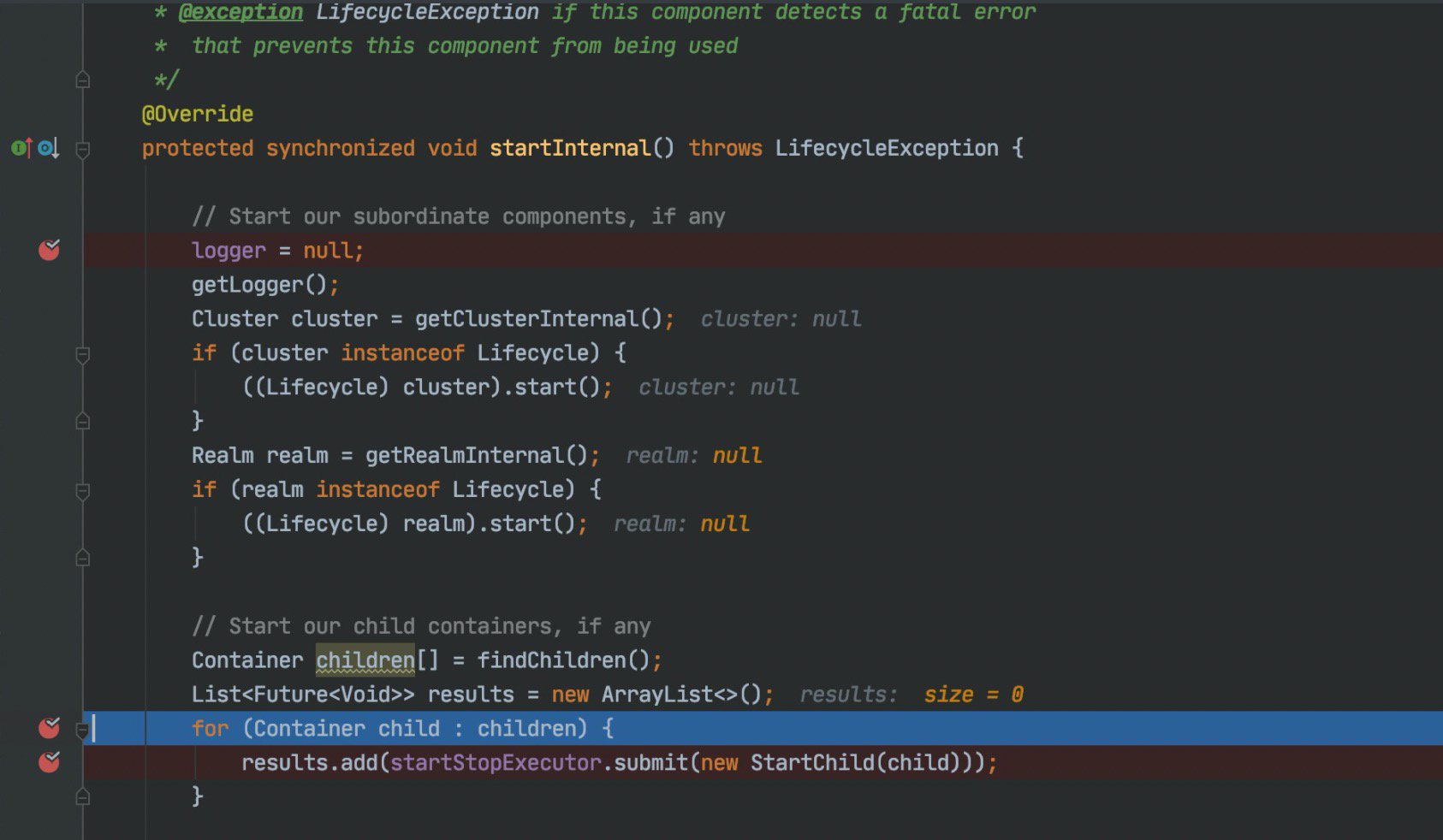

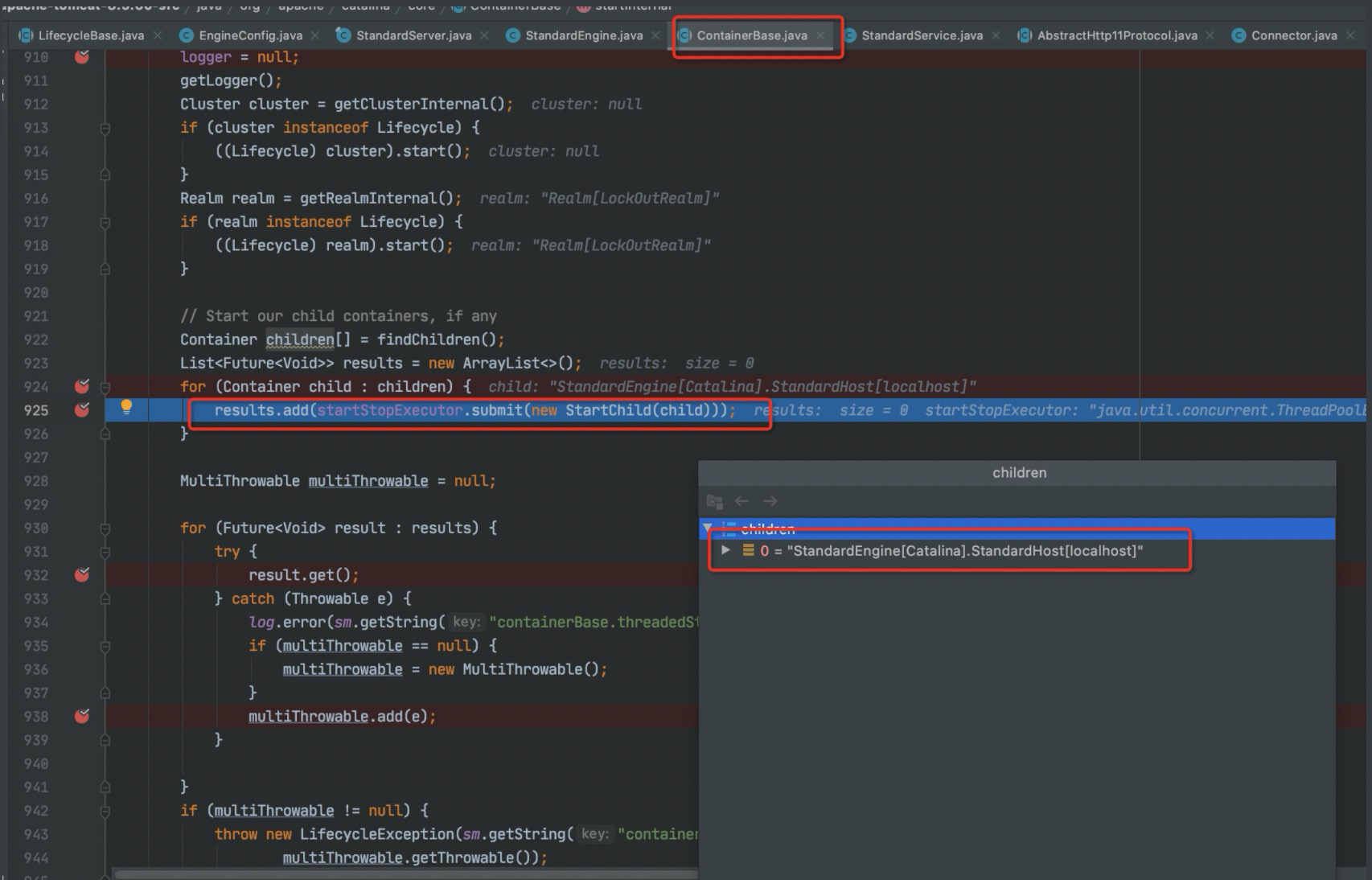

父类这里启动会先查询Engine下的子类对象，Engine -> Host -> Context -> Wrapper, 查询到子类对象后会通过线程池去执行创建启动

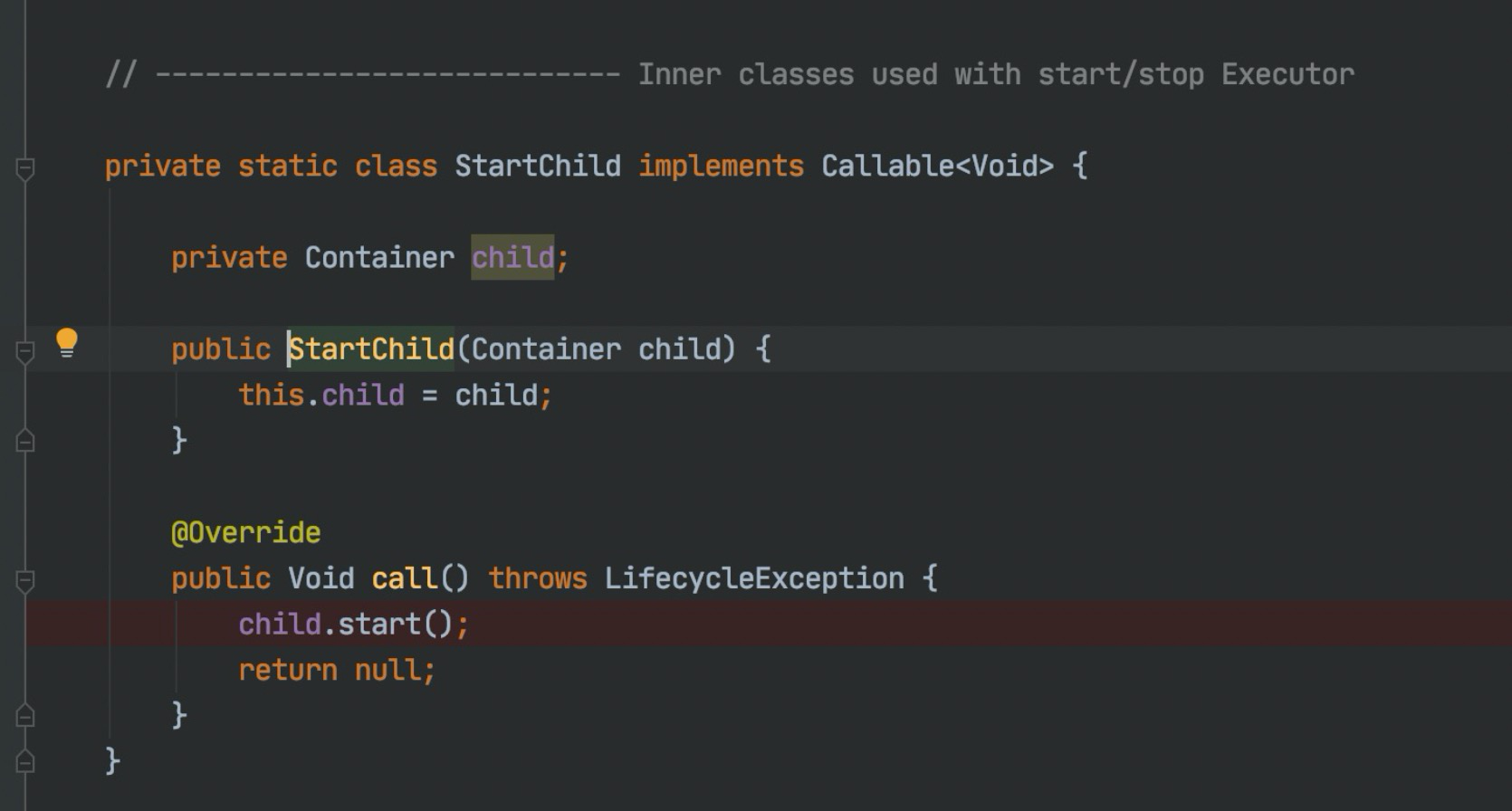

StartChild是实现了Callable接口的

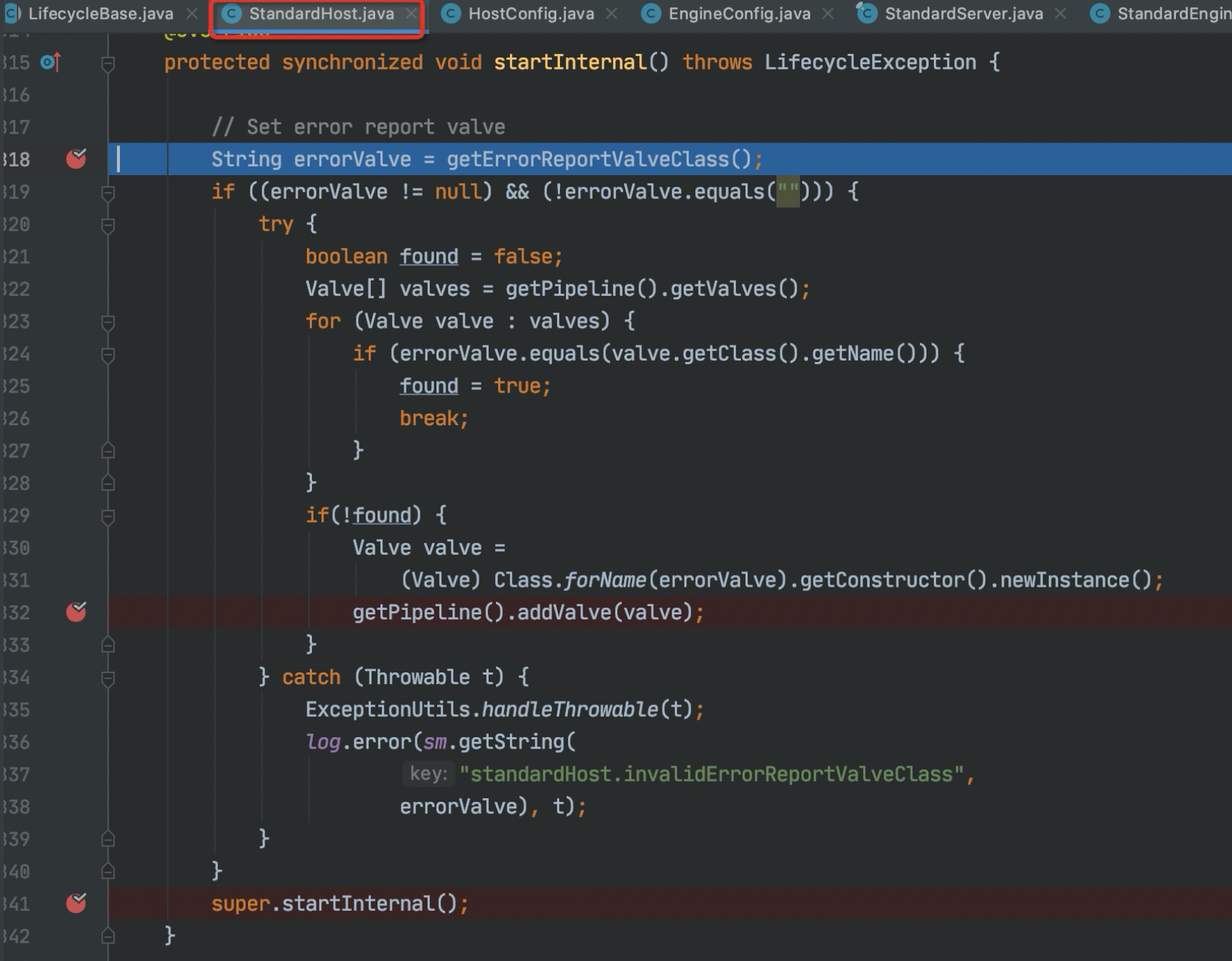

启动Host

启动完成后回去调用下父类的启动方法，Host这里也会去拿它的子类然后启动，但是现在是没有的

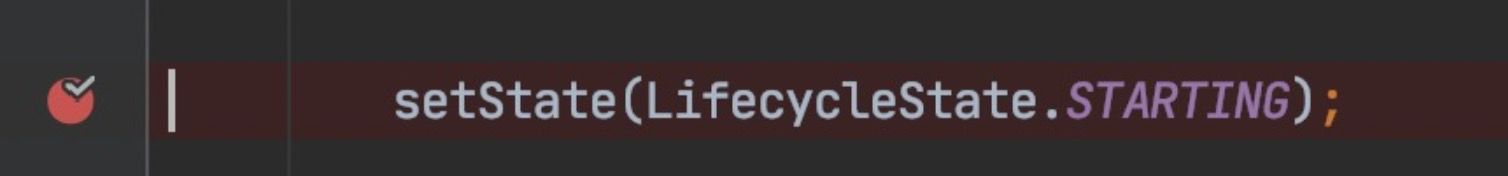

然后会去设置下生命周期状态 -> Starting

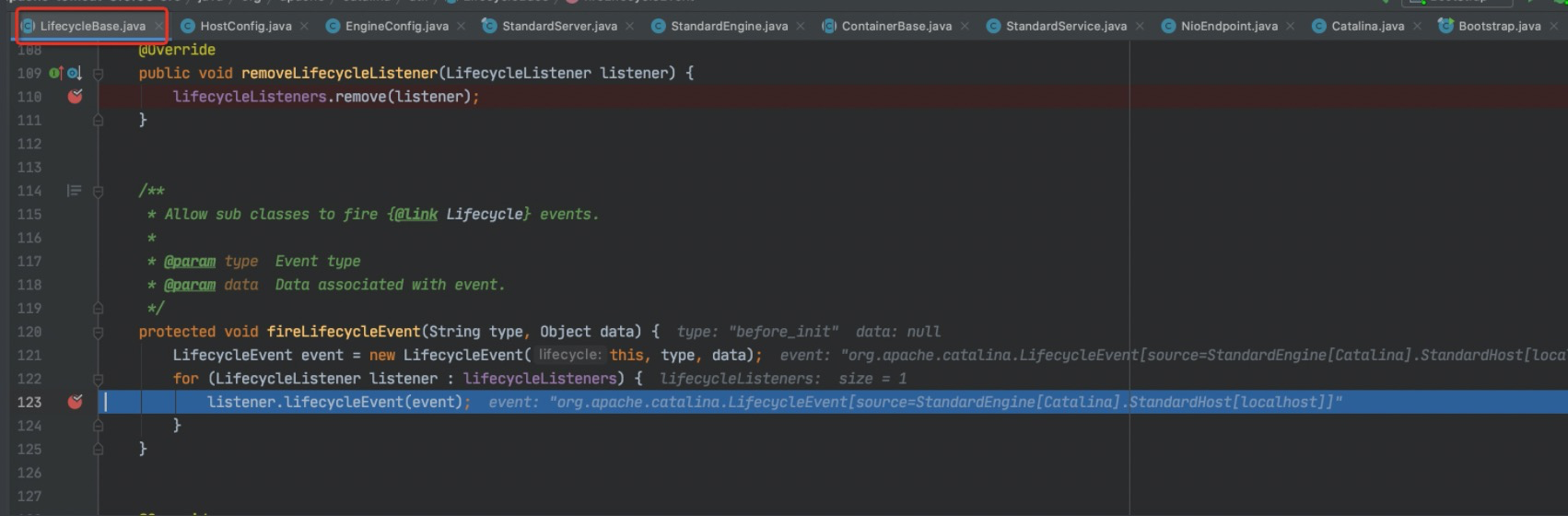

这里要提一下Lifecycle的生命周期监听器，他会监听对象的生命周期，像上面一样设置新的生命周期状态的时候(如：NEW、INIT、START等…)，都会执行这个方法 – 它有多个实现，跟代码的时候要注意

这里监听到了Host的创建，当前状态为Starting

15、 Host -> Context start()

执行start() 方法

调用线程池去创建Web应用的描述对象

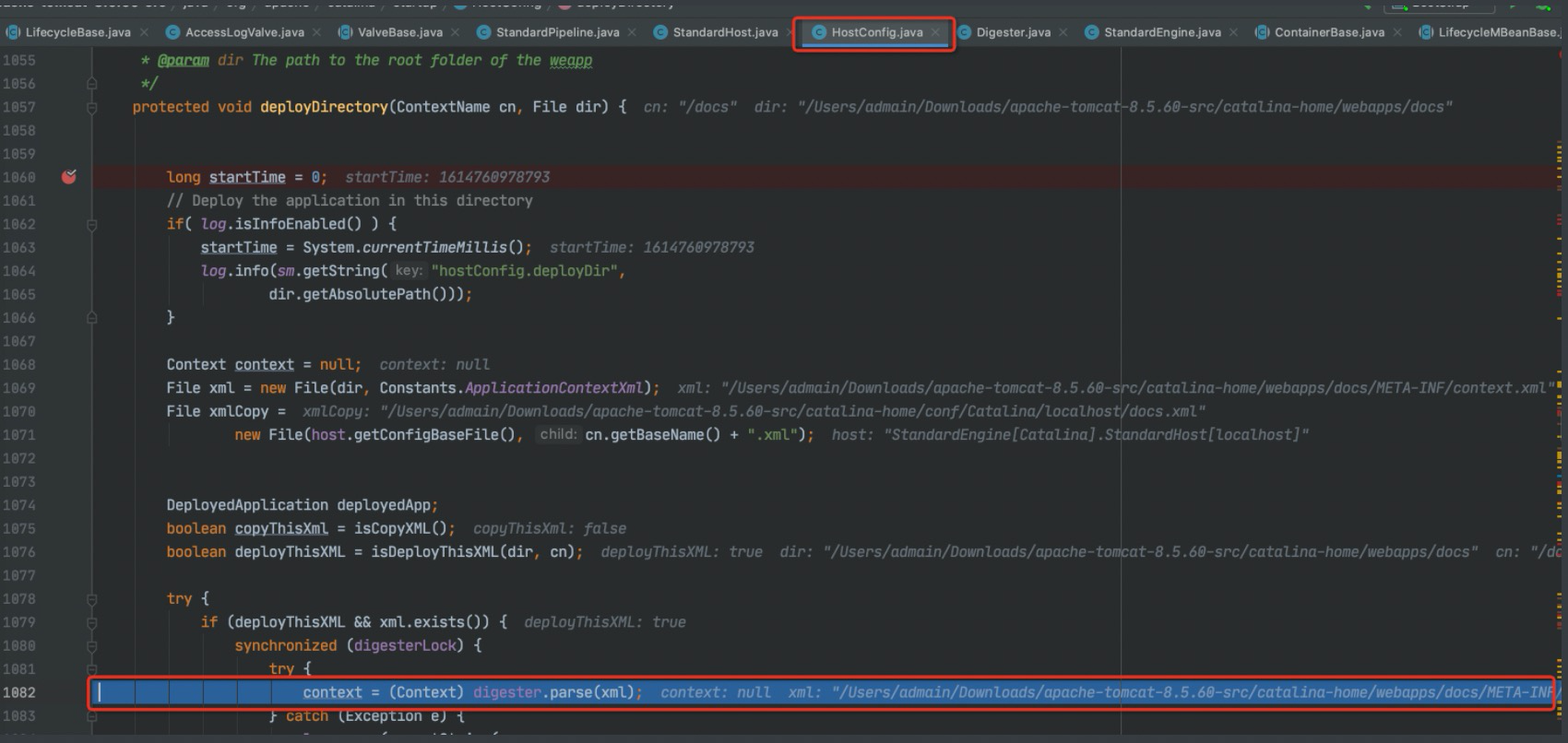

使用digester去解析配置文件

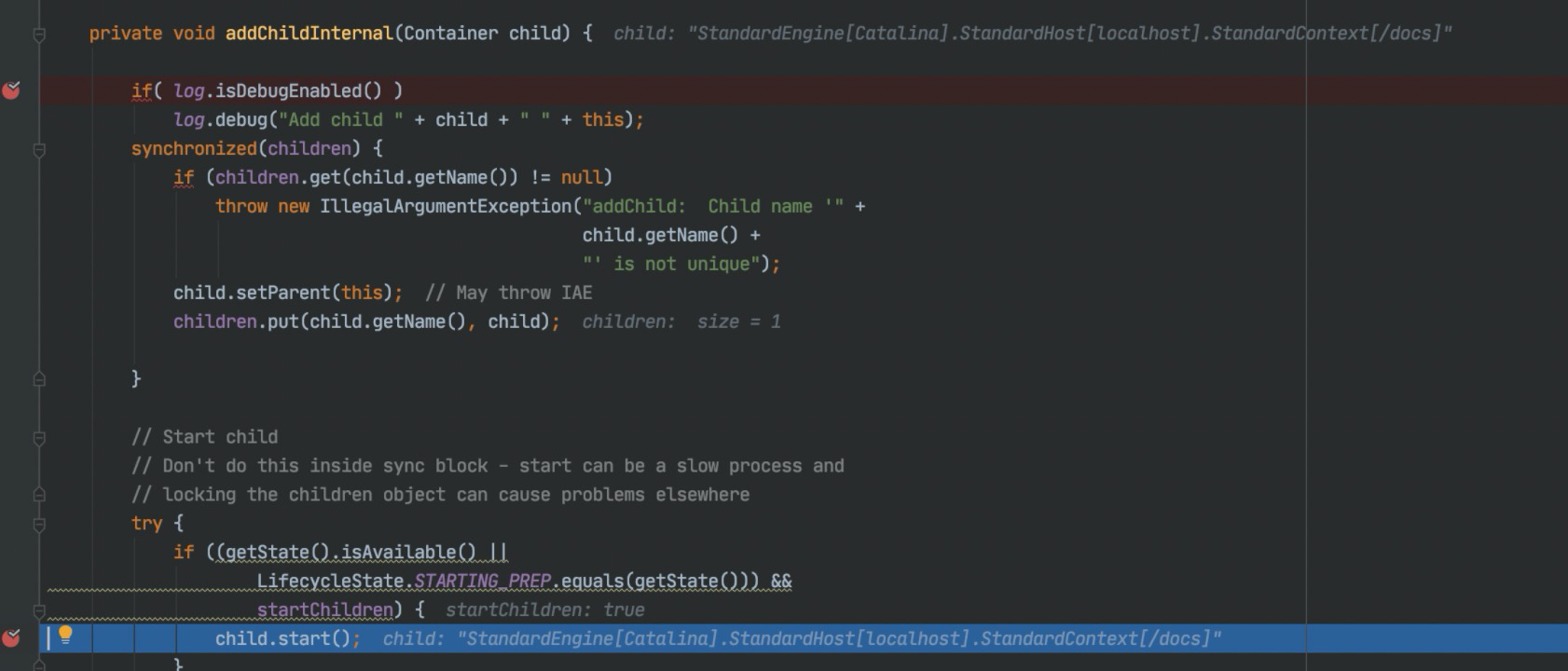

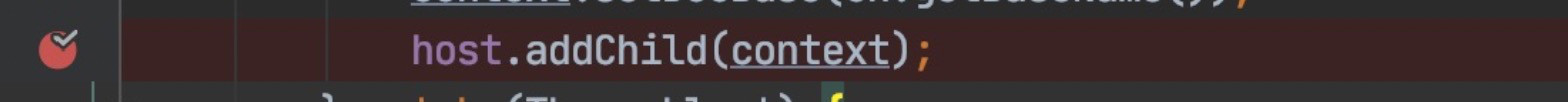

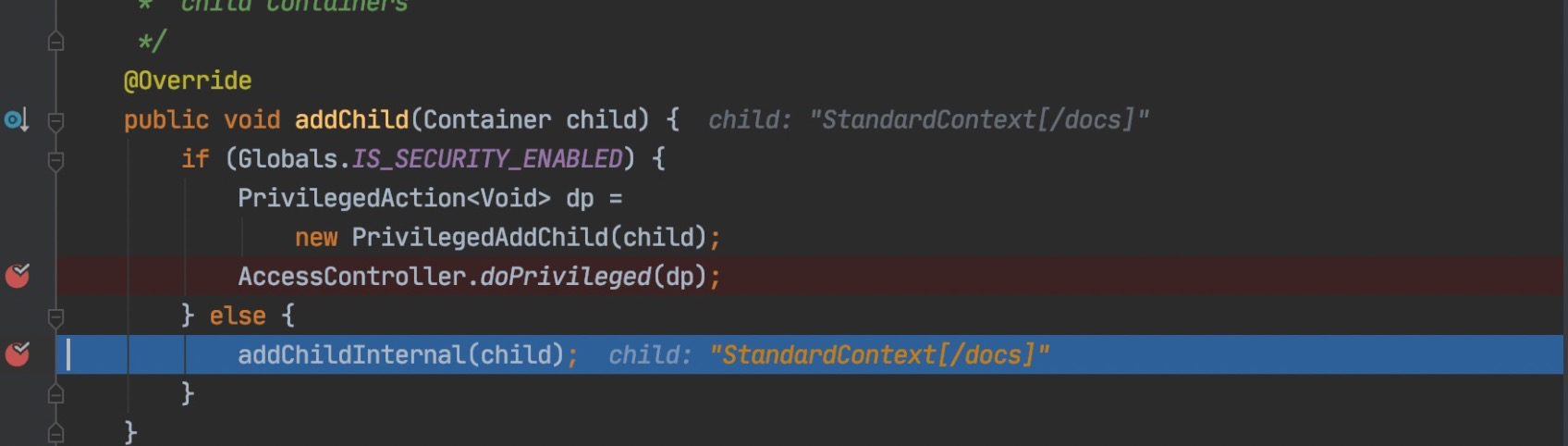

设置完Context的属性后，添加Host的子对象

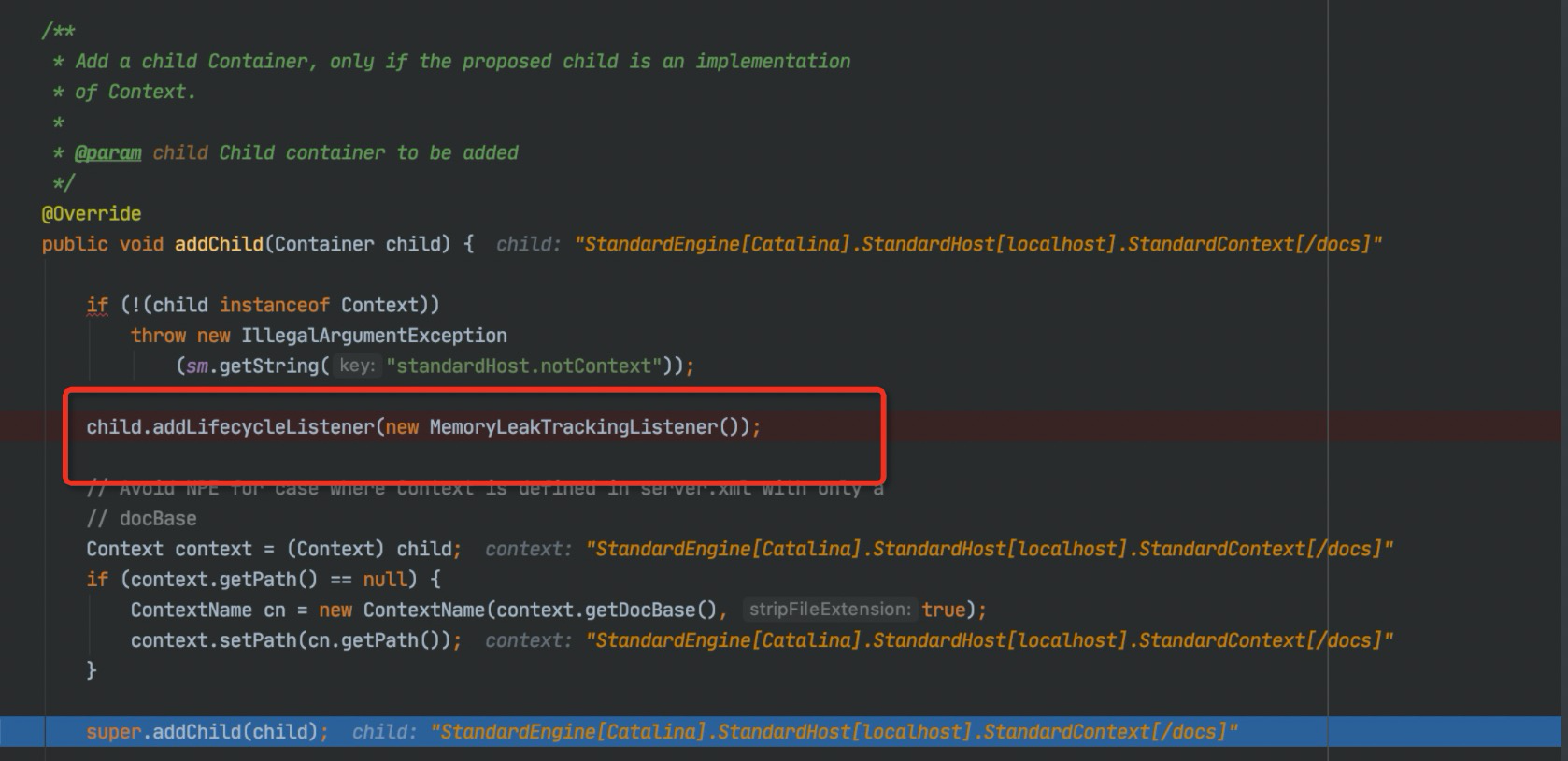

这里还会添加对应的子对象的生命周期监听器

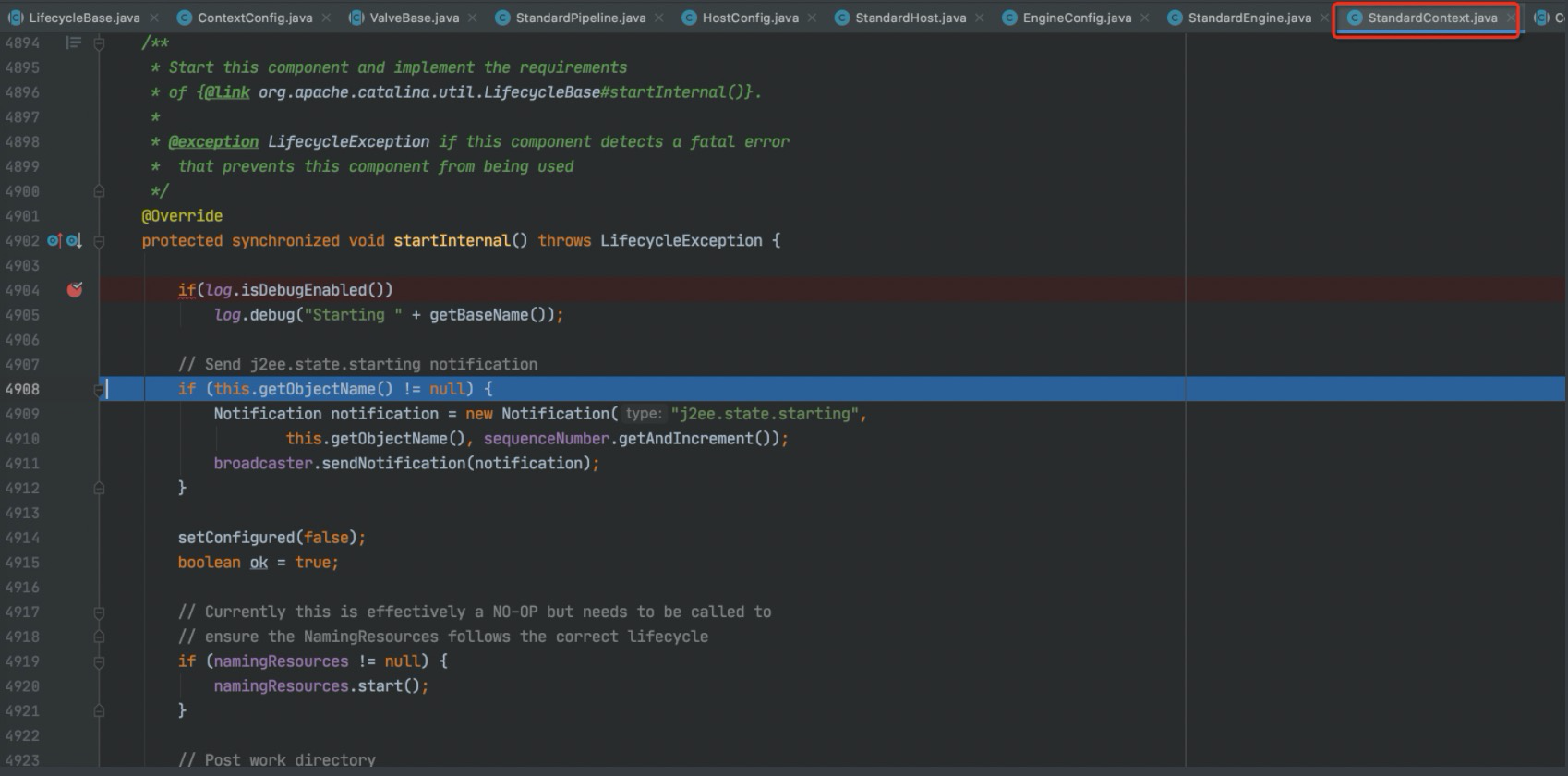

调用父类的方法开始启动Context

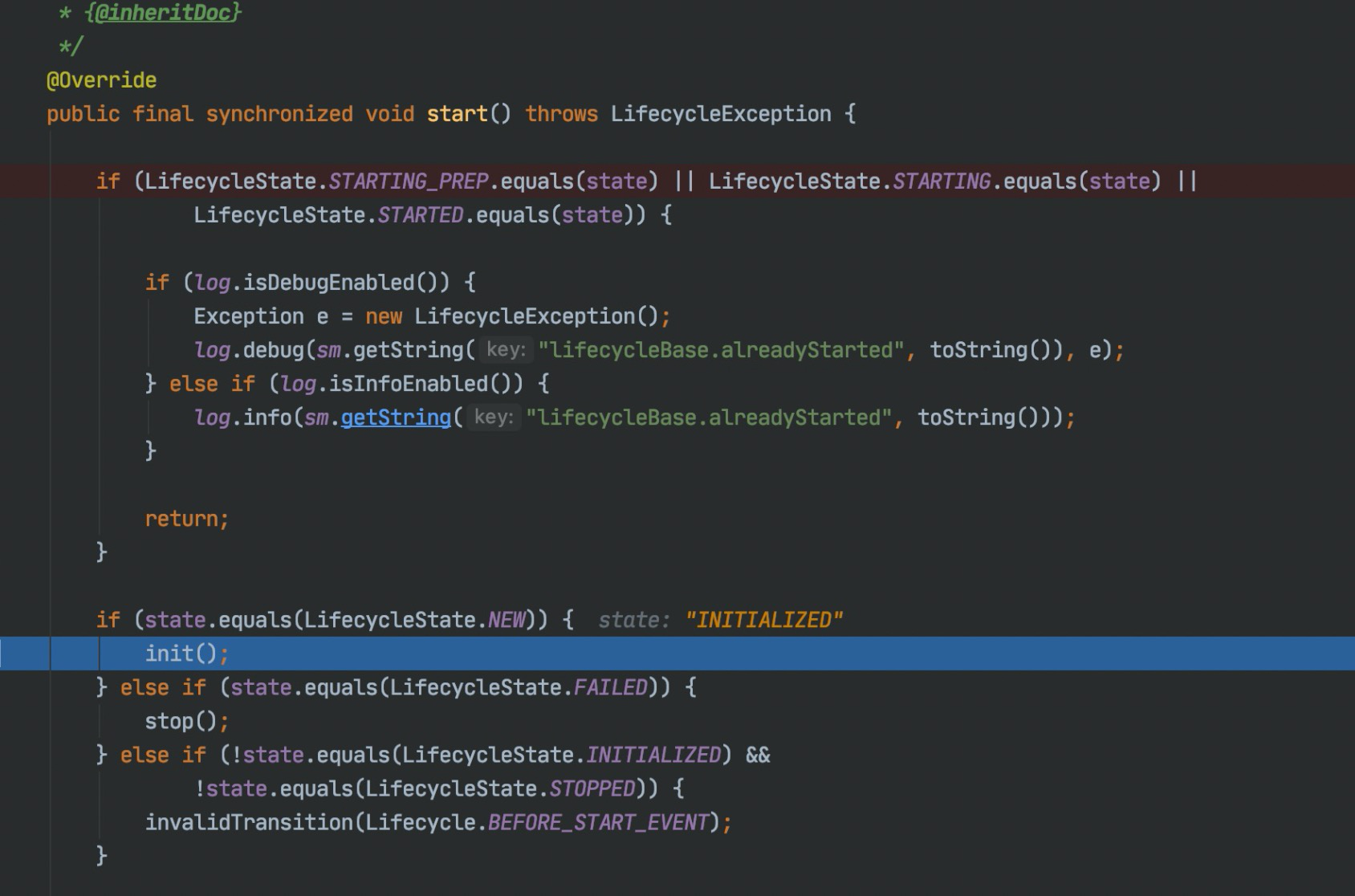

之前没有初始化Context对象，所以先init

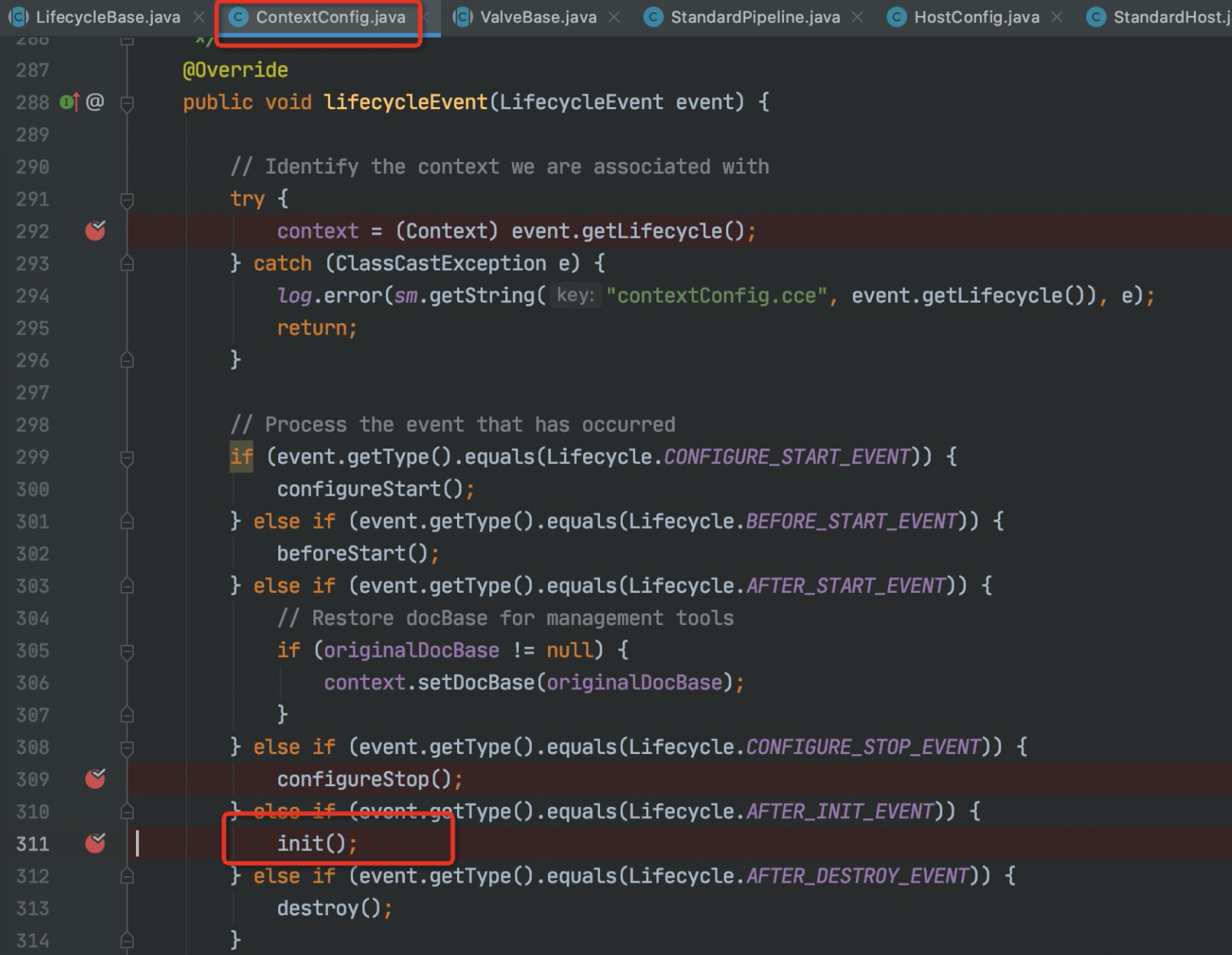

​ 生命周期监听器监听到了Context的init

之后的初始化都是一样的，直接看start的过程

16、 Context -> Wrapper start()

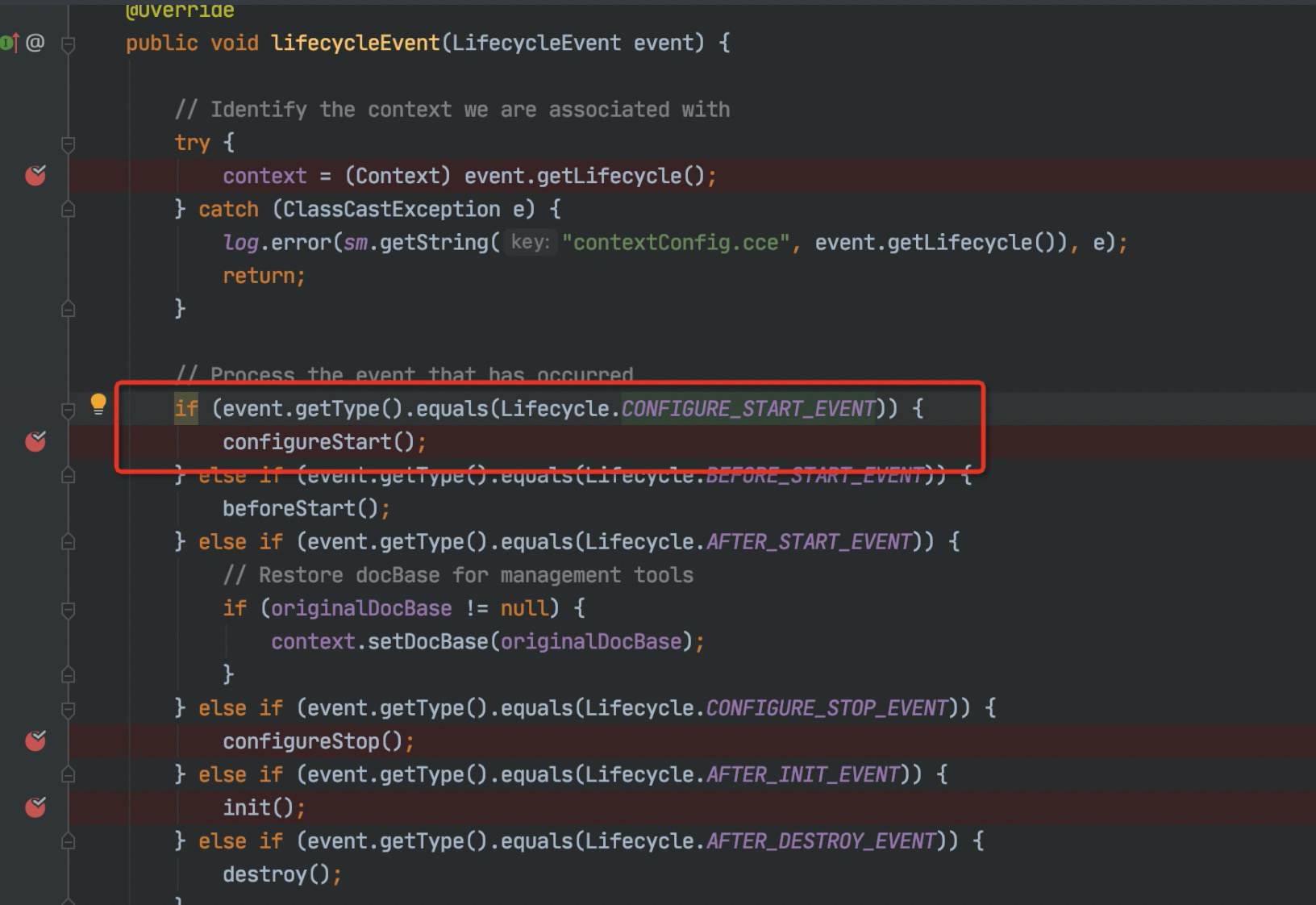

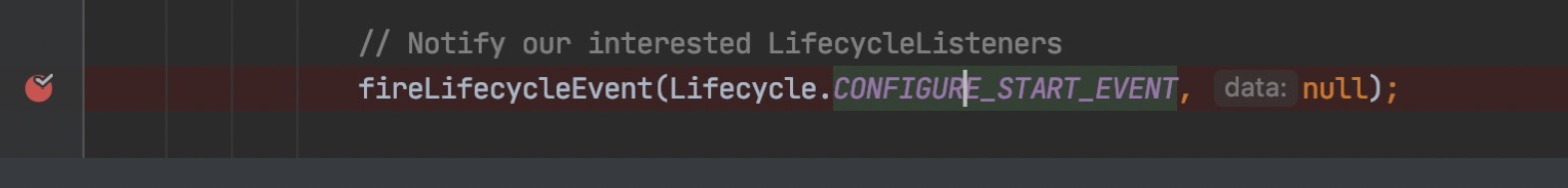

之后会去加载Context的各种资源，然后到这里，设置生命周期状态为configure_start

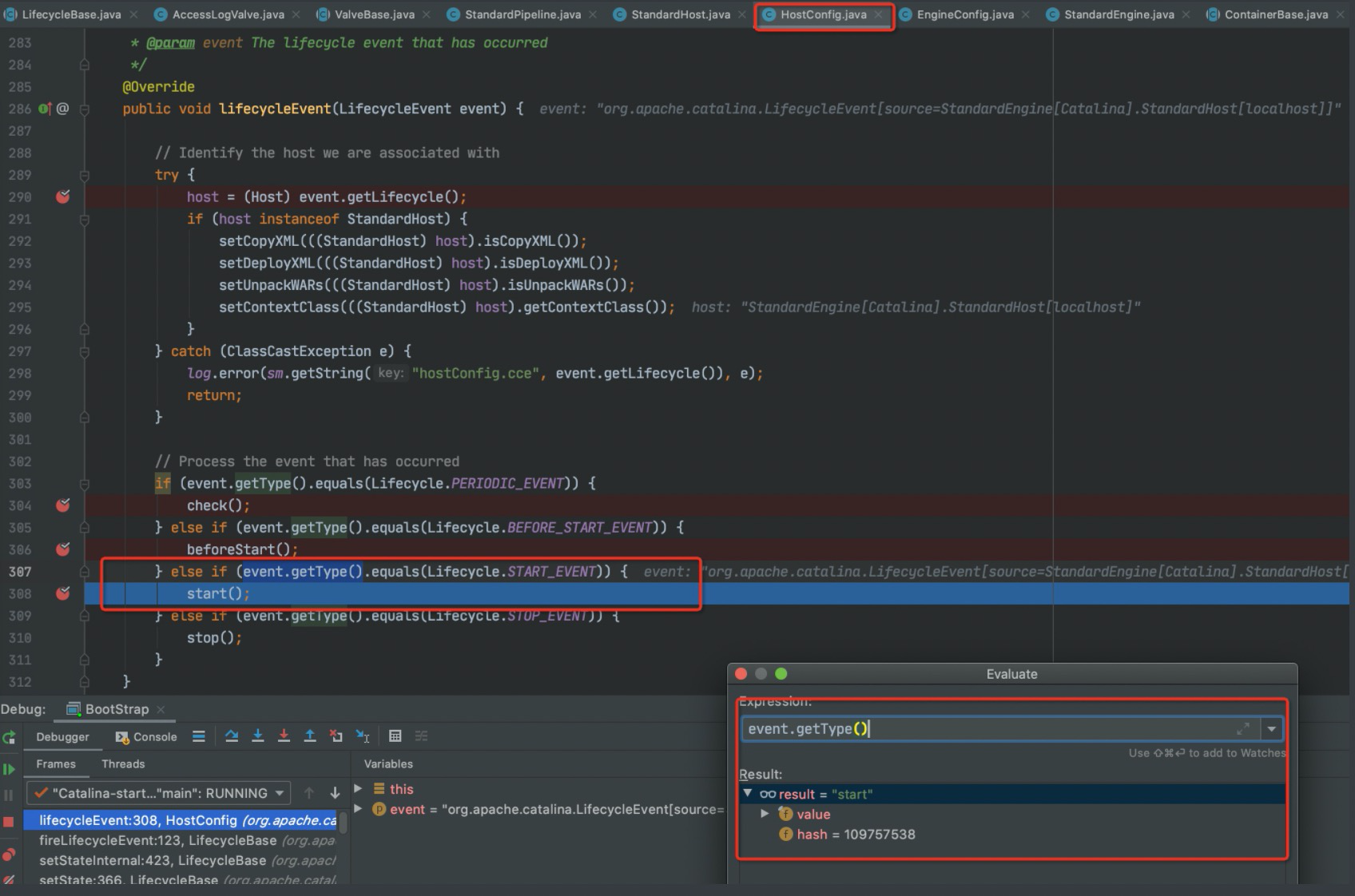

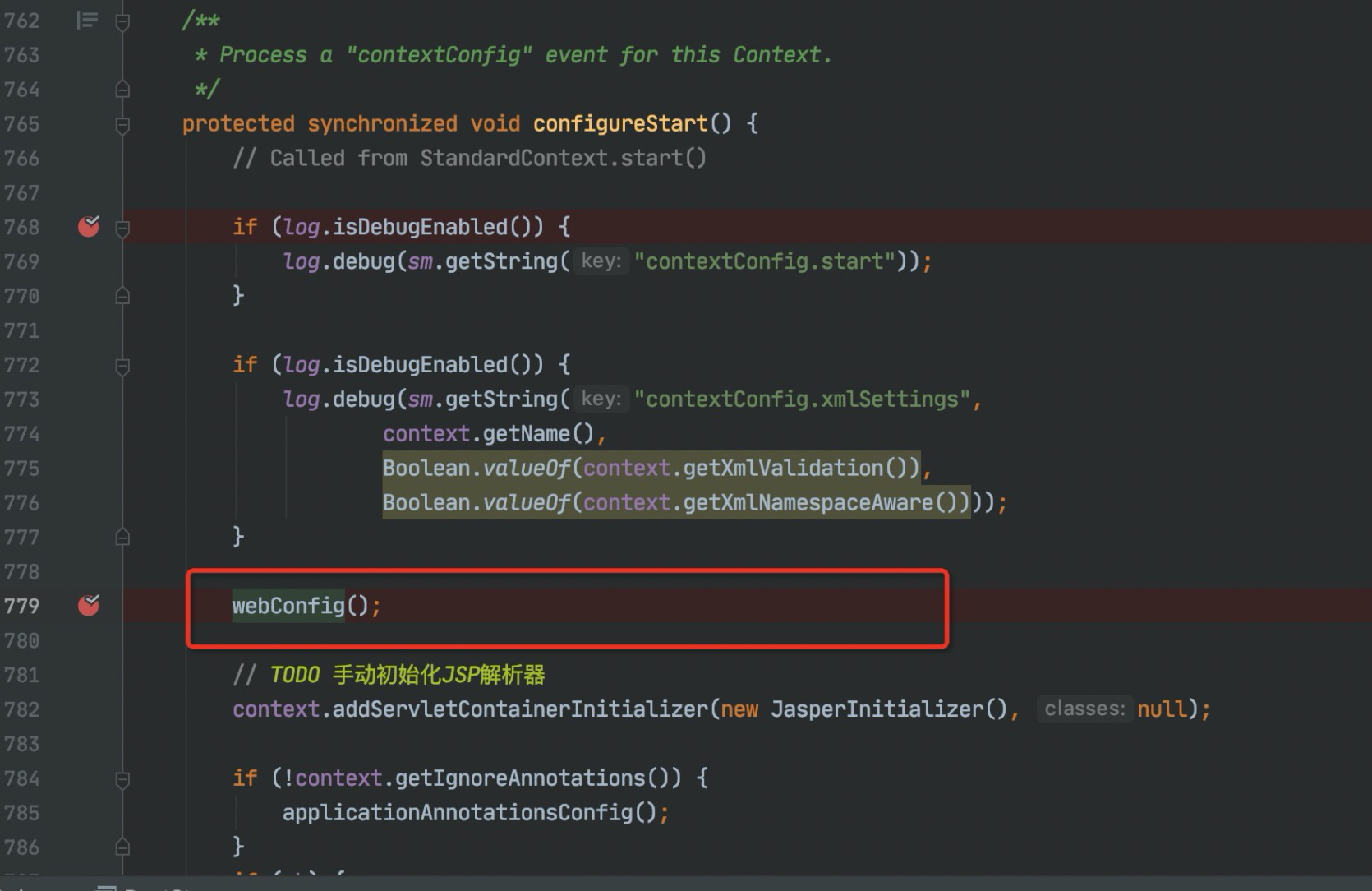

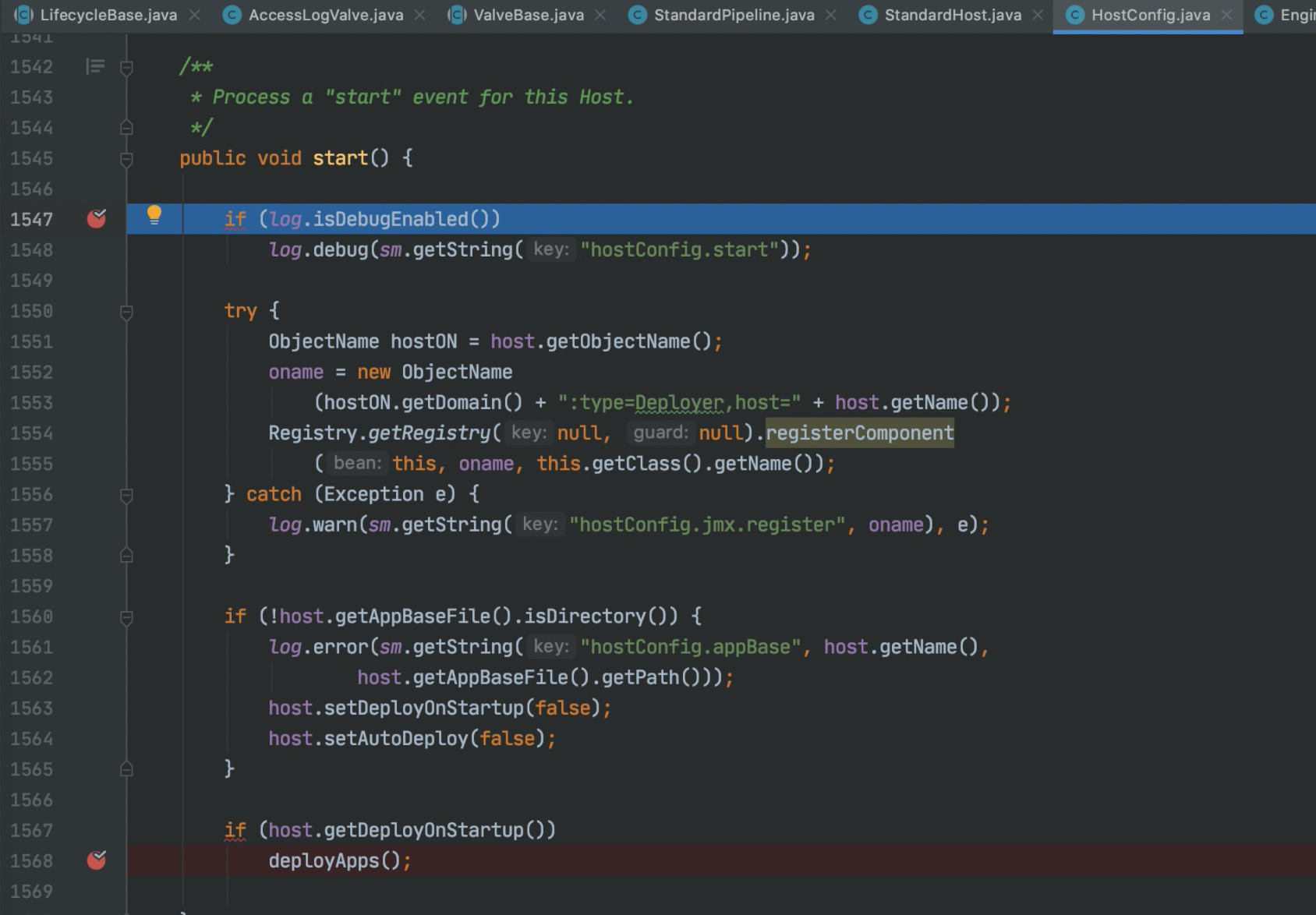

监听器监听到这个状态后调用HostConfig，执行这个方法

这里开始加载Wrapper

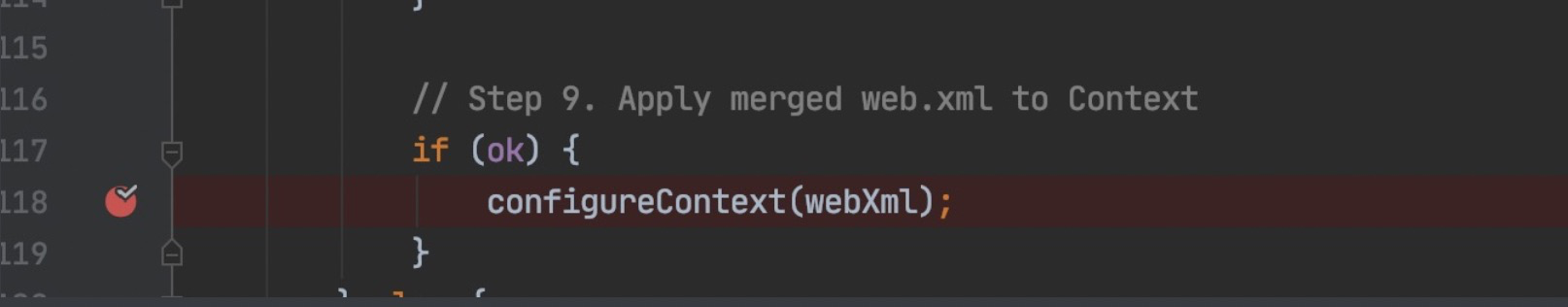

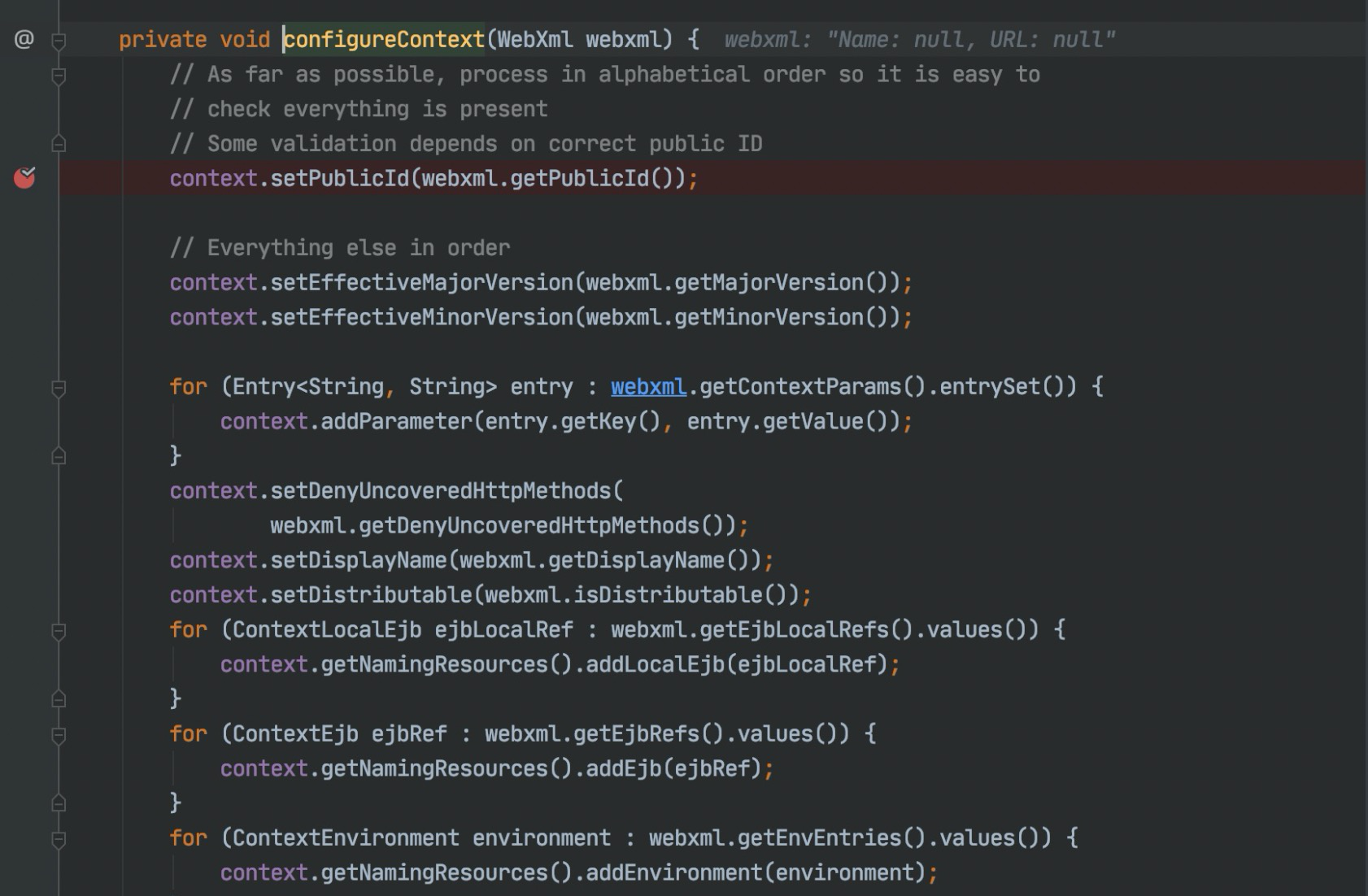

根据server.xml设置Context的各种属性

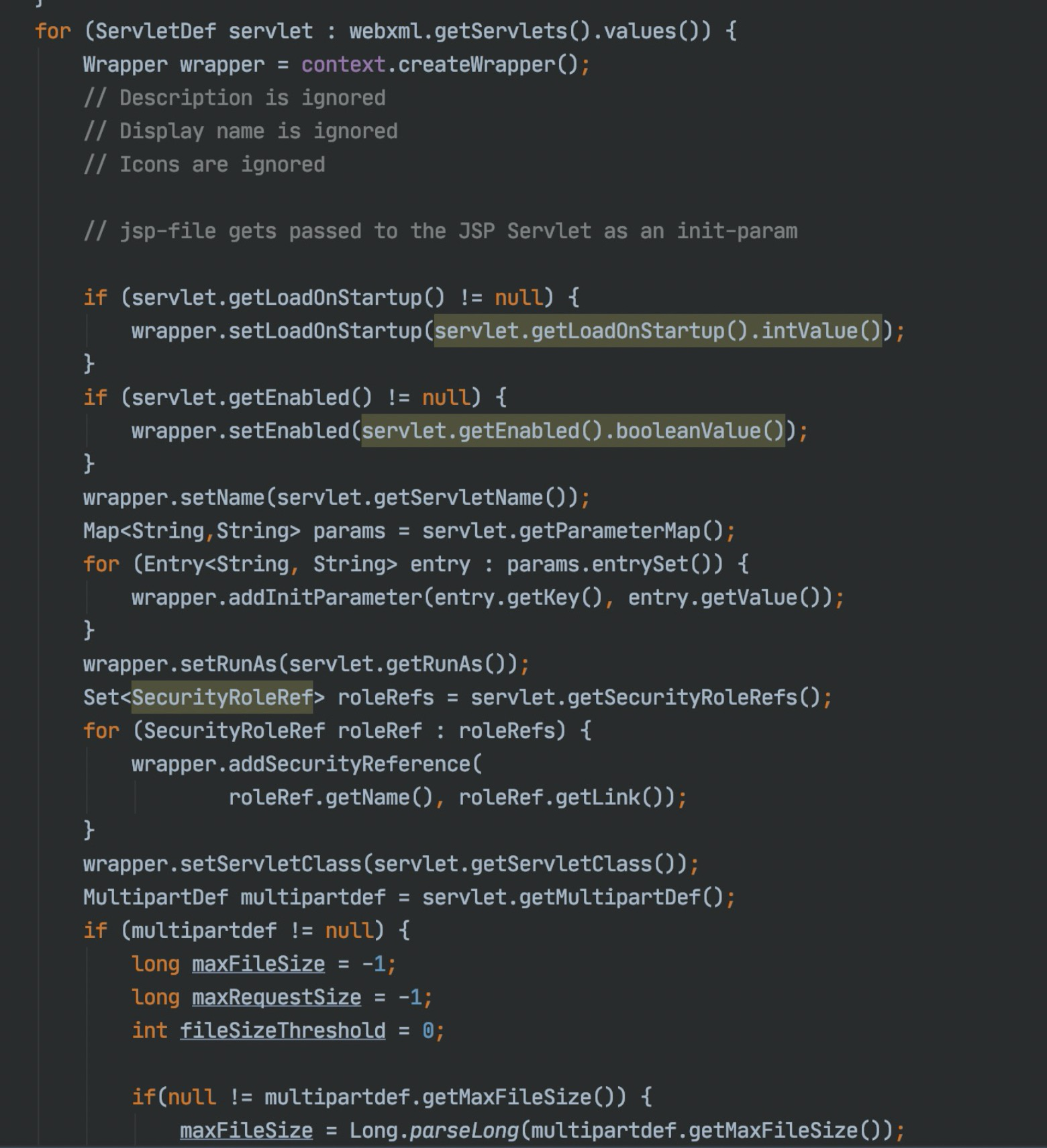

创建Wrapper

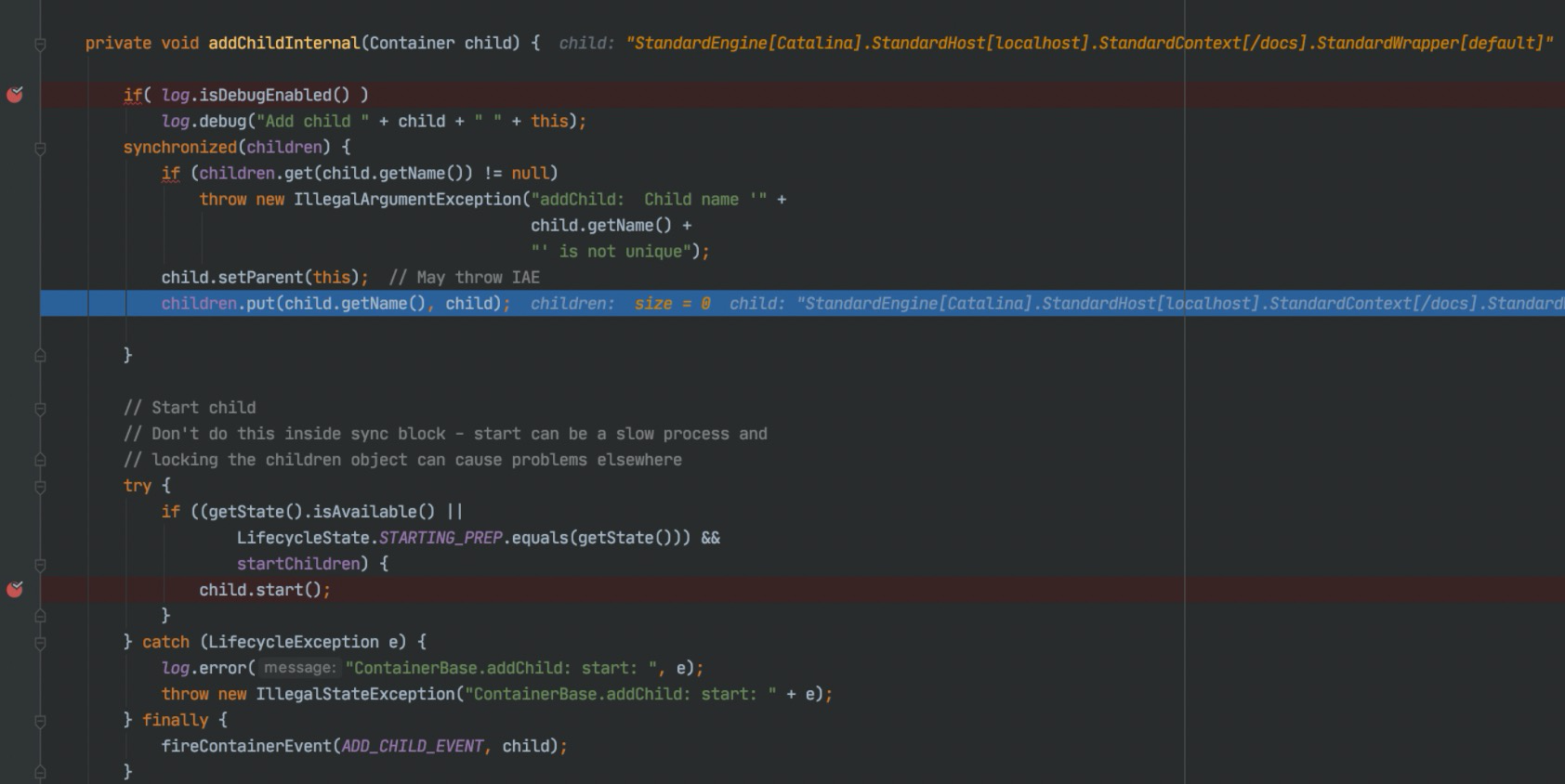

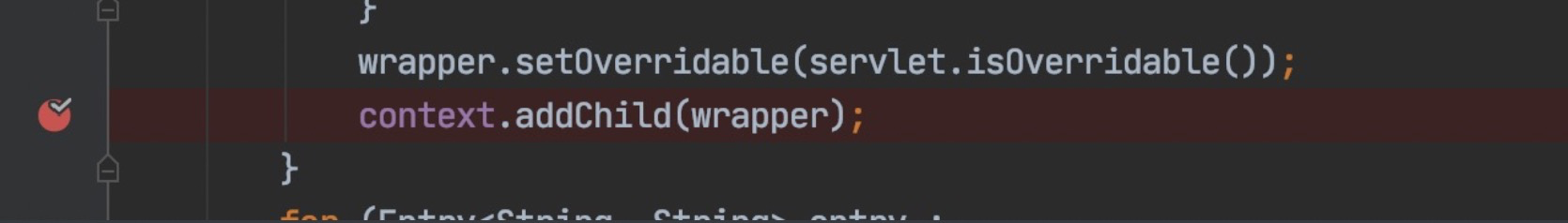

设置Wrapper到Context的子对象中

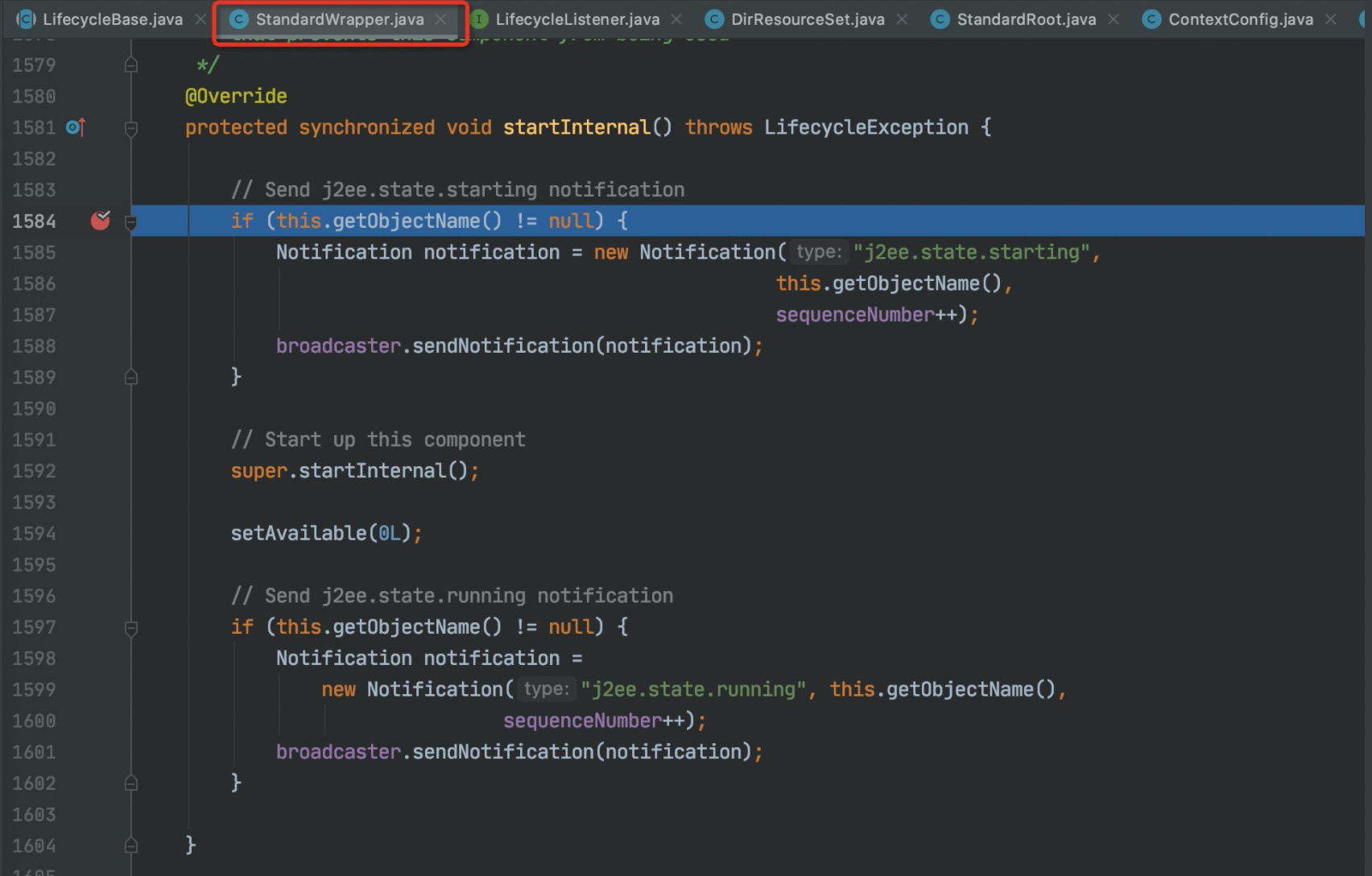

之后调用父类的方法，用线程池启动Wrapper

剩下的就是把Context都加载一遍了，一个Host是有多个Context的

17、 Service -> Executor start() -> Connector start()

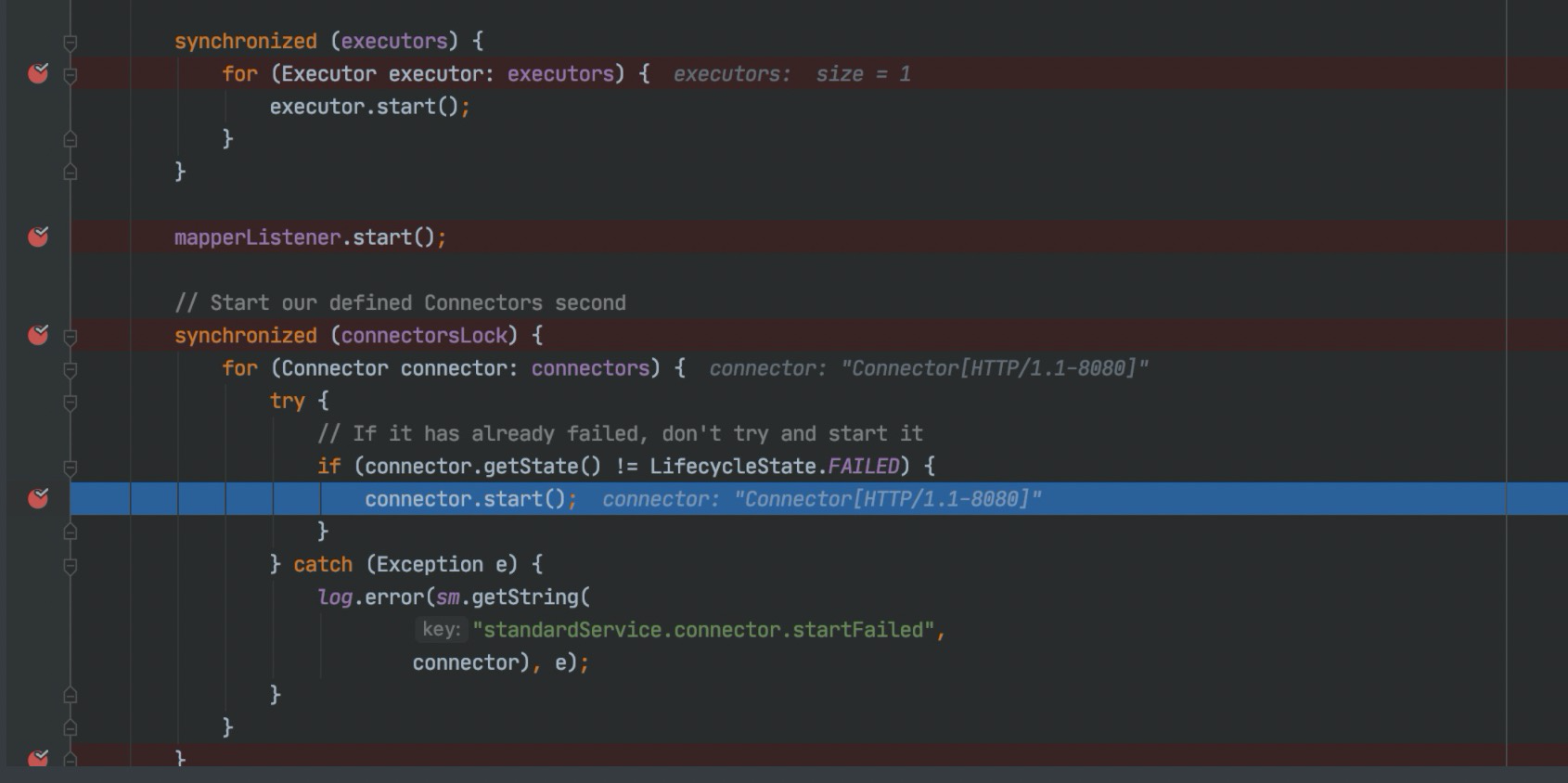

回到Service，Engine 启动完成后继续启动线程池，然后就是Connector

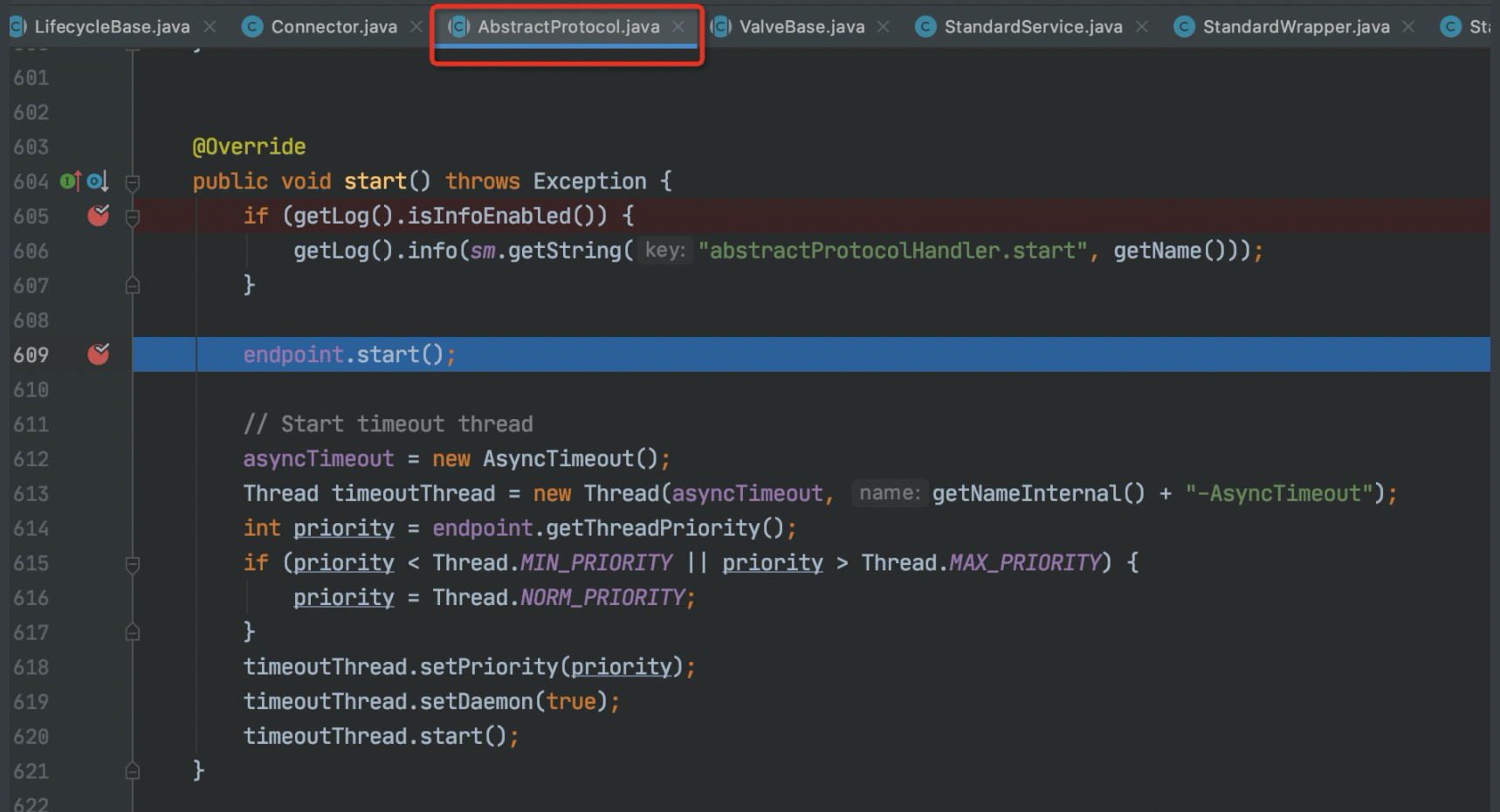

18、Connector -> ProtocolHandler start()

默认还是AbstractProtocol

19、Connector -> ProtocolHandler start()

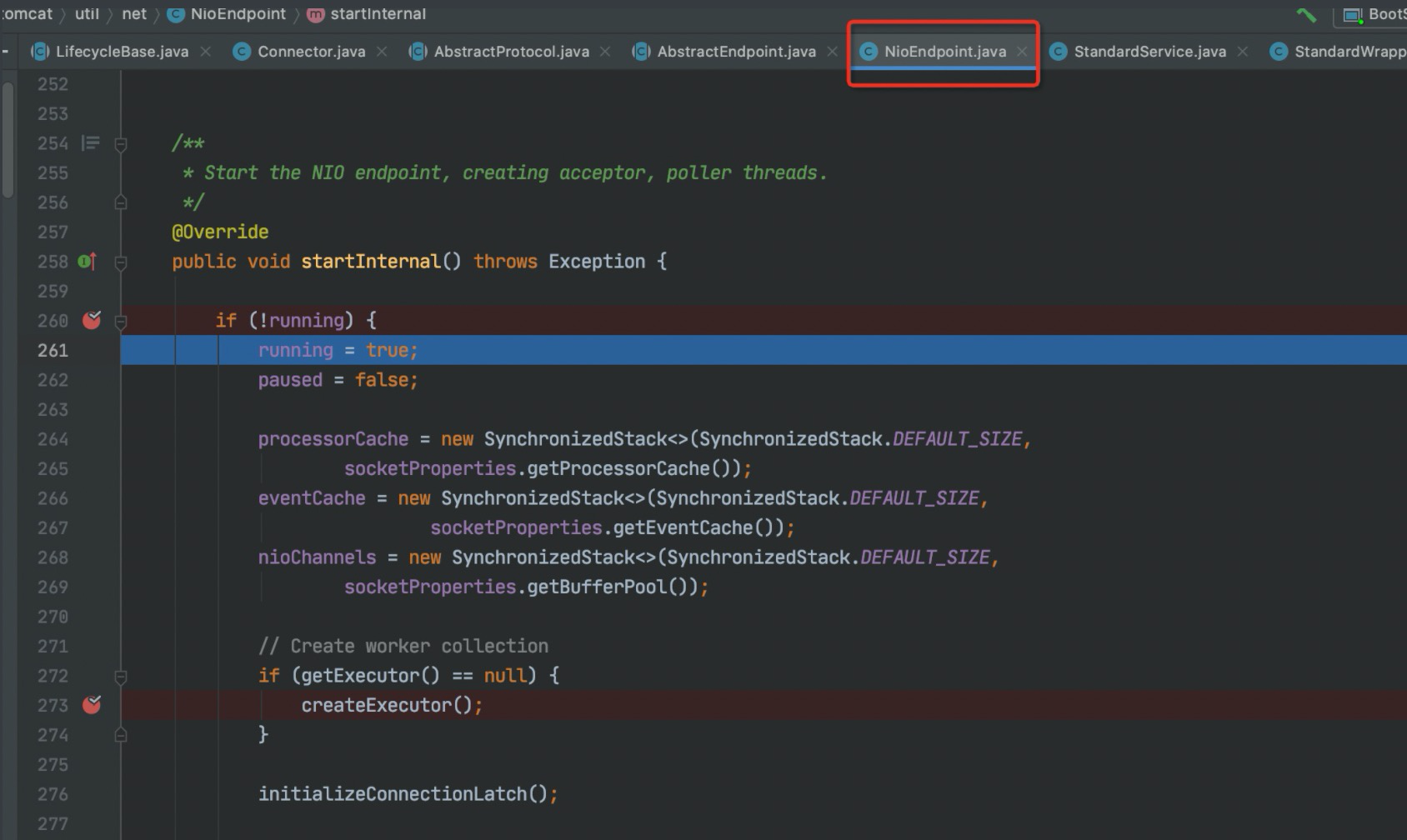

20、ProtocolHandler -> Endpoint start()

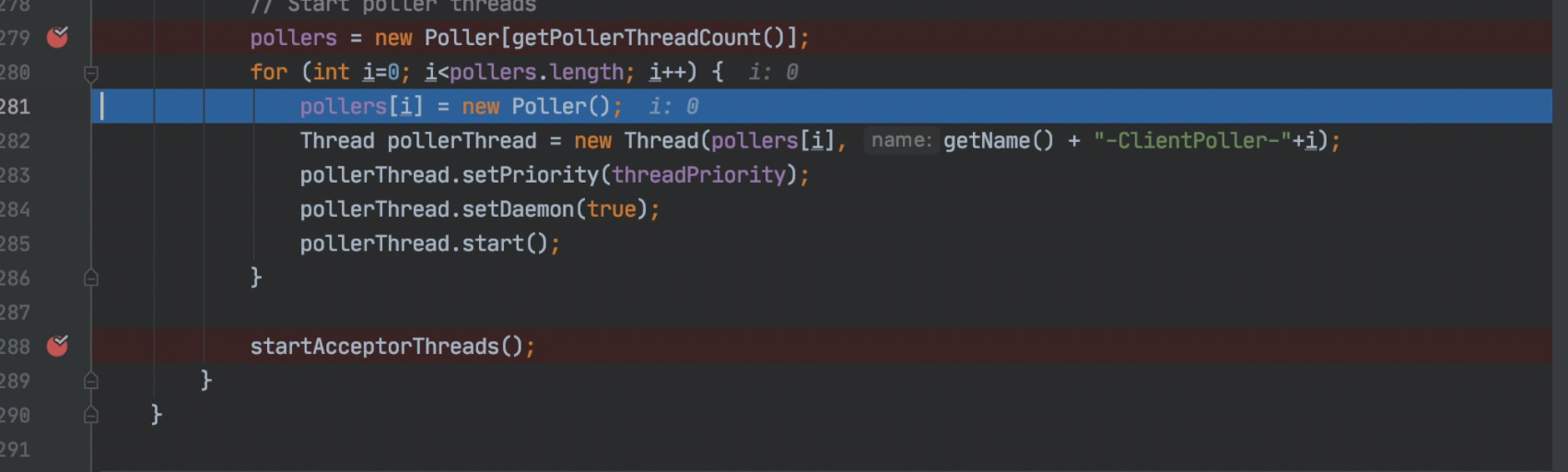

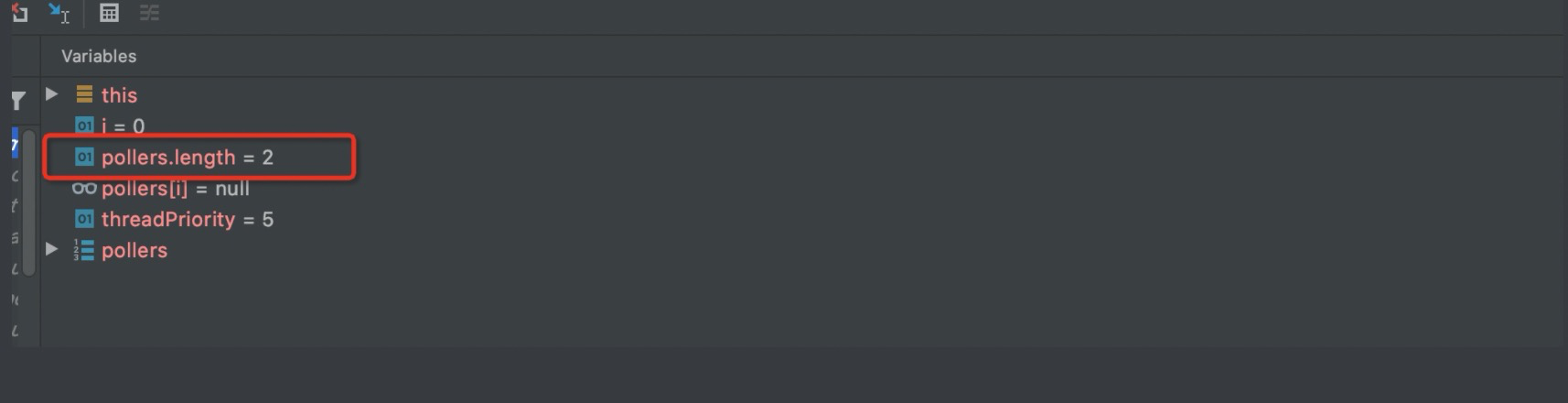

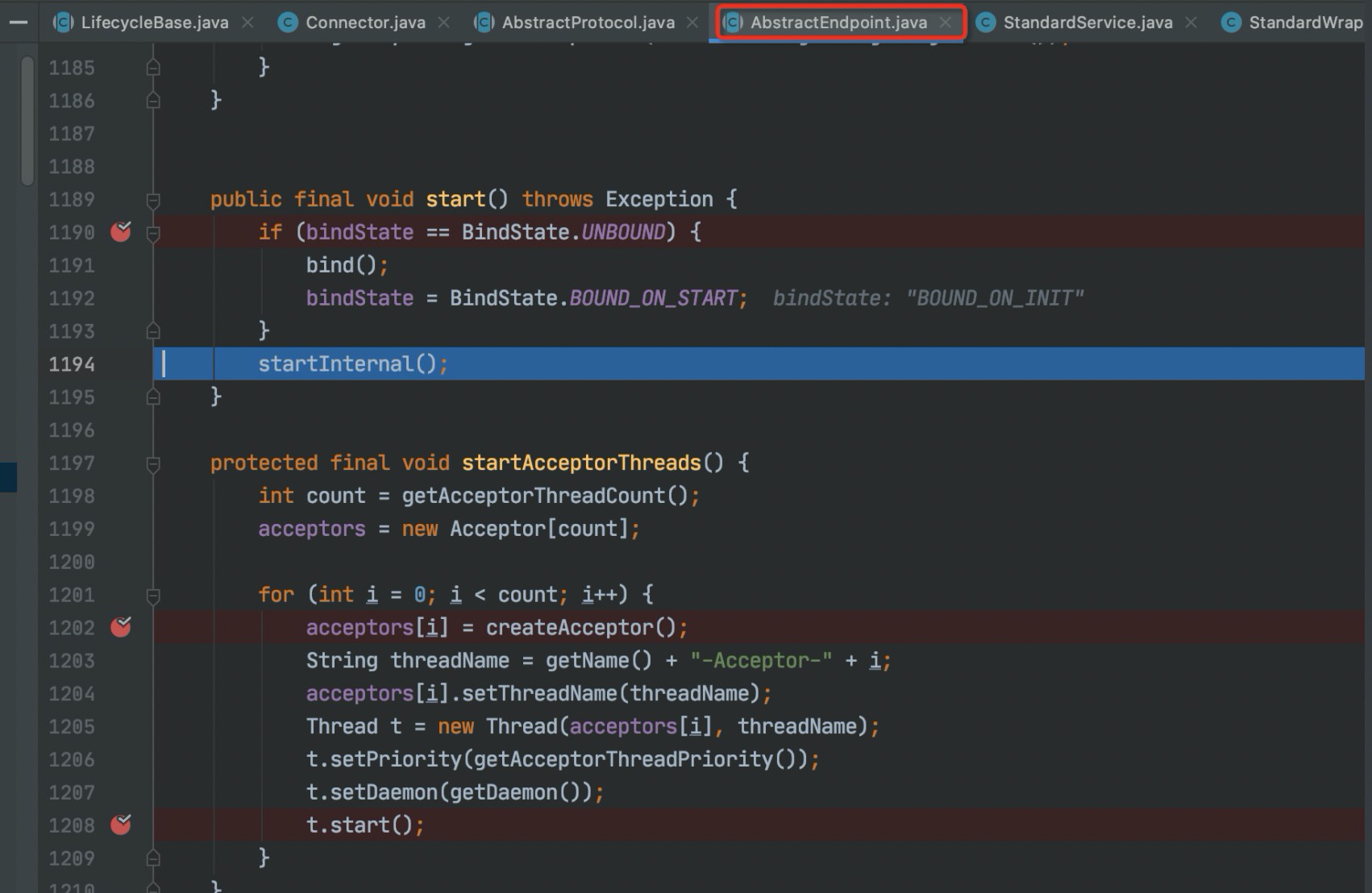

这里会创建一个线程池，然后开启两个轮巡线程准备去监听8080端口号

这里会开启一个处理线程去处理请求

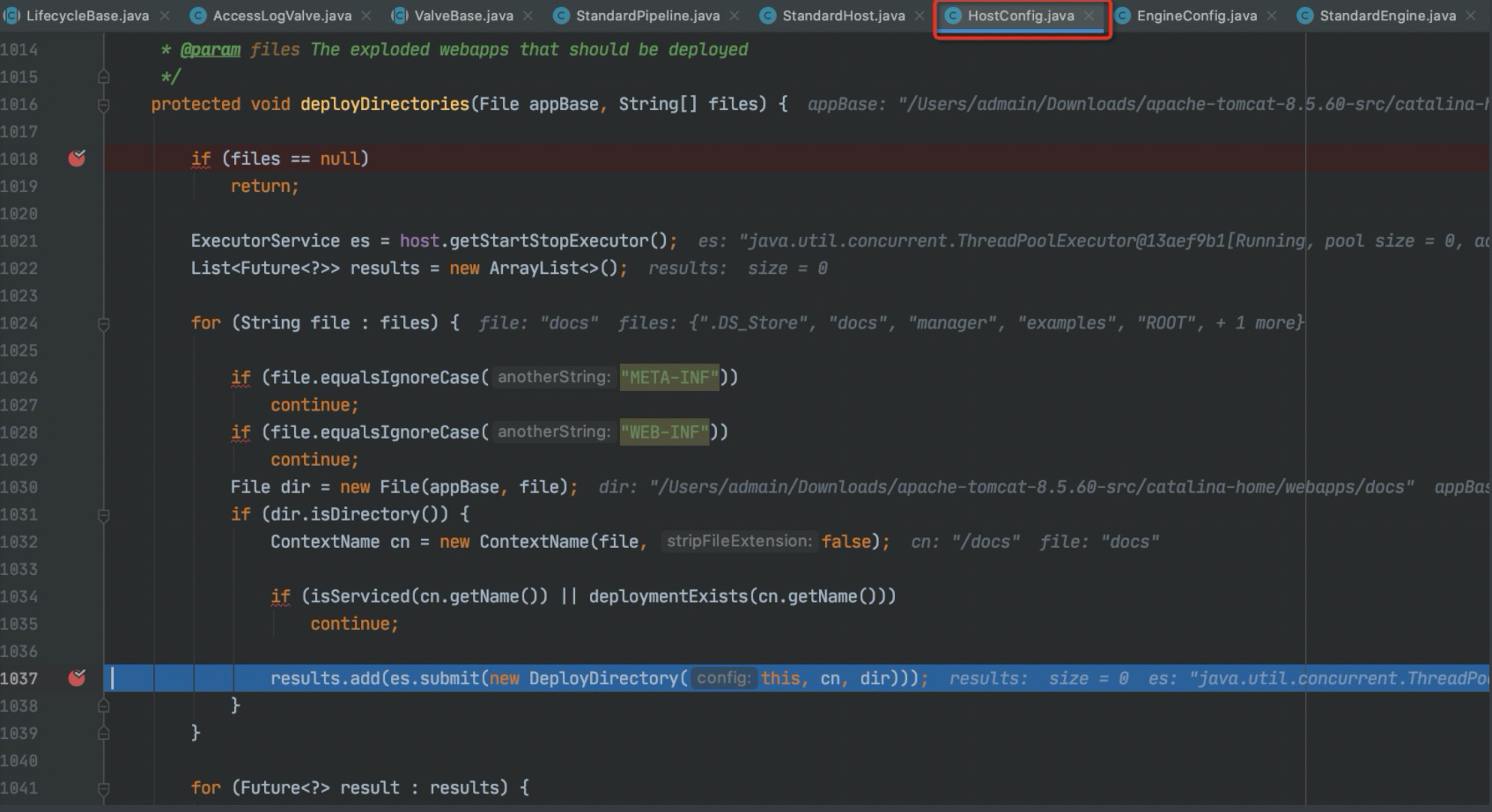

剩下的就是重复的去加载目录：home/webapps下的项目了。启动完成后，Tomcat开始等待请求进行处理。

本文为手动Debug过程中总结，如有问题，万望指出，十分感谢！
