该文为摘抄其他文章内容，主要为RC500书籍.pdf.
1. 通讯标准

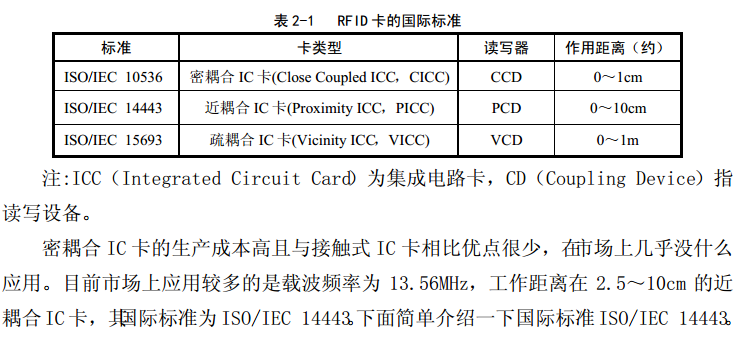

1.1 RFID卡标准：

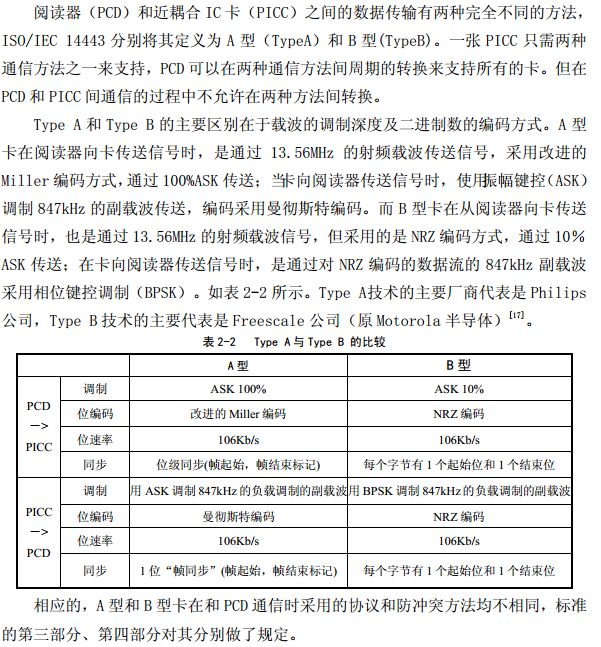

1.2 ISO/IEC 14443通讯标准：
2. 读写器
3. 卡
3.1 mifare 1卡

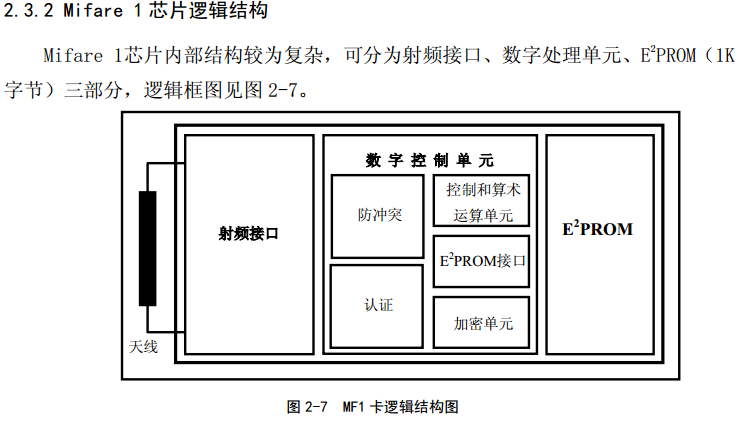

3.1.1 Mifare 1硬件结构：
① 射频接口：在 RF 射频接口电路中，包括有波形转换模块。它可接收读写器上的 13.56MHZ 的无线电调制频率，一方面送调制/解调模块，另一方面进行波形转换，然后对其整流滤波，接着对电压进行稳压等进一步的处理，最终输出供给卡片上的电路工作。
② 防冲突模块：如果有多张 Mifare 1卡片处在读写器的天线的工作范围之内时，
防冲突模块的防冲突功能将被启动工作：根据卡片的序列号来选定一张卡片。被选中的卡片将直接与读写器进行数据交换，未被选择的卡片处于等待状态，准备与读写器进行通信。
③ 认证模块：在选中一张卡片后，任何对卡片上存储区的操作都必须要经过认证过程，只有经过密码校验才可对数据块进行访问。Mifare 1 卡片上有 16 个扇区，每个扇区都可分别设置各自的密码，互不干涉。因此每个扇区可独立地应用于一个应用场合。整个卡片可以设计成“一卡通”形式来应用。
④ 控制和算术运算单元：这一单元是整个卡片的控制中心，是卡片的“大脑”。它主要对整个卡片的各个单位进行微操作控制，协调卡片的各个步骤；同时还对各种收／发的数据进行算术运算处理、CRC 运算处理等等。
⑤ E2PROM 接口：连接到 E2PROM。
⑥ 加密单元：Mifare 的 CRYPTO1 数据流加密算法将保证卡片与读写器通信时的数据安全。
⑦ E2PROM：1K 字节，分 16 个扇区。每扇区 4个块，每块 16 字节。

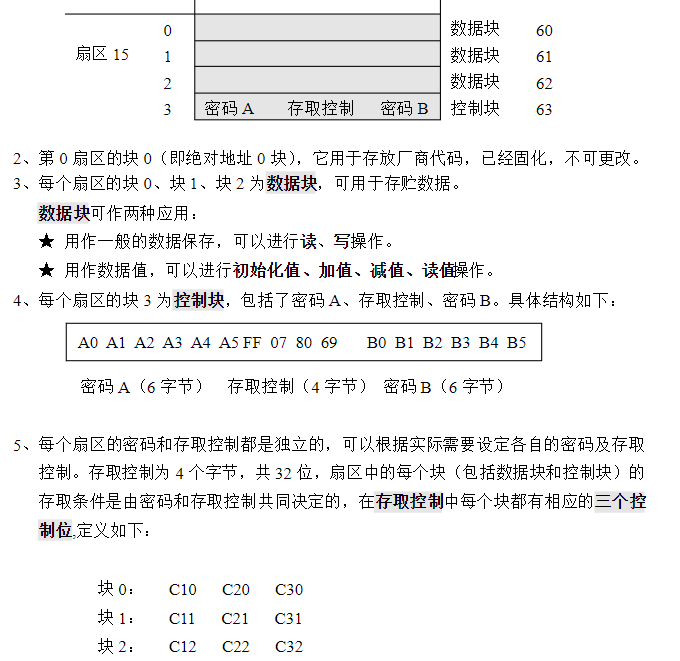

3.1.2 存储器组织结构

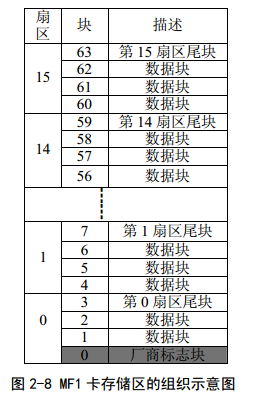

Mifare 1卡片的存储容量为 8192×1 位字长（即1K X 8位字长），采用 E2PROM 作为存储介质。整个结构划分为 16 个扇区，编为扇区 0～15。每个扇区有 4 个块（Block）,分别为块 0,块 1,块 2 和块 3。每个块有 16 个字节。一个扇区共有 16 Byte X 4 =64 Byte。如图 2-8 所示。每个扇区的块 3（即第四块）也称作尾块， 包含了该扇区的密码 A(6 个字节)、存取控制(4 个字节)、密码 B(6 个字节)。其余三个块是一般的数据块。
扇区 0 的块 0 是特殊的块，包含了厂商代码信息，在生产卡片时写入，不可改写。其中：第 0～4 个字节为卡片的序列号，第 5 个字节为序列号的校验码；第 6 个字节为卡片的容量“SIZE”字节；第 7，8 个字节为卡片的类型号字节，即 Tagtype 字节；其他字节由厂商另加定义。
4. 与Mifare1射频识别通信

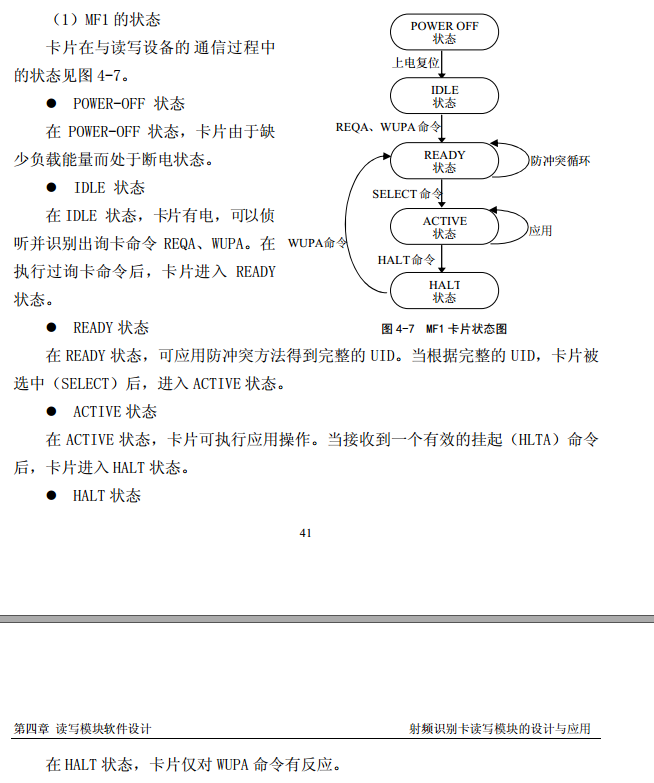

4.1 Mifare 1 的状态及射频通信处理流程

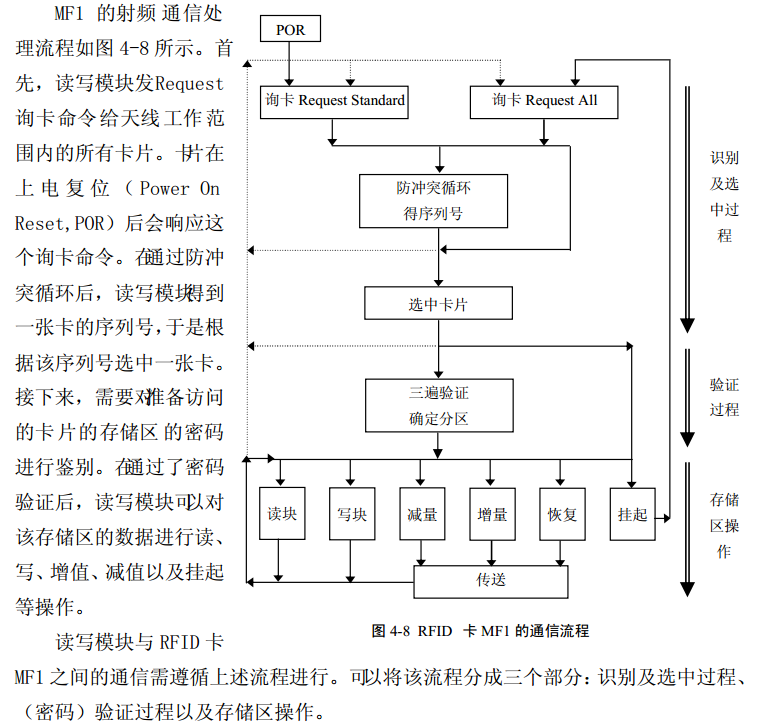

4.2 MF1 的射频通信处理流程
寻卡 - > 防冲突 —> 选卡—> 读写操作

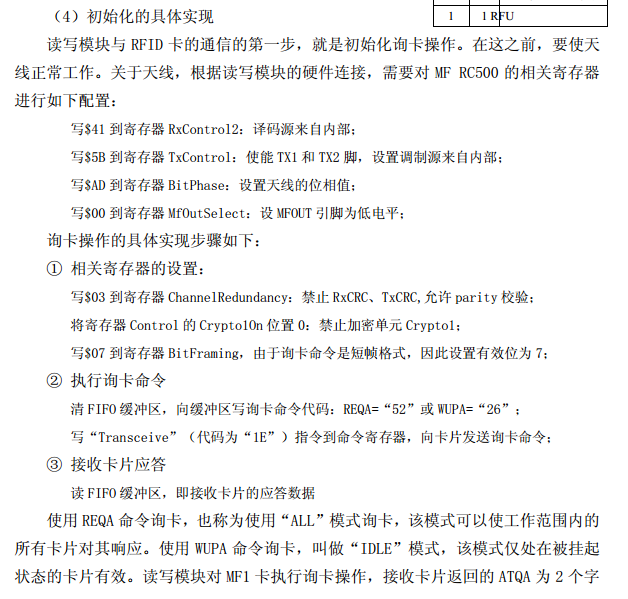

寻卡：

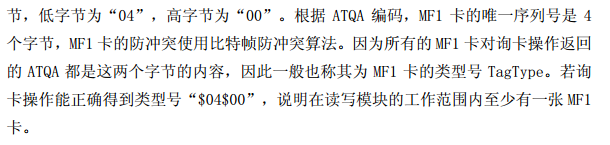

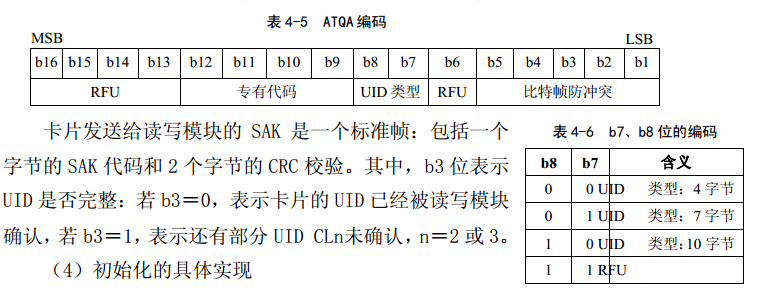

发送REQA或者WUPA命令，对应的卡片会已同步的ATQA进行响应，ATQA格式如下：
（先说下REQA和WUPA命令的区别: REQA扫描所有空闲的卡，如果卡处于HALT状态，是不能被扫描到的； WUPA可以唤醒HALT状态的卡，实现扫描）

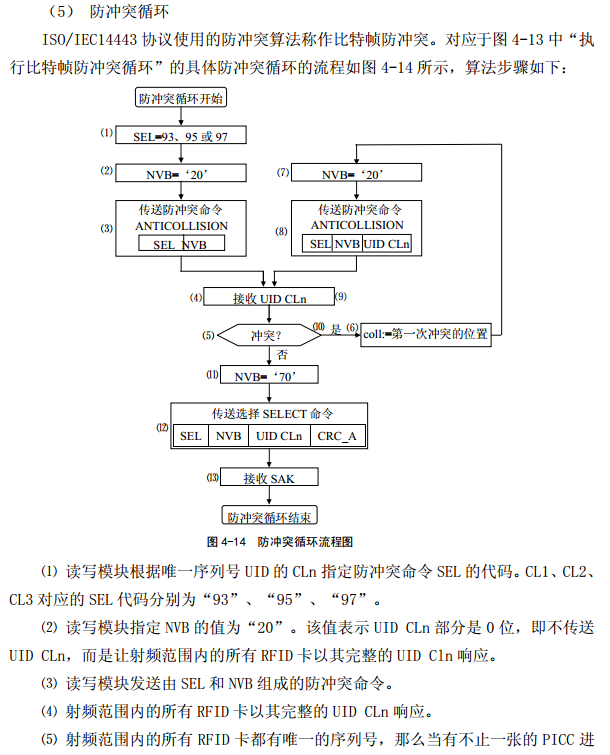

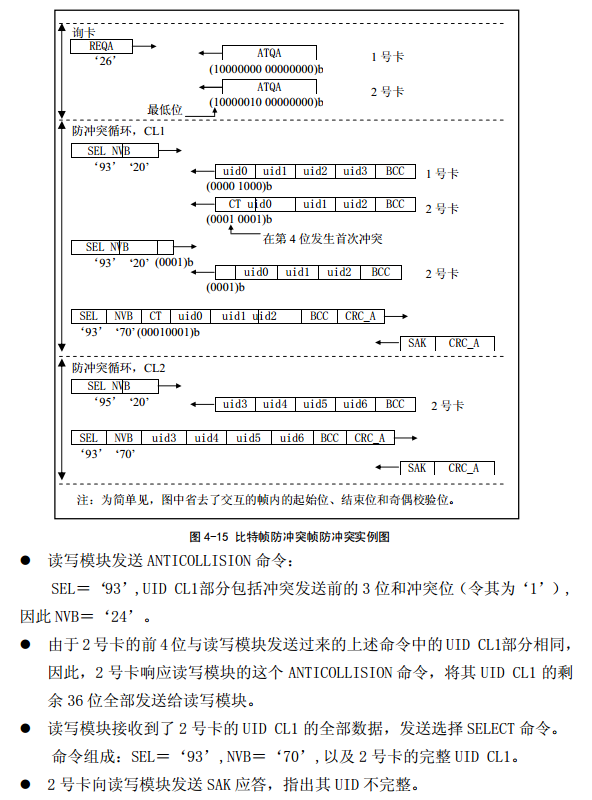

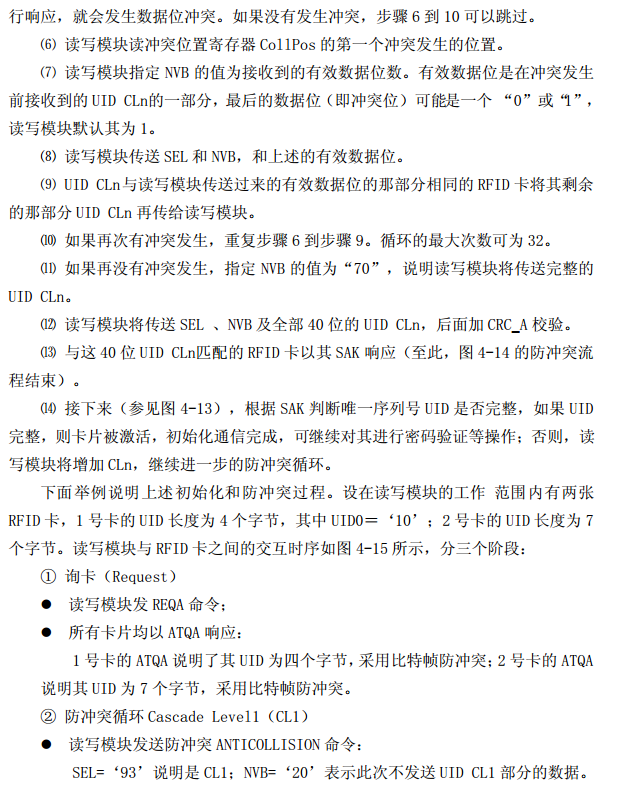

防冲突 + 选卡：
其中防冲突获取卡号， 0x93 + 0x20 ; 选卡 0x93 + 0x70 + UID.

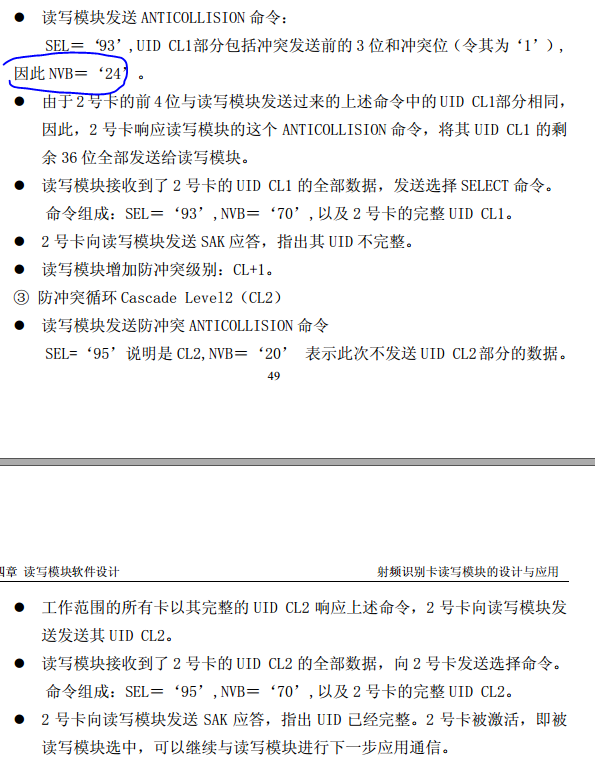

防冲突这边第（7）步，NVB还能是0x20??? 不是加了UID CLn的有效位部分了么， 不明白，Mark。

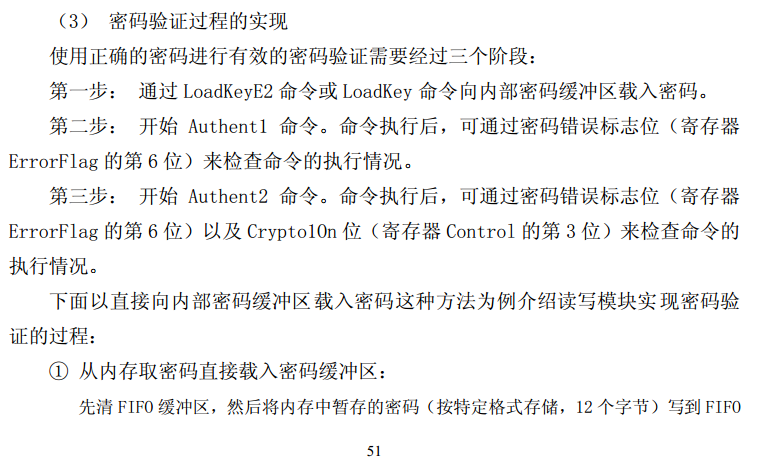

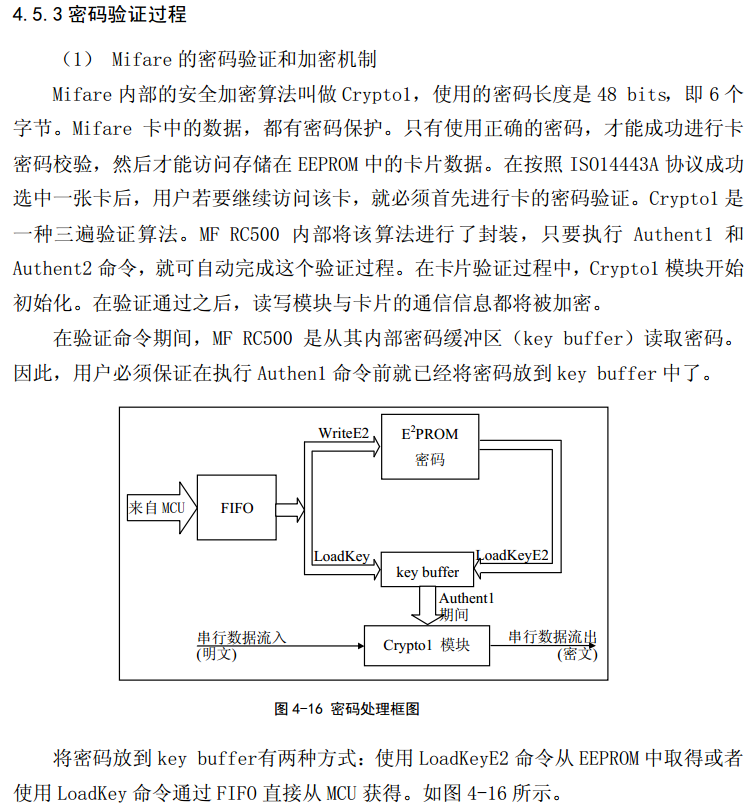

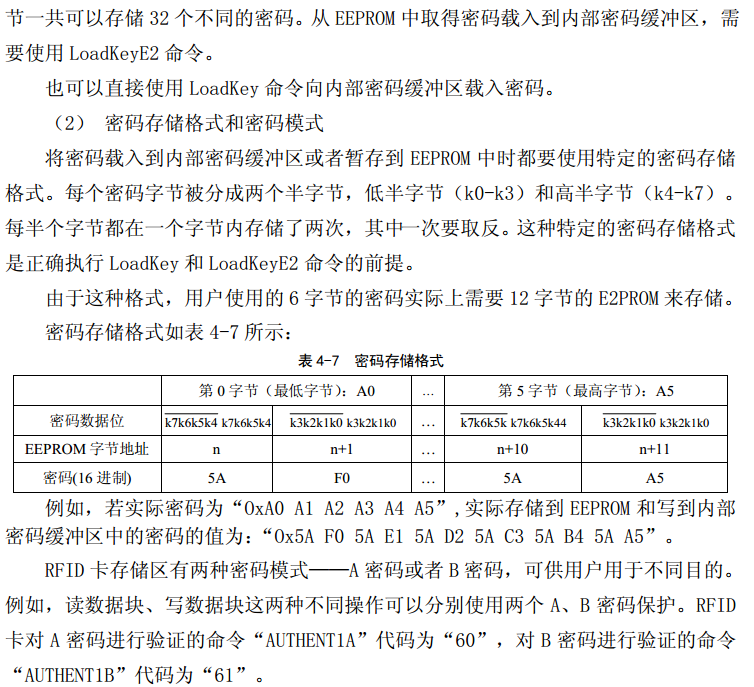

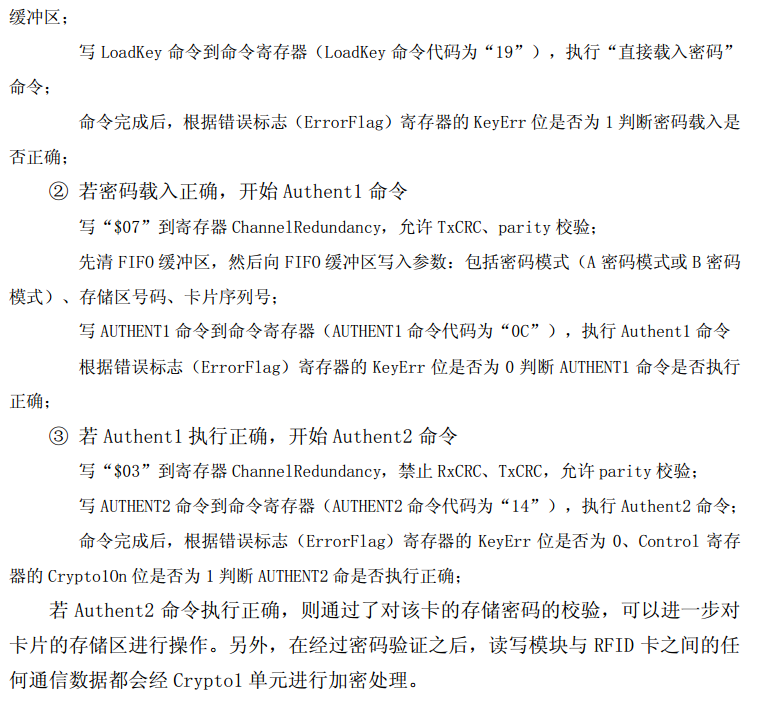

密码验证：

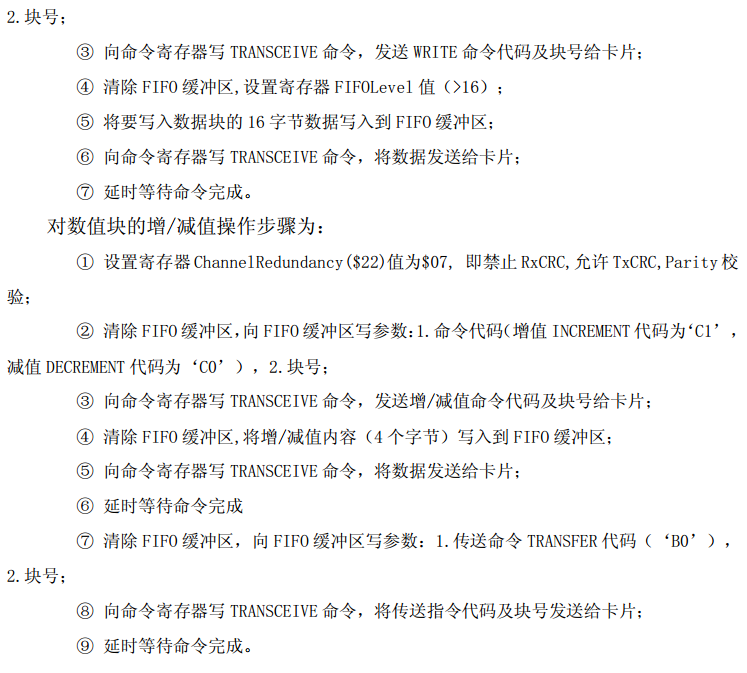

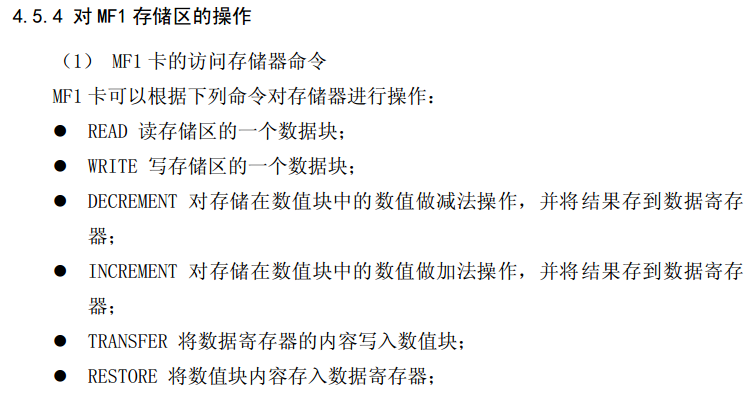

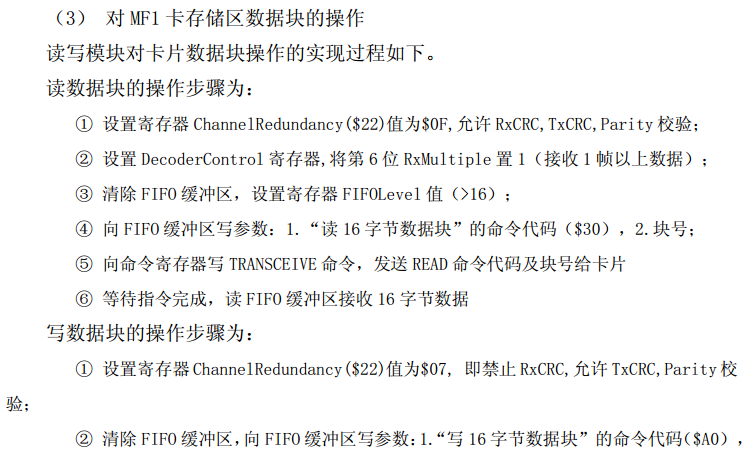

卡操作：

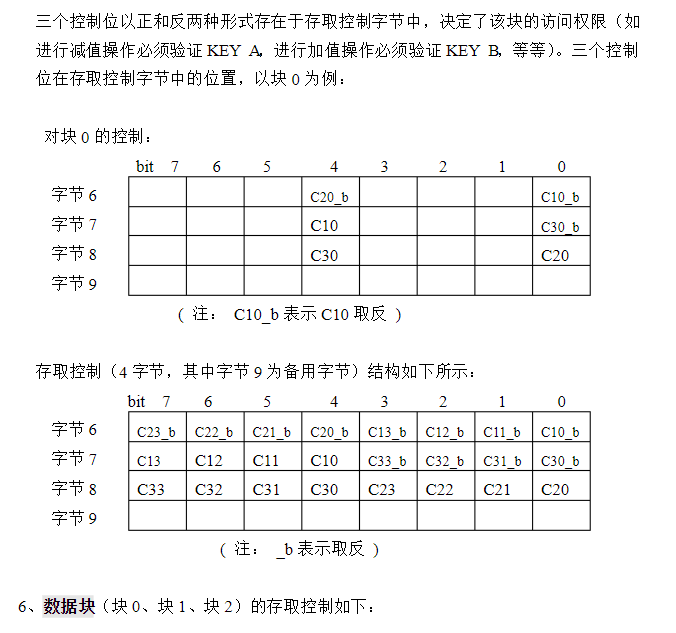

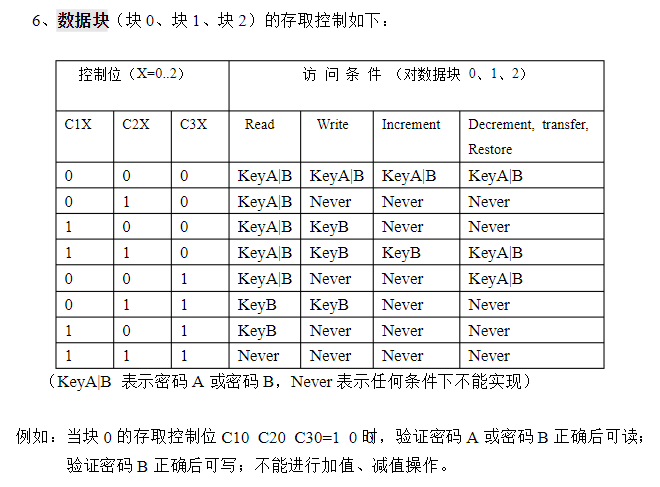

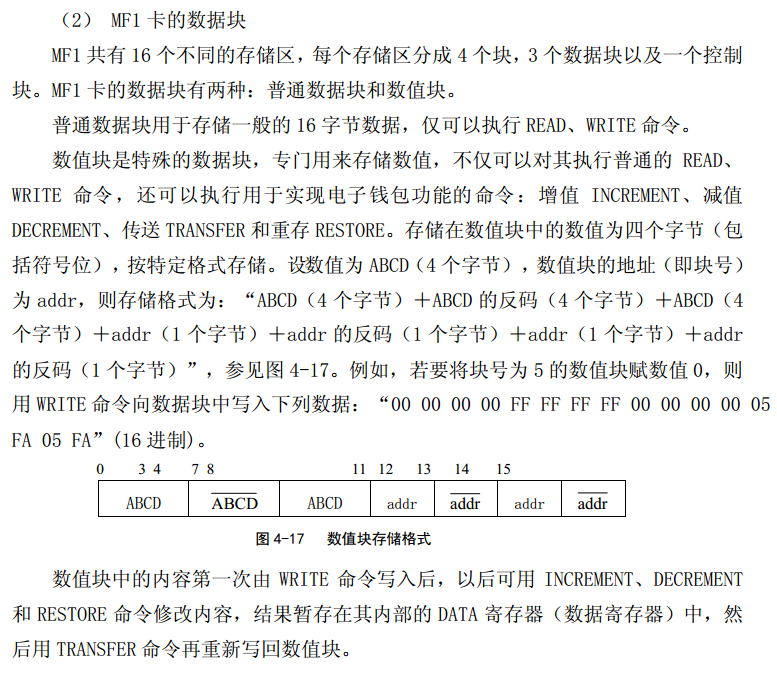

数据块结构：
