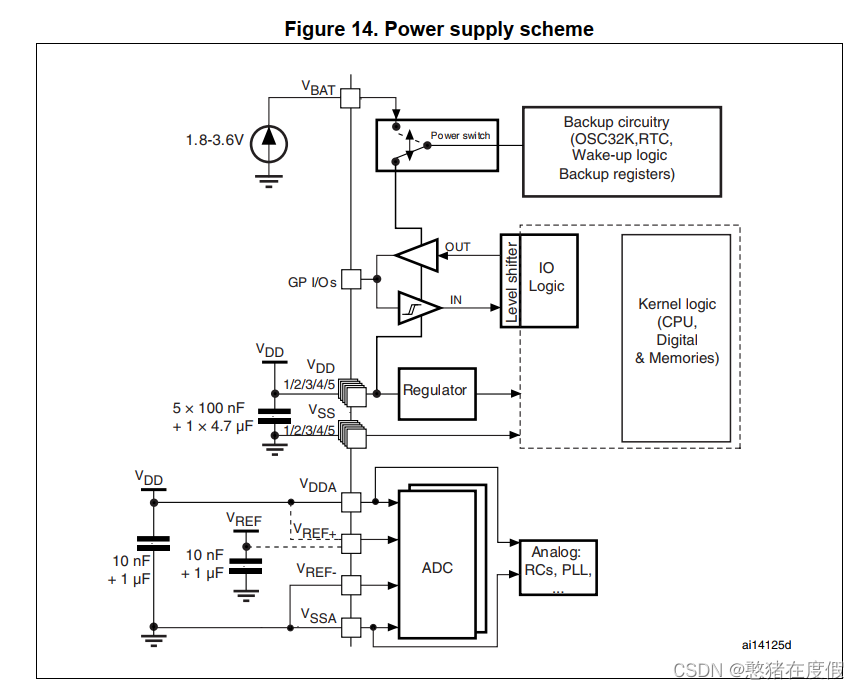

电源供给总览：

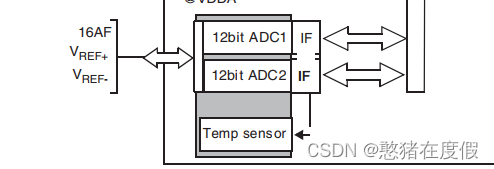

1. VREF+：为了提高转换的精确度，ADC使用一个独立的电源供电，过滤和屏蔽来自印刷电路板上的毛刺干扰，ADC的电源引脚为VDDA是ADC参考电压，VREF+通常在100pin以上的芯片会存在，100pin一下的芯片仅存在VDDA，实际上VDDA与VREF相连接。

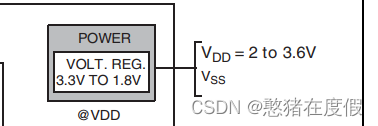

2.VDD：STM32的工作电压(VDD )为2.0～3.6V，通过内置的电压调节器提供所需的1.8V电源，当主电源VDD 掉电后，通过VBAT 脚为实时时钟(RTC)和备份寄存器提供电源是芯片工作电压。

3.VBAT：使用电池或其他电源连接到VBAT 脚上，当VDD 断电时，可以保存备份寄存器的内容和维持RTC的功能。
