74LS164

article/2025/9/9 7:55:49

串行输出转换为并行输出

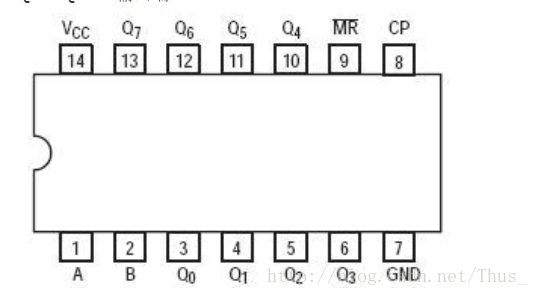

这里写图片描述
·A、B：串行数据输入端
·Clock：时钟输入端
·Clear：同步清除输入端（低电平有效）

·真值表
这里写图片描述

eg: PA.0连接A，PA.1连接Clock，PA.2连接Clear，PA.0发送数据11000100至Q0-Q7

//寄存器方式.
#include "public.h"#define GPIOA_ODR_ADDR (GPIOA_BASE+0x0c)
#define GPIOA_IDR_ADDR (GPIOA_BASE+0x08)
#define BitBand(Addr,BitNum) *((unsigned long *)((Addr&0xf0000000)+0x2000000 + ((Addr&0xfffff)<<5) + (BitNum<<2)))#define PAOut(n)    BitBand(GPIOA_ODR_ADDR,n)
#define PAIn(n)     BitBand(GPIOA_IDR_ADDR,n)void Delay_Ms(u16 dly);int main(void)
{u8 i;u8 data = 0xC4;GPIOA->CRL = 0x333;PAOut(2) = 1; for(i=0; i<8; i++){PAOut(1) = 0;Delay_Ms(1);if((data&0x01) == 0x01)PAOut(0) = 1;elsePAOut(0) = 0;PAOut(1) = 1;Delay_Ms(1);data=data>>1;}return 0;}void Delay_Ms(u16 dly)
{u16 i,j;for(i=0; i<dly; i++)for(j=1000; j>0; j--);
}

//库函数方式.
#include "stm32f10x.h"void Delay_Ms(u16 dly);
void LS164_Send(u8 data);int main(void)
{u8 data = 0xC4;LS164_Send(data);return 0;
}void Delay_Ms(u16 dly)
{u16 i,j;for(i=0; i<dly; i++)for(j=1000; j>0; j--);
}
void LS164_Send(u8 data)
{u8 i;GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(GPIOA, &GPIO_InitStructure);GPIO_SetBits(GPIOA, GPIO_Pin_2);for(i=0; i<8; i++){GPIO_ResetBits(GPIOA, GPIO_Pin_1);Delay_Ms(1);if((data&0x01) == 0x01)GPIO_SetBits(GPIOA, GPIO_Pin_0);elseGPIO_ResetBits(GPIOA, GPIO_Pin_0);GPIO_SetBits(GPIOA, GPIO_Pin_1);Delay_Ms(1);data = data>>1;}}
