一、一类LSA-Router
每台交换机会产生一条类型为router的lsa，来描述自身直连网段信息
（通过dis ospf lsdb，查看router的条目，就能确定该区域内路由器的数目了）
查看ospf相关信息的命令

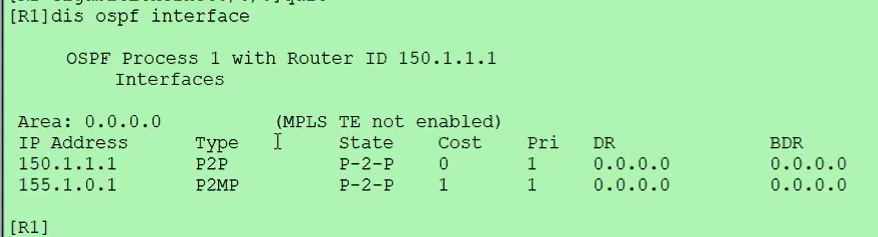

dis ospf int
查看ospf所有接口的网络类型和每个接口的相关信息，包括DR和BDR
具体看某一个接口dis ospf int g0/0/0（接口编号）dis ospf p b

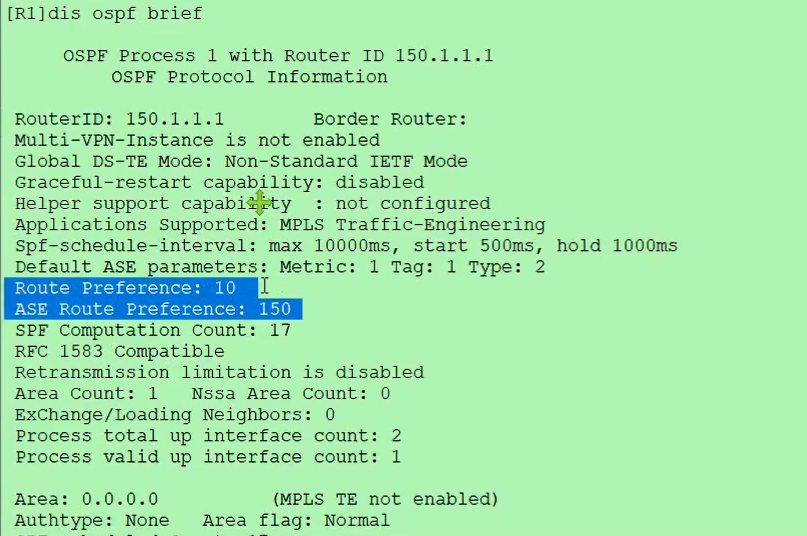

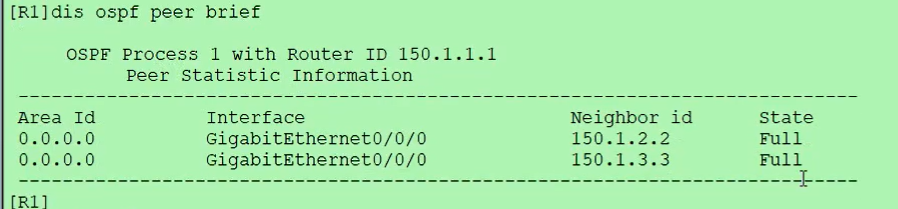

查看ospf所有接口所在区域、邻居关系dis ospf b
查看ospf详细信息，包含内部优先级 10 ，外部优先级150
dis ospf lsdb查看整个ospf的链路状态数据库
dis ospf router self
查看本地的router一类lsa信息

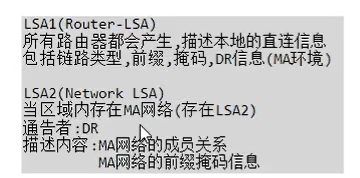

二、二类lsa-network
由DR产生，对网络前缀（网段）和掩码的描述，真正的网络信息
（通过一类router的描述信息发现，有直连网络的DR描述和自身接口ip，但是却没有对直连网络前缀和掩码的描述，也就是说没有描述真正直连网络的信息）

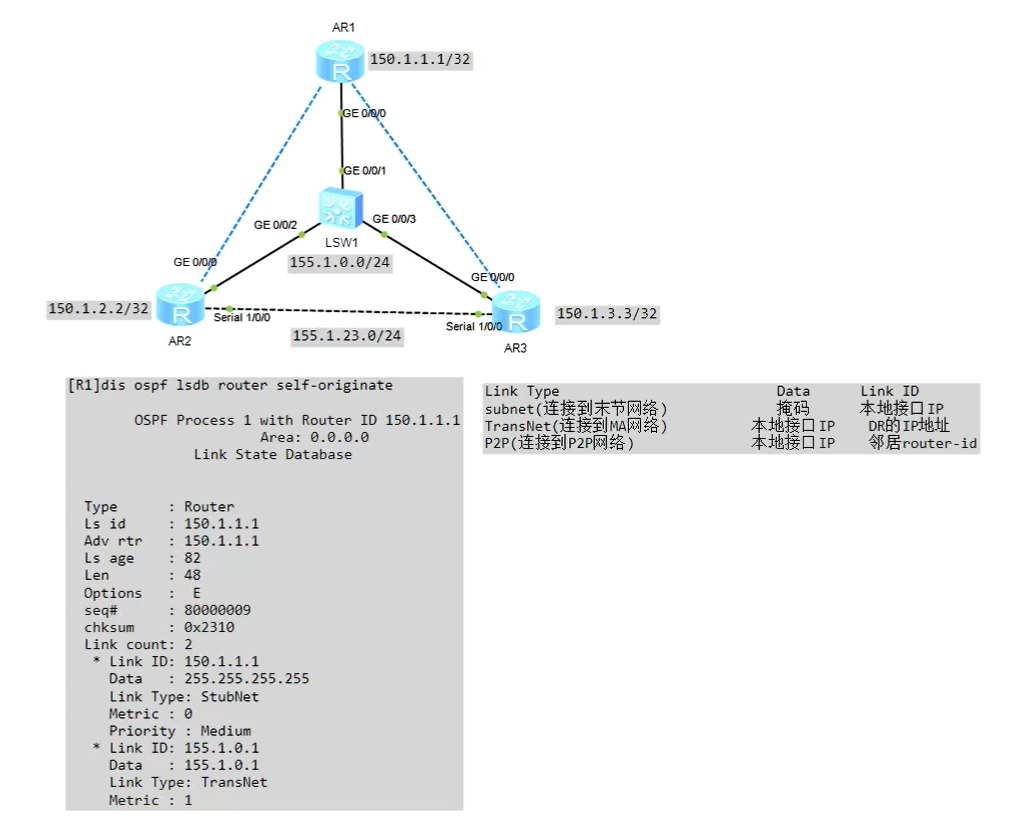

三、画出拓扑
根据ospf的lsdb总表，和各个advrouter的lsdb查看router和network，推断完整的拓扑图：

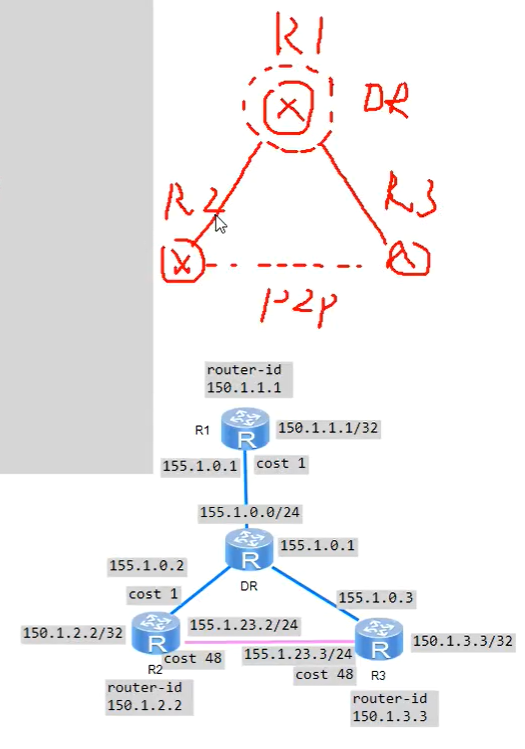

根据一类和二类lsa以及数据链路库算出的拓扑图，但是只能画出拓扑结构，无法推断出是否为部分互连
如果transnet的link id和data相同，则dr本身就是这个路由设备

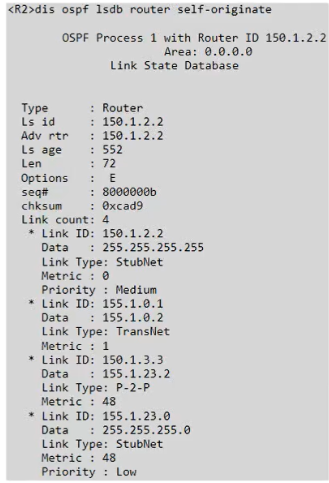

四、深刻理解router的link type类型
Link ID： 150.1.2.2 155.1.0.1 150.1.3.3 Data： 255.255.255.255 155.1.0.2 150.1.23.2 Link Type： StubNet TransNet P2P Vlink 1、先看link type，能第一眼看出他是个设么类型的一类LSA：
stubnet：末端网络（有可能是loop或是其他没有宣告ospf的网络）
transnet：DR所在的网络
P2P：对端网络（邻居）类型为点对点
vlink：对端为虚链路
2、在看link id和data，这个东西就是对link type的精准描述
stubnet的link id：末端网络本地接口的ip地址
data:本地接口的子网掩码
transnet的link id：dr的ip地址
data:本地接口的ip（如果transnet的link id和data相同，则本三层设备就是DR）
P2P的link id：邻居的router-id
data:本地接口的ip
五、具体构图思路：
1.首先，需要推断，整个ospf拓扑图中运行ospf设备的数量

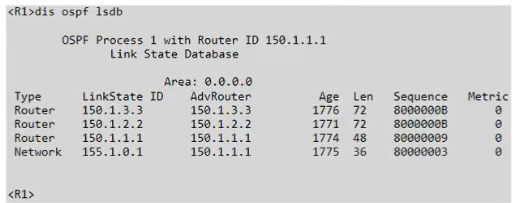

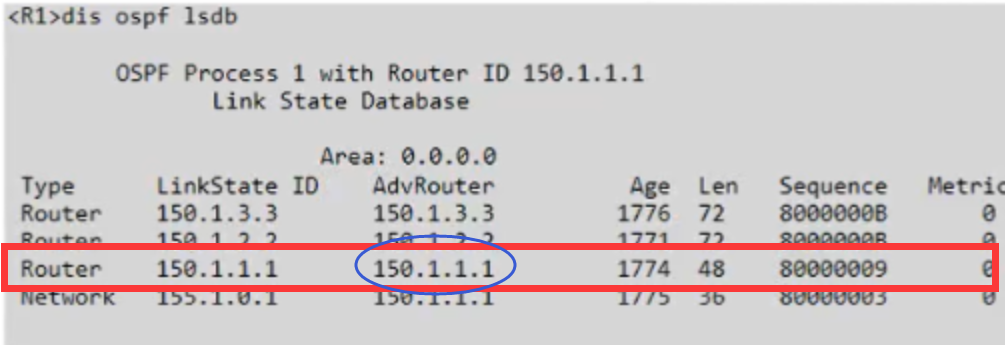

dis ospf lsdb 查看ospf的数据库总表
根据router的条目，推测有三个ospf设备。画出如下图：
2.查看单个adv router设备的lsdb router表

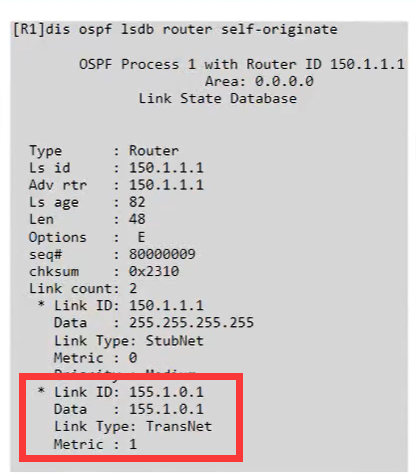

1）dis ospf lsdb router self-originate 查看【R1 150.1.1.1的router一类LSA】
该设备router id为150.1.1.1，有一条为150.1.1.0/24的末端网络（stubnet），DR的ip是155.1.0.1，自身本地接口ip地址是155.1.0.1（transnet）两者一致，猜测DR就是本设备

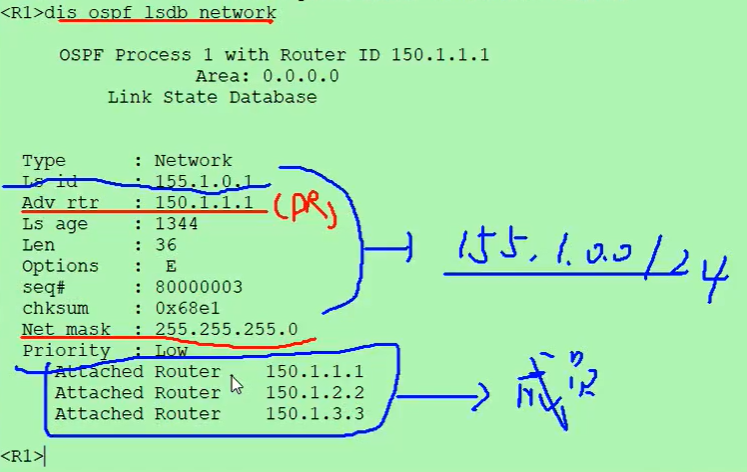

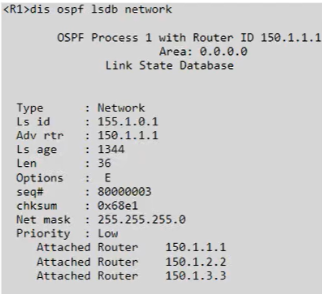

dis ospf lsdb network 查看【network二类LSA】
根据ls id：155.1.0.1和net mask：255.255.255.0，推测DR所在网段为155.1.0.0/24
根据下面的attacked router ：150.1.1.1、150.1.2.2、150.1.3.3，知道该网段下成员（ospf设备）的router-id

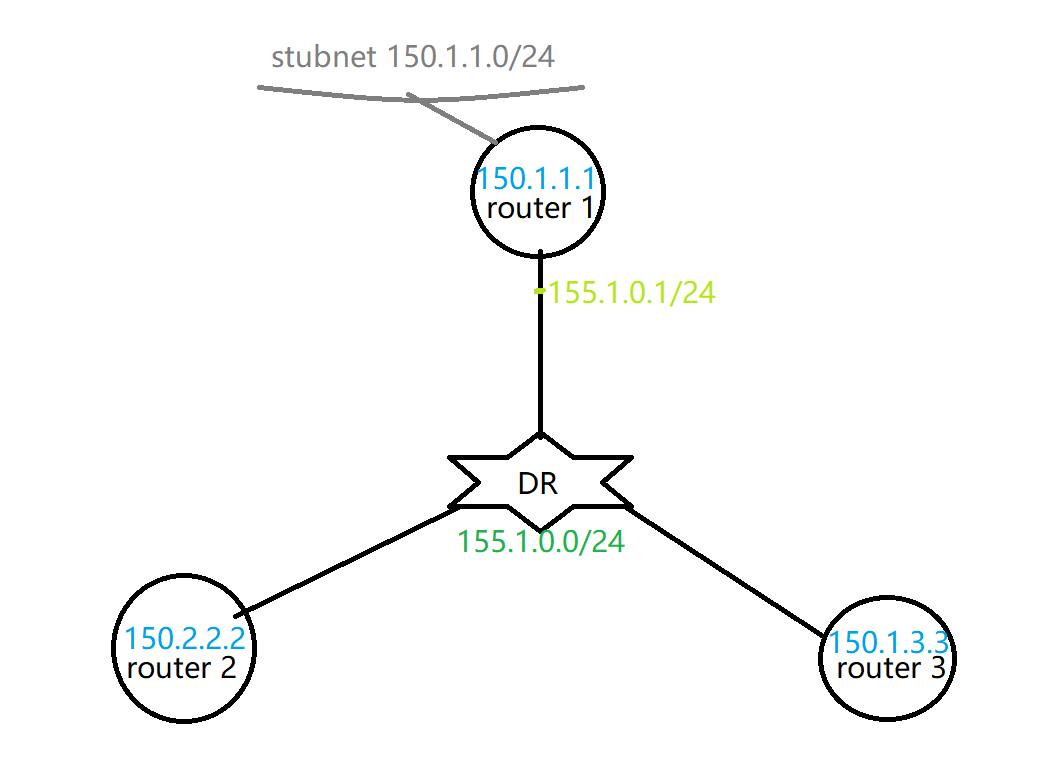

绘出一下图：

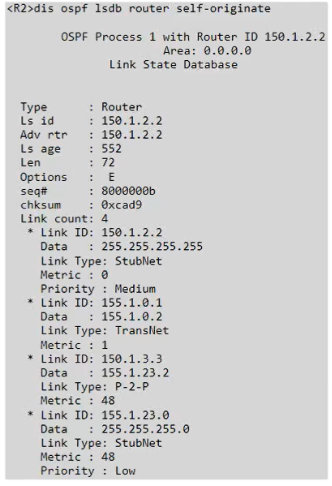

2）dis ospf lsdb router self-originate 查看【R2 150.1.2.2的router一类LSA】
该设备router id为150.1.2.2，有一条为150.1.2.0/24的末端网络（stubnet），有一条155.1.23.0/24的末端网络（stubnet）；DR的ip是155.1.0.1，自身本地接口ip地址是155.1.0.2（transnet）；邻居是P2P网络，邻居router-id：150.1.3.3，本地接口ip地址：155.1.23.2

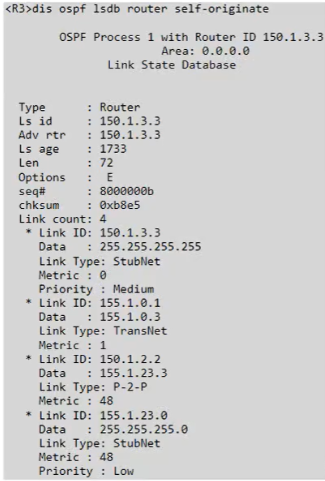

3）dis ospf lsdb router self-originate 查看【R3 150.1.3.3的router一类LSA】
该设备router id为150.1.3.3，有一条为150.1.3.0/24的末端网络（stubnet），有一条155.1.23.0/24的末端网络（stubnet）；DR的ip是155.1.0.1，自身本地接口ip地址是155.1.0.3（transnet）；邻居是P2P网络，邻居router-id：150.1.2.2，本地接口ip地址：155.1.23.3

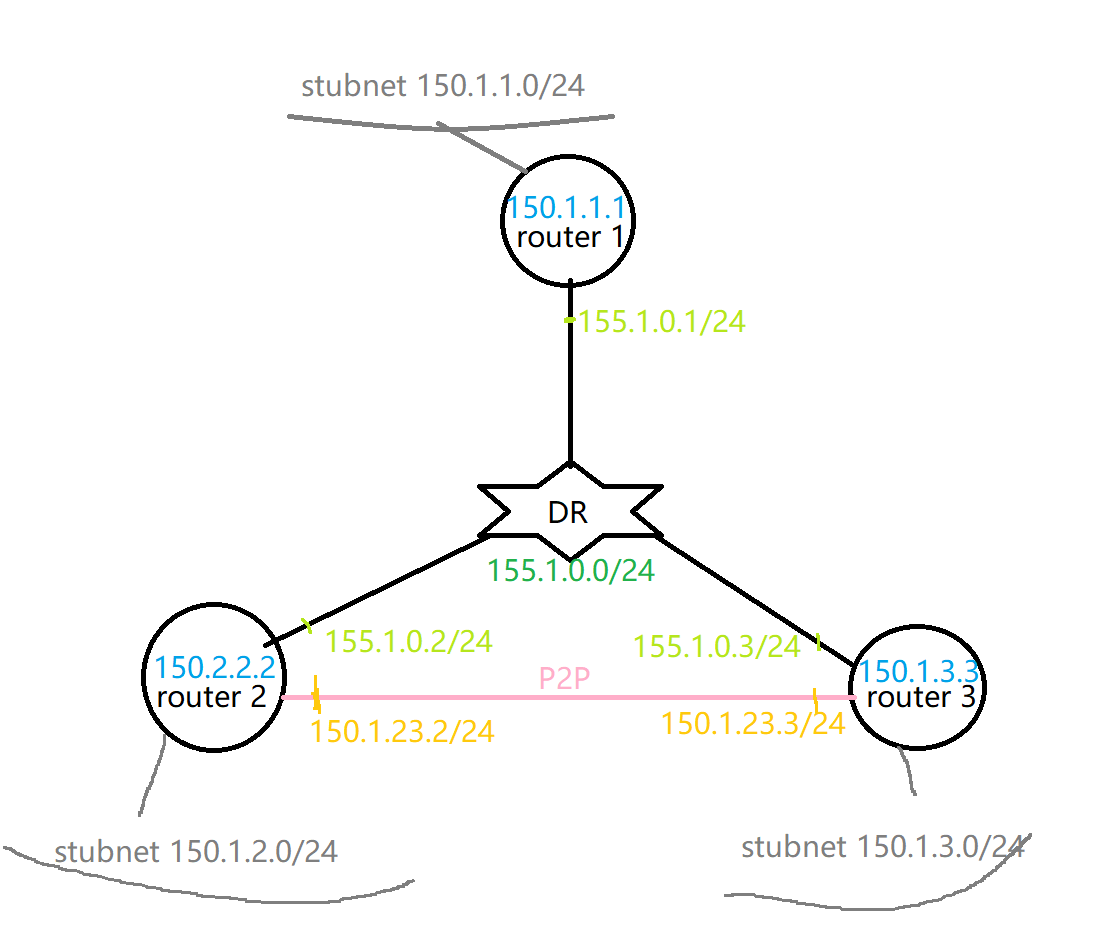

得到这个图：
整理之后，实际拓扑为：
