OpenCV-Python图像处理：腐蚀和膨胀原理及erode、dilate函数介绍

☞ ░ 前往老猿Python博客 https://blog.csdn.net/LaoYuanPython ░

一、引言

关于图像的腐蚀和膨胀，网上介绍的资料非常多，老猿也看了很多，总体来说主要偏向于就使用OpenCV腐蚀和膨胀函数的应用，另外原理介绍的有一小部分，对于初学者有很多的帮助，但如果想知其所以然则总体来说是不够的。

从《OpenCV-Python常用图像运算：加减乘除幂开方对数及位运算：https://blog.csdn.net/LaoYuanPython/article/details/108879397》这篇博文发布到现在，老猿花了较多的时间针对腐蚀和膨胀的原理以及一些比较偏门的问题进行了比较深入的研究，这半个月每晚都花近三个小时在与此相关的研究上。研究期间查阅了大量资料、做了大量测试，还咨询了一个做这方面的老同学，到今天基本上自认为弄清楚了，因此准备就这个方面写3-5篇与网上已有资料有些差异的博文，通过不同角度来阐述相关内容，希望于对这方面细节感兴趣的同仁有所裨益。

本文是老猿关于图像腐蚀与膨胀系列博文之一，该系列包括如下博文：

OpenCV-Python图像处理：腐蚀和膨胀原理及erode、dilate函数介绍：https://blog.csdn.net/LaoYuanPython/article/details/109441709
OpenCV-Python腐蚀膨胀函数erode、dilate使用详解：https://blog.csdn.net/LaoYuanPython/article/details/109477130
OpenCV-Python图像矩阵不扩充边界腐蚀膨胀函数处理算法探究：https://blog.csdn.net/LaoYuanPython/article/details/109283825
OpenCV图像腐蚀膨胀算法的Python模拟实现：
https://blog.csdn.net/LaoYuanPython/article/details/109407091

本文作为老猿介绍图像腐蚀和膨胀处理的首篇文章，主要介绍腐蚀和膨胀的基础概念、腐蚀和膨胀的基本运算过程、OpenCV腐蚀和膨胀函数erode、dilate语法以及简单应用，并提供了老猿觉得有参考价值的一些博文参考。
在这里插入图片描述

二、基础概念

图像的膨胀（Dilation）和腐蚀（Erosion）是两种基本的形态学运算，主要用来寻找图像中的极大区域和极小区域。其中膨胀类似于“领域扩张”，将图像中的高亮区域或白色部分进行扩张，其运行结果图比原图的高亮区域更大；腐蚀类似于“领域被蚕食”，将图像中的高亮区域或白色部分进行缩减细化，其运行结果图比原图的高亮区域更小。

具体处理时，腐蚀和膨胀都类似于在在《数字图像处理：理解什么是卷积（滤波）、卷积核以及相关参考资料（博文地址：https://blog.csdn.net/LaoYuanPython/article/details/108841819)）》介绍的卷积处理。

卷积处理是针对图像对应的矩阵使用一个参考矩阵（卷积核）在图像矩阵中从左到右、从上到下的进行移动，移动到指定位置时，卷积核矩阵与图像矩阵重合范围内的对应元素相乘后得到积矩阵，卷积就是将积矩阵各元素和相加得到的值作为结果图像矩阵锚点对应位置元素的值。

腐蚀则是将对应核矩阵元素不为0位置的图像矩阵中所有元素的最小值作为结果图像矩阵锚点位置的对应元素值，膨胀则是将对应核矩阵元素不为0位置的图像矩阵中所有元素的最大值作为结果图像矩阵锚点位置的对应元素值。
在这里插入图片描述

三、OpenCV函数

3.1、腐蚀和膨胀函数

erode(src, kernel, dst=None, anchor=None, iterations=None, borderType=None, borderValue=None)#腐蚀函数dilate(src, kernel, dst=None, anchor=None, iterations=None, borderType=None, borderValue=None)#膨胀函数

3.2、函数语法说明

腐蚀和膨胀函数的参数相同，返回值都是结果矩阵，相关参数含义如下：

src：需要腐蚀和膨胀的图像源矩阵
kernel：核矩阵
dst：返回结果矩阵，如果传值，可以不用将返回值赋值给单独的结果变量，直接使用dst即可，但dst必须先定义，老猿不推荐传该参数，因为使用没有直接返回结果赋值给结果变量方便
anchor：核矩阵锚点，不传值或传值为(-1,-1)则取核矩阵的中心位置作为锚点
iterations：迭代次数，每多迭代一次相当于以该值为1返回的结果作为src、以iterations为1、其他参数保持不变再次调用腐蚀或膨胀函数一次
borderType：扩充边界的模式，缺省值None表示不进行边界扩充
borderValue：当borderType=cv2.BORDER_CONSTANT时，扩充边界的元素以borderValue填充

3.3、关于kernel核矩阵

kernel核矩阵可以通过getStructuringElement函数构建，也可以自己单独构建。通过getStructuringElement构建时，可以传入两个参数，对应语法如下：
getStructuringElement(shape, ksize, anchor=None)

参数shape表示核的形状，有如下三个取值：

cv2.MORPH_RECT：长方形或正方形矩阵，矩阵中每个元素都为1。如图为一个5*5的正方形矩阵：
cv2.MORPH_CROSS：内置十字形矩阵，矩阵中和锚点同一列或同一行的每个元素都为1，其他元素都为0。下图为一个锚点为(2,3)的5*5内置十字形矩阵：
cv2.MORPH_ELLIPSE：内接椭圆形矩阵，矩阵中为1的元素构成一个椭圆，为该矩阵对应长方形的内接椭圆。下图为一个5*5内接椭圆矩阵：

参数ksize：矩阵的大小，表示宽和高的二元组，（3,3）表示3行3列矩阵，(6,4)表示4行6列的核矩阵
anchor：矩阵锚点，当shape为MORPH_CROSS时需要使用锚点的坐标
返回值：构造的矩阵

3.4、关于borderType

在此直接以官网的表格来说明bordType取值的含义：
在这里插入图片描述
由于borderType不只是腐蚀和膨胀函数使用，在其他函数中也会使用，所以上述列表中的值并不能都在腐蚀和膨胀函数中使用：

cv2.BORDER_WRAP：不能在腐蚀和膨胀函数中使用，官方文档有明确说明
cv2.BORDER_TRANSPARENT：该值官网上没有说明，但老猿测试时发现报错：cv2.error: OpenCV(4.3.0) C:\projects\opencv-python\opencv\modules\core\src\copy.cpp:1179: error: (-5:Bad argument) Unknown/unsupported border type in function 'cv::borderInterpolate'，老猿没有找到c++源代码进行核实，但测试来看应该也是不支持的。

另外缺省值为None时，老猿进行验证发现与cv2.BORDER_ISOLATED 值含义值相同，与列表中的说明可以相互印证。
在这里插入图片描述

四、腐蚀和膨胀对矩阵的影响图解

在《数字图像处理：理解什么是卷积（滤波）、卷积核以及相关参考资料》介绍了卷积核对图像处理过程，腐蚀和膨胀时核矩阵在图像矩阵中的移动过程与卷积是一样的，在此不重复介绍。下面通过案例来介绍腐蚀和膨胀结果矩阵的图像元素的生成过程。

4.1、案例1

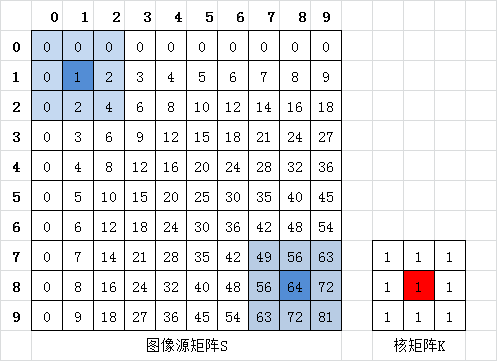

图像源矩阵和核矩阵

在这里插入图片描述

锚点为红色标记的缺省中心位置，则针对源矩阵的S11和S88两个位置腐蚀和膨胀计算过程如下：

以核矩阵锚点位置与S11、S88对齐，形成核矩阵和源矩阵的重叠，对源矩阵来说，重叠区域请见上面两个颜色标记区域，其中深蓝色标记位置为核矩阵锚点对齐位置
由于核矩阵全为1，则腐蚀后结果矩阵ED的两个对应位置元素值为：
ED11 = min(S00,S01,S02,S01,S11,S12,S20,S21,S22) = 0
ED88 = min(S77,S78,S79,S87,S88,S89,S97,S98,S99) = 49
膨胀后结果矩阵DD的两个对应位置元素值为：
DD11 = max(S00,S01,S02,S01,S11,S12,S20,S21,S22) = 4
DD88 = max(S77,S78,S79,S87,S88,S89,S97,S98,S99) = 81

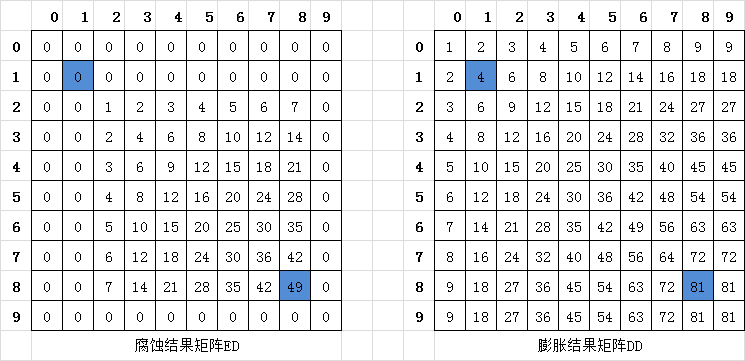

完整腐蚀和膨胀后的结果矩阵

在这里插入图片描述

上述案例的实现代码如下：

    import cv2,sysimport numpy as npimg = np.zeros((10, 10),np.uint8)for row in range(10):for col in range(10):img[row,col] = row*colkernalInt = cv2.getStructuringElement(cv2.MORPH_RECT, (3, 3))imgErode = cv2.erode(img, kernalInt, borderType=cv2.BORDER_CONSTANT, borderValue=0)imgDilate = cv2.dilate(img, kernalInt, borderType=cv2.BORDER_CONSTANT, borderValue=0)

4.2、案例2

图像源矩阵和核矩阵

本案例和案例1的区别主要体现在两方面：

核矩阵非全0，锚点非中心位置，核矩阵锚点元素值为0
由于锚点位置的变化，导致计算S88的腐蚀和膨胀值时核矩阵覆盖范围超出了源矩阵

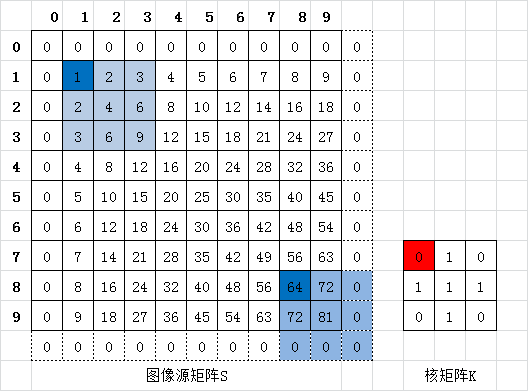

图像源矩阵案例1相同，核矩阵调整为了十字形，锚点为（0,0），还是以源矩阵的S11和S88为例，由于核的锚点与S88对齐时，核矩阵范围超出了源矩阵范围，在此采用扩充边界模式（扩充边界值固定为0），此时两个位置与核矩阵的重叠范围为下图浅蓝色标记区域：
在这里插入图片描述
针对源矩阵的S11和S88两个位置腐蚀和膨胀计算过程如下：

以核矩阵锚点位置与S11、S88对齐，形成核矩阵和源矩阵的重叠，对源矩阵来说，重叠区域请见上面两个颜色标记区域，其中深蓝色标记位置为核矩阵锚点对齐位置
取重叠区域核矩阵为1的源矩阵元素的最小值，则腐蚀后结果矩阵ED的两个对应位置元素值为：
ED11 = min(S12,S22,S32,S21,S23) = 2
ED88 = min(S89,S99,Sa9,S98,S9a) = 0
膨胀后结果矩阵DD的两个对应位置元素值为：
DD11 = max(S12,S22,S32,S21,S23) = 6
DD88 = max(S89,S99,Sa9,S98,S9a) = 81

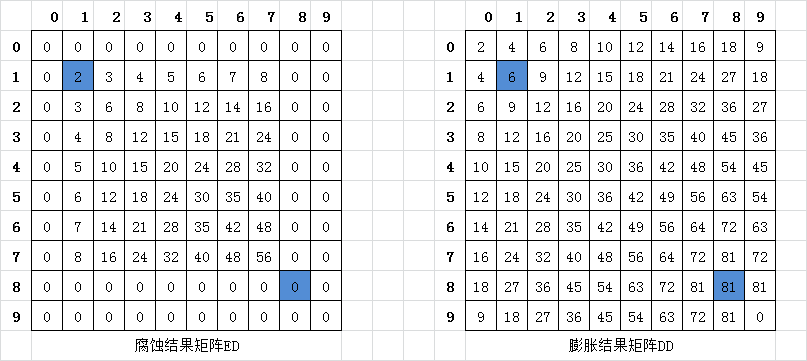

完整腐蚀和膨胀后的结果矩阵

在这里插入图片描述

上述案例的实现代码如下：

    img = np.zeros((10, 10),np.uint8)for row in range(10):for col in range(10):img[row,col] = row*colkernalInt = cv2.getStructuringElement(cv2.MORPH_CROSS, (3, 3))imgErode = cv2.erode(img, kernalInt, anchor=(0,0),borderType=cv2.BORDER_CONSTANT, borderValue=0)imgDilate = cv2.dilate(img, kernalInt, anchor=(0,0), borderType=cv2.BORDER_CONSTANT, borderValue=0)

五、形态变换博文传送门

下面是老猿博文中与形态变换相关的博文列表：

https://blog.csdn.net/LaoYuanPython/article/details/109441709 OpenCV-Python图像处理：腐蚀和膨胀原理及erode、dilate函数介绍
https://blog.csdn.net/LaoYuanPython/article/details/109984045 OpenCV-Python图像运算变换处理：开运算和闭运算以及不同核矩阵的影响分析
https://blog.csdn.net/LaoYuanPython/article/details/109556425 OpenCV-Python图像形态变换概述及morphologyEx函数介绍
https://blog.csdn.net/LaoYuanPython/article/details/109768675 OpenCV-Python图像运算变换处理：形态学梯度运算及分类
https://blog.csdn.net/LaoYuanPython/article/details/110195287 OpenCV-Python中预览超大图的程序实现方法
https://blog.csdn.net/LaoYuanPython/article/details/110223709 OpenCV-Python图形图像处理：利用TopHat顶帽获取背景色中的噪点
https://blog.csdn.net/LaoYuanPython/article/details/110294445 OpenCV-Python图形图像处理：利用黑帽去除图像浅色水印
https://blog.csdn.net/LaoYuanPython/article/details/110676764 OpenCV-Python击中击不中HITMISS形态变换详解

附：一些参考资料

《数字图像处理第九章——形态学图像处理》
《【OpenCV 图像形态学】1.膨胀与腐蚀》
《数字图像处理中的形态学操作》
《(四)OpenCV-Python学习—形态学处理》
《图像腐蚀与图像膨胀（Python篇）》
《Opencv python 锚点anchor位置及borderValue的改变对膨胀腐蚀的影响》，介绍原理的好文，不过写得还不是很透彻，看了至少5遍，反复测试之后才真正理解
《OpenCV学习(10) 图像的腐蚀与膨胀(1)》
《图像腐蚀与图像膨胀(18)》
《腐蚀、膨胀，细化算法》或《第6章腐蚀，膨胀，细化算法》
