基本概念

前言

自1994年由爱立信推出至今，蓝牙技术已经走过了20个岁月，从最初的Bluetooth V1.0，到Bluetooth V4.0（最新的为V4.1，2013年底发布）Bluetooth V5.0，本文基于蓝牙4.1规范，描述蓝牙技术的基本概念

概述

蓝牙协议包括两种技术：Basic Rate（BR）和Low Energy（LE），这两种技术，都包括搜索（discovery）管理、连接（connection）管理等机制，但它们是不能互通的

Basic Rate（BR）

Basic Rate是正宗的蓝牙技术，可以包括可选（optional）的EDR（Enhanced Data Rate）技术，以及交替使用的（Alternate）的MAC（Media Access Control）层和PHY层扩展（简称AMP）

蓝牙诞生之初，使用的是BR技术，此时蓝牙的理论传输速率，只能达到721.2Kbps，但是科技变化，很快Enhanced Data Rate就出现了，使用EDR技术的蓝牙，理论速率可以达到2.1Mbps。

随后，蓝牙借用了WIFI的物理层和MAC层，这就是AMP（Alternate MAC and PHY layer extension）速度终于达到了54Mbps

不过呢，由于蓝牙自身的物理层和AMP技术差异太明显了，这次扩展只能是交替使用（Alternate）的，也就是说，有我（BR/EDR）没你（AMP）。

Low Energy（LE）

上面所讲的BR技术的进化路线，就是传输速率的加快、加快、再加快。但能量是守恒的，你想传的更快，代价就是消耗更多的能量。而有很多的应用场景，并不关心传输速率，反而非常关心功耗。这就是Bluetooth LE（称作蓝牙低功耗）产生的背景。

LE技术相比BR技术，差异非常大，或者说就是两种不同的技术，凑巧都加一个“蓝牙”的前缀而已。后面我们会详细的解释这种差异，以及LE的行为特征。

系统组成

蓝牙系统的组成，涉及到Bluetooth Application、Bluetooth Core、Bluetooth Host、Bluetooth Controller等词汇，不知道是因为对英文理解的歧义，还是因为蓝牙规范本身定义的歧义，理解这些词汇时感觉有点别扭。因此特意在这，对相关概念及其背后的意义进行说明。

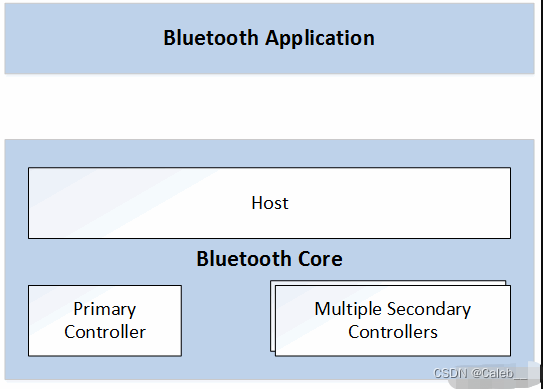

图中所描述的蓝牙系统的组成部分，如Bluetooth Core和Bluetooth Application，如Host和Controller，都是指“逻辑实体”。所谓的“逻辑实体”，需要和日常生活中的“物理实体”区隔开。如在做电路设计时，一个蓝牙芯片、一个主控CPU，就是指物理实体。而蓝牙协议所描述的这些“逻辑实体”，不一定会和物理实体一一对应，如在实际应用中，Host和Bluetooth Application可能会位于同一个物理实体中（主控CPU），而Controller单独位于另一个物理实体中（蓝牙芯片）。
蓝牙协议规定了两个层次的协议，分别为蓝牙核心协议（Bluetooth Core）和蓝牙应用层协议（Bluetooth Application）。蓝牙核心协议关注对蓝牙核心技术的描述和规范，它只提供基础的机制，并不关心如何使用这些机制；蓝牙应用层协议，是在蓝牙核心协议的基础上，根据具体的应用需求，百花齐放，定义出各种各样的策略，如FTP、文件传输、局域网等等。
Bluetooth Core由两部分组成，Host和Controller。这两部分在不同的蓝牙技术中（BR/EDR、AMP、LE），承担角色略有不同，但大致的功能是相同的。Controller负责定义RF、Baseband等偏硬件的规范，并在这之上抽象出用于通信的逻辑链路（Logical Link）；Host负责在逻辑链路的基础上，进行更为友好的封装，这样就可以屏蔽掉蓝牙技术的细节，让Bluetooth Application更为方便的使用。
在一个系统中，Host只有一个，但Controller可以一个，也可以有多个。如：单独的LE Controller；单独的BR/EDR Controller；单独的LE+BR/EDR Controller；在单独的BR/EDR Controller或LE+BR/EDR Controller基础上，增加一个或多个额外的AMP Controller。

BR/EDR vs LE vs AMP

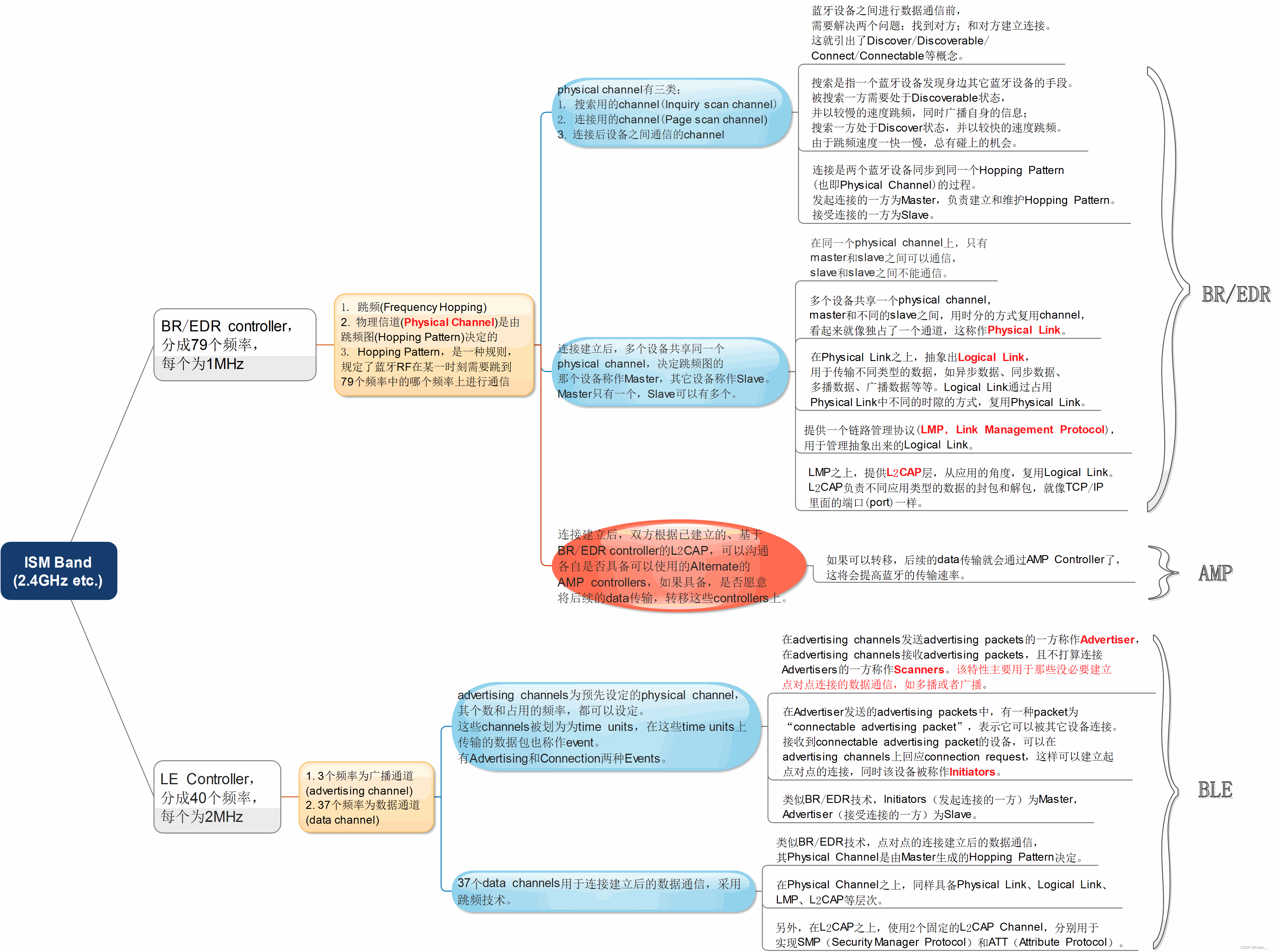

我们先从下面图片对BR/EDR、AMP和BLE三种技术有些更进一步的认识（点击可以查看放大后的原图）：

该图片是对Bluetooth Core的一个Overview，从RF的Physical Channel，到Baseband的Physical Link、Logical Link、LMP、L2CAP等概念，都有一些粗略的介绍。

由该图片可以看出，BR/EDR、AMP、BLE等技术有如下的特点：

BR/EDR技术，过于侧重“点对点”通信，以至于虽然在协议的底层（如Logical Link）有提及多播（Unidirectional）和广播（Broadcast）的概念，但在上层的应用场景中，几乎不存在（也不可能存在）相应的应用。
但随着物联网的发展，业界对简单的、不需要连接的多播或广播通信的需求越来越迫切，因此BLE技术在RF和Baseband的协议中，就做出了修改，以适应这种需求，即：修改原有的79个channel的跳频方式，将channel的个数减少为40个，并保留了不少于3个的固定channel，用于广播通信。为仅仅在剩下的37个data channel上跳频。
正因为这种改变，原有的搜索/连接/配对等概念，在BLE上就不再存在了，取而代之的是Advertisor、Initiator等概念。但在之后的数据通信的层次上，尽量保持了一致。
对于AMP来说，是基于BR/EDR的controller，在完成通常的点对点连接之后，两个蓝牙设备商议，是否需要将后续的数据通信，转移至AMP controller上。这就是Bluetooth 3.0引入的AMP技术。

芯片架构

在实际产品中，不同的使用场景有不同的搭配选择，都会根据芯片架构来确定，一般有以下几种方案

host+controller双芯片，如手机AP芯片搭配蓝牙模块的方案，AP芯片一般使用Bluez开源协议栈来实现host，而controller则有蓝牙厂商实现
单芯片，单颗芯片实现host和controller，可用Apache Mynewt Nimble开源项目来实现host和Controller
自定义双芯片，MCU + 蓝牙soc

协议架构

协议层次

蓝牙协议是通信协议的一种，为了把复杂问题简单化，任何通信协议都具有层次性，特点如下：

从下到上分层，通过层层封装，每一层只需要关心特定的、独立的功能，易于实现和维护；
在通信实体内部，下层向上层提供服务，上层是下层的用户；
在通信实体之间，协议仅针对每一层，实体之间的通信，就像每一层之间的通信一样，这样有利于交流、理解、标准化。

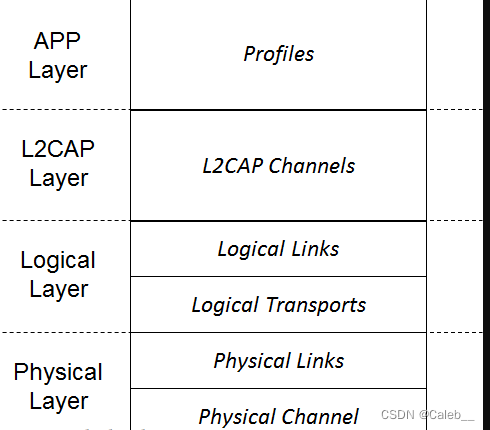

蓝牙协议层次如下图：

蓝牙协议分为四个层次：物理层（Physical Layer）、逻辑层（Logical Layer）、L2CAP Layer和应用层（APP Layer）。

物理层，负责提供数据传输的物理通道（通常称为信道）。通常情况下，一个通信系统中存在几种不同类型的信道，如控制信道、数据信道、语音信道等等。

逻辑层，在物理层的基础上，提供两个或多个设备之间、和物理无关的逻辑传输通道（也称作逻辑链路）。

L2CAP层，L2CAP是逻辑链路控制和适配协议（Logical Link Control and Adaptation Protocol）的缩写，负责管理逻辑层提供的逻辑链路。基于该协议，不同Application可共享同一个逻辑链路。类似TCP/IP中端口（port）的概念。

APP层，理解蓝牙协议中的应用层，基于L2CAP提供的channel，实现各种各样的应用功能。Profile是蓝牙协议的特有概念，为了实现不同平台下的不同设备的互联互通，蓝牙协议不止规定了核心规范（称作Bluetooth core），也为各种不同的应用场景，定义了各种Application规范，这些应用层规范称作蓝牙profile。

物理层

一个通信系统中通常存在多种类型的物理信道，蓝牙也不例外。蓝牙存在BR/EDR、LE和AMP三种技术，这三种技术在物理层的实现就有很大的差异

相同点：

BR/EDR、LE和AMP的RF都使用2.4GHz ISM(Industrial Scientific Medical) 频段，频率范围是2.400-2.4835 GHz。

除了相同点剩下的就是不同点了。

Physical Channel

BR/EDR

ISM频率范围内被分成79个channel，每一个channel占用1M的带宽，在0 channel和78 channel之外设立guard band（保护带宽，Lower Guard Band为2MHz，Upper Guard Band为3.5MHz）

采用跳频技术（hopping），也就是说，某一个物理信道，并不是固定的占用79个channel中的某一个，而是以一定的规律在跳动（该规律在技术上叫做"伪随机码"，就是"假"的随机码）。因此蓝牙的物理信道，也可以称作跳频信道（hopping channel）

BR/EDR技术定义了5种物理信道（跳频信道）

BR/EDR Basic Piconet Physical Channel，用在处于连接状态的蓝牙设备之间的通信，使用全部79个跳频点
BR/EDR Adapted Piconet Physical Channel，用在处于连接状态的蓝牙设备之间的通信，使用较少的RF跳频点，根据当前的信道情况使用79个跳频点中的子集，但是跳频数目也不能少于20个。这个主要是因为蓝牙使用ISM频段，当蓝牙和WIFI共存的时候，部分跳频点被WIFI设备占用而使得蓝牙设备在这些跳频点上的通信总是失败，因此，需要避过那些WIFI设备占用的频点。
BR/EDR Page Scan Physical Channel，用于蓝牙设备的连接操作（connect），即我们常用的连接其它蓝牙设备（connect）以及被其它蓝牙设备连接（connectable）
BR/EDR Synchronization Scan Channel，可用于无连接的广播通信

同一时刻，BT 设备只能在其中一个物理信道上通信，为了支持多个并行的操作，蓝牙系统采用时分方式，即不同的时间点采用不同的信道

LE是为蓝牙低功耗而生的技术，为了实现低功耗的目标，其物理信道的定义与BR/EDR有些差异。

ISM频率范围内被分成40个channel，每一个channel占用2M的带宽，在0 channel和39 channel之外设立guard band（保护带宽，Lower Guard Band为2MHz，Upper Guard Band为3.5MHz）

LE技术定义了2种物理信道，LE Piconet channel和LE Advertisement Broadcast Channel

LE Piconet Channel用在处于连接状态的蓝牙设备之间的通信，和BR/EDR一样，采用调频技术。和BR/EDR不一样的地方是，只会在40个频率channel中的37个上面跳频。

LE Advertisement Broadcast Channel用于在设备间进行无连接的广播通信，这些广播通信可用于蓝牙的设备的发现、连接（和BR/EDR类似）操作，也可用于无连接的数据传输。

和BR/EDR一样，同一时刻，BT设备只能在其中一个物理信道上通信，为了支持多个并行的操作，蓝牙系统采用时分方式，即不同的时间点采用不同的信道

AMP

AMP物理信道只有一种，即AMP Physical Channel，主要用于已连接设备之间的数据通信，和BR/EDR技术中的BR/EDR Adapted Piconet Physical Channel位于一个级别，可以互相切换使用

Physical Links（物理链路）

Physical Link是一个虚拟概念，不对应协议中任何的实体，数据包封包/解包的过程中不被体现

由上述所知，蓝牙协议为BR/EDR、LE和AMP三种技术定义了8种类型的物理信道，包括

AMP physical channel

BR/EDR Basic Piconet Physical Channel

BR/EDR Adapted Piconet Physical Channel

BR/EDR Page Scan Physical Channel

BR/EDR Inquiry Scan Physical Channel

BR/EDR Synchronization Scan Channel

LE Piconet Channel

LE Advertisement Broadcast Channel

而物理链路，则是对这些物理信道（主要是BR/EDR技术中的Basic Piconet Physical Channel和Adapted Piconet Physical Channel）的进一步封装，其主要特征是：

AMP Physical Channel、LE Piconet Channel、LE Advertisement Broadcast Channel均有一个一一对应的Physical Link，分别是AMP Physical Link、LE Active Physical Link、LE Advertising Physical Channe
BR/EDR Page Scan Physical Channel、BR/EDR Inquiry Scan Physical Channel、BR/EDR Synchronization Scan Channel只在特定时间段使用，且无法控制任何属性，因此不需要再Physical Link中体现
BR/EDR Basic Piconet Physical Channel和BR/EDR Adapted Piconet Physical Channel是BR/EDR技术中已连接设备之间进行数据通信的通道，且同一时刻只能根据应用场景选择一种channel进行数据传输。因此这两个channel被map到BR/EDR Active Physical Link、BR/EDR Parked Physical Link和BR/EDR Connectionless Slave Broadcast Physical Link三个物理链路上。
BR/EDR Active Physical Link和BR/EDR Parked Physical Link的抽象主要有两个方面的意义：
1. 屏蔽底层的Basic/Adapted Piconet Physical Channel之间的差异，统一使用Physical Link取代。在需要的时候，可以通过上层的链路管理协议，指定使用哪一种physical channel（Basic or Adapted）。
2. 可以通过Physical Link的抽象，控制Physical Channel的一些属性（如发射功率、收发周期等），以达到节省功耗的目的。而上面的层次（如逻辑层）不需要对这些动作知情如：BR/EDR Active Physical Link定义了连接状态的蓝牙设备在链路处于active状态时的物理链路，该物理链路对应的设备的发射功率是可修改的。
3. BR/EDR Parked Physical Link定义了连接状态的蓝牙设备在链路处于parked状态时的物理链路。parked状态是一种特殊的连接状态，连接双方没有正在进行的数据传输，所有的链路消耗，都是为保持连接所做的事情。此时可以通过降低在物理信道上的收发频率而降低功耗。该物理链路和BR/EDR Active Physical Link使用相同的物理信道。
4. BR/EDR Connectionless Slave Broadcast Physical Link使用BR/EDR Adapted Piconet Physical Channel，用于一点到多点的广播通信。

逻辑层

逻辑层的主要功能，是在已连接（LE Advertisement Broadcast可以看做一类特殊的连接）的蓝牙设备之间，基于物理链路，建立逻辑信道。所谓的逻辑信道，和城市道路上的车道类似

一条城市道路可以看做一个物理链路（可能有两个方向，我们只考虑其中一个即可），该物理链路根据行车用途，可以划分为多个逻辑信道，如直行车道、右转车道、左转车道、掉头车道、快速车道、慢速车道等等。

Logical Links

用于管理底层物理链路的控制类传输，包括AMP-C、ACL-C、PSB-C、LE-C、ADVB-C

传输用户数据的用户类传输，包括AMP-U、ACL-U、PSB-U、LE-U、ADVB-U

其它比较特殊的传输类型，包括流式传输（stream）、PBD（Profile Broadcast Data）

Logical Transports

以上每种Logic Link都会在下层对应一个Logical Transport，这些Logical Transport具有一些属性值，如流控、应答/重传机制等。如下：

AMP ACL（Asynchronous Connection-Oriented Link），基于AMP技术的、面前连接的、异步传输链路，为AMP-U提供服务。

BR/EDR ACL，基于BR/EDR技术的ACL链路，为ACL-C、ACL-U提供服务。

SCO/eSCO（Synchronous Connection-Oriented/Extended SCO），基于BR/EDR技术的、面向连接的、同步传输链路，为stream类型的Logical Link提供服务。

ASB（Active Slave Broadcast）、PSB（Parked Slave Broadcast），基于BR/EDR技术的、面向连接的广播传输链路，为ACL-U、PSB-U、PSB-C提供服务。

CSB（Connectionless Slave Broadcast），基于BR/EDR技术的、无连接的广播链路，为PBD提供服务。

LE ACL，基于LE技术的、面前连接的、异步传输链路，为LE-U、LE-C提供服务。

ADVB（Advertising Broadcast），基于LE技术的、广告/广播链路，为ADVB-U、ADVB-C提供服务。

L2CAP layer

L2CAP Channels

L2CAP是Logical Link Control and Adaptation Protocol（逻辑链路控制和适配协议）的缩写,该层扮演的角色为

对下，它在用户类XXX-U Logical Link的基础上，抽象出和具体技术无关的数据传输通道（包括单播和广播两类），至此用户就不再需要关心繁杂的蓝牙技术细节。

对上，它以L2CAP channel endpoints的概念（类似TCP/IP中的端口），为具体的应用程序（profile）提供独立的数据传输通道（当然，也是一个逻辑通道）。

Profiles

profile是蓝牙Application的代指，也可以翻译为服务，为了实现不同平台下的不同设备的互联互通，蓝牙协议为各种可能的、有通用意义的应用场景，都制定的了规范，如SPP、HSP、HFP等等。

Profiles基于L2CAP提供的L2CAP channel endpoints实现，在它们对应的层次上进行数据通信，以完成所需功能,后续文章会详细介绍profile的使用

蓝牙规范

蓝牙规范有两类：

一类是蓝牙核心规范，由Bluetooth Core Specification定义，囊括到L2CAP层，以及相关的核心profile；

另一类是蓝牙Application规范，包含了各种各样的profile规范（具体可参考“Specifications | Bluetooth® Technology Website”中的列表）。

蓝牙核心规范所定义的框架如下：

BR/EDR Radio & LE Radio & AMP PHY

蓝牙RF层（物理层），包括BR/EDR、LE以及AMP三种。负责在物理channel上收发蓝牙packet。

对BR/EDR和LE RF来说，还会接收来自Baseband的控制命令来控制RF频率的选择和timing。

AMP PHY使用802.11（WIFI）的规范，本文不再详细介绍，后续有关AMP的内容，也不过多涉及。

Link Controller & Baseband resource management

Link Controller和Baseband resource management组成了蓝牙的基带（baseband）。

Link Controller负责链路控制，主要是根据当前物理channel的参数、逻辑channel的参数、逻辑transport的参数将数据payload组装成bluetooth packet。另外，通过Link Control Protocol（对LE来说是LL Layer Protocol），可以实现流控、ack、重传等机制。

Baseband resource management，主要用于管理RF资源。

Link Manager

Link Manager主要负责创建、修改、释放蓝牙逻辑连接（Logical Link），同时也负责维护蓝牙设备之间物理连接（Physical Link）的参数。它的功能主要是通过Link Management Protocol（LMP，for BR/EDR）和Link Layer Protocol（LL，for LE）完成。

Device Manager

搜索附近的蓝牙设备

连接到其他的蓝牙设备

使得本地的蓝牙设备connectable和discoverable

控制本地蓝牙设备的属性（例如本地蓝牙设备的名字、link key等）

HCI（Host Controller Interface）

蓝牙系统分为Bluetooth Controller和Bluetooth Host两个大的block。它们之间通过HCI接口以HCI协议进行通信。

L2CAP

L2CAP位于Bluetooth Host中，包括两个子模块：

Channel Manager主要负责创建、管理、释放L2CAP channel。

L2CAP Resource Manager负责统一管理、调度L2CAP channel上传递的PDU（Packet Data Unit），以确保那些高QoS的packet可以获得对物理信道的控制权。

SMP（Security Manager Protocol）

SMP是一个点对点的协议，基于专用的L2CAP channel，用于生成加密（encryption）和识别（identity）用的密匙（keys）。

SDP（Service Discover Protocol）

SDP也是一个点对点的协议，基于专用的L2CAP channel，用于发现其它蓝牙设备能提供哪些profile以及这些profile有何特性。在了解清楚了其他蓝牙设备的profile以及特性之后，本蓝牙设备可以发起对自己感兴趣的蓝牙profile的连接动作

AMP Manager

基于L2CAP channel，和对端的AMP manager交互，用于发现对方是否具备AMP功能，以及收集用于建立AMP物理链路的信息。

GAP（Generic Access Profile）

GAP是一个基础的蓝牙profile，用于提供蓝牙设备的通用访问功能，包括设备发现、连接、鉴权、服务发现等等。

GAP 是所有其它应用模型的基础，它定义了在 Bluetooth 设备间建立基带链路的通用方法。还定义了一些通用的操作，这些操作可供引用 GAP 的应用模型以及实施多个应用模型的设备使用。GAP 确保了两个蓝牙设备（不管制造商和应用程序）可以通过 Bluetooth 技术交换信息，以发现彼此支持的应用程序。
