ICMP报文
　　为了更有效地转发 IP 数据报和提高交付成功的机会，在网际层使用了网际控制报文协议 ICMP (Internet Control Message Protocol)。
　　ICMP 是互联网的标准协议。
　　ICMP 允许主机或路由器报告差错情况和提供有关异常情况的报告。
　　但 ICMP 不是高层协议（看起来好像是高层协议，因为 ICMP 报文是装在 IP 数据报中，作为其中的数据部分），而是 IP 层的协议。（但属于IP层协议）
　　ICMP 报文的格式
　　　　
　　ICMP 报文的种类
　　　　ICMP 报文的种类有两种，即 ICMP 差错报告报文和 ICMP 询问报文。
　　　　ICMP 差错报告报文
　　　　　　ICMP差错报文伴随着丢弃出错数据产生的。一旦IP发现出错，首先丢弃出错的IP数据报，之后发出ICMP差错报文。
　　　　　　常用的ICMP 差错报告报文
　　　　　　　　目的地不可达
　　　　　　　　超时
　　　　　　　　参数错
　　　　　　　　重定向(Redirect)
　　　　　　ICMP差错报文— 目的地不可达
　　　　　　　　当网络节点认为某数据报的目的地不可达时，就向该数据报的源主机发送一个目的地不可达的ICMP分组。
　　　　　　　　

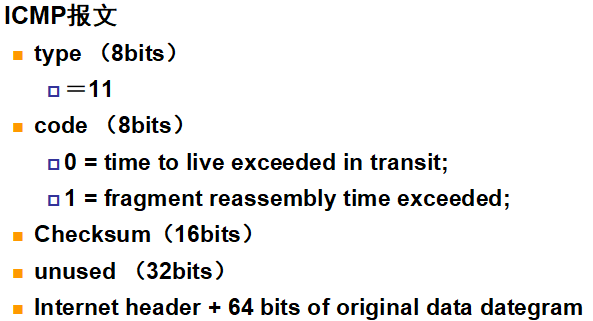

　　　　　　ICMP差错报文 — 超时
　　　　　　　　当网络结点发现某数据报的TTL域为零，需要丢弃此数据报时，需要向该数据报的源主机告知超时出错。
　　　　　　　　当目的主机在分段重组时，规定时间内由于分段丢失未完成重组，需要发送超时报文。
　　　　　　　　

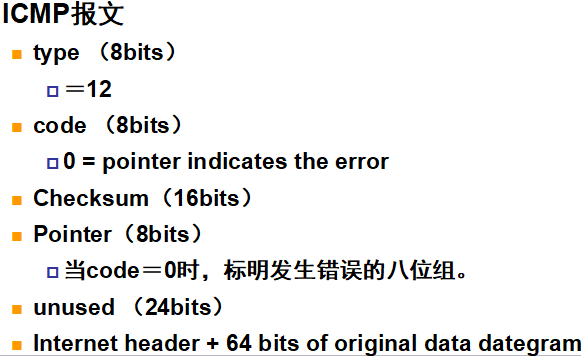

　　　　　　ICMP差错报文 — 参数错
　　　　　　　　当网络结点或主机发现数据报中的报头参数出错（例如选项出错，无效报头等）时，发送参数错报文。
　　　　　　　　

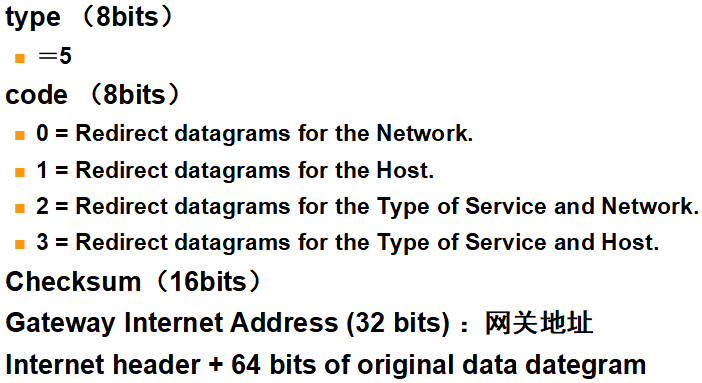

　　　　　　ICMP差错报文 — 重定向
　　　　　　　　在Internet中，主机在启动时只知道最少的寻径信息，保证主机将数据报发送出去，但未必是最优路由。启动后，通过ICMP重定向报文，在数据传输过程中，主机可以不断从同一个网络的网络结点中得到新的路由信息。（寻找最佳路由）
　　　　　　　　
　　　　　　不应发送 ICMP 差错报告报文的几种情况
　　　　　　　　对 ICMP 差错报告报文不再发送 ICMP 差错报告报文。
　　　　　　　　对第一个分片的数据报片的所有后续数据报片都不发送 ICMP 差错报告报文。
　　　　　　　　对具有多播地址的数据报都不发送 ICMP 差错报告报文。
　　　　　　　　对具有特殊地址（如127.0.0.0 或 0.0.0.0）的数据报不发送 ICMP 差错报告报文。
　　　　ICMP 询问报文
　　　　　　回送请求和回答报文
　　　　　　时间戳请求和回答报文
　　　　　　
　　　　　　ECHO请求和应答
　　　　　　　　用于测试目的地址的可达性，ping命令实现了ECHO请求/应答的功能。
　　　　　　　　

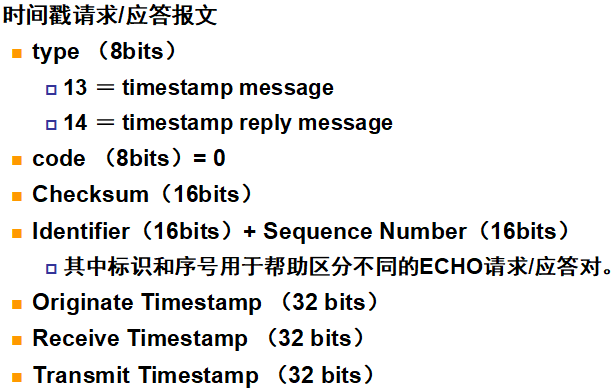

　　　　　　时间戳请求和应答报文
　　　　　　　　用于时钟同步一个最简单的方法就是ICMP协议中的时间戳请求/应答报文。ICMP先利用时间戳请求和应答报文从其他机器处得到其当前时间，经过计算后再同步时钟。（用于时钟同步）
　　　　　　　　
　　ICMP报文类型总结
　　　　
　　　　
　　有心人可以尝试ping命令和tracert命令（linux中的tranceroute命令）
