D2D D3D12 渲染视频帧思路及实现

article/2025/9/26 19:20:28

写在之前

耗时2个月，写完公司的音视频处理系统。对于整个音视频处理有了基本的了解。个人感觉最坑的地方有三：

编解码
音视频录制的同步
视频预览渲染（视频帧的渲染）

由于在以后要支持同时多路1080P录制及预览，所以对于性能的要求也是非常高的。虽然目前实现是分两步走，先录制再处理，但如果能做到一步到位就非常好了。有空再去优化整个项目。

渲染

选择API

对于视频的渲染来说，已经去世的雷博给了一个DEMO。其中包含了OPENGL/DIRECT3D9/GDI等不同的实现方式，也给了我很大的帮助。
必须要说的是，我个人喜欢用新不用旧。故在第一版的demo实现之后，便想摒弃D3D9的实现方式了。毕竟他是一个十几年前的API了，且WIN10系统已经不包含d3dx9这个组件了。在选择实现的方式上，通过各方资料来看。有这么一些选择：

D3D11 —D3D11貌似是现有很多商业视频播放器必须包含的组件了。但D3D11在WIN10系统上的编译还是需要从原来的SDK中拷贝过来的头文件和库，不爽！= =
D3D12 —D3D12是微软最新的库，而且是Win10 only，十分符合我的价值观嘻嘻嘻。但由于多线程及性能上的考虑，整个API设计的非常底层。原有的很多便利的接口已经没有了，原来很多显卡驱动做的事情也必须交由程序员自己去控制。学习成本我感觉是很高，对于没有学习过图形API的人来说。然而我还是最终选择了他去实现。
D2D —D2D是微软在最近几个Direct版本中，独立出来用于2D开发的一套API（貌似用于替换原有的DirectShow）。其底层还是使用D3D进行硬件加速。而且API风格与D3D很像，并可以和D3D、MF等组件方便的沟通。第二版程序便是用此实现。相对于D3D12来说，的确在绘制视频帧上有很大的方便。
MMF —Microsoft Media Foundation是微软最新的音视频处理体系，在知乎上看轮子哥说非常强大，看官方的Demo的确非常好用，但是由于学习成本和我的职业规划路线，并没有选择这个API。（其实应该选用此的。。。）

所以最终，我们选择了D3D12来实现，本文会将第二版D2D实现一起给出。

D3D12 RGBA渲染

我们本文关注的重点为如何将获取到的RGBA数据或YUV数据以较低的开销渲染到屏幕上。

整个程序的UI是用QT5.8来画的，所以对于创建窗口来说也是非常简单。直接一个QWidget就解决问题了。直接利用Qt中的时间来驱动整个流程。

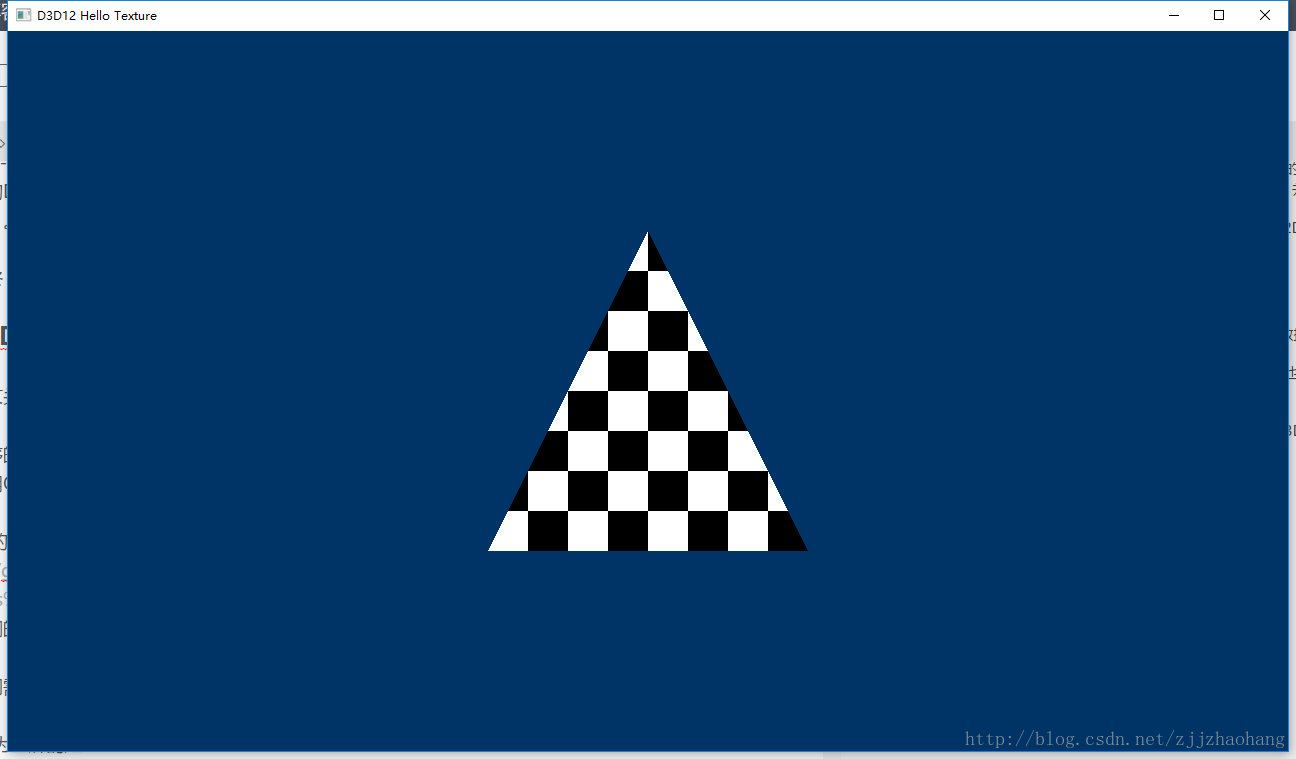

D3D12的初始化是比较麻烦的，借鉴了微软的官方例程D3D12HelloTexture(Git代码下载)，其中已经利用循环生成了一个黑白块相间的纹理，并将其放在一个三角形上显示在屏幕上。
这里写图片描述
那么我们需要做的就是：

显示为全屏的矩形
在视频帧回调过来时，将纹理更新

所以我们改变灵活顶点的格式：

        Vertex RectVertices[] ={{ { -1.0f, 1.0f, 0.0f },{ 0.0f, 0.0f } },{ { 1.0f, 1.0f, 0.0f },{ 1.0f, 0.0f } },{ { -1.0f, -1.0f, 0.0f },{ 0.0f, 1.0f } },{ { 1.0f, 1.0f, 0.0f },{ 1.0f, 0.0f } },{ { 1.0f, -1.0f, 0.0f },{ 1.0f, 1.0f } },{ { -1.0f, -1.0f, 0.0f },{ 0.0f, 1.0f } },};

这样就是将屏幕划分为上下两个三角形，并设置了每个顶点的纹理坐标：
这里写图片描述

这里只要注意一下平面的正反就行了，根据左手坐标系。

在生成纹理的时候，我们直接读取文件中的RGBA数据作为测试，纹理的像素格式设置为DXGI_FORMAT_R8G8B8A8_UNORM。

std::vector<UINT8> GenerateTextureData()
{const UINT rowPitch = 1920 * 4;const UINT cellPitch = rowPitch >> 3;       // The width of a cell in the checkboard texture.const UINT cellHeight = 1080 >> 3;  // The height of a cell in the checkerboard texture.const UINT textureSize = rowPitch * 1080;static FILE *fp = fopen("d:/rgb.rgb", "rb+");static BYTE* buffer = (BYTE*)malloc(1920 * 1080 * 4);if (fread(buffer, 1, 1920 * 1080 * 4, fp) != 1920 * 1080 * 4){fseek(fp, 0, SEEK_SET);fread(buffer, 1, 1920 * 1080 * 4, fp);}std::vector<UINT8> data(textureSize);UINT8* pData = &data[0];memcpy(pData, buffer, textureSize);return data;
}//OnRenderm_commandList->ResourceBarrier(1, &CD3DX12_RESOURCE_BARRIER::Transition(m_texture.Get(), D3D12_RESOURCE_STATE_PIXEL_SHADER_RESOURCE, D3D12_RESOURCE_STATE_COPY_DEST));UpdateSubresources(m_commandList.Get(), m_texture.Get(), textureUploadHeap.Get(), 0, 0, 1, &textureData);m_commandList->ResourceBarrier(1, &CD3DX12_RESOURCE_BARRIER::Transition(m_texture.Get(), D3D12_RESOURCE_STATE_COPY_DEST, D3D12_RESOURCE_STATE_PIXEL_SHADER_RESOURCE));

这样就完成了在D3D12中渲染RGBA数据的操作。

D3D12 YUV420P渲染

在D3D12中，纹理直接支持了NV12等比较经常使用的YUV颜色格式，但是在使用上可能因为我的用法有些许问题，并不能直接以一张NV12或者YUV2的纹理来直接显示YUV格式（PS:我使用NV12渲染时，按照MSDN的说法，创建了两个子纹理，分变为R8->Y和R8G8->UV格式。但显示出来为红色，调试shader发现UV分量的子纹理数据为空，求高人解答）。

直接失败以后，我采用了比较直观的方法。

创建2个或3个纹理，这里我为了方便直接创建了3个纹理(Y,U,V)，格式均为A8。当源数据为YUV420P时，Y纹理分辨率与原分辨率相同，UV纹理宽高均为原分辨率的一半。
在Pixshader中，从三个纹理中分别取出Y\U\V分量，然后按照YUV->RGB的算法直接转换成RGB格式输出。

算法：
c++

在DX12中，取纹理刚好是用采样器加上纹理坐标的形式。对于三张纹理，一个点的采样刚好均为纹理坐标。所以也不用去特殊的内存操作，直接上传纹理采样计算。
其余的内容与D3D12渲染RGB数据一样不再赘述。

D2D RGB/YUV渲染

在D2D中，渲染的流程基本与D3D是一样的。但需要注意的几点是：

D2D原生不支持很多普通的颜色格式。所以我们需要通过WIC去转换。
注意渲染的位置及图片大小。
特别的，对于YUV相关格式来说，我们需要创建两个WIC的位图来分别装载Y分量和UV分量。再将两个WIC位图转化为D2D位图。最后将两个D2D位图添加到CLSID_D2D1YCbCr格式的d2dEffect中。

具体的细节就不赘述了，最重要的就是设备的创建和位图的转化。这里需要花费一点功夫去理解代码。
