CWMP协议（TR069协议）学习

article/2025/10/18 21:35:47

文中借鉴了一些大神的整理，后面会贴上链接，如侵删

目录

一、概念（来自百度百科）

二、网络元素

三、基本功能

四、CWMP协议栈

五、远程调用方法（RPC）详细的RPC方法定义请参见TR-069

六、inform的事件

七、TR069完整通信流程

八、详细业务流程可参考博客

一、概念（来自百度百科）

CWMP（CPE WAN Management Protocol，CPE 广域网管理协议），编号为TR-069，所以又被称为TR-069 协议。它提供了对下一代网络中家庭网络设备进行管理配置的通用框架、消息规范、管理方法和数据模型。

CWMP 主要应用于DSL 接入网络环境。在DSL 接入网络中，由于用户设备数量繁多、部署分散，通常位于用户侧，不易进行设备的管理和维护，CWMP 提出通过ACS（Auto-Configuration Server，自动配置服务器）对CPE（Customer Premises Equipment，用户侧设备）进行远程集中管理，解决CPE 设备的管理困难，节约维护成本，提高问题解决效率。

二、网络元素

·ACS：自动配置服务器，网络中的管理设备。

·CPE：用户端设备，网络中的被管理设备。

·DNS server：域名服务器。CWMP 协议规定ACS 和CPE 使用URL 地址来互相识别和访问，DNS 用于帮助解析URL 参数

·DHCP server：动态主机配置协议服务器。给ACS 和CPE 分配IP 地址，使用DHCP 报文中的option 字段给CPE 配置参数

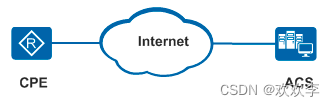

主要框架为：

三、基本功能

1. ACS 和CPE 的自动连接

CPE可完成部分配置实现ACS与CPE的自动连接（比如说配置心跳上报周期等）

2. 支持ACS 对CPE 的自动配置

被管理设备（CPE）接收来自ACS发起的配置请求，请求包括了协议标准的参数(比如TR098、TR181等协议规定的数据模型)，以及用户自定义的数据模型

3. 支持对CPE 系统启动文件和配置文件的上传/下载管理

被管理设备（CPE）可以从ACS服务器通过协议标准的数据模型上传或下载文件（包括升级软固件包、日志文件、性能统计文件等等）

4. 支持ACS 对CPE 状态和性能的监控

ACS可以通过标准定制的方法监控被管理设备（CPE）的状态和性能统计，同时CPE也可以主动通知ACS自身状态的更新

5.告警上报

被管理设备（CPE）可以主动向ACS服务器上传设备中的告警信息

四、CWMP协议栈

五、远程调用方法（RPC）详细的RPC方法定义请参见TR-069

测试中经常会用到的方法如下

CPE侧的RPC方法：

GetRPCMethods：获取RPC方法列表

SetParameterValues：ACS设置参数值

GetParameterValues：ACS获取参数值

GetParameterNames：ACS获取参数列表

SetParameterAttributes：ACS设置参数属性

GetParameterAttributes：ACS获取参数属性（也包含了参数权限）

AddObject：ACS增加一个实例对象

DeleteObject：ACS删除一个实例对象

Reboot：ACS下发重启命令到设备

Download：ACS从指定的下载目录下下载指定文件

Upload：ACS上传指定文件到指定目录下

FactoryReset：ACS下发恢复出厂命令到设备

ACS侧RPC方法：

GetRPCMethods：获取RPC方法列表

Inform：与ACS建立连接、通知

TransferComplete：通知传输完成，Download或Upload方法调用的传输文件已经结束（不管是成功还是失败都会返回，如果是失败，会有具体的参数返回对应的失败错误码）

AutonomousTransferComplete：通知传输完成（设置了自动传输的时候比如说定时上传，Upload方法调用的传输文件已经传输完成）

六、inform的事件

七、TR069完整通信流程

这篇文章写得很详细，可以参考：

TR-069 协议完整的通信过程_HotCook的博客-CSDN博客_tr069流程



  • (1) 设备启动；根据配置的ACS(自动配置服务器)地址，建立安全的HTTP连接以后，每次连接CPE都必须首先对ACS发出一个Inform的RPC调用请求来向ACS汇报本次连接的信息。ACS会返回给一个Inform response作为确认连接。
  • (2) ACS服务器接受到设备端(CPE端)发出的inform消息之后，会给予一个 informresponse响应机cwmp连接创建成功
  • (3) 设备端发送空消息，表示没有后续的请求
  • (4) ACS服务器收到空消息后，根据空消息中携带的序列号对设备进行合法性验证，若验证通过则进行后续操作，若不通过则下发消息提示设备非法。序列号的判断在ACS内部判断，未体现在报文中
  • (5) ACS验证设备序列号合法，发送消息要求设备端上报网管的账号信息
  • (6) 设备端接收该ACS服务器请求上报账号的消息后，将发送设备上配置的账号信息作为请求的响应
  • (7) ACS服务器收到消息后，根据消息中携带的账号信息进行合法性验证，若验证通过则进行后续操作，若不通过则下发消息提示账号非法。序列号的判断在ACS内部判断，未体现在报文中
  • (8) ACS验证账号合法，发送消息要求设备从特定URL上下载配置文件
  • (9) 设备接收到该消息之后，并根据消息中的URL地址下载配置文件并自动配置，同时给ACS服务器一个下载成功的响应消息
  • (10) ACS服务器发送消息，要求设备从特定的URL下载升级文件(是否升级可由用户自行决定)
  • (11) 设备接收到该消息之后，并根据消息中的URL地址获取升级文件，同时给予ACS服务器一个响应
  • (12) ACS服务器发送空消息结束流程

  • 八、详细业务流程可参考博客

该篇博客有完整的流程和报文，可参考

网络协议篇之CWMP协议（二）—— CWMP（TR-069）业务流程_zqixiao_09的博客-CSDN博客_cwmp协议
