一、状态机分类

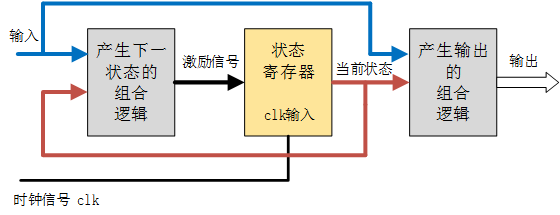

Mealy状态机：输出取决于输入和当前状态

状态寄存器：由一组触发器组成，用来记忆状态机当前所处的状态，状态的改变只发生在时钟的跳变沿。状态寄存器由一组触发器组成，用来记忆状态机当前所处的状态，状态的改变只发生在时钟的跳变沿。

状态是否改变、如何改变，取决于组合逻辑F的输出，F是当前状态和输入信号的函数。

状态机的输出是由输出组合逻辑G提供的，G也是当前状态和输入信号的函数。



Moore 状态机：输出只取决于当前状态，可以看成Mealy的一种



二、如何写状态机

三段式状态机：

1、状态空间定义：罗列所有状态

独热码：适合写条件复杂但是状态少的状态机，译码逻辑简单，虽然占用较多位数，但是组合电路会简单很多

格雷码：适合写条件不复杂但
