【运维实战家】无线三建七优之设备选型-锐捷无线

article/2025/10/14 6:10:17



作者：东东

    哈喽小伙伴们，大家好呀。又到了《无线三建七优》系列更新的日子，这次给大家带来的是建设篇的第一篇。相对于优化篇来讲，建设篇更类似于理论知识与实际工程经验的总结。

    那就让我们带着本篇的问题--“无线设备该怎么选？” 开启本季度的无线三建七优吧！

我的无线起源

    很多无线领域的小白同学都会有这样一条路，在懵懂时最先接触到“无线路由器”，直观的看这种类似于小盒子的设备只是比我们家中普通的路由器多了几根天线，就能发射出无线信号。

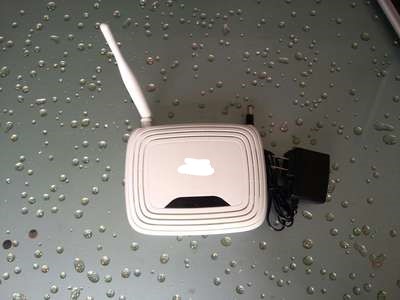

    在2012年流量还是5元30M的时候，家里买了第一台轻薄笔记本，发现没有RJ45网口，当时心里的疑问就是这笔记本怎么联网呢？这时，我见到了一个类似信号的图标，就觉得很新奇。随着笔记本来的还有一个大盒子，表面写着某连150M无线路由器。我的内心：“这还能让电脑不连网线上网？？？”

    当然设置网络的这个大任务就交给我了，还能记得只是简单的几个步骤，把带天线的盒子通电-插上电脑网线口-输入“192.168.1.1”-设置无线名字和密码-保存自动重启。就这样，我家的无线网络正式可用。

   在往后的一段时间里，我也跟着学业接触到编程从VB到C++再到C#（扯远了。。），再也没研究过无线，只知道他是会放信号的盒子。随着时间的推移到2015年，无线基本上已在我们城市中普及开来，这时我发现了第一个问题：无线为什么会卡。

AP or 无线路由？

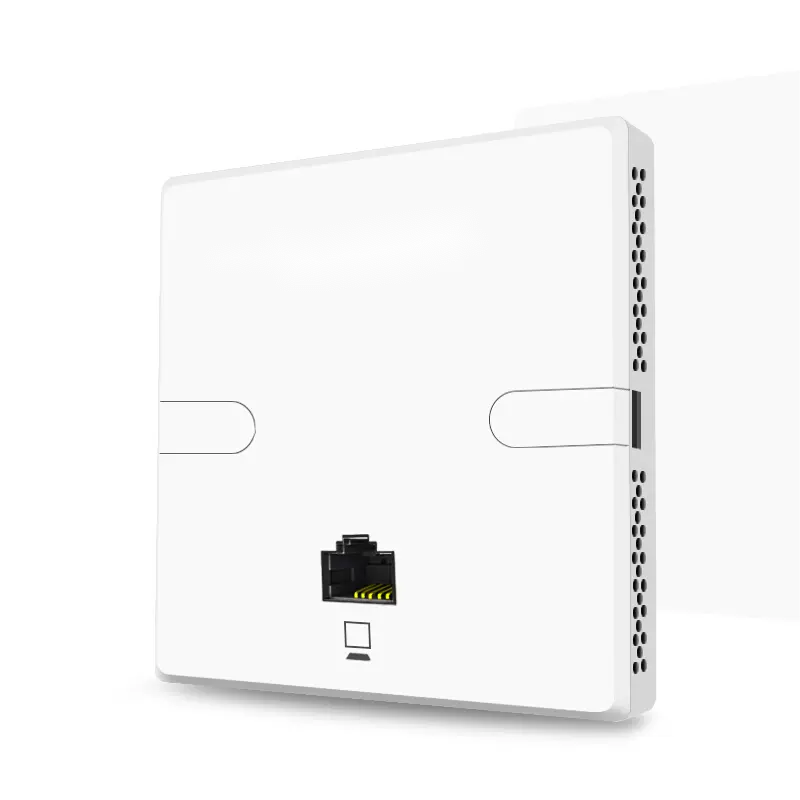

    随着身边的无线信号越来越多，从只有我家一个到能搜到几十个，我认为是家里的“小盒子”太老了，就寻思再买一个新的。这时我发现了一个新奇的东西，86面板式AP。与无线路由器不同的是他并没有天线，我一再与卖AP的店家问他没天线但是能发射信号。当时老板告诉我，这个不能独立工作，需要一个屋一台，再买一台控制器。我一听以为是老板在坑我。

    后来我上网查了一些知识，发现确实是这样，这种86面板式AP被称之为“瘦AP”，他的控制器被称为AC。其实AP会分为很多种，像我司的产品又会有如下的几个常见分类：

序号分类
1放装式接入点（吸顶型）
2面板式接入点（86型）
3智分型接入点
4室外型接入点
5医疗零漫游接入点
6轨道交通接入点

    那么，无线路由器与AP该怎么选？这里我们以截止发稿日的锐捷无线产品为例，做以下说明。

    首先，看使用途径。如果只考虑家用，正常户型推荐无线路由器，2层及以上推荐部署AP，有些同学可能会遇到无线路由器穿墙效果差、关门后信号直接不能用，这种推荐您使用AP进行部署。如果是放置于室外，经常会被暴晒还要承受刮风下雨等场景，需要选用室外型AP。

    其次，看设备性能与参数。企业级芯片肯定与家用级设备芯片不同，当然价格也可能是家用级设备的几倍。这里小编给大家讲一讲需要关注的点：

观察的参数家用场景推荐值企业场景推荐值备注
射频设计双射频三射频四射频>三射频>双射频>单射频
整机空间流2-44-6具体看终端设备支持流数
工作频段这里主要需要注意部分国外设备是否支持国内频段
2.4G传输速率300Mbps及以上0.575Gbps及以上并不是速率越高信号强度越好
5G传输速率600Mbps及以上1.2Gbps及以上非千兆网络指标
5G传输速率1.2Gbps及以上2.4Gbps及以上千兆网络指标(WiFi6产品适用)
最大发射功率18dBm20dBm实际发射功率遵照不同国家和地区法规而有所不同

固化网络接口

（上联）

1个1000Base-T

1个1000Base-T

非千兆网络指标

（以实际业务为准）

固化网络接口

（上联）

1个2.5G SFP 或

1个10G SFP+ 或

1个10000Base-T

1个2.5G SFP 或

1个10G SFP+ 或

1个10000Base-T

千兆网络指标 (WiFi6产品适用)

（以实际业务为准）

管理接口网口复用独立Console接口
受电类型Poe/Poe+或DCPoe/Poe+/HPoe以实际业务为准
工作温度无需考虑-10°C～45°C以实际业务为准
防尘防水等级IP41IP41以实际业务为准
推荐接入终端数3260以实际业务为准
路由交换功能YesYes/No以实际业务为准
Fat/Fit模式切换Yes/NoYes以实际业务为准

    根据以上的几个点，您便可以从中选择出最适合您的无线接入点（AP）产品，当然要以实际业务为准，如果您害怕自己选型有误，也可以通过锐捷官网点击售前咨询哦。

型号详解

一、无线接入点

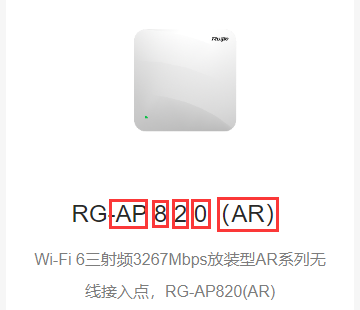

    这里我们依旧以锐捷设备为例，图中RG-AP820(AR)为设备的全名，其中AP为设备类型，8代表第8代产品，20代表等级（10最低90最高），AR为产品的定性，其中第8代为我司最新款产品，全系标配WiFi6。

常见定性详见下表

定性定性解释常见特性
AR灵动型高密接入点四射频卡、自动扫描并切换信道
TR高密型接入点三射频卡，高密场景下实用
DA增强型高密接入点定向天线，高密场景下终端数量更多
V2第二代产品升级款对于第一代产品进行升级后的V2产品
V3第三代产品升级款对于第二代产品进行升级后的V3产品

二、无线控制器

    截止发稿日，锐捷共有8款无线控制器在官网可查，其中3款2U式、3款1U盒式、2款板卡式

对于无线控制器的选型，小编总结了一个表格供大家参考。

WS7880WS6816WS6812WS6512
机架尺寸2U2U2U1U
业务接口

光电复用x8

万兆光口x12

40G光口x4

光电复用x8

万兆光口x4

光电复用x8

万兆光口x4

千兆网口x4

万兆光口x4

管理接口

RJ45 Console x1

USB Console x1

RJ45 Console x1

USB Console x2

RJ45 Console x1

USB Console x2

RJ45 Console x1

USB Console x2

最大功耗250W200W200W70W
设备电源2222
默认AP License128128128128
最大终端数262144819205120032768
802.11转发性能100Gbps40Gbps40Gbps40Gbps
漫游二层/三层二层/三层二层/三层二层/三层
AC虚拟化支持支持支持支持
热备支持支持支持支持
WS6108WS6008M8600E-WS-EDM18000-WS-ED
机架尺寸1U1U1U1U
业务接口

千兆网口x6

光电复用x2

千兆网口x6

光电复用x2

万兆光口x2万兆光口x2
管理接口RJ45 Console x1RJ45 Console x1RJ45 Console x1RJ45 Console x1
最大功耗40W40W190W190W
设备电源11NANA
默认AP License3232128128
最大终端数1024071688192081920
802.11转发性能8Gbps8Gbps40Gbps40Gbps
漫游二层/三层二层/三层二层/三层二层/三层
AC虚拟化支持支持支持支持
热备支持支持支持支持

    由此可见，在中小型的企业网络中，WS6008是做合适作为整网的无线控制器的；在中大型网络中则推荐使用WS6512甚至更高等级的AC作为整网的无线控制器，同时为了控制器冗余性，则建议使用双机做VAC或使用热备功能。

实操案例

    在我们实施无线工程前，是需要进行至少一次现场地勘的。同时根据现场的工勘情况使用锐捷网络官方WIS云融合平台进行网上地勘，对点位等信息进行规划，输出地勘报告等操作。

    下面由小编为大家带来某某互联网客户从地勘到交付的完整操作流程。

一、初次现场地勘

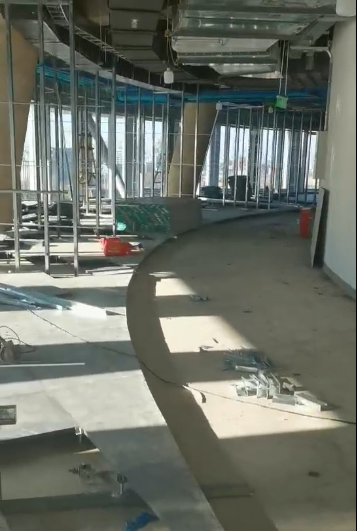

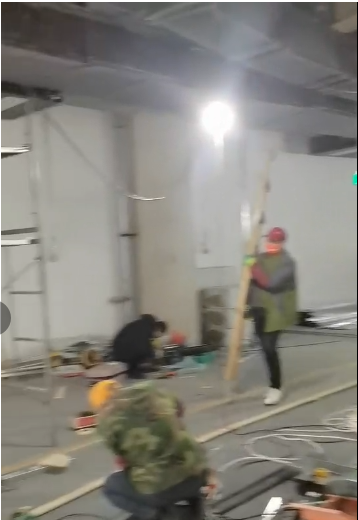

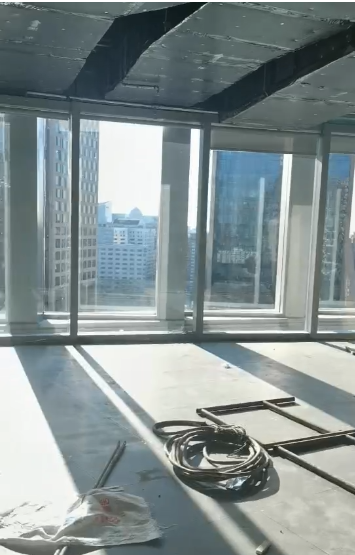

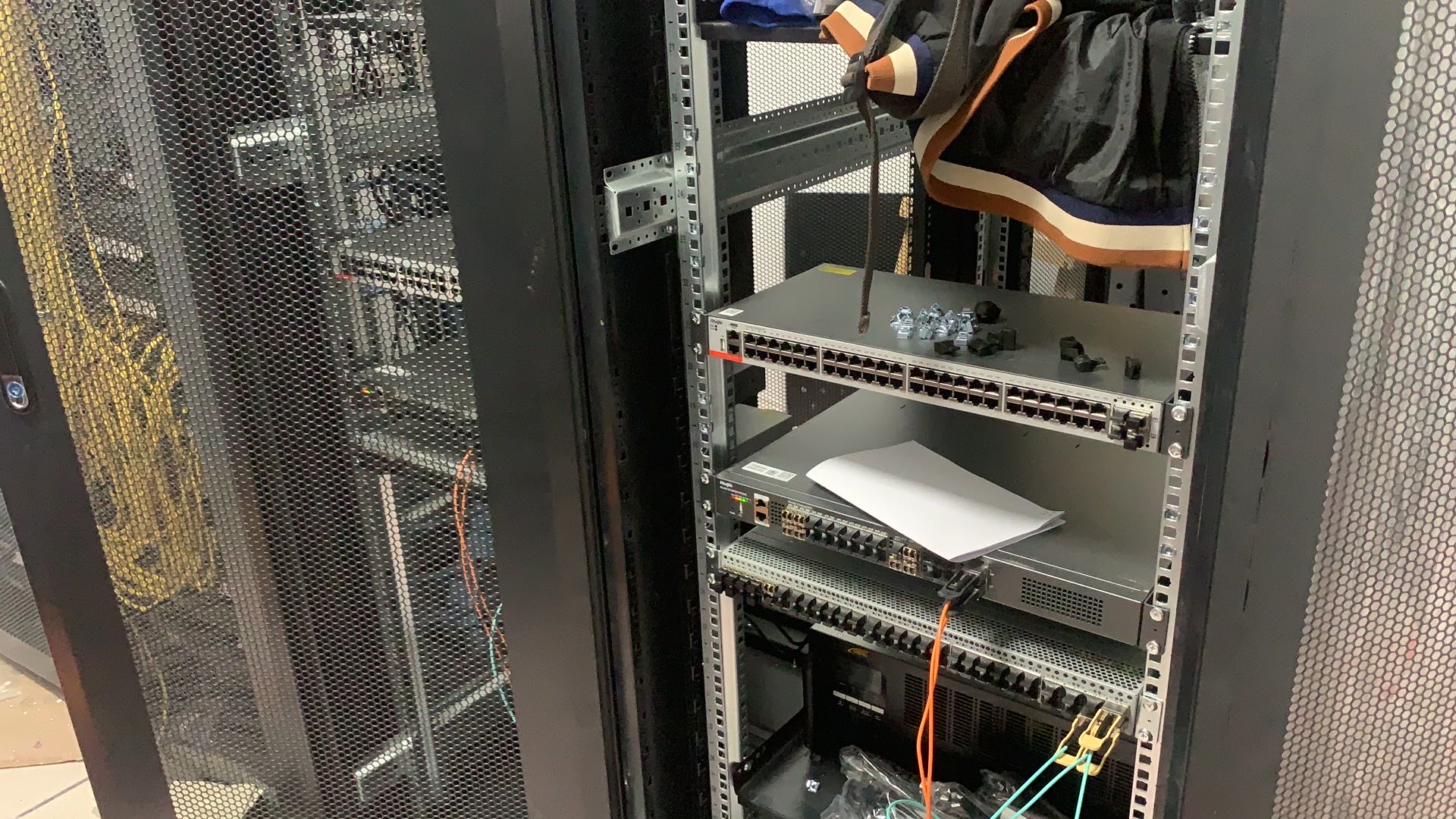

    首先在约定时间前往客户现场，对现场环境进行实际查看，在初次进场时可见安装师傅还在辛勤的劳动中，直到晚上6点半还在现场。我们根据现场的情况进行拍照、录制视频等，并记录房屋挑高与特殊点。

二、WIS云工勘

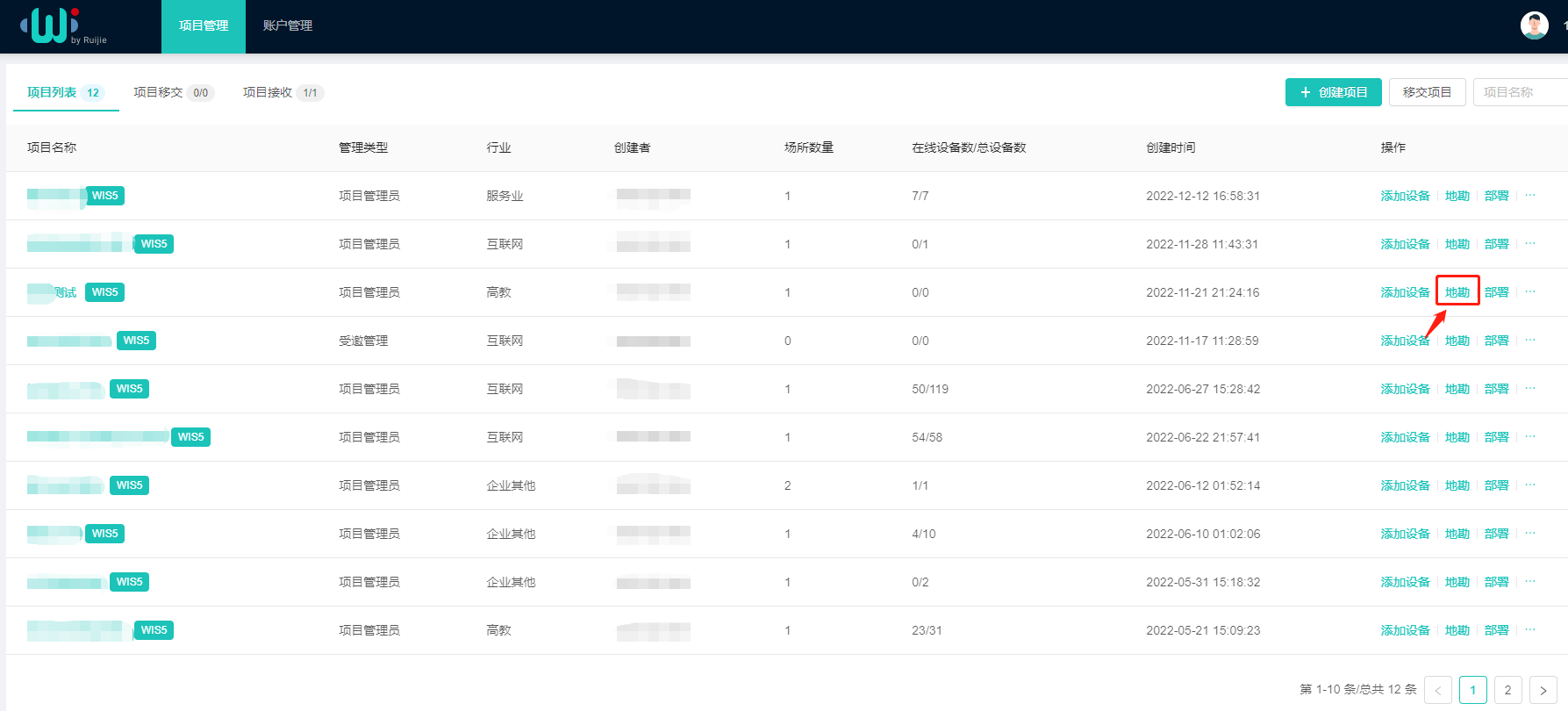

     2.1 接着我们进入WIS云网融合平台，选择项目管理中的地勘选项

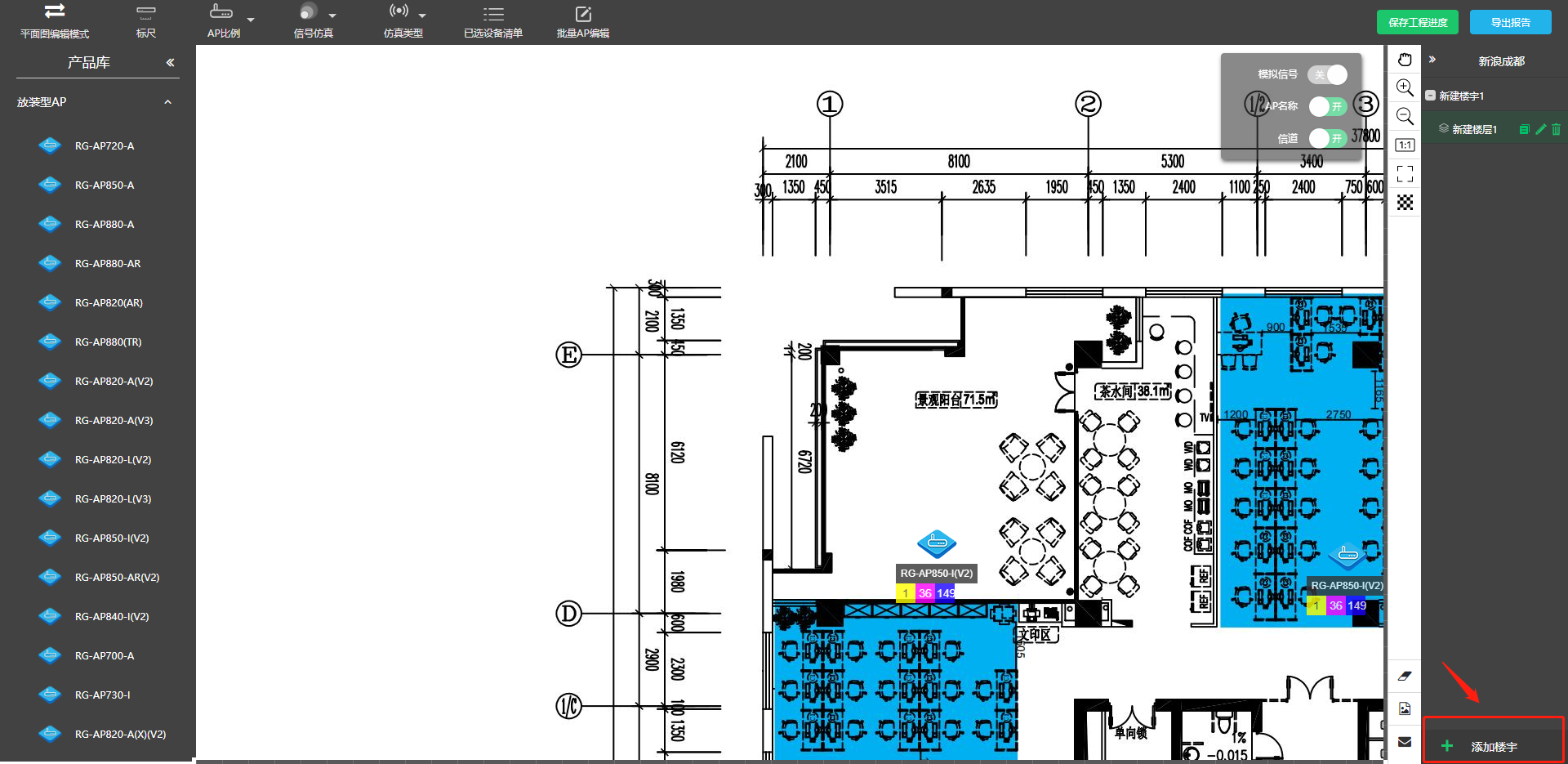

    2.2 这里我们点击新建楼宇，新建楼层并上传平面图，随后进入编辑模式中

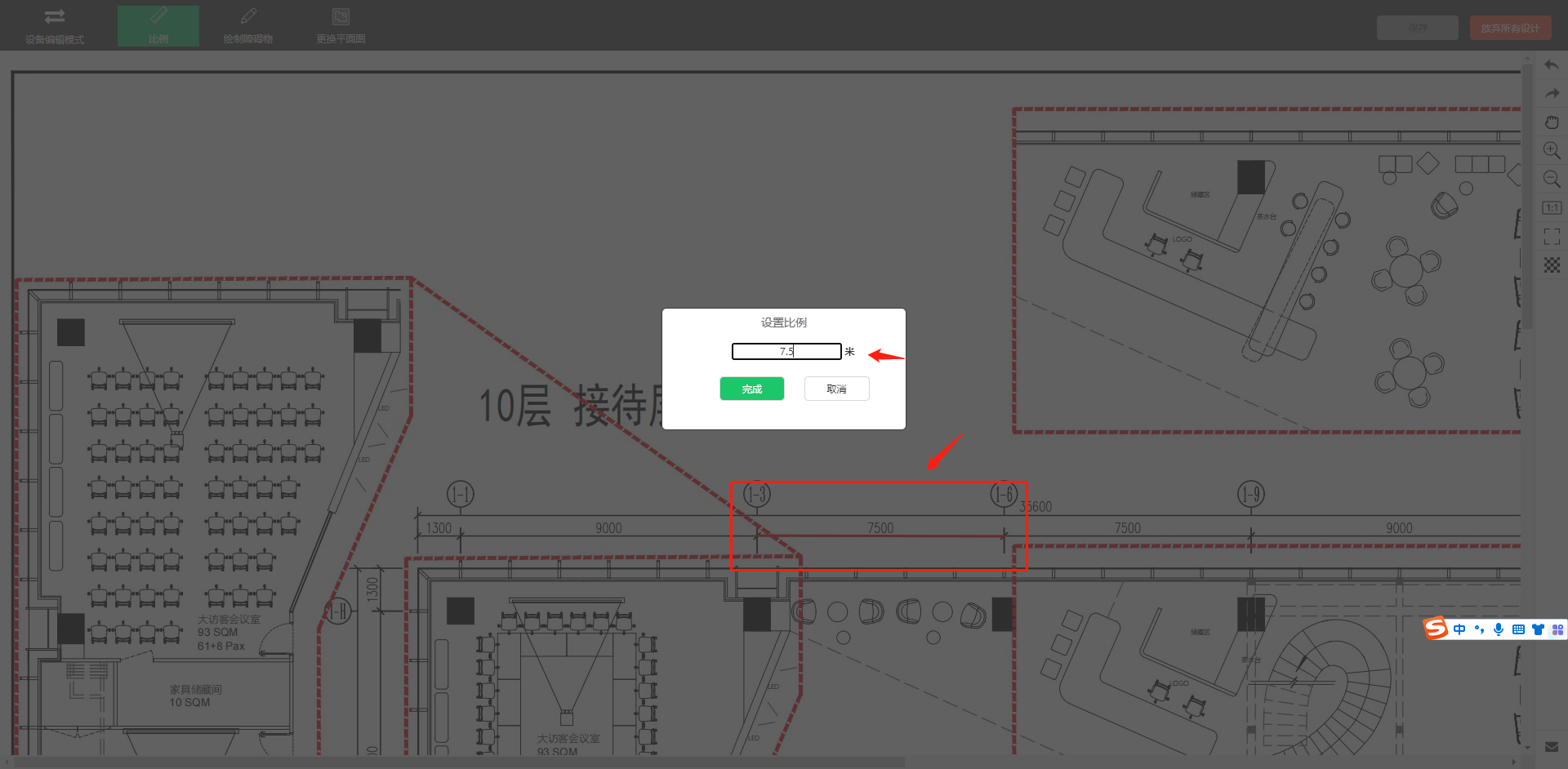

   2.3 使用比例工具在图中画出比例尺，如图我选中图中7500位置画出一条直线，并在弹窗中输入7.5米

     2.4 绘制障碍物，这里主要绘制外墙，内部的玻璃墙、高柱子等易导致无线信号分撒的装置。

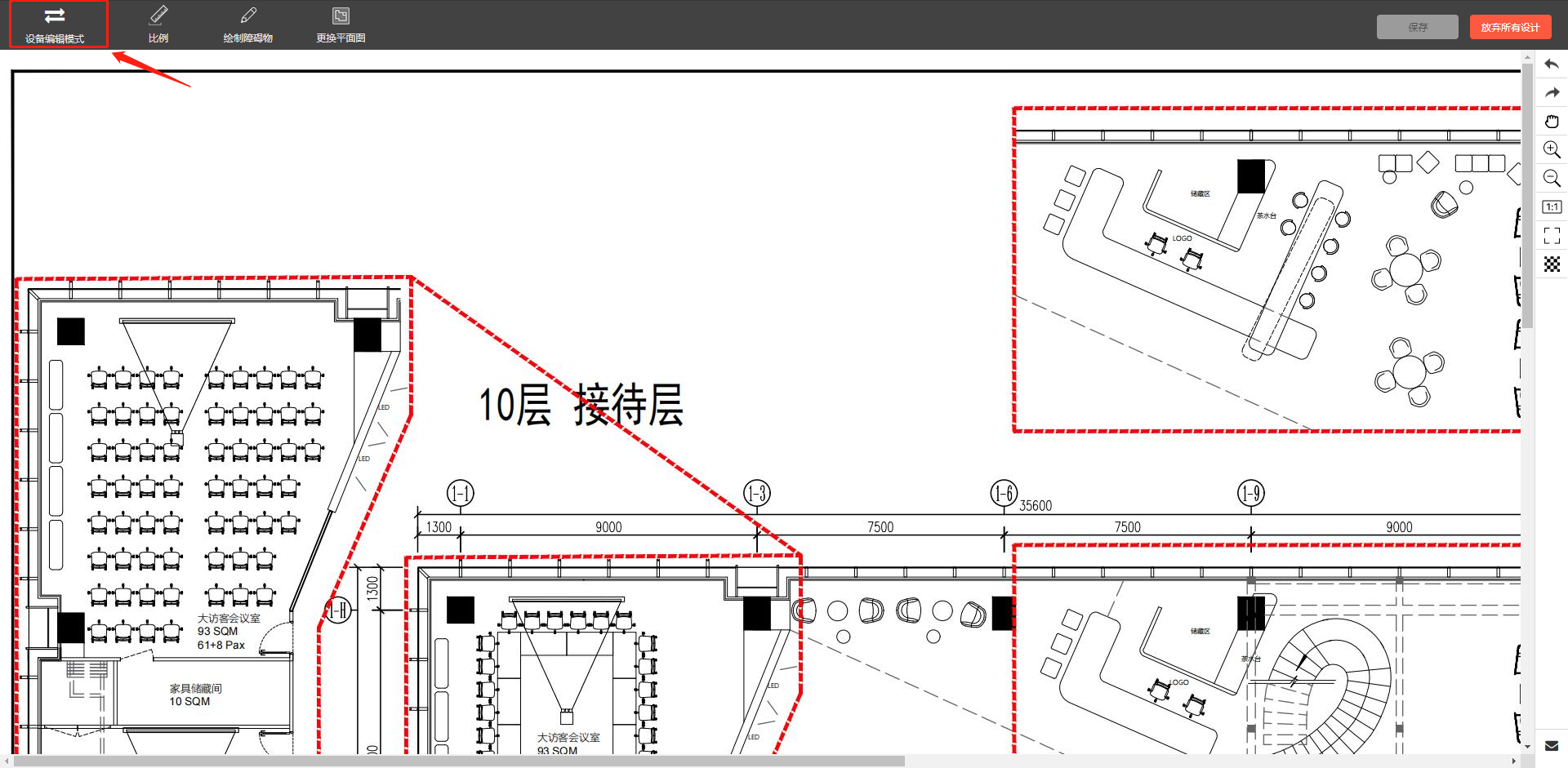

    2.5 绘制后点击设备编辑模式，开始拖拽设备

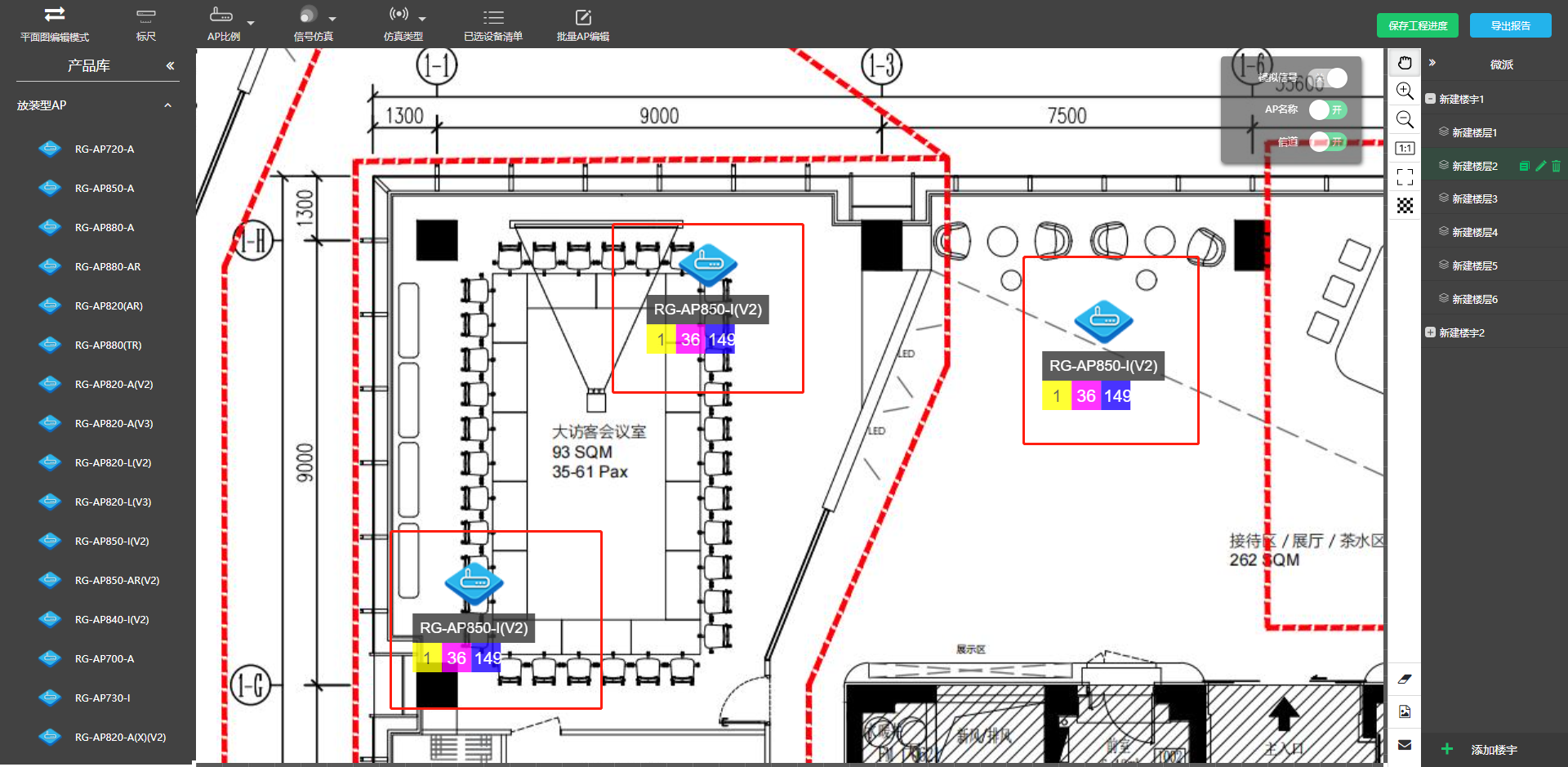

    2.6 根据现场的照片与实际距离将AP拖拽至点位。

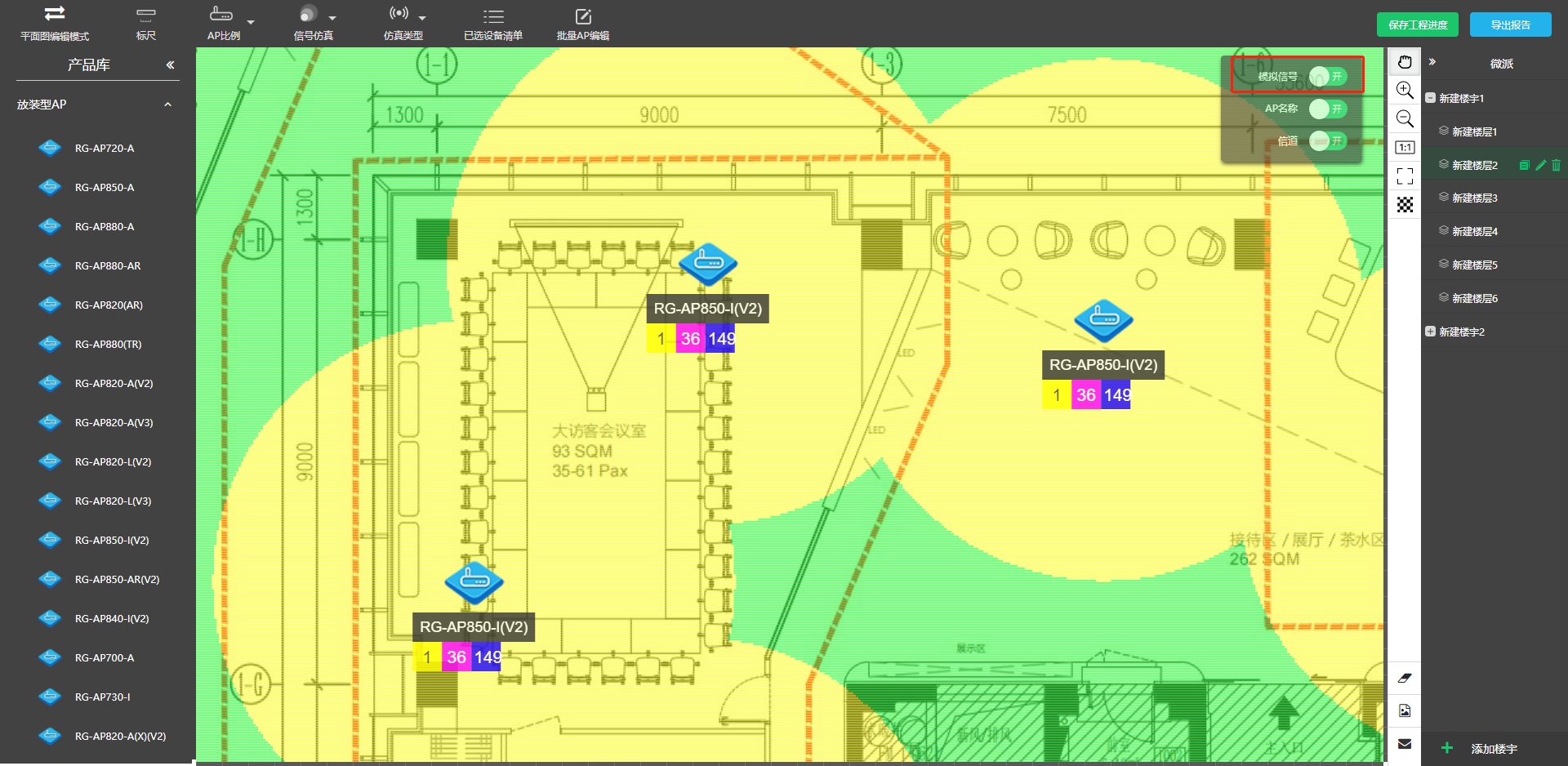

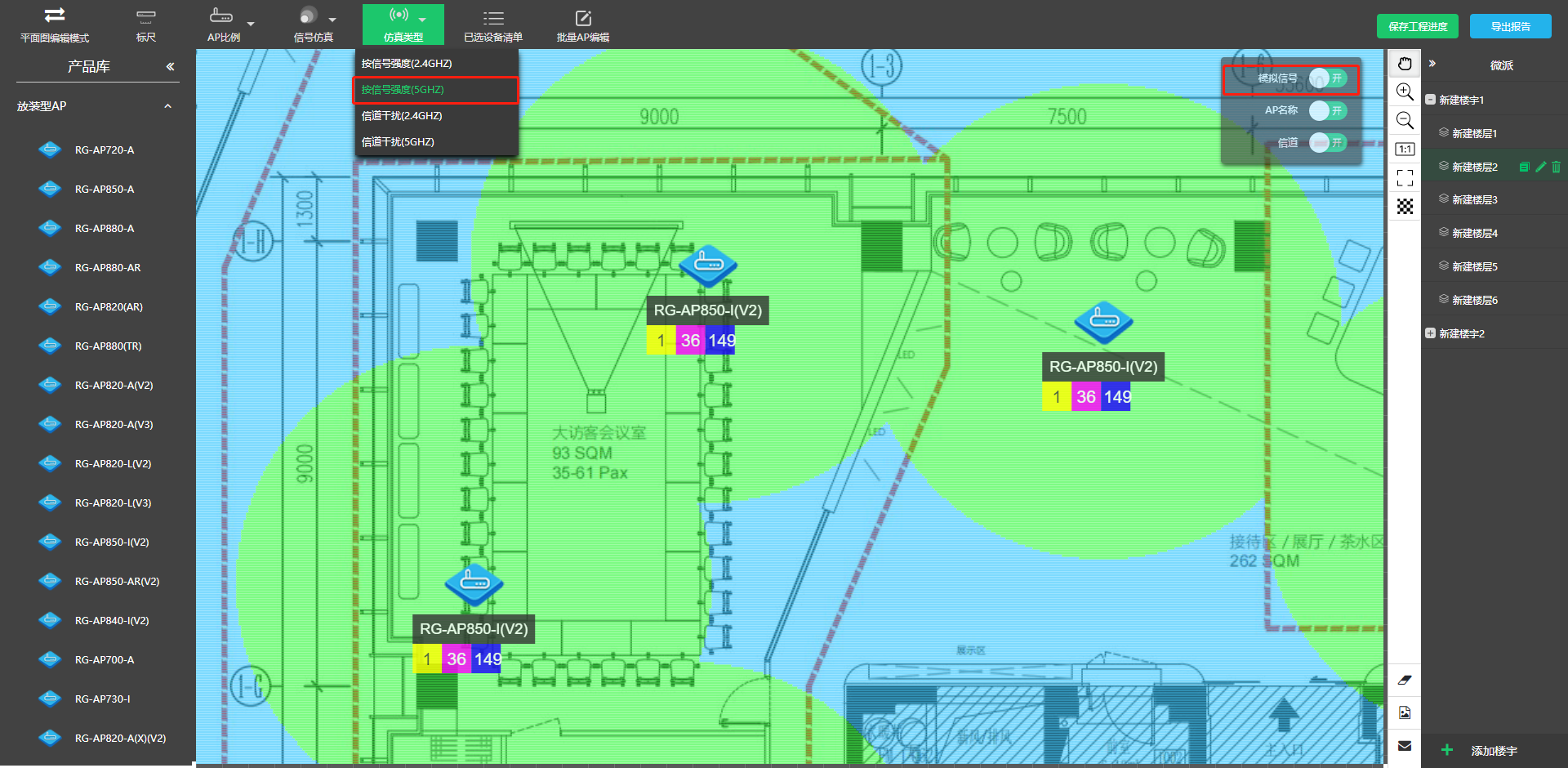

     2.7 在上方位置可以模拟2.4G与5G覆盖范围。

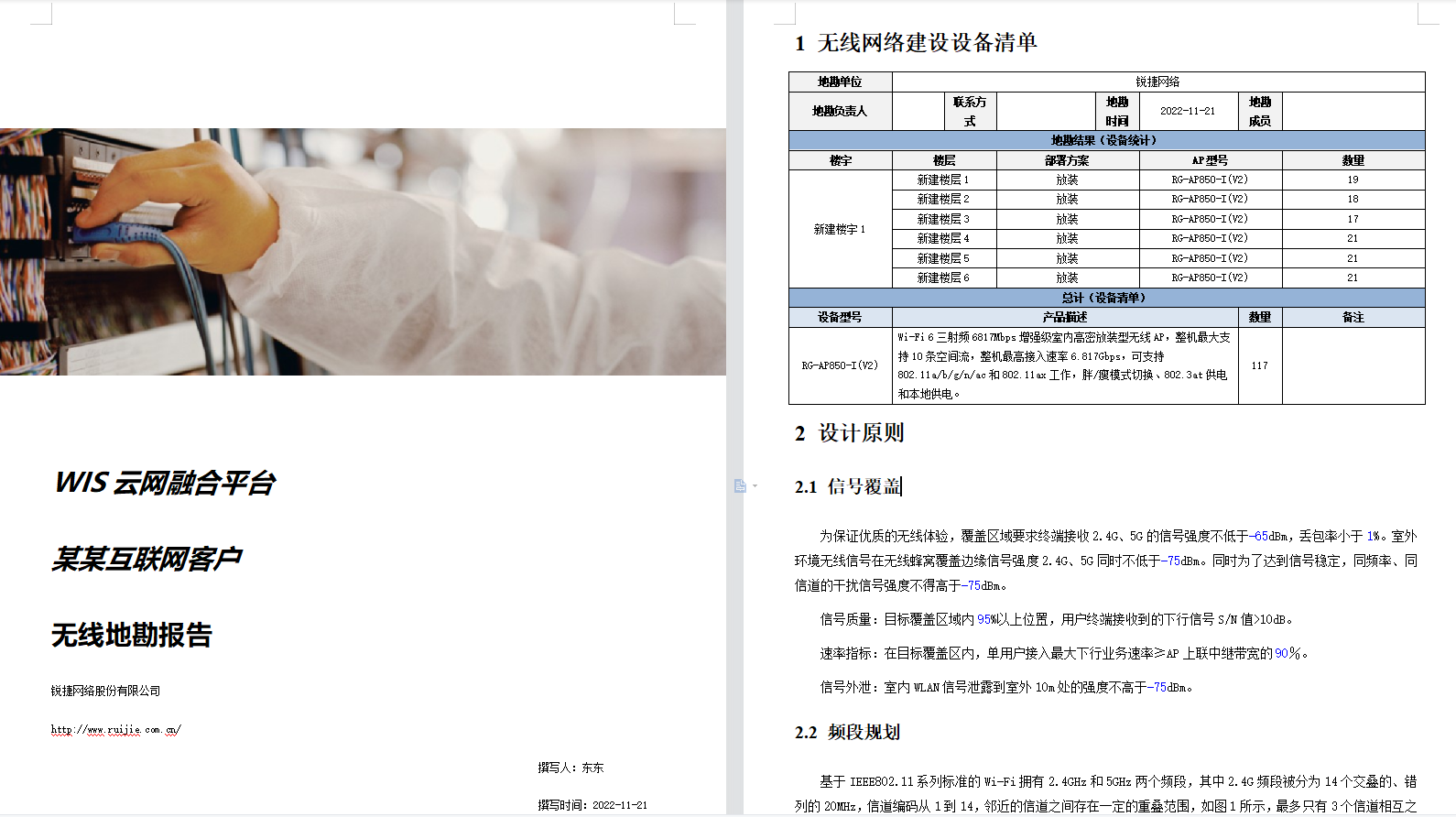

    2.8 制作后导出报告并交付客户，进行配套设备选型

 三、配套设备选型、现场沟通

    接下来我们与客户进行现场沟通，并规划出口、核心、接入等设备选型。

 四、设备配置单输出

    根据沟通结果，售前同学会进行资料整理，并输出对应的设备选型清单。（因内部原因，清单内容暂不对外开放。请以实际项目为准）

五、进场实施

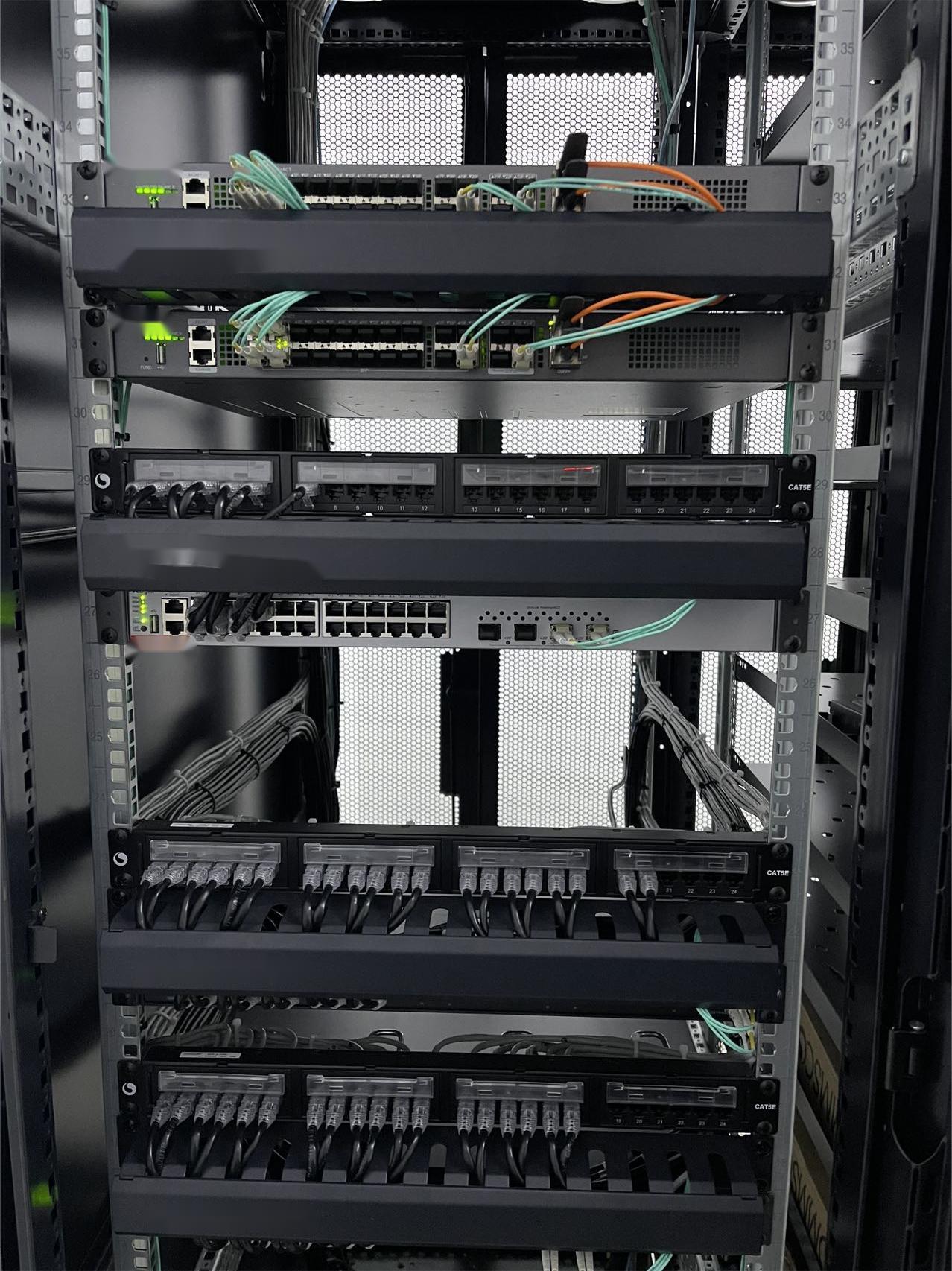

    从设备安装到测试。

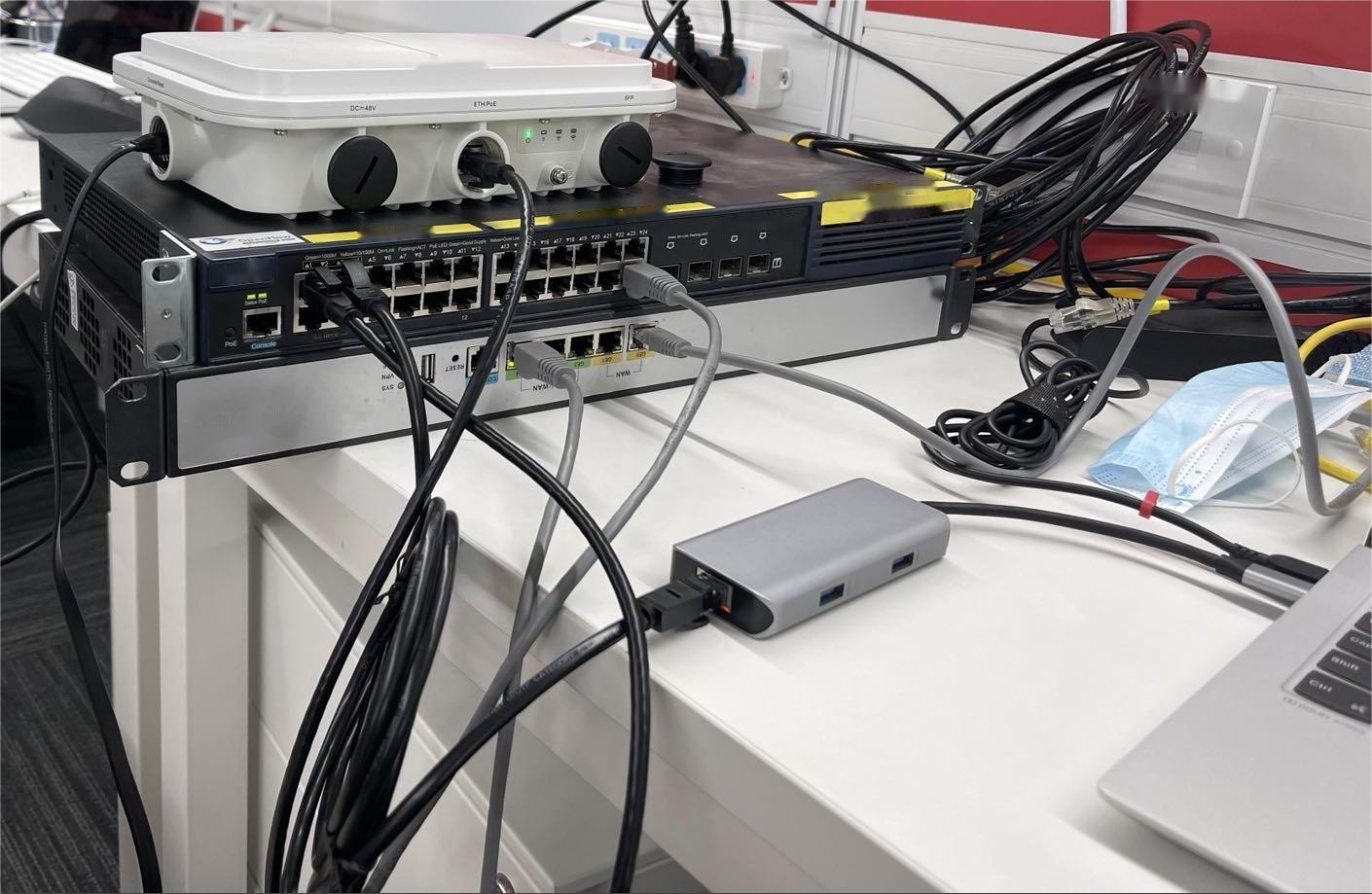

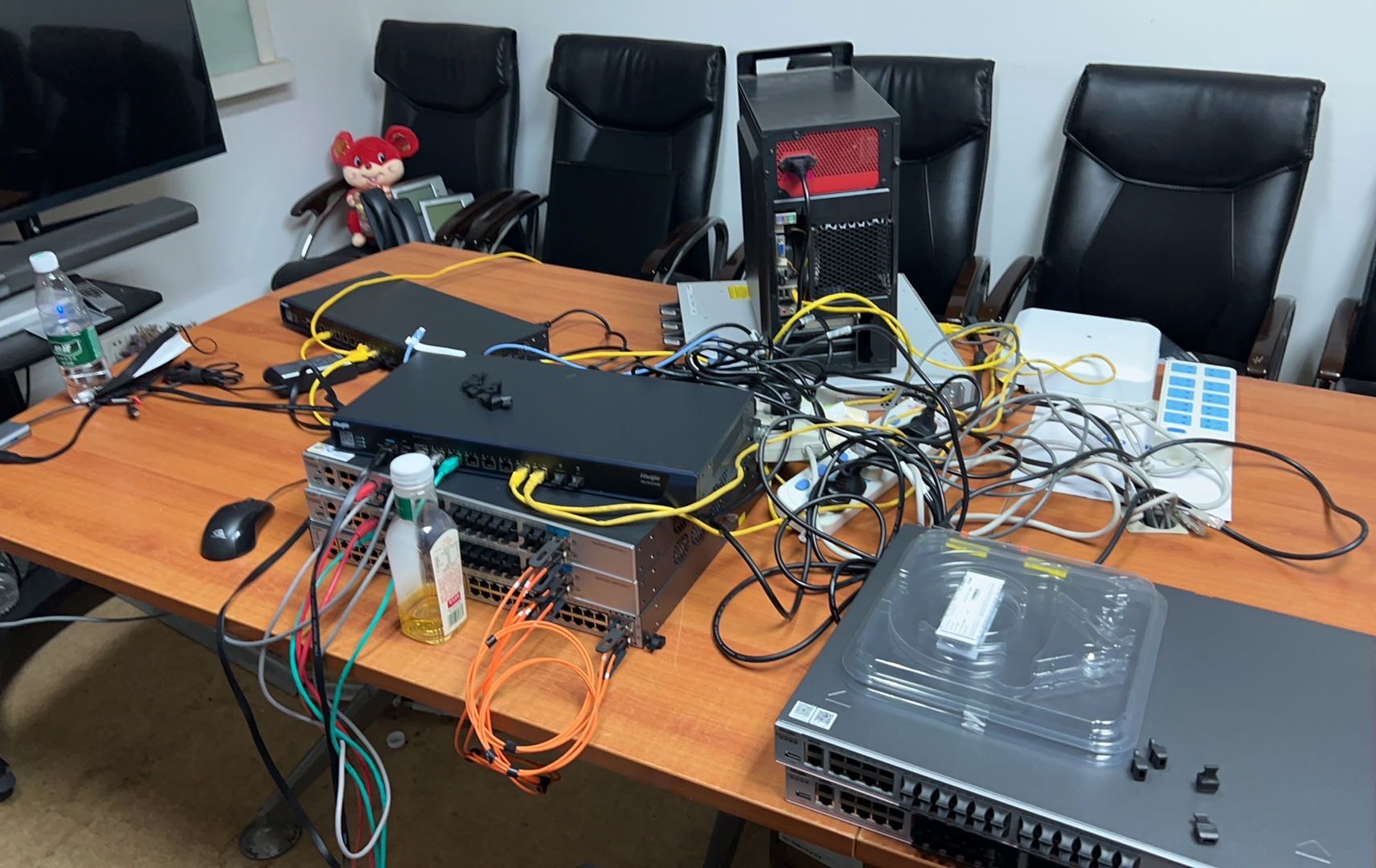

紧锣密鼓的刷配置

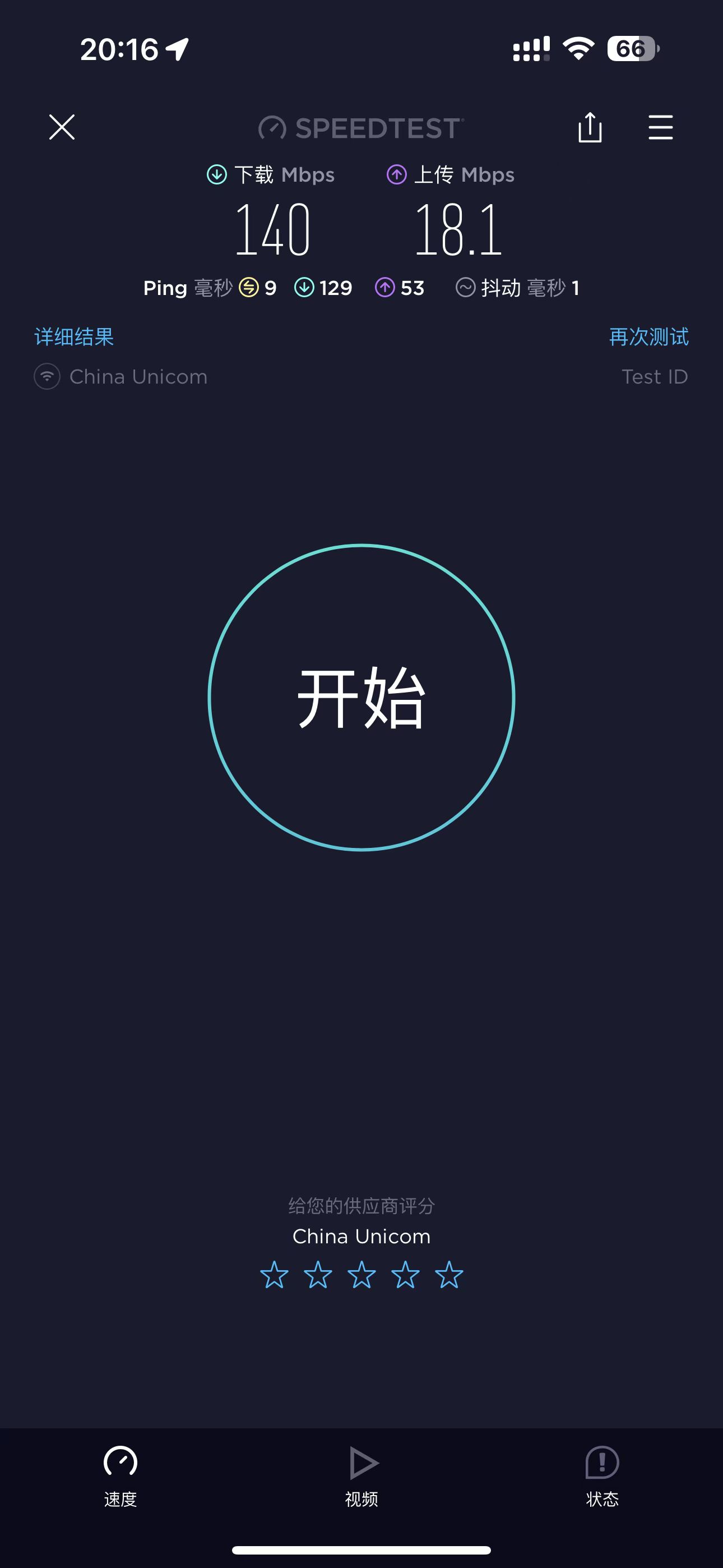

最终调试后的效果

六、绑定WIS云管平台

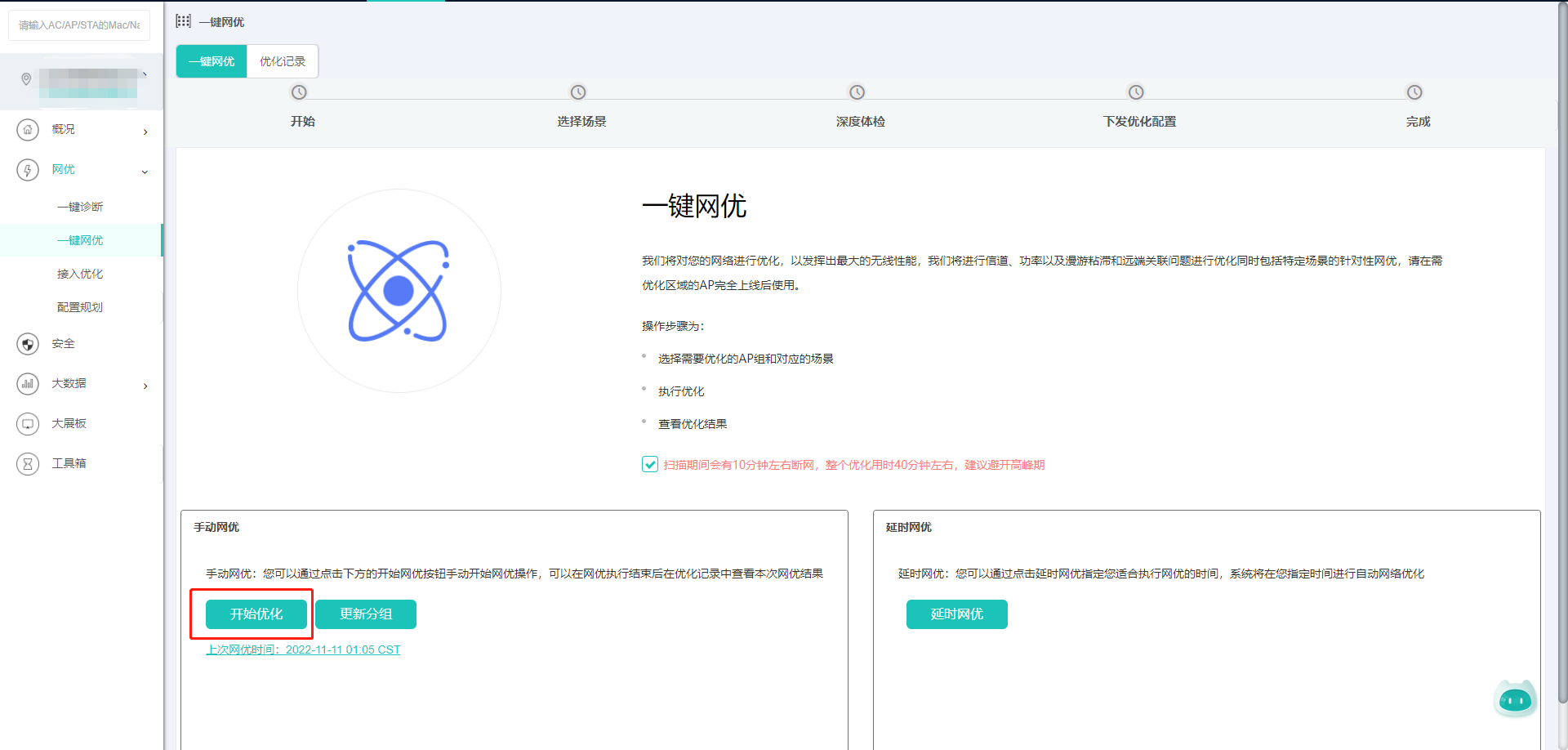

 七、使用WIS一键优化

     将需要优化的组放入部署方式的框内即可开始优化。

八、WIS优化后数据对比

优化前：左图        优化后：右图



结束语

    根据本期的无线三建七优之旅，相信您可以了解到无线设备如何选型，怎么进行施工优化等操作，当然一切要以实际项目为准。如有问题也欢迎您咨询锐捷网络官方网站在线客服或致电400.

    我们下期再见啦！
