本文我们就详细扒一扒英飞凌TC3XX的用户手册，把其中与HSM有关的内容汇总整理一下。

1. UCBs

USB存储在DFlash中，每次上电时，芯片自带的Boot Firmware会读取UCB中的值，判断状态，并加载到相应的寄存器中。

1.1 UCB_HSMCFG

1.1.1 地址

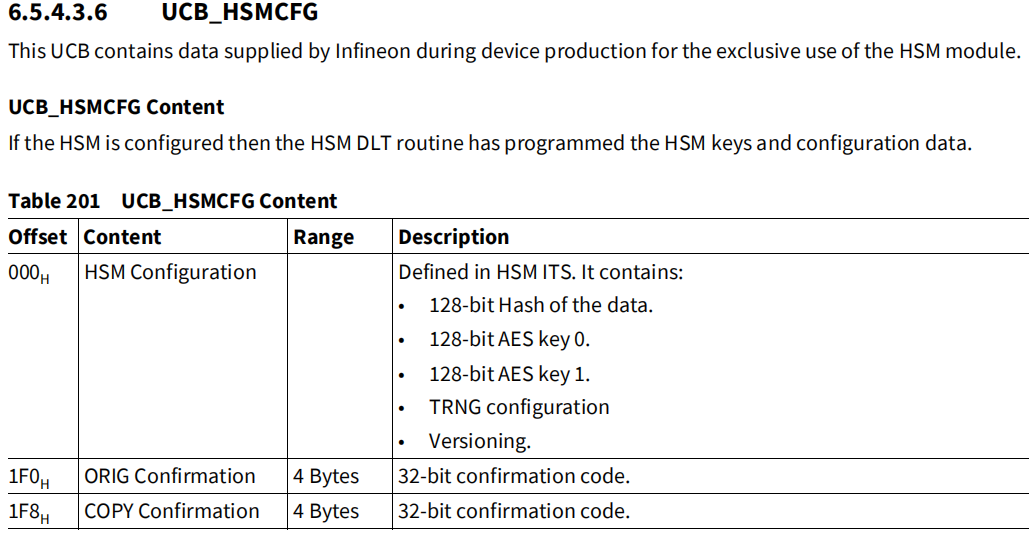

1.1.2 定义

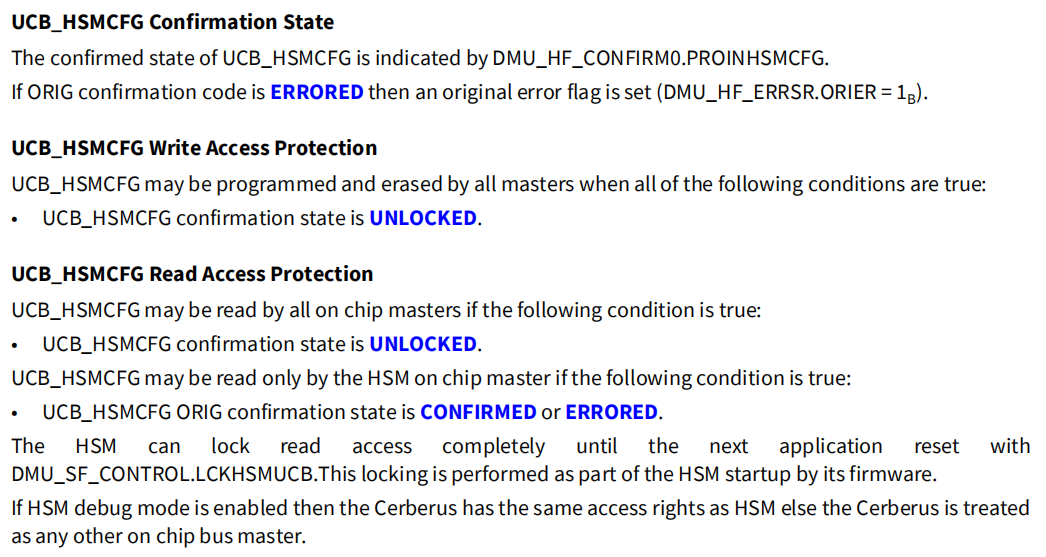

1.1.3 读写规则

由英飞凌出厂时填充内容。当Confirmation为unlocked时master（主核）可以写入数据，当Confirmation为unlocked时主核和HSM核都可以读取，当状态为confirmed或errored时，只有HSM核可读。

1.1.4 涉及的寄存器

1.1.4.1 DMU_HF_CONFIRM0（状态指示）

状态被寄存器DMU_HF_CONFIRM0.PROINHSMCFG指示。

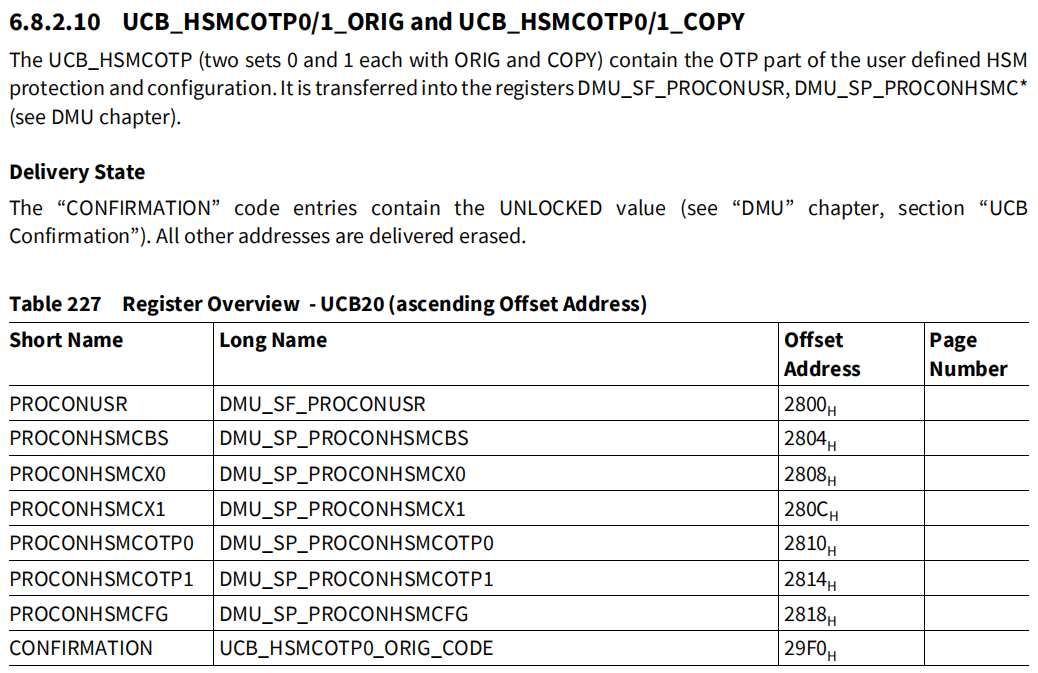

1.2 UCB_HSMCOTP0/1

1.2.1 地址

1.2.2 定义

1.2.3 涉及的寄存器

1.2.3.1 SF_PROCONUSR

在启动的时候从UCB赋值。

1.2.3.2 SP_PROCONHSMCBS

该寄存器表示从Flash启动后存储在UCB_HSMCOTP配置集中的所有引导扇区选择项的组合。

该寄存器包含BOOTSEL0-3，BOOTSEL即Boot Sector Selection，控制哪个HSM代码扇区（HSM code sector）被查找作为启动代码。BOOTSEL的定义如下：

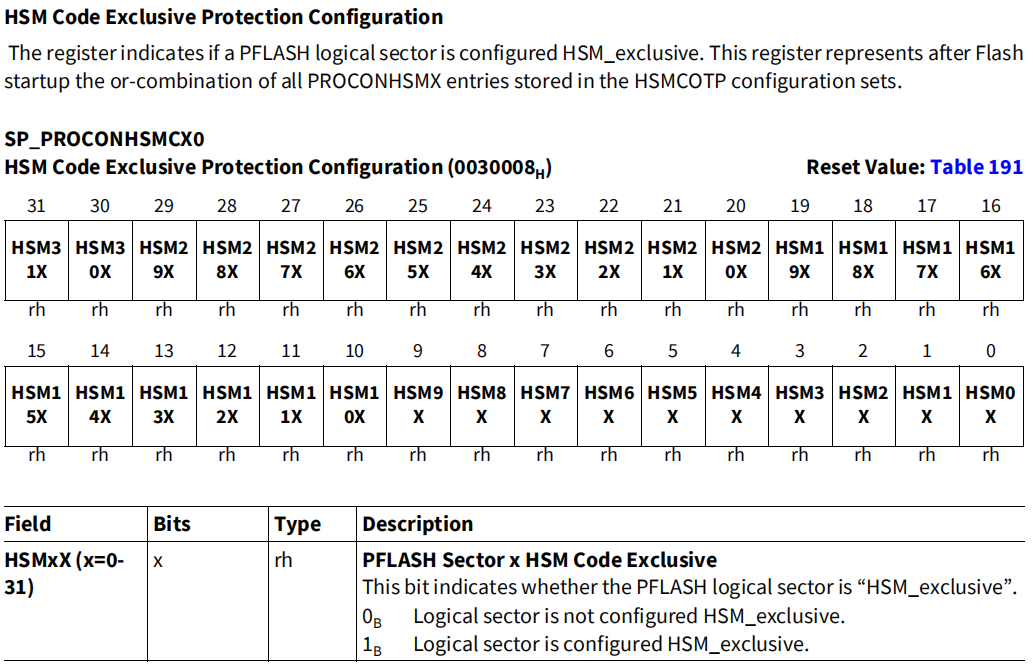

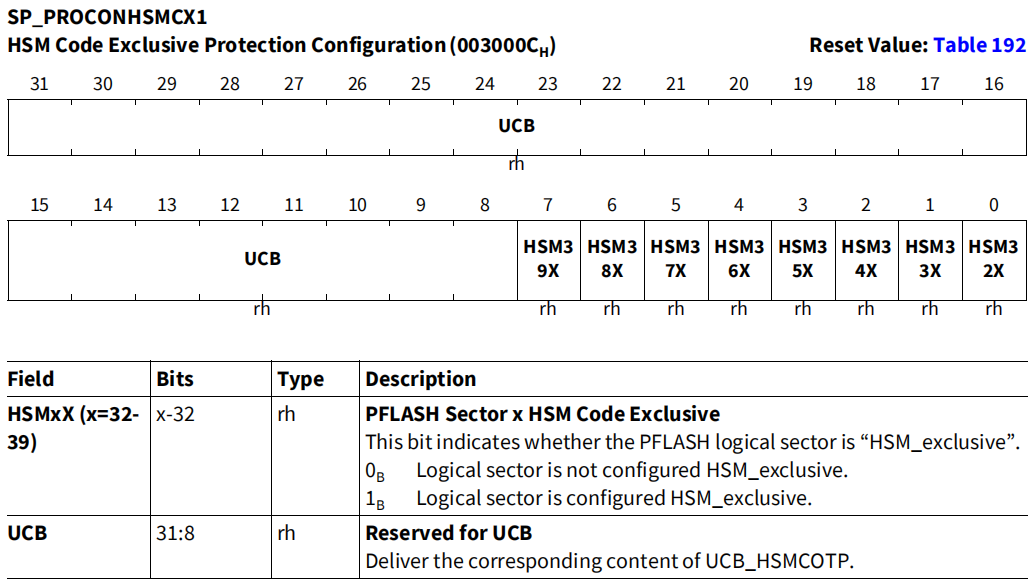

1.2.3.3 SP_PROCONHSMCX0/1

该寄存器用来表示PFlash的某个扇区是否被排除在HSM之外（HSM_exclusive）。

1.2.3.4 SP_PROCONHSMCOTP0/1

该寄存器用来表示PFlash的某个扇区是否被配置为HSM永久锁定。

1.2.3.5 SP_PROCONHSMCFG

SP_PROCONHSMCFG represents after Flash startup the or-combination of all boot sector selection entries stored in the HSMCOTP configuration sets.

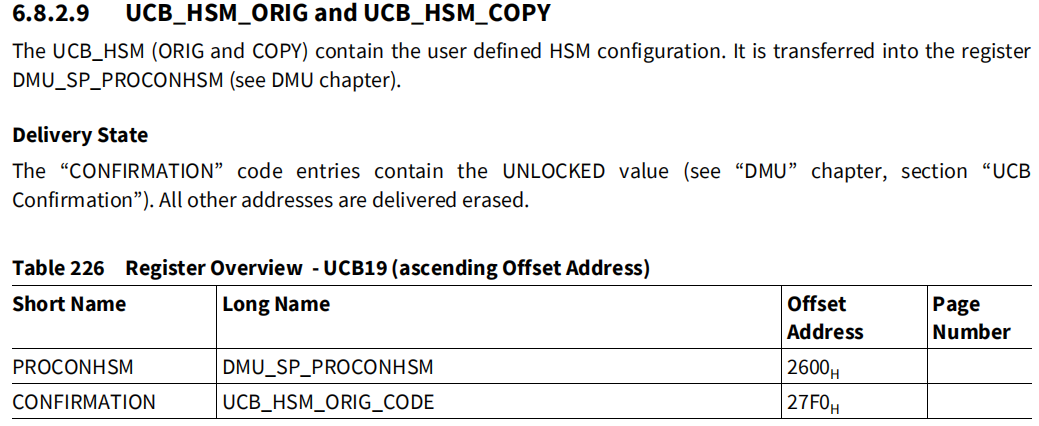

1.3 UCB_HSM

1.3.1 地址

1.3.2 定义

1.3.3 涉及的寄存器

1.3.3.1 SP_PROCONHSM

1.4 UCB_PFLASH_ORIG and UCB_PFLASH_COPY

1.4.1 地址

1.4.2 定义

1.4.3 涉及的寄存器

1.4.3.1 HF_PROCONPF

1.4.3.2 HP_PROCONPi0 (i=0-5)

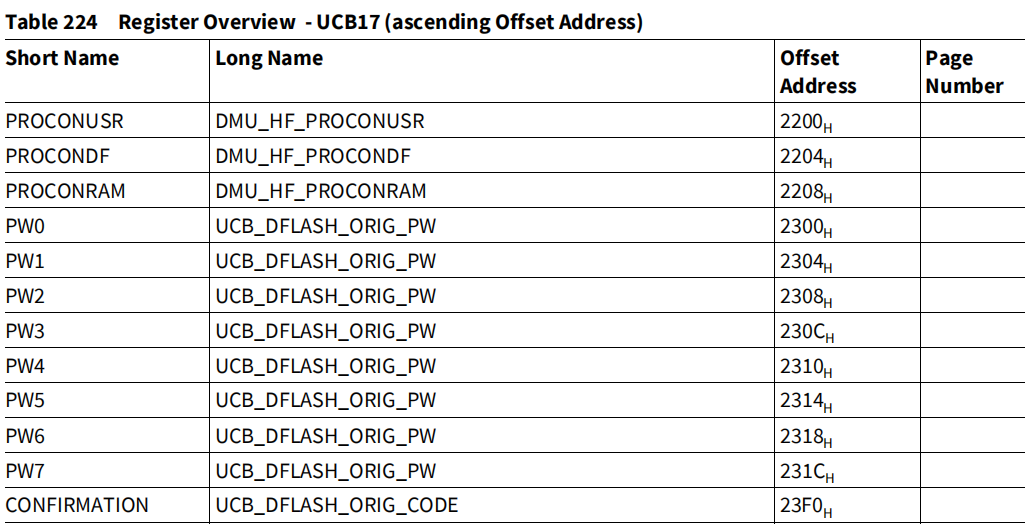

1.5 UCB_DFLASH_ORIG and UCB_DFLASH_COPY

1.5.1 地址

1.5.2 定义

1.5.3 涉及的寄存器

1.5.3.1 HF_PROCONUSR

1.5.3.2 HF_PROCONDF

1.5.3.3 HF_PROCONRAM

2. 其它HSM寄存器

2.1 SF_STATUS

3. HSM DFlash地址

HSM核可以操作DFlash1，地址如下：
