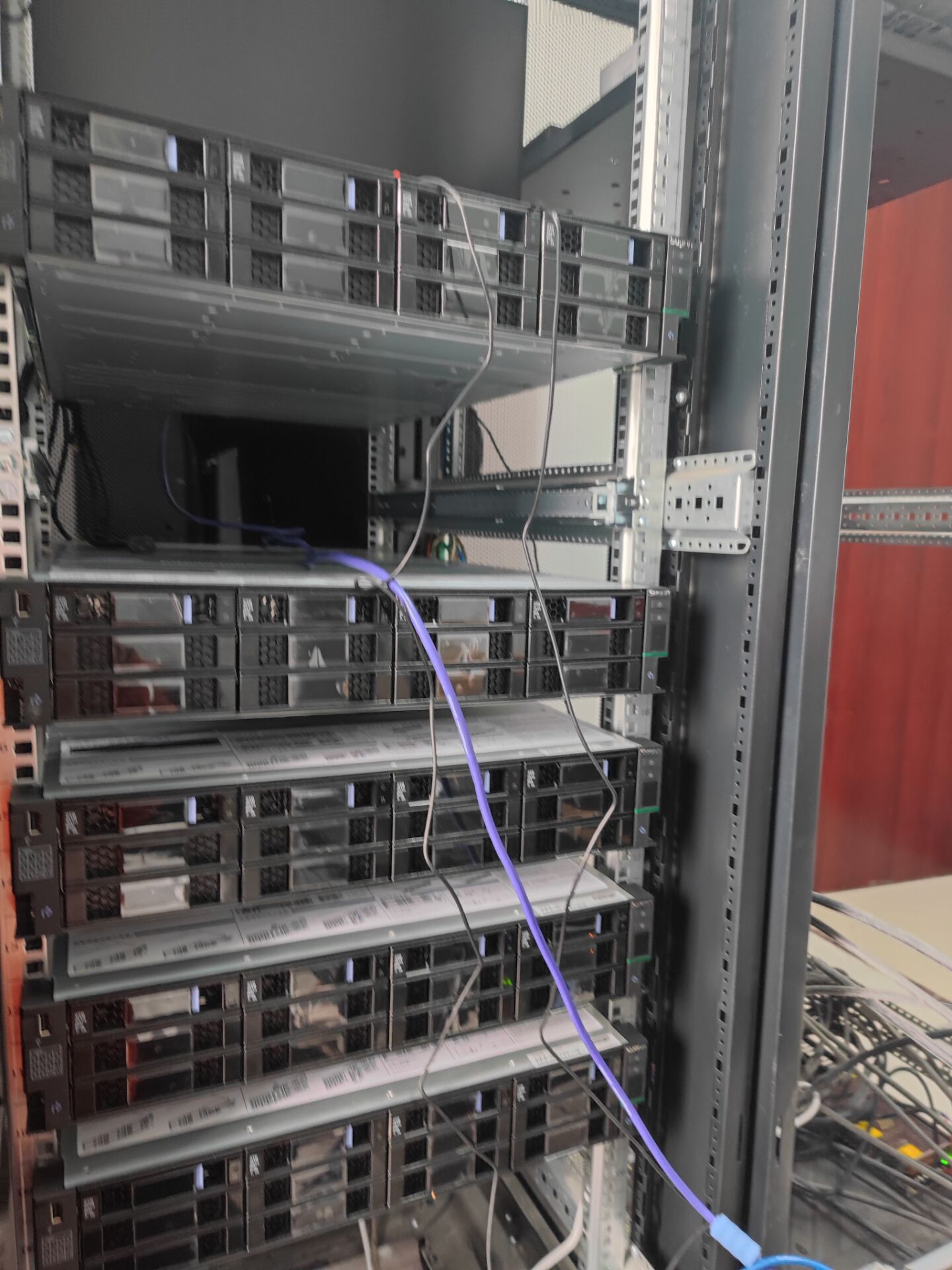

这几天一直在某单位做信息化项目，这几天接触的国产化服务器，当然服务器型号是定制的，官网是没有这个型号的，并且系统也是国产化的。下面附上几幅工作照片！
一、曙光服务器Raid配置说明
1.1、Raid配置途径
适用于曙光天阔I640r-G服务器，Raid卡型号是Adapetc 52445，其它供参考使用，配置RAID可通过两种途径，第一种通过IPMI远程配置，第二种进行本地操作配置RAID；如何通过IPMI实现远程配置RAID，进入Bios以后，操作同本地一样。
1.2、Raid规划方案
本服务器共24块硬盘，前两块硬盘划分一个磁盘组，做Raid1，供安装系统使用；第3块至第22块硬盘，分三组，每组7块硬盘，做Raid5，做存储用；第24块做热备，供其它磁盘损坏备用。
注：服务器磁盘，从0数字键开始，至23共24块；这里描述的第几块，是从自然块1开始的，请不要混淆。
二、曙光服务器Raid配置操作步骤
2.1、初始化磁盘驱动器

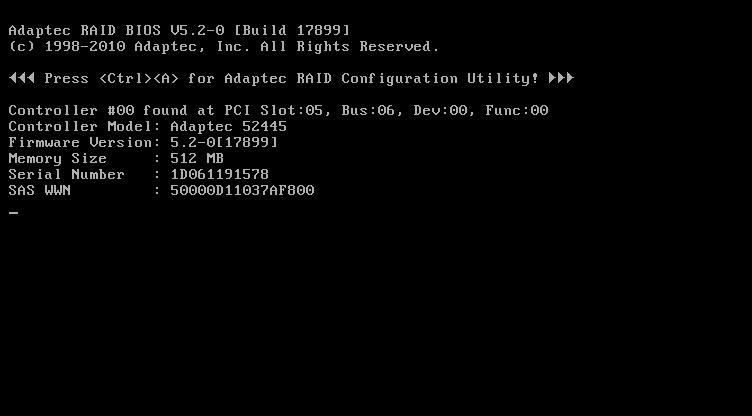

第一步：开机启动如下图，按Ctrl + A键进入Raid设置界面

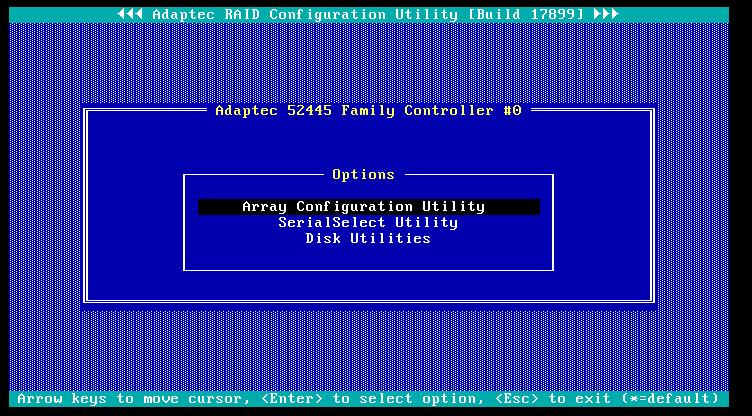

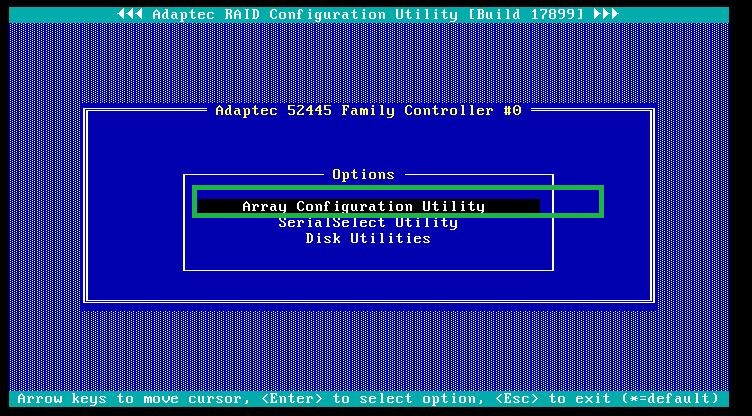

第二步：进入Raid设置界面，如下图选择Array Configuration Utility

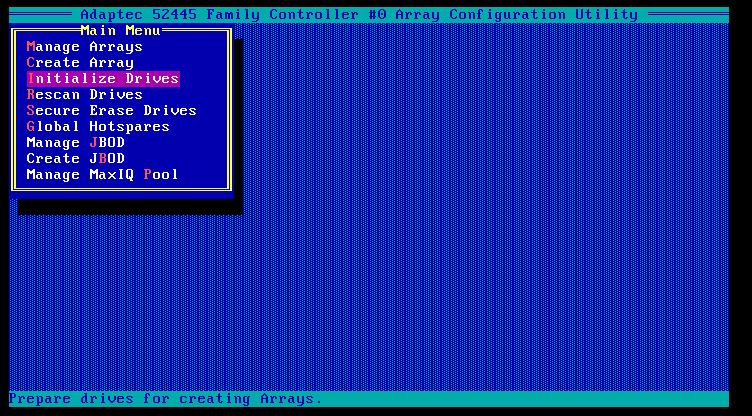

第三步：选择Array Configuration Utility后，按回车键，进入下图界面,选择Initialize Drives

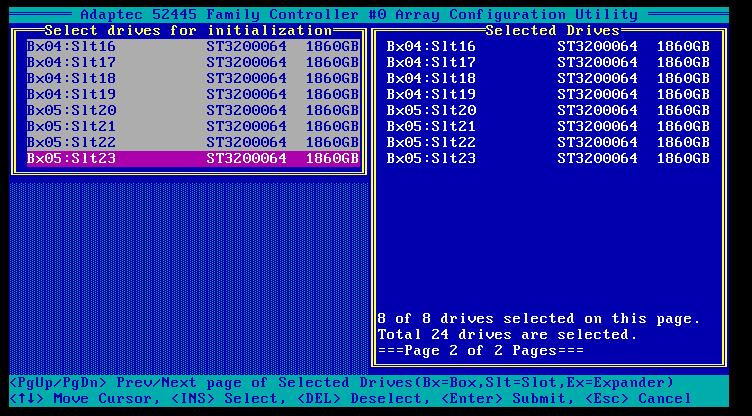

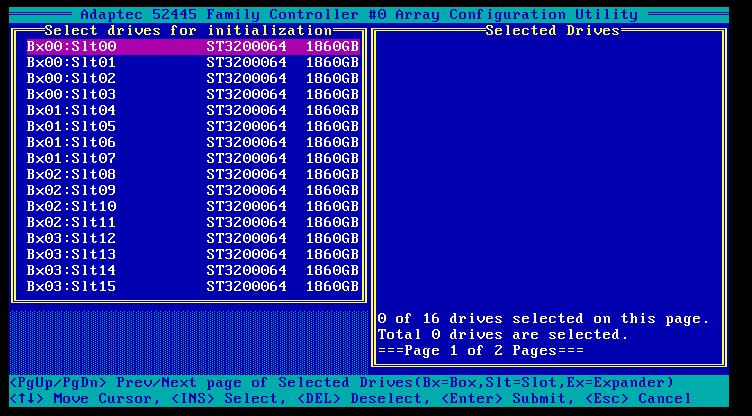

第四步：选择Initialize Drives后，同样按回车键，进行驱动器初始化，进入下图界面按空格键和翻页键选择所有磁盘

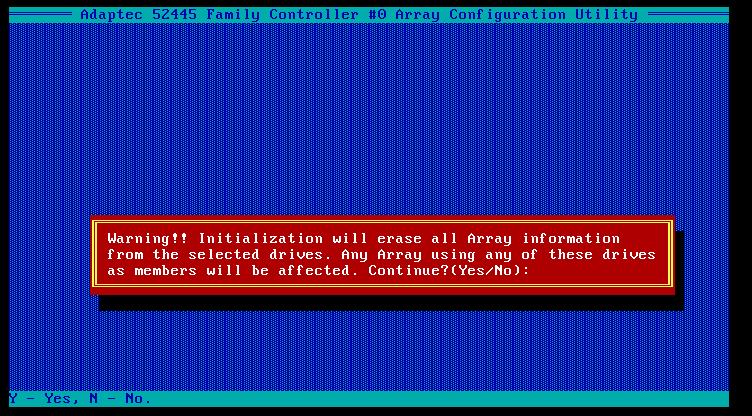

第五步：选择所有磁盘后，按回车键，如下图，均输入Y同意
第六步：均同意后，进入下图，正在初始化磁盘驱动器
2.2、创建磁盘阵列
根据Raid规划方案进行磁盘组划分
2.3、创建系统磁盘阵列
步骤：

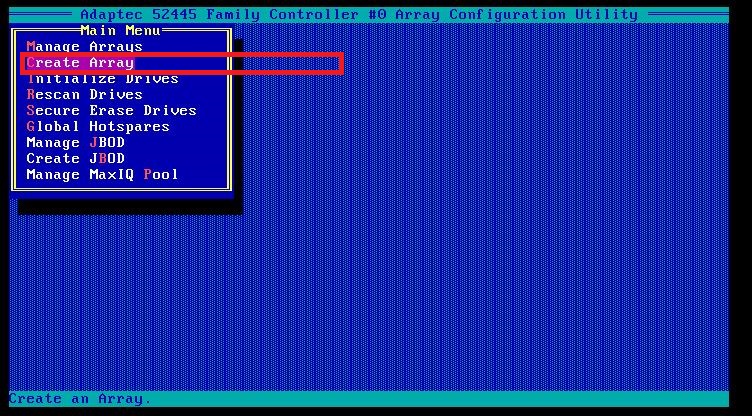

第一步：在初始化磁盘驱动器后，返回主界面，如下图，选择Create Array，按回车键进入磁盘组选择界面

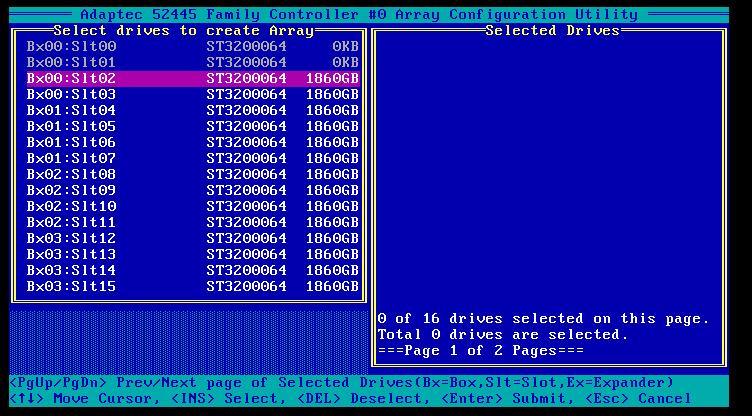

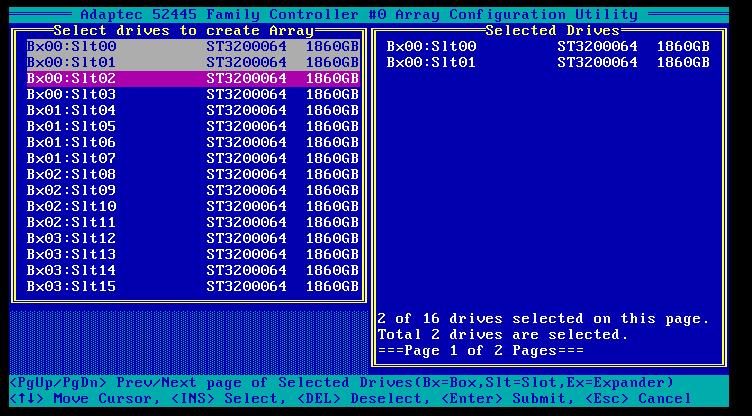

第二步：进入进入磁盘组选择界面后，按空格键选择前两块磁盘，作为一组，如下图

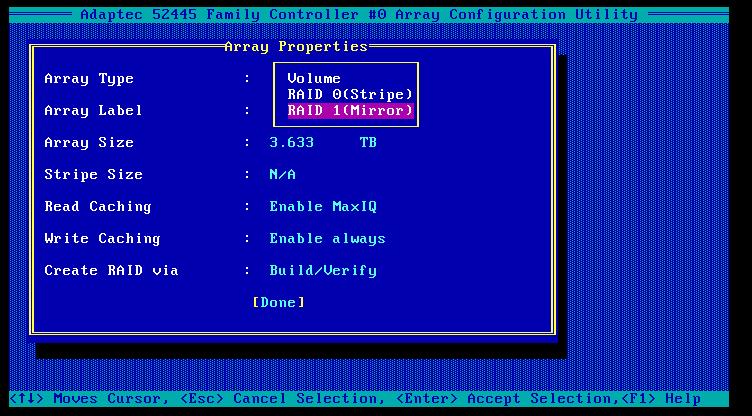

第三步：选择两块磁盘后，按回车键进入下图，选择Raid1，按回车即可确定

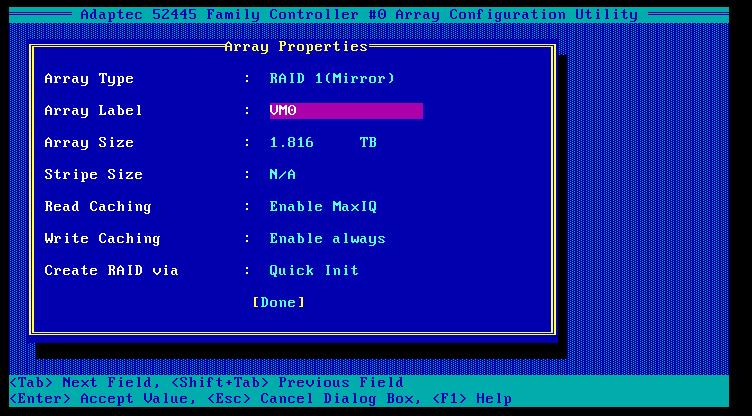

第四步：选择好阵列类型后，设置阵列名称，如下图，按空格后键输入阵列名称，按回车键确定

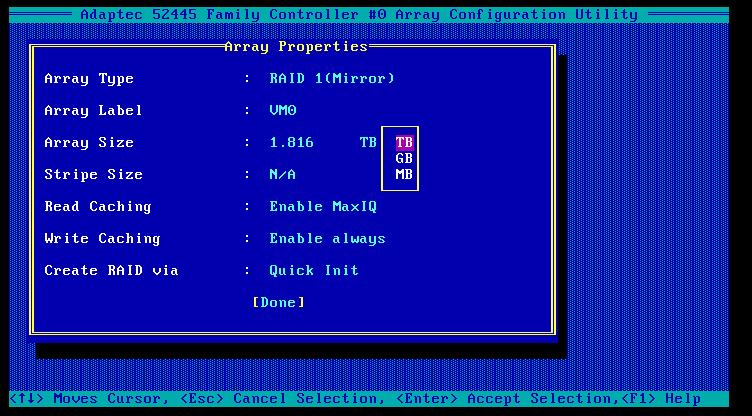

第五步：设置好阵列名称后，按回车键进入阵列磁盘单位的选择，如下图选择TB，按回车键确定

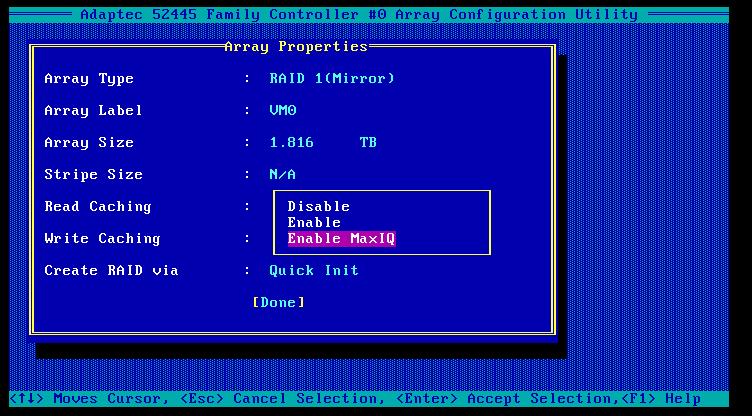

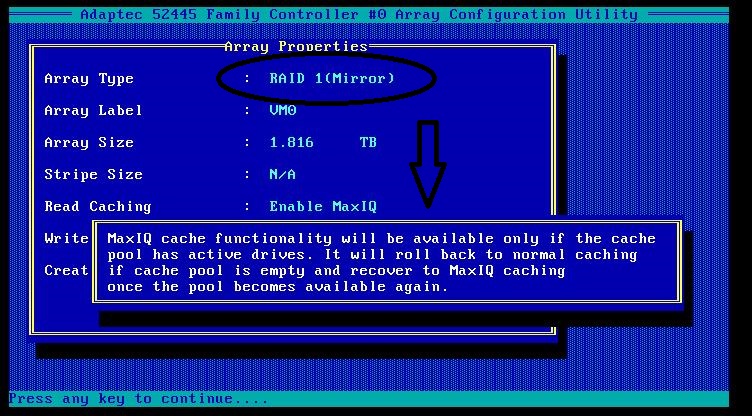

第六步：完成第五步后，按回车键进入读缓存的设置，如下图选择Enable MaxIQ，按回车键确定

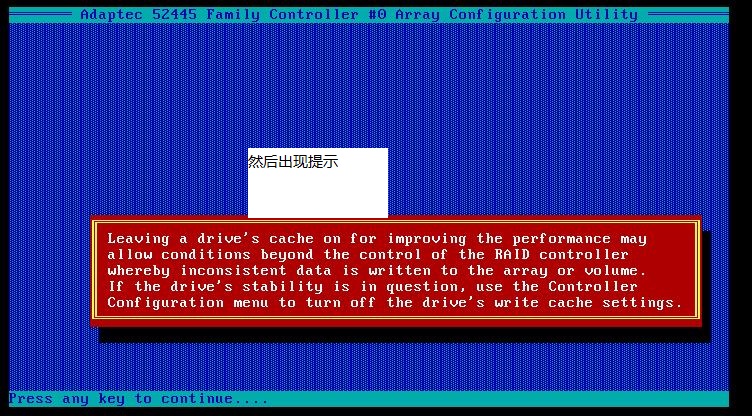

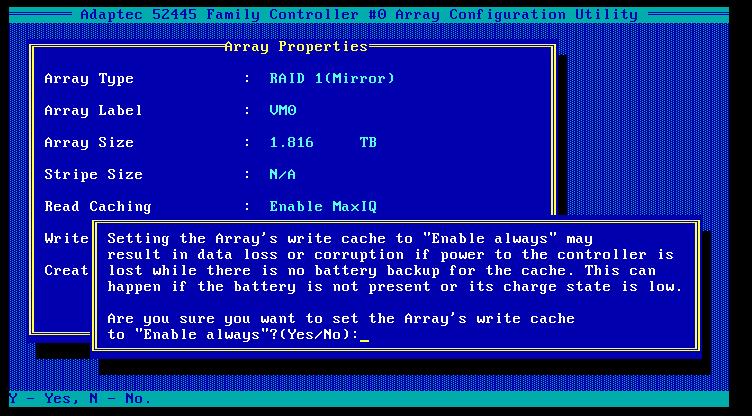

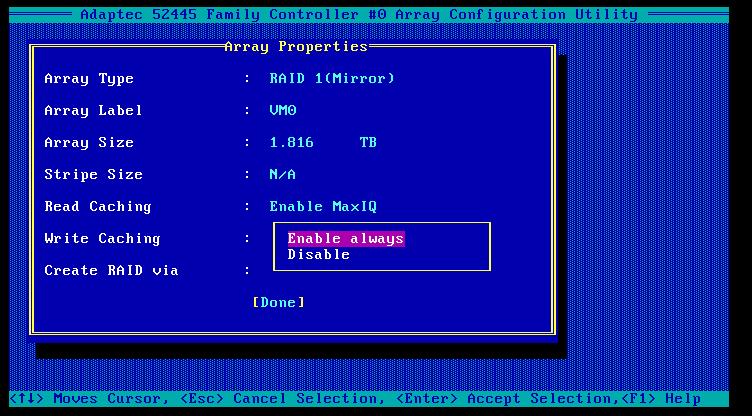

第七步：如上图按任意键后，进入写缓存设置，如下图选择Enable always，按回车键确定

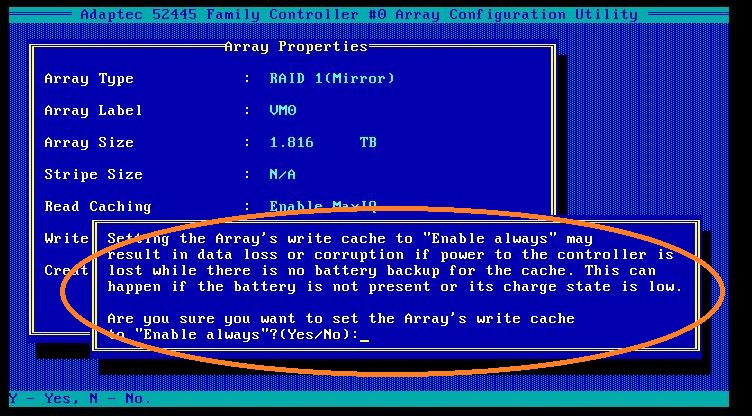

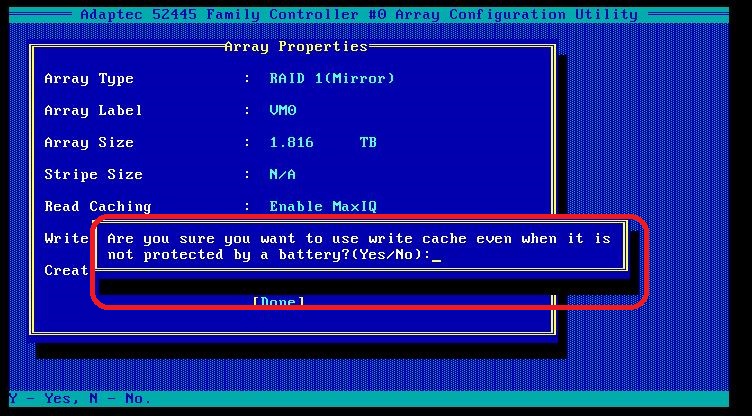

根据提示，按Y键同意即可

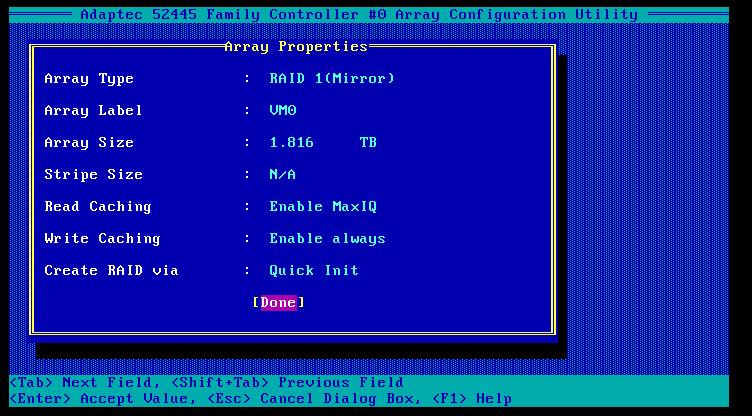

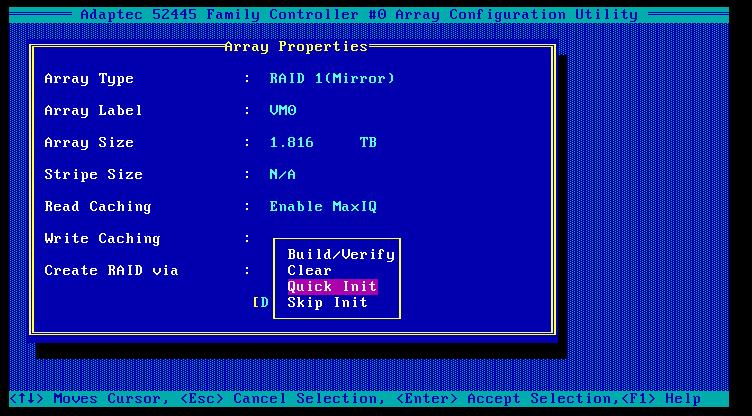

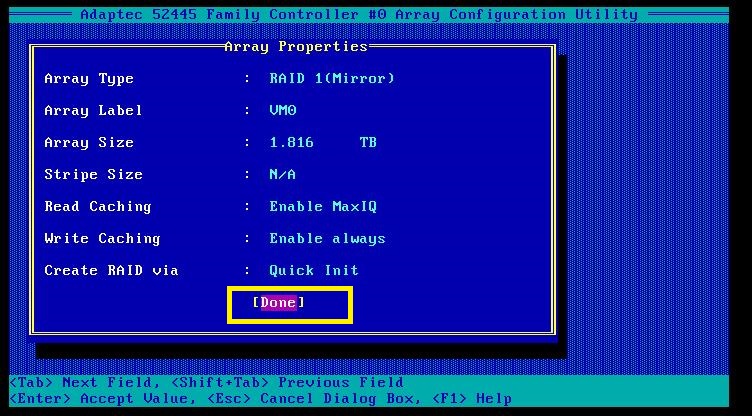

第八步：如下图进入raid初始化设置，选择Quick Init，按回车键确定，选择Done完成设置
按任意键返回主界面。
2.4、创建存储磁盘阵列
注：根据规划，第三块至第23块硬盘，分三组，每组7块硬盘，做Raid5，做存储用；第3块至第7块作为一个阵列组，第8块至第16块作为一个阵列组，第17块至第23块作为一个阵列组。
这里只介绍第一个阵列组配置步骤，其它两个同理。
步骤：
第一步：返回主界面，如下图，选择Create Array，按回车键进入磁盘组选择界面

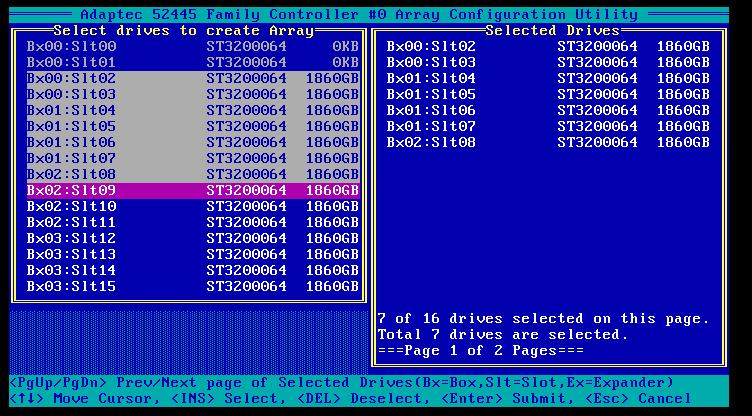

第二步：进入进入磁盘组选择界面后，按空格键选择7块磁盘，作为一组，如下图
第三步：选择7块磁盘后，按回车键进入下图，选择Raid5，按回车即可确定
第四步：选择好阵列类型后，设置阵列名称，如下图，按空格后键输入阵列名称，按回车键确定
第五步：设置好阵列名称后，按回车键进入阵列磁盘单位的选择，如下图选择TB，按回车键确定

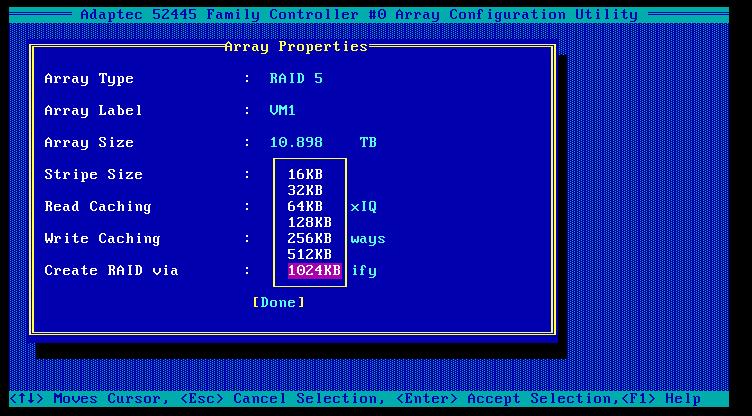

第六步：设置好阵列名称后，按回车键进入阵列带大小的选择，如下图选择1024KB，按回车键确定
第七步：完成第五步后，按回车键进入读缓存的设置，如下图选择Enable MaxIQ，按回车键确定
第八步：如上图按任意键后，进入写缓存设置，如下图选择Enable always，按回车键确定
根据提示，按Y键同意即可
第九步：如下图进入raid初始化设置，选择Quick Init，按回车键确定，选择Done完成设置
按任意键返回主界面。
2.4.1、创建热备磁盘
说明这里的一块热备盘，用来作为备用的，一但其它一磁盘出现故障不能使用，此磁盘就会启用
步骤：

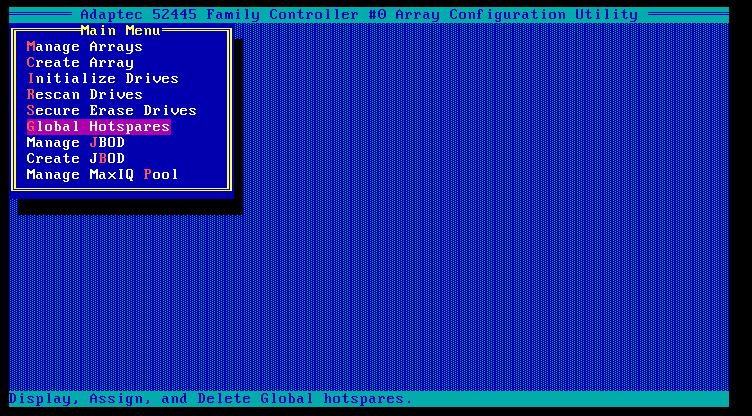

第一步：进入主界面后，如下图，选择Global Hostspares，按回车键确定

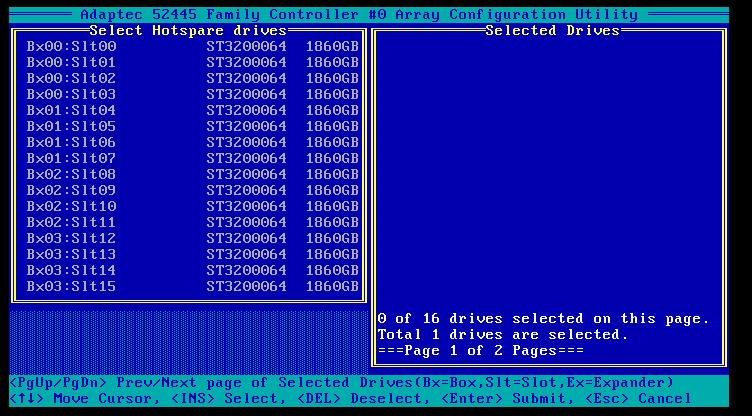

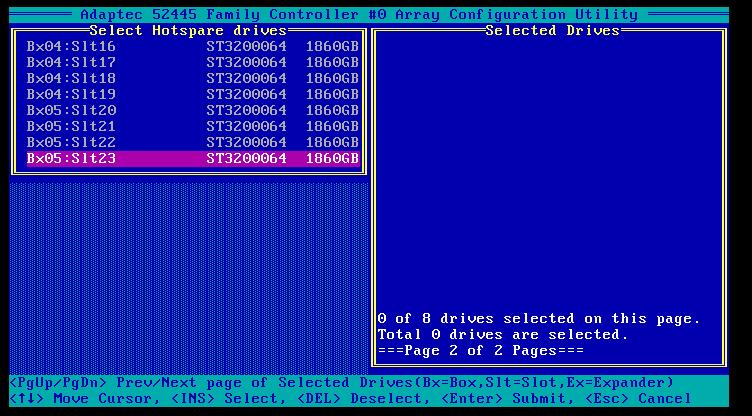

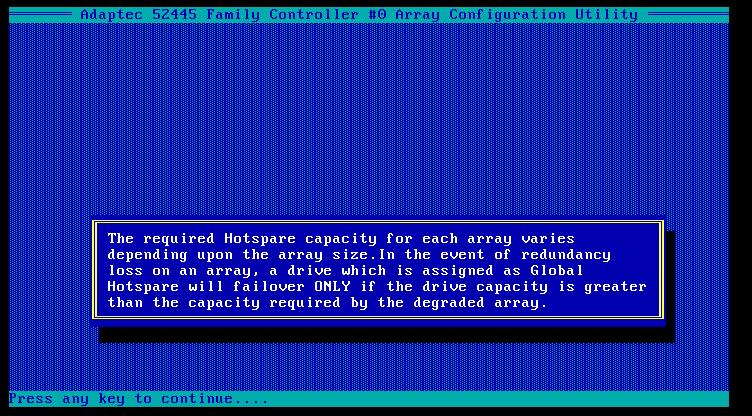

第二步：如上图，按任意键进入下图，翻页到最后一页，按空格键选择最后一个磁盘
按空格键选择磁盘

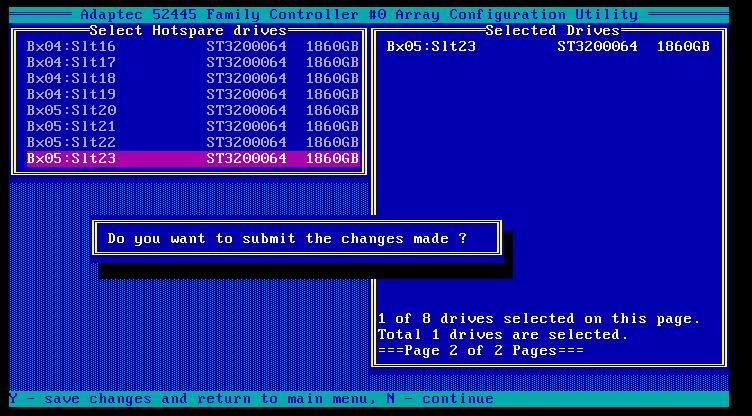

第三步：选择好磁盘后，按回车键，进入下图，按Y键确定，至此，热备盘创建完毕。
2.5、保存退出阵列配置
步骤：

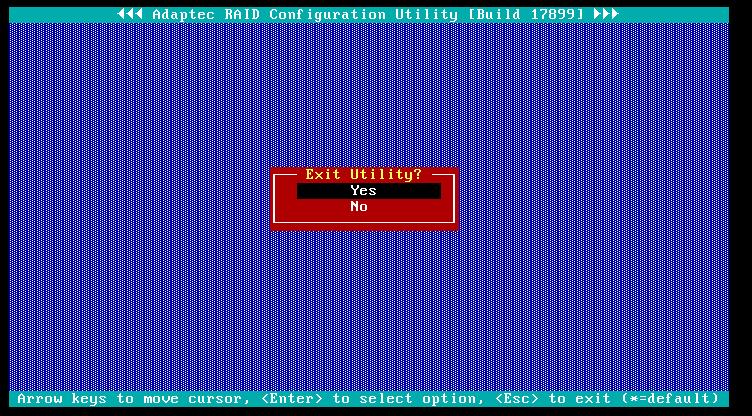

返回到主界面后，按ESC键，出现下图，再次按ESC键，如下图选择YES退出设置
三、查看创建的阵列
返回主界面后，如下图，进入Manage Arrays，可以查看到上面所创建的阵列
如有疑问，请给予指正，并发送至邮件或者博客留言，谢谢！
