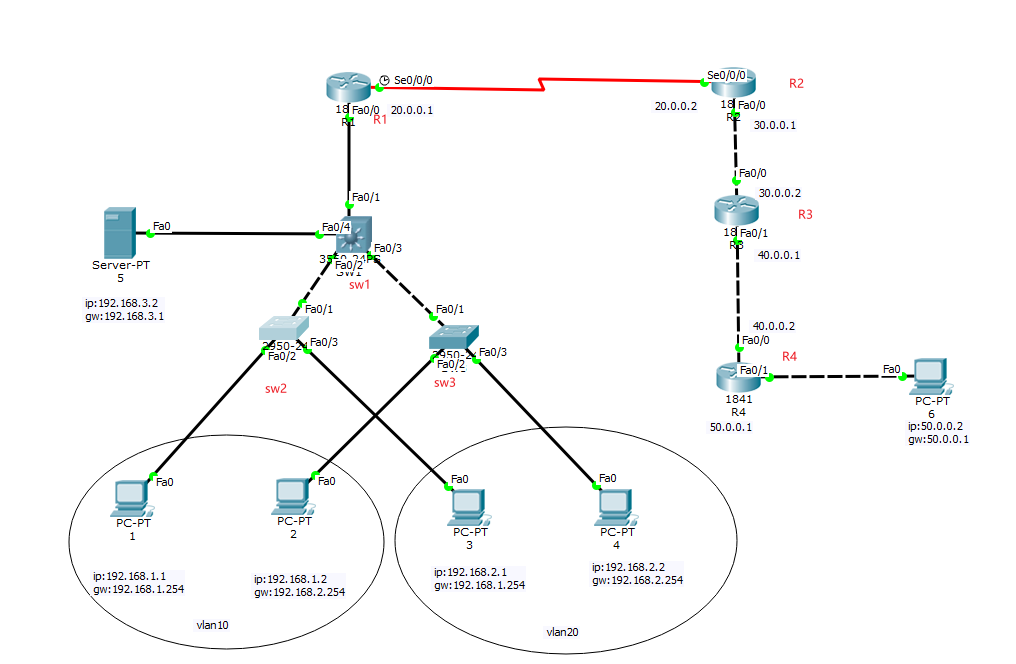

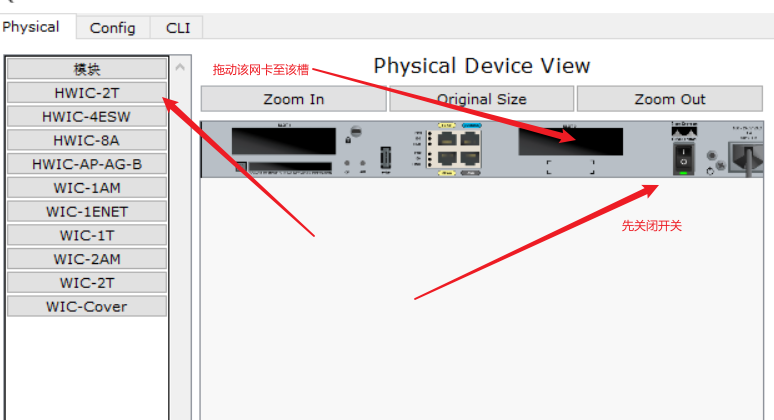

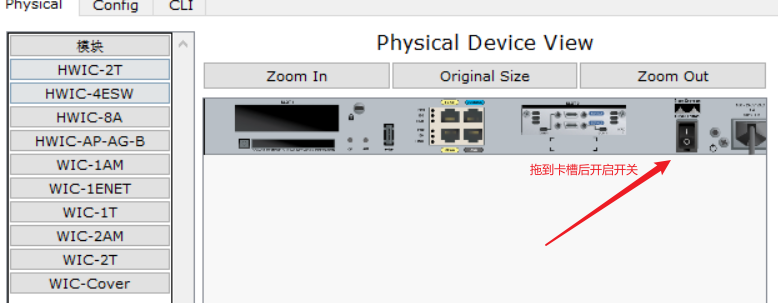

注:配置开始前，需要在R1，R2添加网卡用延时线连接，否则上下分开配置后，需要连接时再断电插网卡，再次启动后R1上的配置会失效，所以需要提前插网卡连延时线，或者完成所有配置后再插网卡，但是需要重新配置R1，

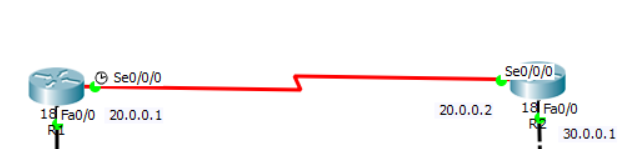

 使用DCE串口线连接R1的S0/0/0端口

 另一端也连接R2的S0/0/0端口

完成后

1.配置三层路由器

  SW1

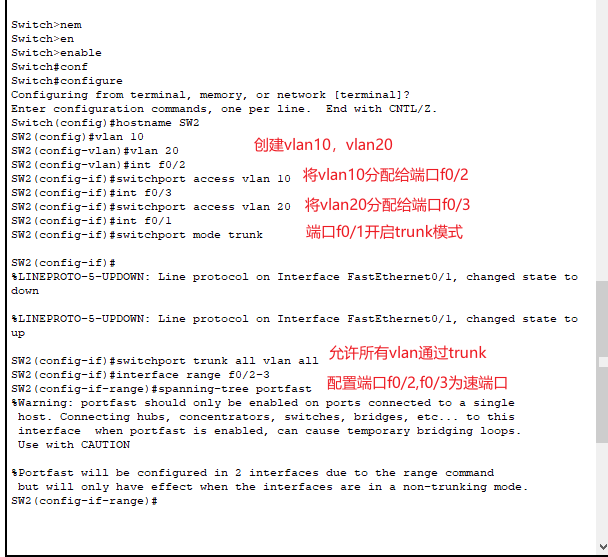

 SW2



SW3

配置方法同SW2

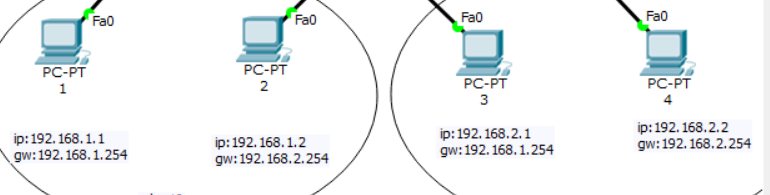

2.配置pc1-4的ip与网关

 此时pc1ping pc2是通的，因为这两台pc虽不在同一台交换机上，但是在同一个vlan下，通过三台交换机的trunk端口可以实现跨交换机的相同vlan交互，但是此时pc1 ping pc3是不同的，因为这两个不在同一个vlan下，为了时这两个相同，需要一台路由器R1

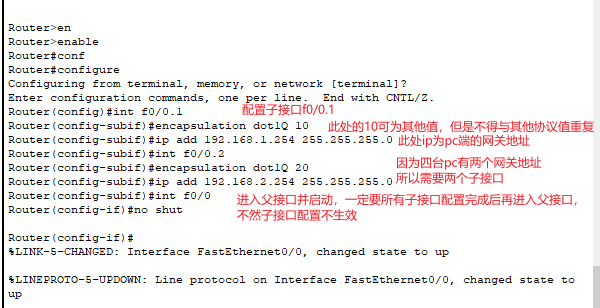

3.R1配置

注：一定要所有的子接口配置完成后再进入父接口并启动，不然子接口不生效

4.设置父接口的ip

配置S-TP5的ip与网关

 （好像只有一层交换机作为连接的，或者没有vlan的pc端不可以用子接口，反正我是报错了，所以该直接在R1的f0/0端口直接设置网关）



 此时S-TP5与其他四台pc相通

有时候ping不通，查看一下SW1的各个端口是否打开trunk模式
