Rdt2.1 和 Rdt2.2的详细解释
目录* Rdt2.1 和 Rdt2.2的详细解释
+ - 这俩为啥会出现？
- 解决之道
* Rdt 2.1
* Rdt2.2
🌵可靠数据传递中Rdt1.0, Rdt2.0, Rdt3.0 都很好理解，但是就是这两个毒瘤一直在我脑袋里面刺痛着我，经过一段时间的总结，我相信我能给大家一个比较好理解的解释。
这俩为啥会出现？
既然大版本好是2.0，我们可以回忆一下2.0阶段做了什么事情
Rdt2.0中增加了检验纠错的结构，也就是应答。
#mermaid-1666026028681 {font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-1666026028681 .error-icon{fill:#552222;}#mermaid-1666026028681 .error-text{fill:#552222;stroke:#552222;}#mermaid-1666026028681 .edge-thickness-normal{stroke-width:2px;}#mermaid-1666026028681 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-1666026028681 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-1666026028681 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-1666026028681 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-1666026028681 .marker{fill:#333333;stroke:#333333;}#mermaid-1666026028681 .marker.cross{stroke:#333333;}#mermaid-1666026028681 svg{font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;}#mermaid-1666026028681 .actor{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-1666026028681 text.actor>tspan{fill:black;stroke:none;}#mermaid-1666026028681 .actor-line{stroke:grey;}#mermaid-1666026028681 .messageLine0{stroke-width:1.5;stroke-dasharray:none;stroke:#333;}#mermaid-1666026028681 .messageLine1{stroke-width:1.5;stroke-dasharray:2,2;stroke:#333;}#mermaid-1666026028681 #arrowhead path{fill:#333;stroke:#333;}#mermaid-1666026028681 .sequenceNumber{fill:white;}#mermaid-1666026028681 #sequencenumber{fill:#333;}#mermaid-1666026028681 #crosshead path{fill:#333;stroke:#333;}#mermaid-1666026028681 .messageText{fill:#333;stroke:#333;}#mermaid-1666026028681 .labelBox{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-1666026028681 .labelText,#mermaid-1666026028681 .labelText>tspan{fill:black;stroke:none;}#mermaid-1666026028681 .loopText,#mermaid-1666026028681 .loopText>tspan{fill:black;stroke:none;}#mermaid-1666026028681 .loopLine{stroke-width:2px;stroke-dasharray:2,2;stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);}#mermaid-1666026028681 .note{stroke:#aaaa33;fill:#fff5ad;}#mermaid-1666026028681 .noteText,#mermaid-1666026028681 .noteText>tspan{fill:black;stroke:none;}#mermaid-1666026028681 .activation0{fill:#f4f4f4;stroke:#666;}#mermaid-1666026028681 .activation1{fill:#f4f4f4;stroke:#666;}#mermaid-1666026028681 .activation2{fill:#f4f4f4;stroke:#666;}#mermaid-1666026028681 .actorPopupMenu{position:absolute;}#mermaid-1666026028681 .actorPopupMenuPanel{position:absolute;fill:#ECECFF;box-shadow:0px 8px 16px 0px rgba(0,0,0,0.2);filter:drop-shadow(3px 5px 2px rgb(0 0 0 / 0.4));}#mermaid-1666026028681 .actor-man line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;}#mermaid-1666026028681 .actor-man circle,#mermaid-1666026028681 line{stroke:hsl(259.6261682243, 59.7765363128%, 87.9019607843%);fill:#ECECFF;stroke-width:2px;}#mermaid-1666026028681 :root{–mermaid-font-family:“trebuchet ms”,verdana,arial,sans-serif;}senderreceiver发送消息（备注：你看看对不对？）(跳转到等待态)啊对对对，这玩意是我想要的(receiver验货，正常ACK返回)爷终于放心了，可以发下一个了(状态回溯到初始状态)不对啊，我不收(异常NAK)重发senderreceiver
按理来说这个过程非常自然啊，receiver检验，sender等待，整个流程走完了，数据也发出去了，如果数据异常，sender也能够重发，但是问题就在于，如果象征着异常数据的标志NAK也错了，象征着正常数据的ACK也错了，sender该如何判断？？？？它唯一的相信的东西没了！！这个流程自然说不通了。
上述流程要完美发生就必须要求ACK,NAK绝对不能出错
可以事实上，非常容易出错，好在我们还是有解决办法的
解决之道
书中给出了三条解决之道：
- 通过另外的响应规则来应对突发情况，但是这个策略很明显有问题，如果另外的响应也错了怎么办？，所以书中没有考虑这个策略
- 加一堆校验码，让NAK，ACK拥有自我救赎的能力（自己把自己纠正过来，即使错了），可行，但是划不来，新的校验数据无疑会增大报文的体积，减低传输的效率
- 冗余报文响应（这个名字是我按照我的理解起的，建议以书为标准 - 重发）：故名思义
#mermaid-1666026028746 {font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-1666026028746 .error-icon{fill:#552222;}#mermaid-1666026028746 .error-text{fill:#552222;stroke:#552222;}#mermaid-1666026028746 .edge-thickness-normal{stroke-width:2px;}#mermaid-1666026028746 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-1666026028746 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-1666026028746 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-1666026028746 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-1666026028746 .marker{fill:#333333;stroke:#333333;}#mermaid-1666026028746 .marker.cross{stroke:#333333;}#mermaid-1666026028746 svg{font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;}#mermaid-1666026028746 .label{font-family:“trebuchet ms”,verdana,arial,sans-serif;color:#333;}#mermaid-1666026028746 .cluster-label text{fill:#333;}#mermaid-1666026028746 .cluster-label span{color:#333;}#mermaid-1666026028746 .label text,#mermaid-1666026028746 span{fill:#333;color:#333;}#mermaid-1666026028746 .node rect,#mermaid-1666026028746 .node circle,#mermaid-1666026028746 .node ellipse,#mermaid-1666026028746 .node polygon,#mermaid-1666026028746 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-1666026028746 .node .label{text-align:center;}#mermaid-1666026028746 .node.clickable{cursor:pointer;}#mermaid-1666026028746 .arrowheadPath{fill:#333333;}#mermaid-1666026028746 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-1666026028746 .flowchart-link{stroke:#333333;fill:none;}#mermaid-1666026028746 .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-1666026028746 .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-1666026028746 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-1666026028746 .cluster text{fill:#333;}#mermaid-1666026028746 .cluster span{color:#333;}#mermaid-1666026028746 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-1666026028746 :root{–mermaid-font-family:“trebuchet ms”,verdana,arial,sans-serif;}ACK不合法重发NAK不合法NAK拒绝直到格式合法了数据正常了

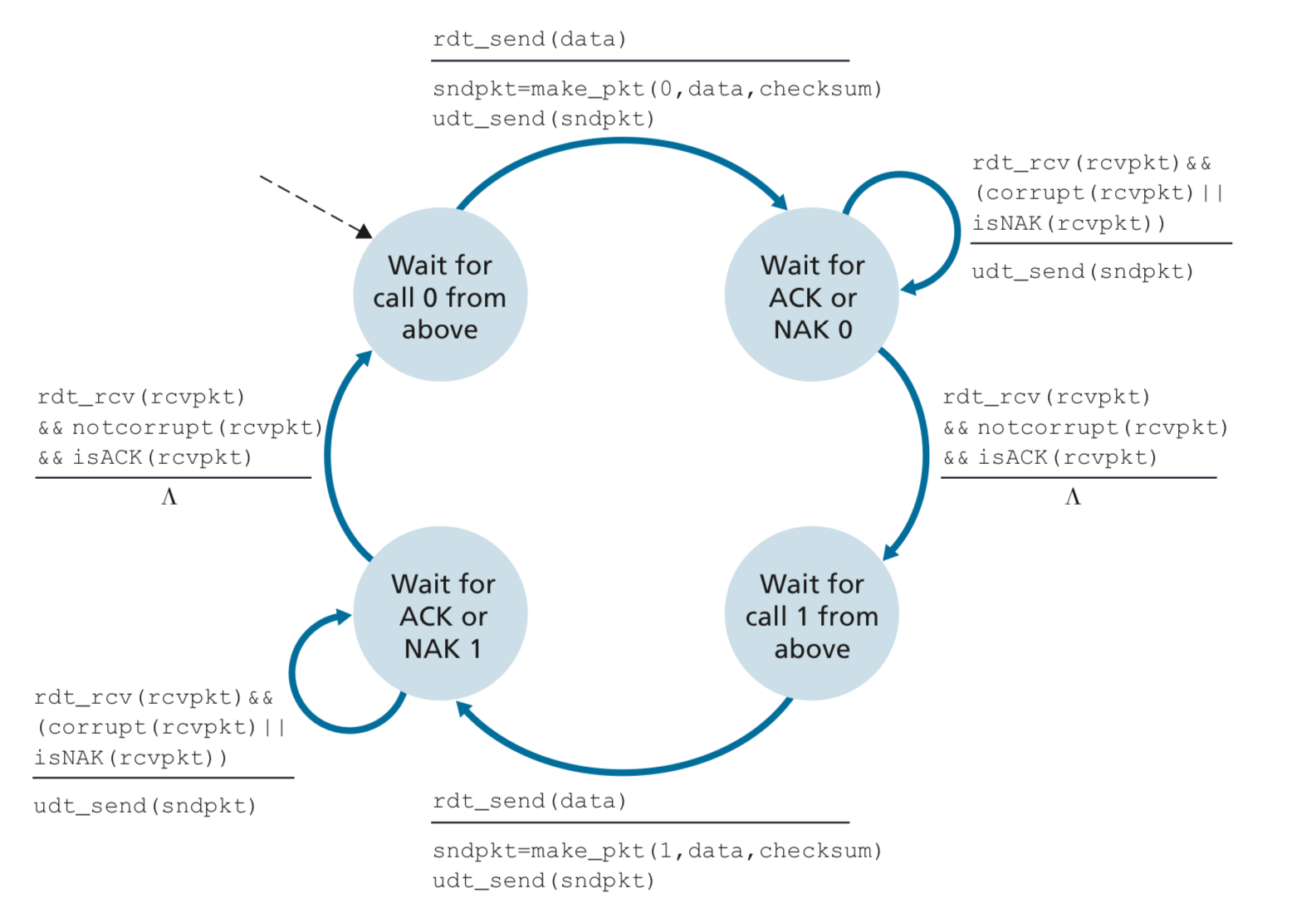

Rdt 2.1
从发送端入手，虚线部分：
发送端先是不管三七二十一把数据封装起来了，然后填上了0标志位和校验和发送到发送端，自己进入等待状态。
此时接收到来自发送端的数据，接收端也从等待状态进入到wait for 1 from below, 并且向发送发抛出了一个数据，内部有ACK，表示接受
如果接收方接受到了这个完整的ACK，那么就是Rdt2.0的节奏了，这里假设ACK错了，不合法，由于接收方接收到了一个不合法的数据，那么自然就重发
此时接收方还在等待1状态，一检查，发现发送发又给我发了一份数据，那我没办法啊，只能又发一个ACK回去，
如此往复直到发送方接收到数据之后，状态转移，向接受发发送了一个带有1的报文，若接受方也能接受，那么就皆大欢喜了
接受方和发送方都回到了最初状态了，一次传递结束了！！！
很容易不是吗？
注意点：发送发和接收方都在考验彼此，一旦对面的数据给的不合法，或者发现了错误，就会通知对方，让对方重发一次，直到双方通信完成，状态回到初始态时候终止。
也许你会问，那这种等待，想Rdt2.0 那样不是也行吗？为啥得这样做呢，这么多状态，不会眼花吗？
其实这两个状态是有道理的，
Rdt2.0 中接受方只有一个状态，就是初始态，但是初始态无法辨识当前接收方是否出现了问题，所以必须给接收方多安排一个状态。
如此发送方也必须调整一下，
发送方从 0 - 1 - 0
接收方也从 0 - 1 - 0
当其中一方或者几方处于1状态时，必然意味着出现了意外状况，就可以实现干预了。
Rdt2.2
Rdt2.2 的思想与Rdt2.1 是相同的，只是简化了步骤，其实根本不需要发NAK，只需要发ACK，区别在于带上不同的标志以区分不同的阶段
#mermaid-1666026028823 {font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;fill:#333;}#mermaid-1666026028823 .error-icon{fill:#552222;}#mermaid-1666026028823 .error-text{fill:#552222;stroke:#552222;}#mermaid-1666026028823 .edge-thickness-normal{stroke-width:2px;}#mermaid-1666026028823 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-1666026028823 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-1666026028823 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-1666026028823 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-1666026028823 .marker{fill:#333333;stroke:#333333;}#mermaid-1666026028823 .marker.cross{stroke:#333333;}#mermaid-1666026028823 svg{font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:16px;}#mermaid-1666026028823 .label{font-family:“trebuchet ms”,verdana,arial,sans-serif;color:#333;}#mermaid-1666026028823 .cluster-label text{fill:#333;}#mermaid-1666026028823 .cluster-label span{color:#333;}#mermaid-1666026028823 .label text,#mermaid-1666026028823 span{fill:#333;color:#333;}#mermaid-1666026028823 .node rect,#mermaid-1666026028823 .node circle,#mermaid-1666026028823 .node ellipse,#mermaid-1666026028823 .node polygon,#mermaid-1666026028823 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-1666026028823 .node .label{text-align:center;}#mermaid-1666026028823 .node.clickable{cursor:pointer;}#mermaid-1666026028823 .arrowheadPath{fill:#333333;}#mermaid-1666026028823 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-1666026028823 .flowchart-link{stroke:#333333;fill:none;}#mermaid-1666026028823 .edgeLabel{background-color:#e8e8e8;text-align:center;}#mermaid-1666026028823 .edgeLabel rect{opacity:0.5;background-color:#e8e8e8;fill:#e8e8e8;}#mermaid-1666026028823 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-1666026028823 .cluster text{fill:#333;}#mermaid-1666026028823 .cluster span{color:#333;}#mermaid-1666026028823 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:“trebuchet ms”,verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-1666026028823 :root{–mermaid-font-family:“trebuchet ms”,verdana,arial,sans-serif;}NAKACK_0NAK不合法ACKACK_1如此就简化了既要判断ACK，又要判断NAK的复杂场面，
只要报文不合法就重发，只要ACK 带的值不是我想要的，你也得给我重发！！
