导读	Cacti是一套基于PHP,MySQL,SNMP及RRDTool开发的网络流量监测图形分析工具。在三大开源工具中，cacti的网络监控能力是非常强的，通过 snmpget来获取数据，使用 RRDtool绘画图形，而且你完全可以不需要了解RRDtool复杂的参数。它提供了非常强大的数据和用户管理功能，可以指定每一个用户能查看树状结构、host以及任何一张图，还可以与LDAP结合进行用户验证，同时也能自己增加模板，功能非常强大完善。今天我们介绍下cacti的安装与配置

一，cacti介绍

1.什么是Cacti?

        Cacti 在英文中的意思是仙人掌的意思，Cacti是一套基于PHP,MySQL,SNMP及RRDTool开发的网络流量监测图形分析工具。它通过snmpget来获取数据，使用 RRDtool绘画图形，而且你完全可以不需要了解RRDtool复杂的参数。它提供了非常强大的数据和用户管理功能，可以指定每一个用户能查看树状结构、host以及任何一张图，还可以与LDAP结合进行用户验证，同时也能自己增加模板，功能非常强大完善。Cacti 的发展是基于让 RRDTool 使用者更方便使用该软件，除了基本的 Snmp 流量跟系统资讯监控外，Cacti 也可外挂 Scripts 及加上 Templates 来作出各式各样的监控图。

        cacti是用php语言实现的一个软件，它的主要功能是用snmp服务获取数据，然后用rrdtool储存和更新数据，当用户需要查看数据的时候用rrdtool生成图表呈现给用户。因此，snmp和rrdtool是cacti的关键。Snmp关系着数据的收集，rrdtool关系着数据存储和图表的生成。

        Mysql配合PHP程序存储一些变量数据并对变量数据进行调用，如：主机名、主机ip、snmp团体名、端口号、模板信息等变量。

        snmp抓到数据不是存储在mysql中，而是存在rrdtool生成的rrd文件中（在cacti根目录的rra文件夹下）。rrdtool对数据的更新和存储就是对rrd文件的处理，rrd文件是大小固定的档案文件（Round Robin Archive），它能够存储的数据笔数在创建时就已经定义。关于RRDTool的知识请参阅RRDTool教学。

2.什么是SNMP？

        snmp(Simple Network Management Protocal, 简单网络管理协议)在架构体系的监控子系统中将扮演重要角色。大体上，其基本原理是，在每一个被监控的主机或节点上 (如交换机)都运行了一个 agent，用来收集这个节点的所有相关的信息，同时监听 snmp 的 port，也就是 UDP 161，并从这个端口接收来自监控主机的指令(查询和设置)。

        如果安装 net-snmp，被监控主机需要安装 net-snmp(包含了 snmpd 这个 agent)，而监控端需要安装 net-snmp-utils，若接受被监控端通过trap-communicate发来的信息的话，则需要安装net-snmp，并启用trap服务。如果自行编译，需要 beecrypt(libbeecrypt)和 elf(libraryelf)的库。

3.什么是RRDtools？

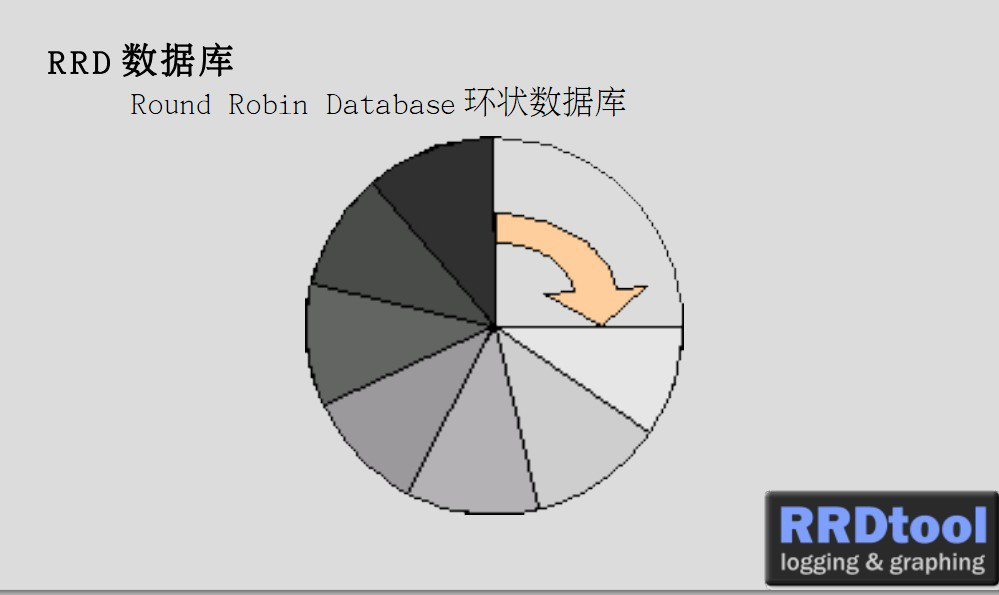

        RRDtool是指Round Robin Database 工具（环状数据库）。Round robin是一种处理定量数据、以及当前元素指针的技术。想象一个周边标有点的圆环－－这些点就是时间存储的位置。从圆心画一条到圆周的某个点的箭头－－这就是指针。就像我们在一个圆环上一样，没有起点和终点，你可以一直往下走下去。过来一段时间，所有可用的位置都会被用过，该循环过程会自动重用原来的位置。这样，数据集不会增大，并且不需要维护。RRDtool处理RRD数据库。它用向RRD数据库存储数据、从RRD数据库中提取数据。

        Cacti整个系统的架构是这样的：基于SNMP协议，被监控端是服务器，或一些网络设备，网络管理工作站，采用Linux(或Freebsd)操作系统，并且安装Net-SNMP工具，使用RRDTOOL采集数据，存储数据，并用Cacti调用rrdtool显示出来。

CACTI采用PHP编写，基于B/S结构。

Cacti的实例应用：

1）网络设置2）主机系统（1）网络接口流量（进与出的带宽）（2）监控CPU的负载、内存等等（3）监控磁盘的空间、进程数等等3）cacti常见的监测对象（1）服务器资源：CPU、内存、磁盘、进程、连接数等（2）服务器类型：WEB、Mail、FTP、数据库、中间件（3）网络接口：流量、转发速度、丢包率（4）网络设备性能、配置文件（对比与备份）、路由数（5）安全设备性能、连接数、攻击数（6）设备运行状态：风扇、电源、温度（7）机房运行环境：电流、电压、温湿度

二，cacti安装

        以下使用CentOS release 6.7 (Final)进行安装，将cacti根目录放置在/web/vhosts，并配置web服务器使用http://cacti.feiyu.com/进行访问，首先在主监控机上安装LAMP的web环境，此处直接使用yum进行安装。

[root@localhost ~]# yum install -y yum install php php-mysql php-snmp mysql mysql-server  php-pdo perl-DBD-MySQL
[root@localhost ~]# vim  /etc/httpd/conf/httpd.conf   #配置cacti访问路径ServerName cacti.feiyu.comDocumentRoot /web/vhosts/cacti<directory "/web/vhosts/cacti">Options IndexesAllowOverride none Order allow,denyAllow from allErrorLog "logs/cacti-error_log"CustomLog "logs/cacti-access_log" common

然后安装snmp：

[root@localhost ~]# yum install net-snmp net-snmp-utils -y

再安装rrdtool：

[root@localhost ~]# yum install -y rrdtool rrdtool-devel rrdtool-php

下载cacti：

[root@localhost ~]# wget http://www.cacti.net/downloads/cacti-0.8.8f.tar.gz[root@localhost ~]# mkdir /web/vhosts -p[root@localhost ~]# tar xf cacti-0.8.8f.tar.gz -C /web/vhosts/     #cacti根目录放置处
[root@localhost ~]# cd  /web/vhosts/
[root@localhost vhosts]# ls
cacti-0.8.8f
[root@localhost vhosts]# ln -sv cacti-0.8.8f cacti[root@localhost ~]# service httpd start
[root@localhost ~]# service mysqld start

cacti文件中有创建表的sql语句，但是没有创建数据库，需要手动创建。

[root@localhost cacti]# mysqladmin create cactidb
[root@localhost cacti]# mysql cactidb < cacti.sql
[root@localhost cacti]# mysql -e "grant all on cactidb.* to cactiuser@localhost identified by 'cactiuser'"
[root@localhost cacti]# mysqladmin flush-privileges
[root@localhost cacti]# mysql -u cactiuser -p Enter
password: Welcome to the MySQL monitor. Commands end with ; or \g.
Your MySQL connection id is 7
Server version: 5.1.73 Source distribution Copyright (c) 2000, 2013, Oracle and/or its affiliates. All rights reserved. Oracle is a registered trademark of Oracle Corporation and/or its affiliates. Other names may be trademarks of their respective owners. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. mysql> show  databases;
+--------------------+
| Database           |
+--------------------+
| information_schema |
| cactidb            |
| test               |
+--------------------+
3 rows in set (0.00 sec)mysql> \q
Bye

编辑cacti配置文件，修改根目录：

[root@localhost cacti]# cd include/
[root@localhost include]# vim config.php
$database_type = "mysql";
$database_default = "cactidb";    #修改为自己创建的数据库
$database_hostname = "localhost";
$database_username = "cactiuser";
$database_password = "cactiuser";
$database_port = "3306";
$database_ssl = false;
$url_path = "/";

cacti获取数据需要用普通用户执行脚本获取。

[root@localhost cacti]# useradd  cactiuser
[root@localhost cacti]# chown -R cactiuser.cactiuser log rra

安装好cacti后，首先校对时间。

[root@localhost log]# date 0122203616

定义定时任务执行数据收集脚本

[root@localhost cacti]# echo '*/5 * * * * /usr/bin/php /web/vhosts/cacti/poller.php &> /dev/null' > /var/spool/cron/cactiuser

执行此脚本会报许多错，原因是php时区有问题

[root@localhost cacti]# php /web/vhosts/cacti/poller.php

修改时区：

[root@localhost cacti]# vim /etc/php.ini 947 date.timezone = Asia/Shanghai[root@localhost cacti]# service php-fpm restart

        然后开始在浏览器中访问cacti，指定 rrdtool、 php、 snmp 工具的 Binary 文件路径，确保所有的路径都是显示”FOUND”，没有 “NOT FOUND”的，点击 Finish 完成安装。默认账号和密码都是admin，首次登陆首先需要修改密码。

点击 graphs ，查看cacti 监控本机的图表。

三，添加监控项

下面开始添加自定义监控项，需要自己编写脚本实现。

1.编写脚本，以下添加的为监控tcp的连接数

[root@cacti ~]# vim tcpconn.sh#!/bin/bash
#
#$1:hostname or IP
#$2:snmp community(public)SNMPNETSTAT=/usr/bin/snmpnetstatESTABLISHED=`$SNMPNETSTAT -v 2c -c $2 -Can -Cp tcp $1|grep -i 'established'|wc -l`echo -n "established:$ESTABLISHED"[root@cacti ~]# cp tcpconn.sh /web/vhosts/cacti/scripts/     #复制脚本到cacti目录中

2.在cacti图像化窗口中定义监控项

添加步骤如下所示：

        Data Input Methods -> Input Fields(添加所需要的参数) -> Output Fields(输出字段，名字要与脚本所定义的名字保持一致) -> Data Templates（定义数据模板）-> Data Sources（定义数据源）-> Graph Templates（定义图像模板并添加图像） Graph Template Items -> 并为每一个图像添加GPRINT（需要为每个数据源添加Current，Average，Max）-> Graph Management （添加图片）-> Export Templates（导出模板）

（1）在Data Input Methods中添加脚本，并需要在Input Fields中添加用户需要传的参数，http://cacti.feiyu.com/，进入cacti图形窗口，点击Data Input Methods–>add，如下所示：

（2）然后在 Iutput Fields定义输入字段2个，与脚本中的输入保持一致：

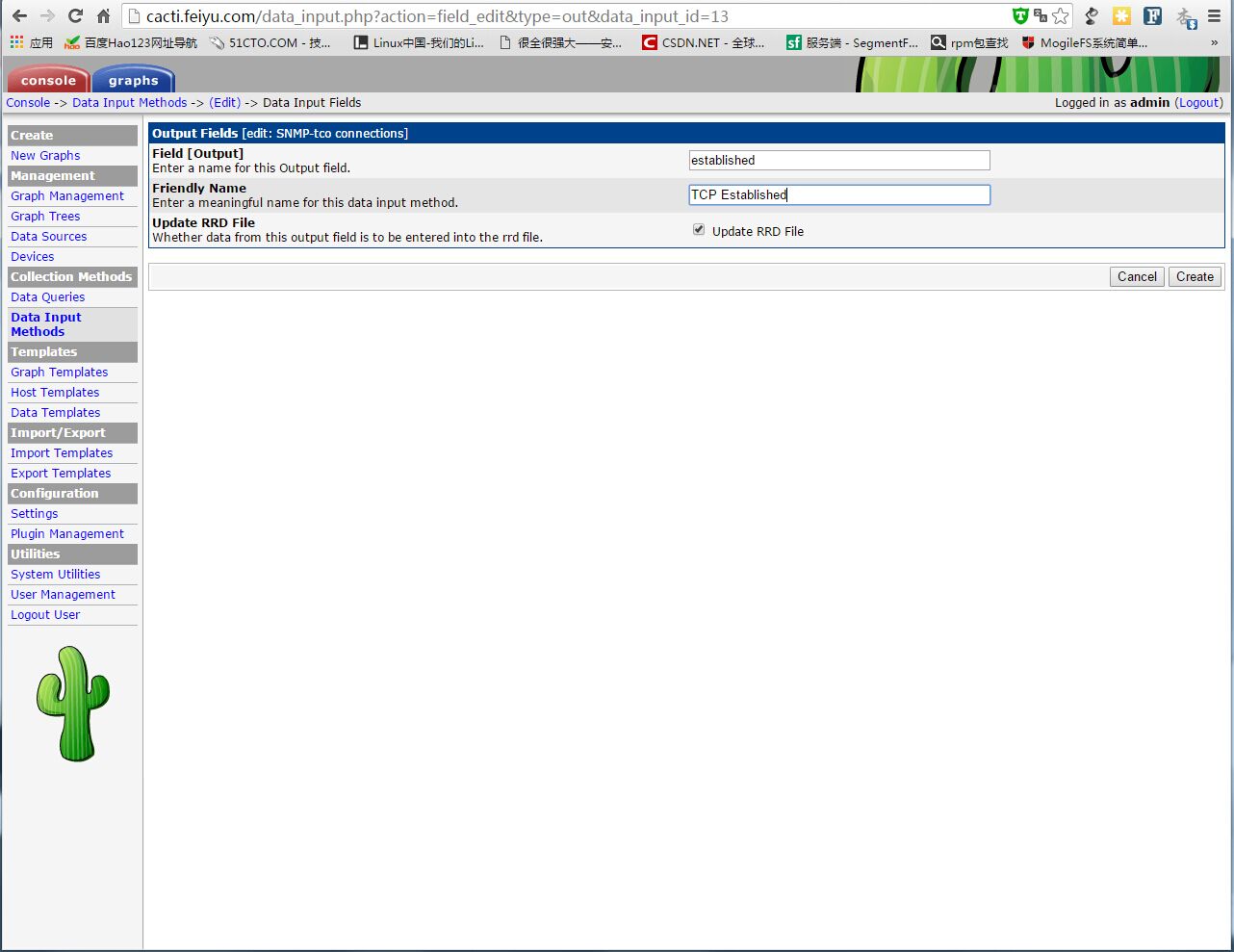

（3）然后在Output Fields定义输出字段，与脚本中的输出保持一致：

定义完成后如下图所示：

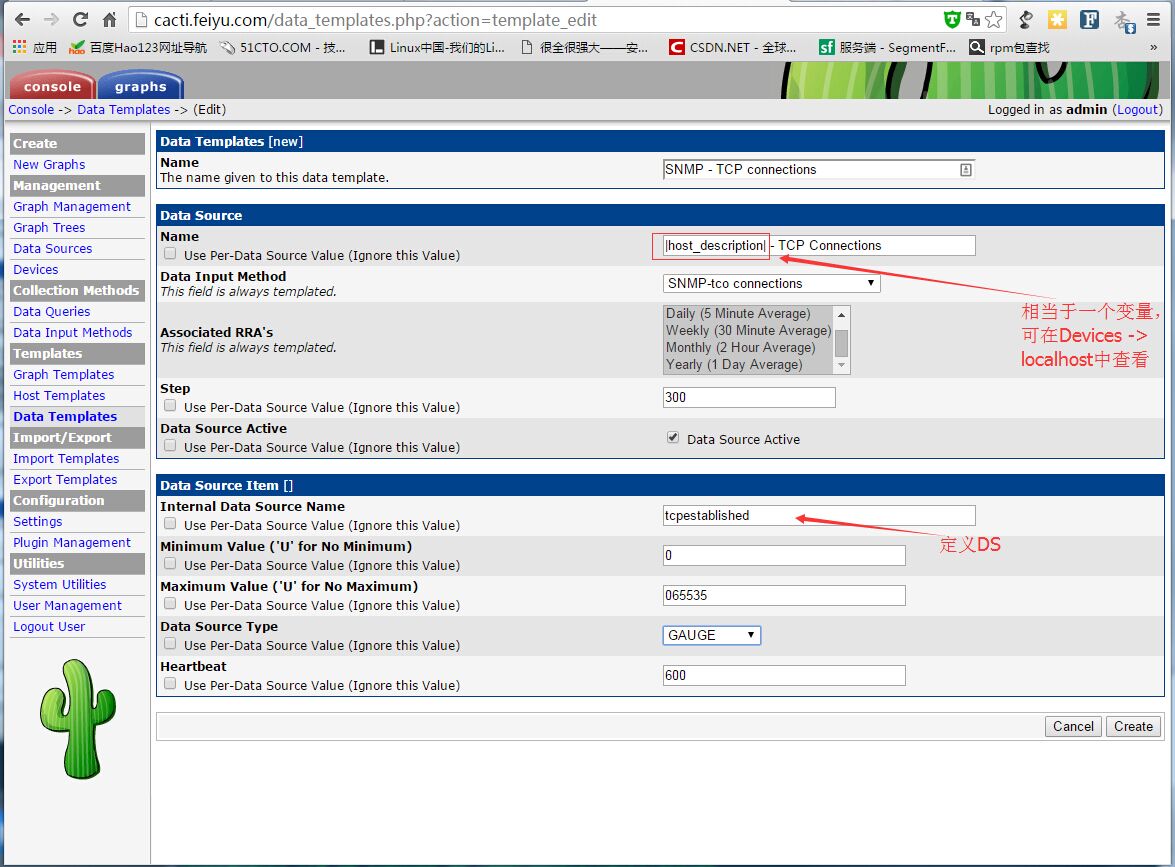

（4）数据收集后需要保存在RRD文件中,然后创建RRD文件，在Data Templates中添加数据模板：

有了数据模板然后创建数据源，点Data Sources

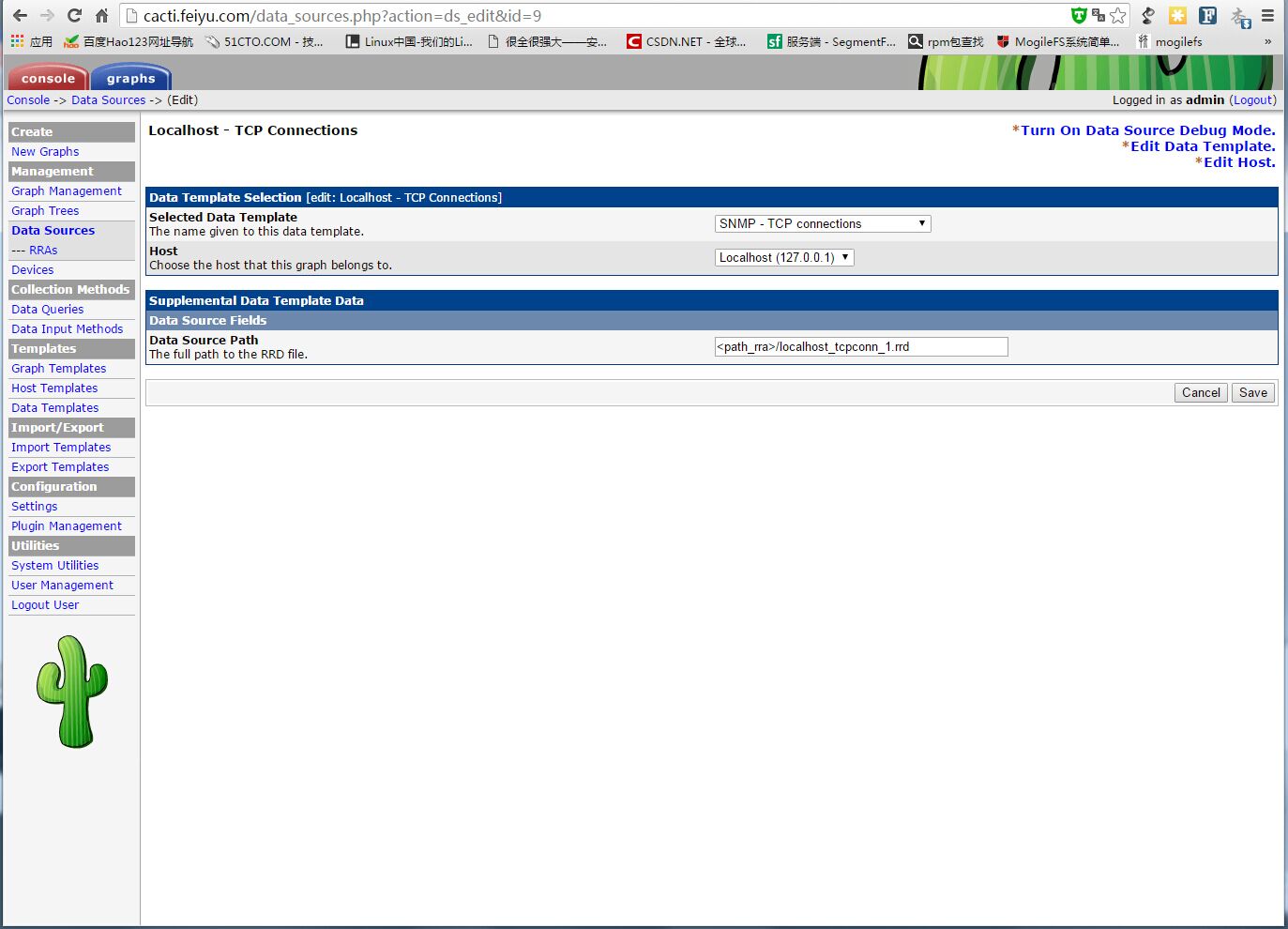

数据文件定义完成如下所示：

（5）然后创建模板，将模板应用到主机上就能生成图片了：

（6）然后添加图片格式：

图片格式添加完成后如下所示：

（7）然后点Graph Management关联设备：

（8）关联主机后并关联数据源：

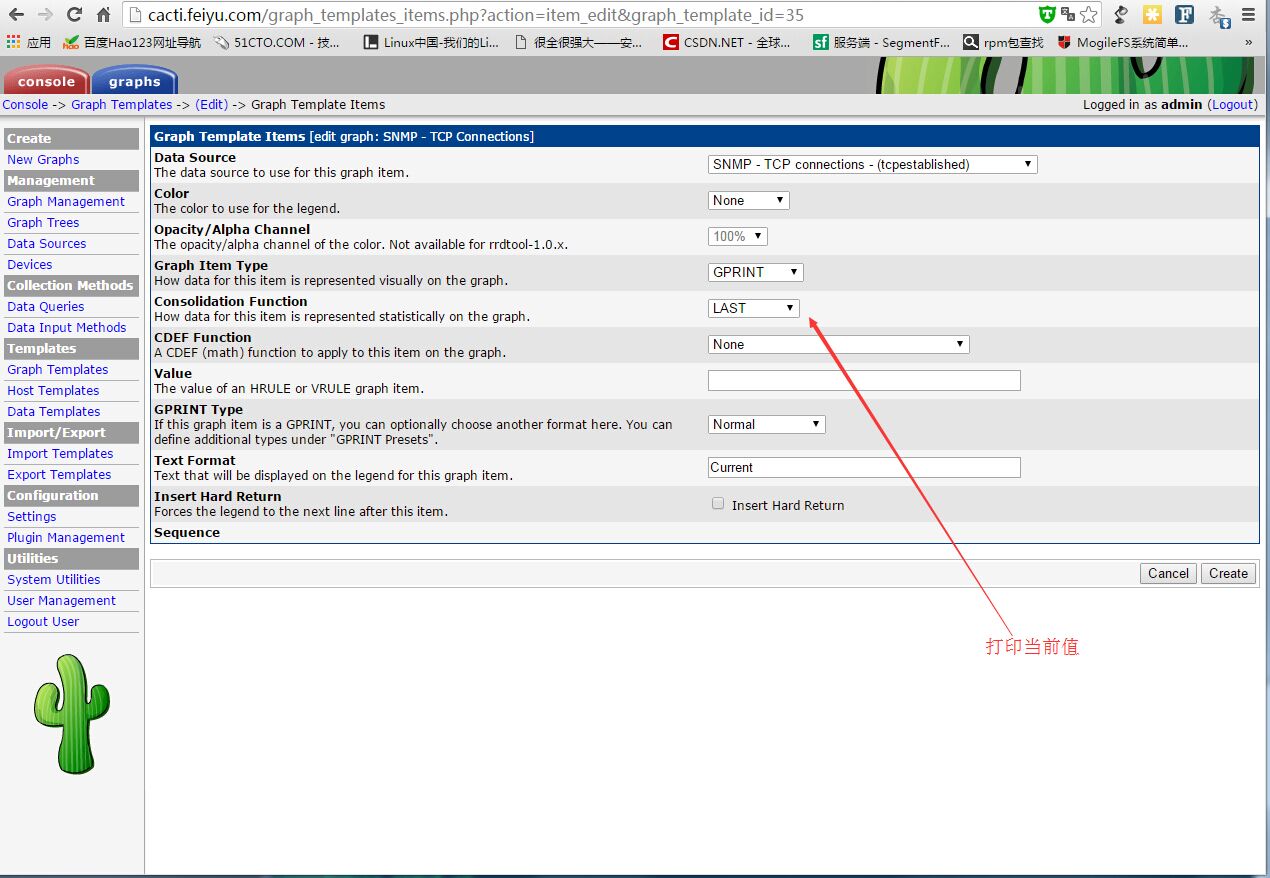

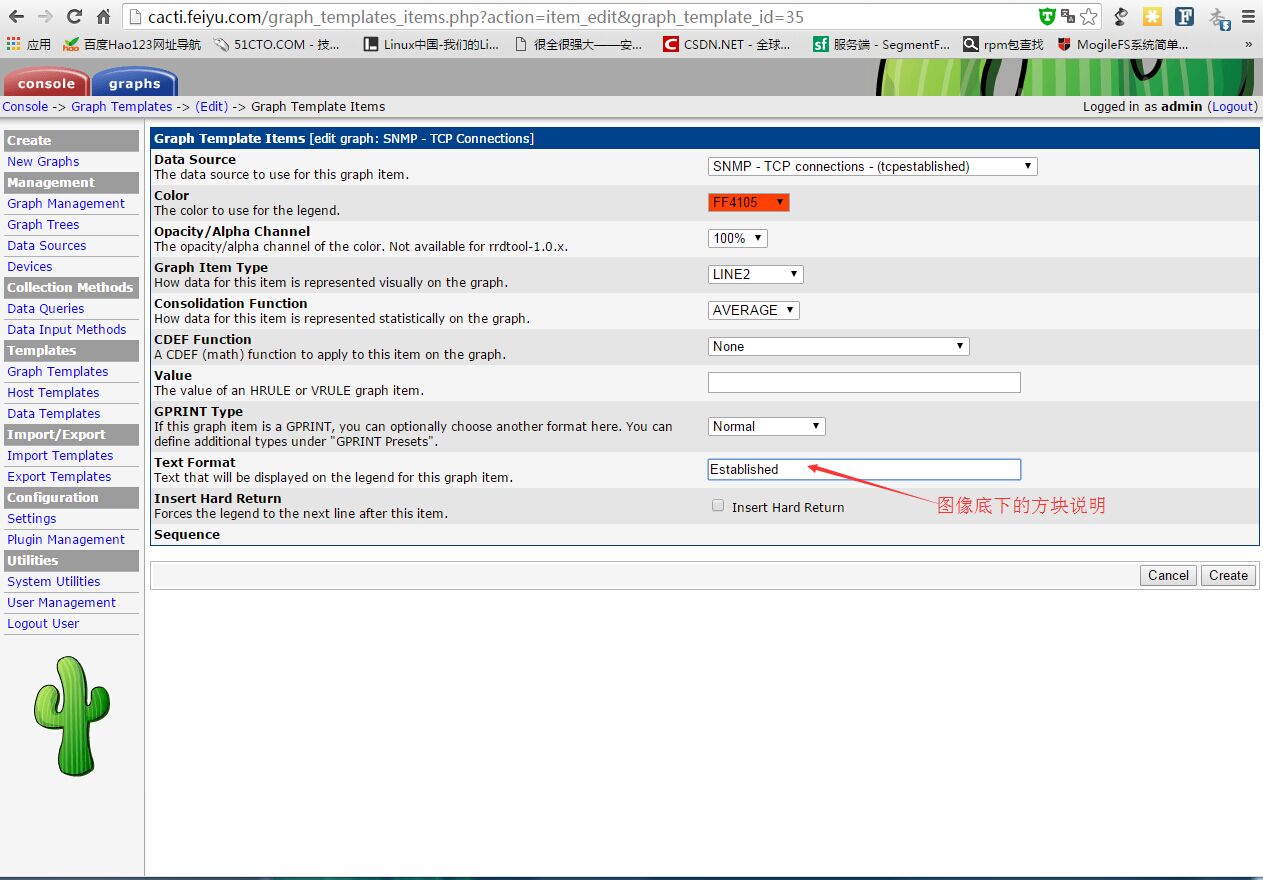

（9）然后再添加对图片的说明（图片下面的彩色方块）：Console -> Graph Templates -> (Edit) -> Graph Template Items，将Current，Average，Max都添加上去：

3.重新编辑脚本，添加多个监控指标

[root@cacti scripts]# vim tcp3.sh
#!/bin/bash
#
#$1:hostname or IP
#$2:snmp community(public)SNMPNETSTAT=/usr/bin/snmpnetstatTEMPFILE=`mktemp /tmp/$1_tcpconn.XXXXXXXXXX`
$SNMPNETSTAT -v 2c -c $2 -Can -Cp tcp $1 > $TEMPFILEESTABLISHED=`grep -i "ESTABLISHED" $TEMPFILE|wc -l`
TIMEWAIT=`grep -i "TIMEWAIT" $TEMPFILE|wc -l`
SYNRECEIVED=`grep -i "SYNRECEIVED" $TEMPFILE|wc -l`echo -n "established:$ESTABLISHED timewait:$TIMEWAIT synreceived:$SYNRECEIVED"[root@cacti scripts]# cp tcp3.sh /web/vhosts/cacti/scripts/

然后在浏览器中进行定义，定义的步骤与上面的相同的。

定义完成后的数据模板如下所示：

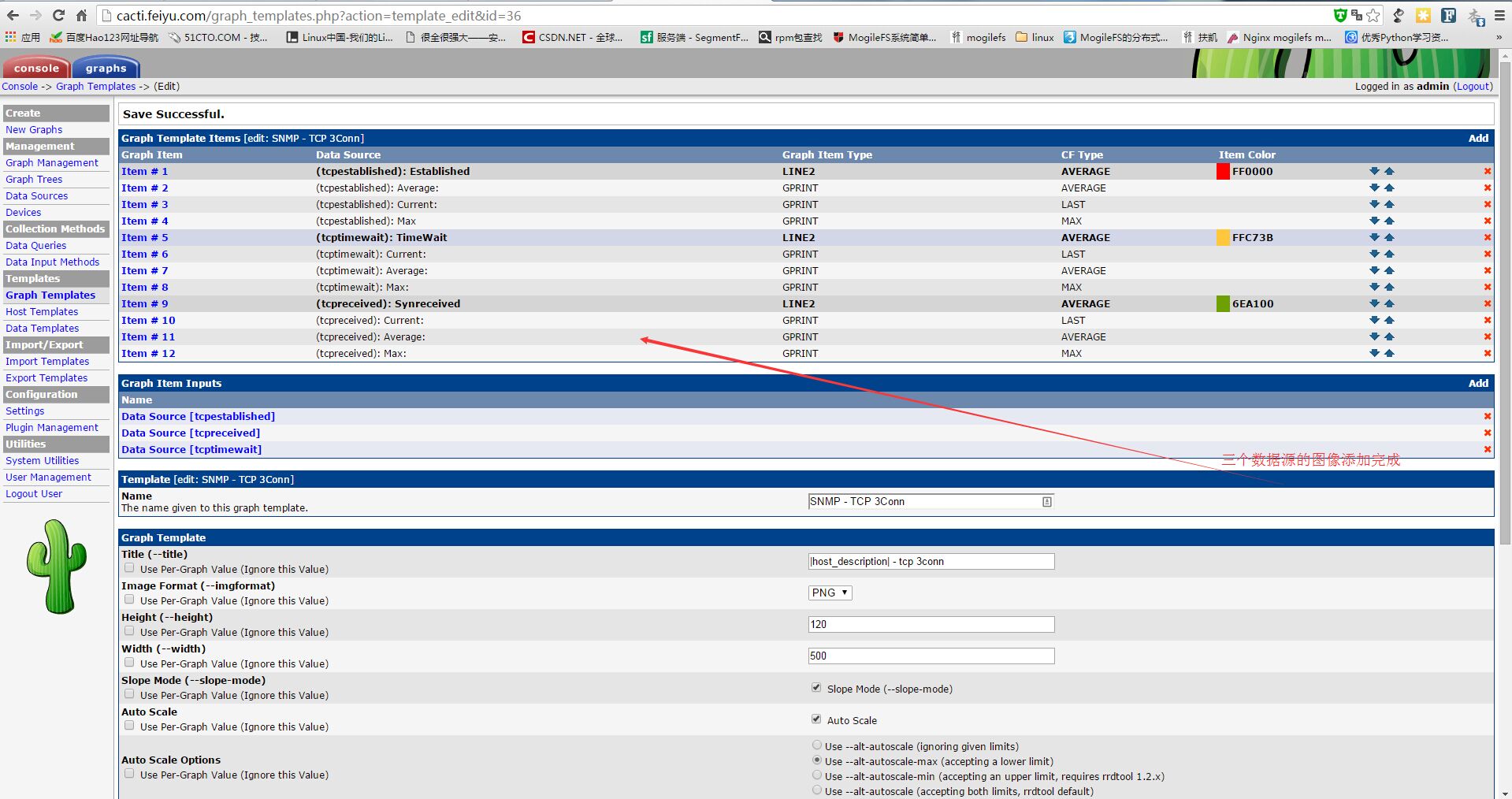

添加图像完成后如下所示：

最终生成的图像如下 ：
