webRTC原理及信令简介

WebRtc基本概念及协议介绍

术语

Signaling channel(信令通道)
a) 一种资源，使应用程序可以通过交换信令消息来发现，建立，控制和终止对等连接
b) 信令消息是两个应用程序相互交换以建立对等连接的元数据。该元数据包括本地媒体信息，例如媒体编解码器和编解码器参数，以及两个应用程序可能相互连接以进行实时流传输的可能的网络候选路径
c) 信令通道通常由信令服务器提供
Peer(对等节点)
a) 接入同一webrtc房间（逻辑划分的管理单元）的进行实时双向流传输的任何设备或应用程序
Session Traversal Utilities for NAT (STUN)
a) 一种协议，用于发现您的公共地址(公网IP)并确定路由器中可能阻止与对等方直接连接的任何限制条件
b) Stun服务由STUN服务器提供
Traversal Using Relays around NAT (TURN)
a) 通过打开与TURN服务器的连接并通过该服务器中继所有信息来绕过对称NAT限制的服务器
b) 当P2P链接建立失败，仍需要保证功能可用，这里就需要TURN服务器对所有数据进行中继。建立relay模式的链接
c) TURN服务由TURN服务器提供
relay模式即使用TURN服务
Session Description Protocol (SDP)
a) 一种描述连接的多媒体内容的标准，例如分辨率，格式，编解码器，加密等，以便一旦数据传输，两个对等方就可以相互理解
SDP Offer
a) 发起建立会话链接的SDP消息(主动发送方)，生成会话描述以创建或修改会话
b) 比如想要和一个对等节点建立链接。首先就得告诉对端，自身终端信息（分辨率，格式，编解码器，加密），而为了描述自身终端信息产生SDP 就被称为SDP offer
SDP Answer
a) answer SDP由响应者响应邀约者发送的offer SDP
b) Answer主要包含终端协商结果(answer端终端信息)。例如，如果offer中的所有音频和视频流都被接受
Interactive Connectivity Establishment (ICE)
a) 一个允许您的Web浏览器(webrtc终端)与对等方连接的框架
ICE Candidate(Candidate)
a) 一种能与对等方用来通信的一种方法(方式)

STUN TURN ICE如何工作

对等方A和B都使用webrtc对等双向媒体流的情况,通信流程(A呼叫B)
a) A的应用程序生成SDP offer

SDP offer包含有关A的应用程序想要建立的会话的信息，包括要使用的编解码器，这是音频还是视频会话等
还包含 ICE candidates，它们包含B应用程序尝试连接A应用程序需要用到的A的IP和port信息

b) A的应用程序向STUN服务器发出建立ICE候选者列表请求

A的应用程序收集ICE候选
服务器返回发起请求的公共IP地址和端口对。A的应用程序将每对添加到ICE候选列表中

c) A的应用程序向STUN服务器发出建立ICE candidates请求

A的应用程序收集ICE candidates
服务器返回发起请求A的公网 IP地址和端口对。A的应用程序将每对IP及端口添加到 ICE candidates中

d) A的应用程序通过信令通道将SDP传递给B的应用程序

WebRTC标准未指定用于此交换的传输协议。它可以通过HTTPS，安全WebSocket或任何其他通信协议执行
在此,B收到A的公网地址及端口

e) B的应用程序生成一个SDP Answer并发给A

B的应用程序遵循上一步中A使用的步骤：收集ICE candidates等。然后B的应用程序需要将此SDP Answer通过信令服务器返回给A的应用程序
在此,A收到B的公网地址及端口

f) A和B执行一系列连接检查

每个应用程序中的ICE算法都从对方SDP中收到的列表中获取ICE candidates IP /端口对，并向其发送STUN请求
果另一个应用程序返回了响应，则原始应用程序认为检查成功，并将该IP /端口对标记为有效的ICE候选者

g) 开始数据传输

如果任何一个应用程序都找不到通过连通性检查的IP /端口对，它们将向TURN服务器发出STUN请求以获取媒体中继地址
中继地址是一个公共IP地址和端口，用于转发与应用程序之间接收到的数据包并设置中继地址。然后将该中继地址添加到候选列表，并通过信令通道进行交换

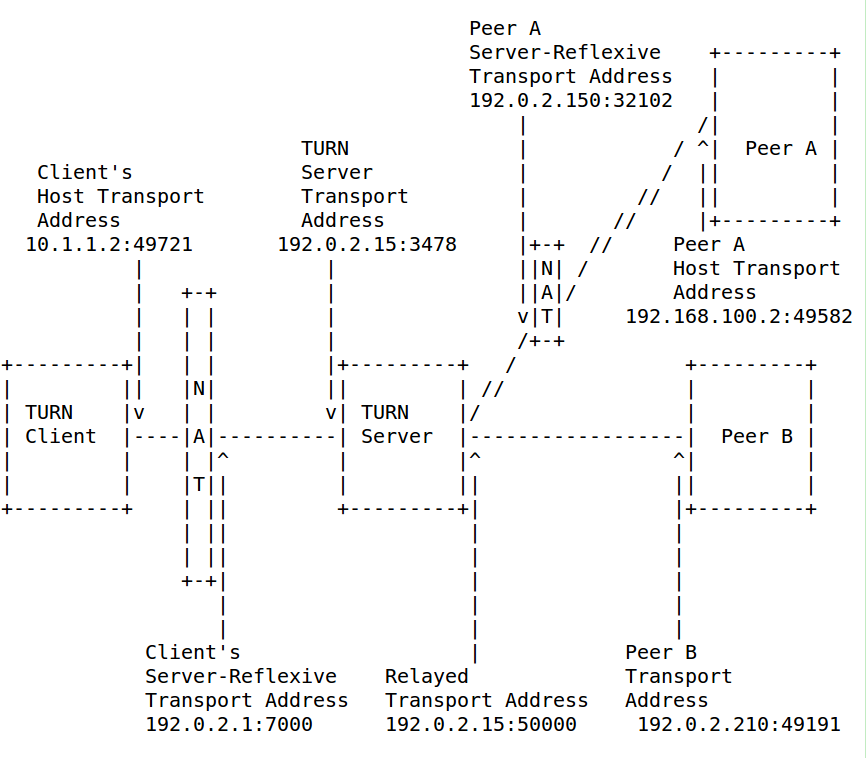

h) 结构图
在这里插入图片描述

丢包重传机制NACK

webRtc中，前向纠错(FEC)和丢包重传(NACK)是抵抗网络错误的重要手段

a) FEC在发送端将数据包添加冗余纠错码，纠错码连同数据包一起发送到接收端；接收端根据纠错码对数据进行检查和纠正
b) NACK则在接收端检测到数据丢包后，发送NACK报文到发送端；发送端根据NACK报文中的序列号，在发送缓冲区找到对应的数据包，重新发送到接收端。NACK需要发送端发送缓冲区的支持

SDP协商NACK

a) NACK是RTP层的反馈参数，在本端收集Codec属性时被一起收集，在SDP协商过程中，NACK属性被加到offer/answer中.
b) 接收端接收到offer后，跟随的NACK信息最终体现到jitterbuffer中，
c) NACK功能在SDP消息中的体现:a=rtcp-fb:125 nack(RTP报文丢失重传)
d) webRtc支持的其他丢包处理方法:a=rtcp-fb:104 nack pli(关键帧重传,当连续出现解码失败，或者长期没有解码输入，就通过RTCP报文发送请求IDR帧命令);
a=rtcp-fb:100 ccm fir(支持使用rtcp反馈机制来实现编码控制);
a=rtcp-fb:100 goog-remb(支持使用rtcp包来控制发送方的码流,goog-remb为google的拥塞控制处理算法)
e) 在webrtc中，重传包和正常包ssrc是不同的,两个ssrc可在SDP中体现,如:a=ssrc-group:FID 3463951252 1461041037(3463951252为正常的ssrc,后者为重传包的ssrc)

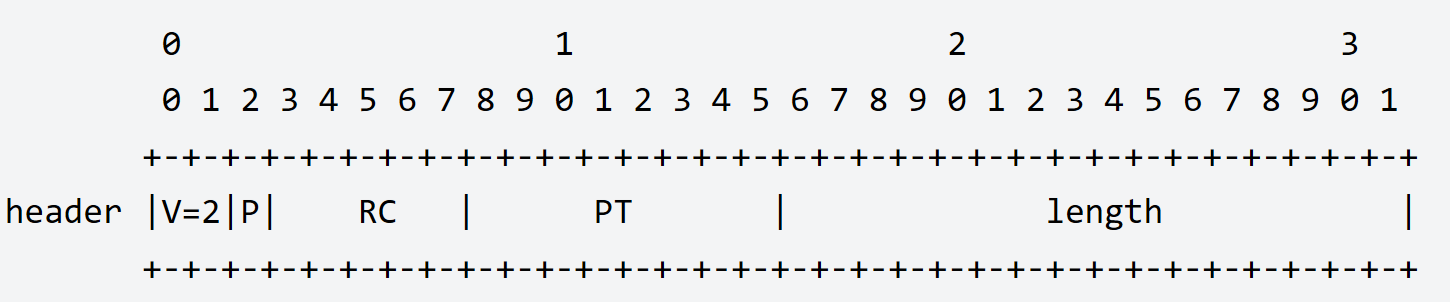

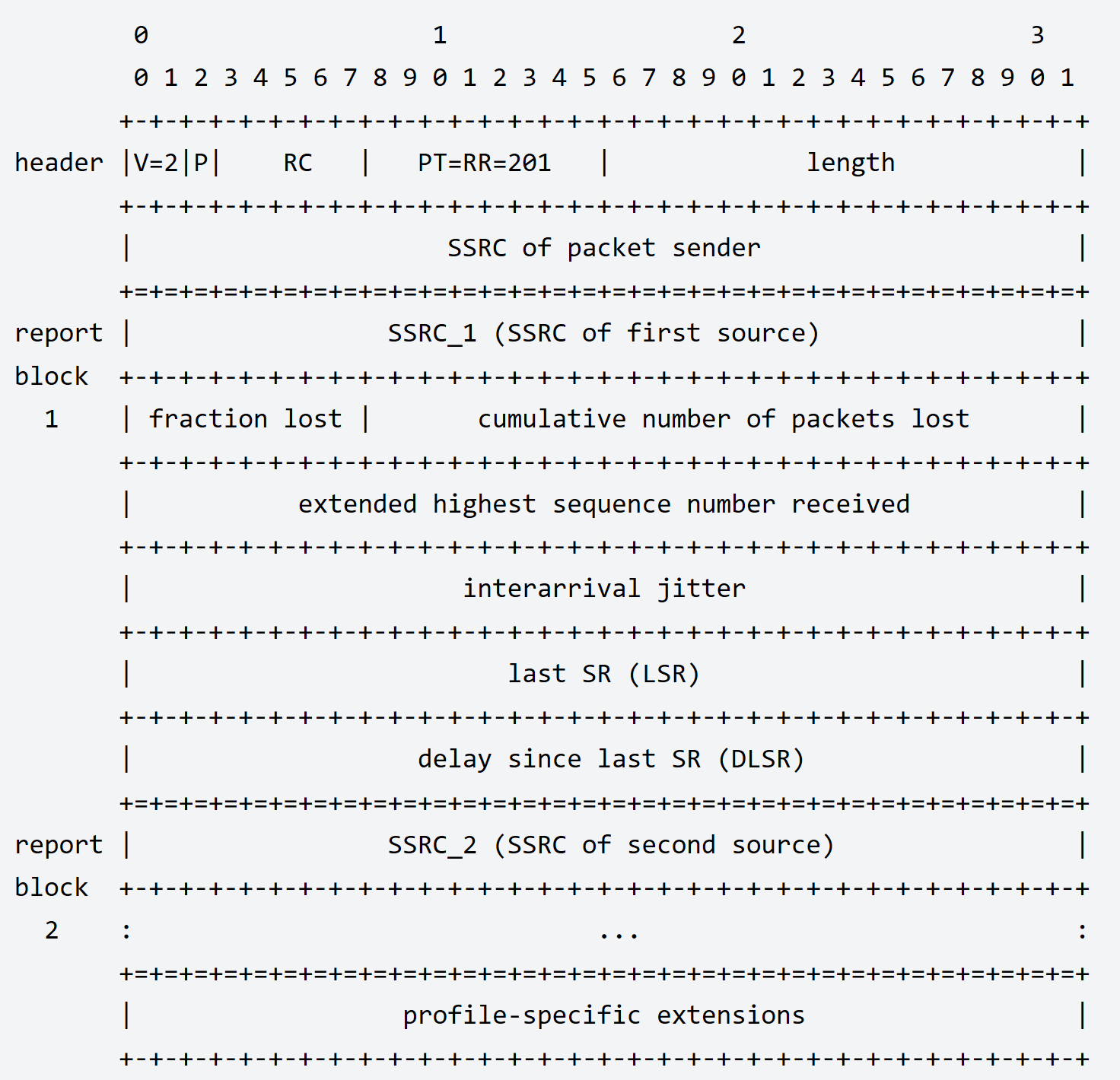

NACK报文格式(RFC5104[2])

a) NACK报文类型为205,是RTCP的扩展反馈报文(详见:RFC4585)
b) PT=205,FMT=1,Packet identifier(PID)即为丢失RTP数据包的序列号，Bitmao of Lost Packets(BLP)指示从PID开始接下来16个RTP数据包的丢失情况。一个NACK报文可以携带多个RTP序列号，NACK接收端对这些序列号逐个处理
c) NACK报文构造完成以后，发送到网络层。NACK报文是RTCP报文的一种，因此其发送、接收和分析遵循RTCP报文处理的一般流程

对NACK报文的处理

a) 接收端收到NACK报文后调用resendPacketOnNack()进行RTP数据包重发

主动丢帧情况
a) 帧不完整(该帧数据有丢失)
b) 该帧参考帧缺失(GOP中I帧或其他P帧丢失)
c) 报文不连续
RTX重传

a) RTX：发送端在新的SSRC上发送重传包或者冗余包
b) NACK、RTX是WebRTC里丢包重传策略，两个策略之间有一定的联系
c) 两者均需要通过sdp协商开启
d) 在发送端收到NACK后，要重发接收端丢掉的包，发送的模式有两种
1.RTX模式:在接收端通过SDP使能发送端的RTX以后，重发的包封装到RTX包里发送，RTX包与原RTP有不同的SSRC，这样有助于避免SRTP的重放攻击，也能让接收端更好的估算带宽
2.普通模式:在没有使能RTX时，发送端只是简单的重发原来的RTP包，这种模式会影响接收端的RTCP统计，比如会出现负的丢包率

WebRtc信令服务器

功能

1. 用于对端交换消息,消息类型有以下三种
  a) 会话控制消息:初始化/关闭，各种业务逻辑消息以及错误报告
  b) 网络信息:自身对外部可以识别的IP地址和端口
  c) 媒体能力:客户端能控制的编解码器、分辩率，以及它想与谁通讯

结构图

在这里插入图片描述
上图即为webRTC中各模块结构图，其中:

1. STUN server为peer提供自身网络信息获取功能
1. Relay server作为中继服务器在需要时为p2p对端提供数据流的中继转发
1. peer通过STUN server获取到自身的外网IP和端口后，通过信令服务器与对端交换信息，在得到对端的IP和端口后便可以开始建立连接

消息类型

网络信息

1. 用于两个客户端之间交换自身网络信息，webRTC使用ICE机制建立对端网络连接
1. ICE候选者
  a) 主机候选者:表示的是本地局域网内的 IP 地址及端口.建立连接时该候选是有最高优先级的，只有在本地不可达时才后尝试其他连接方式
  b) 反射候选者:表示的是获取 NAT 内主机的外网IP地址和端口.在主机候选者不可用时优先尝试该候选.
  c) 中继候选者:中继服务器的IP地址与端口.对于对称型NAT,是无法进行NAT穿透的，因此为了保证功能可用性，可使用中继服务器来进行数据转发.

媒体能力

1. 表明自身支持的媒体编解码器、音视频参数等信息
1. 如对h264视频流的描述如下:

    a=fmtp:96 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=42001f

profile-level-id=42001f

    Profile: 66(hex: 42)Level: 3.1(hex:1f)转成十进制，再除以10

packetization-mode=1,表示I帧会拆分成多个rtp包发送，对于264来说，rtp payload的第一个字节（0x7C）的低5bit为(11100)，十进制为28，
代表此nalutype为FU-A，多包封装类型

会话描述

1. 会话描述信息发生在双方交换信令的过程，主要包括音视频编解码器(codec)、主机候选地址、网络传输协议等.
1. 会话描述基于SDP协议.SDP（Session Description Protocol）是一种通用的会话描述协议，主要用来描述多媒体会话.

SDP协议

协议格式

1. SDP的格式由多个行组成，每个行都是type和value的组合

    <type>=<value>

其中:

：大小写敏感的一个字符，代表特定的属性，比如v代表版本
：结构化文本，格式与属性类型有关，UTF8编码
= :两边不允许存在空格
=* :表示是可选的

协议属性

1. 会话发起者标志:o=

    o=<username> <sess-id> <sess-version> <nettype> <addrtype> <unicast-address>

各字段含义如下：

username：发起者的用户名，不允许存在空格，如果应用不支持用户名，则为-。
sess-id：会话id，由应用自行定义，规范的建议是NTP(Network Time Protocol)时间戳。
sess-version：会话版本，用途由应用自行定义，只要会话数据发生变化时（比如编码），sess-version随着递增就行。同样的，规范的建议是NTP时间戳。
nettype：网络类型，比如IN表示Internet。
addrtype：地址类型，比如IP4、IV6
unicast-address：域名，或者IP地址.
如:

    o=- 1552284039 2 IN IP4 127.0.0.1

1. 会话名:s=
1. 连接数据:c=

格式如下:

    c=<nettype> <addrtype> <connection-address>

每个SDP至少需要包含一个会话级别的c=字段，或者在每个媒体描述后面各包含一个c=字段

nettype：网络类型，比如IN，表示 Internet。
addrtype：地址类型，比如IP4、IP6。
connection-address：如果是广播，则为广播地址组；如果是单播，则为单播地址

1. 媒体描述:m=

a) SDP可能同时包含多个媒体描述,格式如下:

    m=<media> <port> <proto> <fmt> ...

其中:

media：媒体类型。包括 video、audio、text、application、message等
port：传输媒体流的端口，具体含义取决于使用的网络类型（在c=中声明）和使用的协议(proto，在m=中声明)
proto：传输协议，具体含义取决于c=中定义的地址类型，比如c=是IP4，那么这里的传输协议运行在IP4之上。比如:

UDP：传输层协议是UDP
RTP/AVP：针对视频、音频的RTP协议，跑在UDP之上
RTP/SAVP：针对视频、音频的SRTP协议，跑在UDP之上

fmt：媒体格式的描述，可能有多个。根据 proto 的不同，fmt 的含义也不同。比如 proto 为 RTP/SAVP 时，fmt 表示 RTP payload 的类型。如果有多个，表示在这次会话中，多种payload类型可能会用到，且第一个为默认的payload类型

如:

    m=video 9 UDP/TLS/RTP/SAVPF 122 102 100 101 124 120 123 119

表示:媒体类型是视频，以SRTP传输流媒体数据，RTP包的类型默认是122,可能是102、100…

b) 对于 RTP/SAVP，需要注意的是，payload type 又分静态和动态两种类型,
其中动态类型在a=fmtp:字段里进行定义.
如:

    m=audio 9 UDP/TLS/RTP/SAVPF 111a=rtpmap:111 opus/48000/2a=fmtp:111 minptime=10;useinbandfec=1m=video 9 UDP/TLS/RTP/SAVPF 125a=rtpmap:125 H264/90000a=fmtp:125 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=42e01f

以上示例表示:

audio:动态类型是111,代表音频是opus/48000
video:动态类型是125,代表视频是H264/90000

1. 附加属性:a=
  a) 附加属性用于扩展SDP信息,其有两个作用范围:会话级别(session-level,描述会话信息)和媒体级别(media-level,用于描述媒体信息)

会话级别:在第一个媒体字段(media field)前，添加的a=字段表示该属性是会话级别的
媒体级别:在媒体描述m=字段后面可以跟任意数量的a=字段来对媒体描述进行扩展

b) 附加属性有两种格式

    a=<attribute>a=<attribute>:<value>

举例:

    a=group:BUNDLE 0 1 2a=msid-semantic: WMS myKvsVideoStream  //出现在地一个媒体字段前，表示为会话属性m=audio 9 UDP/TLS/RTP/SAVPF 111a=msid:myKvsVideoStream myAudioTrack  //在audio描述之后，表示为媒体属性a=ssrc:1624028672 cname:y+nHd0EHIUVB/bhE

1. 时间:t=

声明会话的开始、结束时间,格式如下:

    t=<start-time> <stop-time>

如果是0，表示会话没有结束的边界，但是需要在之后会话才是活跃(active)的。如果是0，表示会话是永久的

示例详解

    v=0o=- 1552284039 2 IN IP4 127.0.0.1s=-t=0 0/* 音视频传输使用多路复用，用同一个RTP通道进行传输 */a=group:BUNDLE 0 1 2/* WMS是WebRTC Media Stram的缩写，这里给Media Stream定义了一个唯一的标识符。一个Media Stream可以有多个track（video track、audio track），这些track就是通过这个唯一标识符关联起来的，具体见下面的媒体行(m=)以及它对应的附加属性(a=ssrc:) */a=msid-semantic: WMS myKvsVideoStream/* 本次会话包含音频，端口为9，使用UDP传输RTP的加密包，并使用SRTCP反馈机制来提高传输质量 */m=audio 9 UDP/TLS/RTP/SAVPF 111c=IN IP4 127.0.0.1/* 媒体流id和audio track id */a=msid:myKvsVideoStream myAudioTrack/* ssrc用来对媒体进行描述，格式为a=ssrc:<ssrc-id> <attribute>:<value> *//* cname用来唯一标识媒体的数据源,一个cname可以对应多个ssrc *//* a=ssrc-group:FID 790880351 2784909276,开启rtx机制会产生两个ssrc,前者是正常发送包的ssrc,后者是重发包的ssrc */a=ssrc:1624028672 cname:y+nHd0EHIUVB/bhEa=ssrc:1624028672 msid:myKvsVideoStream myAudioTracka=ssrc:1624028672 mslabel:myKvsVideoStreama=ssrc:1624028672 label:myAudioTrack/* RTCP采用的端口、IP地址 */a=rtcp:9 IN IP4 0.0.0.0/* ICE协商用到的认证信息 */a=ice-ufrag:KfFza=ice-pwd:gHFDvX6WFLF3fItsoHnQouiB/* 支持trickle，即sdp里面只描述媒体信息, 不会包含ice候选项的信息,如果candidate信息包含在SDP中，会以ice-candidate属性的形式添加 */a=ice-options:trickle/* DTLS协商过程的指纹信息 */a=fingerprint:sha-256 14:84:C6:68:91:EA:52:10:C0:3C:D9:2F:FA:6E:F7:80:B5:21:A5:4E:49:42:65:86:1C:13:98:85:32:0E:C0:D5/* 当前客户端在DTLS协商过程中，既可以作为客户端，也可以作为服务端 */a=setup:actpass/* 当前媒体行的标识符(在a=group:BUNDLE 0 1 这行里面用到，这里0表示audio),mid是身份标识 */a=mid:0/* 音频通道既可以用于发送，也可以用于接收 */a=sendrecv/* 启用多路复用，RTP、RTCP共用同个通道 */a=rtcp-muxa=rtcp-rsizea=rtpmap:111 opus/48000/2/* minptime表示最小打包时长为(ms),useinbandfec表示使用opus编码器内置的fec功能,在此还可以添加最大传输比特率、最大采样率等属性 */a=fmtp:111 minptime=10;useinbandfec=1/* 基于RTCP的反馈控制机制(NACK) */a=rtcp-fb:111 nackm=video 9 UDP/TLS/RTP/SAVPF 125c=IN IP4 127.0.0.1a=msid:myKvsVideoStream myVideoTracka=ssrc:1726440517 cname:y+nHd0EHIUVB/bhEa=ssrc:1726440517 msid:myKvsVideoStream myVideoTracka=ssrc:1726440517 mslabel:myKvsVideoStreama=ssrc:1726440517 label:myVideoTracka=rtcp:9 IN IP4 0.0.0.0a=ice-ufrag:KfFza=ice-pwd:gHFDvX6WFLF3fItsoHnQouiBa=ice-options:tricklea=fingerprint:sha-256 14:84:C6:68:91:EA:52:10:C0:3C:D9:2F:FA:6E:F7:80:B5:21:A5:4E:49:42:65:86:1C:13:98:85:32:0E:C0:D5a=setup:actpassa=mid:1a=sendrecva=rtcp-muxa=rtcp-rsizea=rtpmap:125 H264/90000/* h264格式的fmtp描述:a) profile-level-id:Profile: 66(hex: 42)Level: 3.1(hex:1f)转成十进制，再除以10b) packetization-mode=1:表示I帧会拆分成多个rtp包发送，对于264来说，rtp payload的第一个字节（0x7C）的低5bit为(11100)，十进制为28，代表此nalutype为FU-A，多包封装类型*/a=fmtp:125 level-asymmetry-allowed=1;packetization-mode=1;profile-level-id=42e01fa=rtcp-fb:125 nackm=application 9 UDP/DTLS/SCTP webrtc-datachannelc=IN IP4 127.0.0.1a=rtcp:9 IN IP4 0.0.0.0a=ice-ufrag:KfFza=ice-pwd:gHFDvX6WFLF3fItsoHnQouiBa=fingerprint:sha-256 14:84:C6:68:91:EA:52:10:C0:3C:D9:2F:FA:6E:F7:80:B5:21:A5:4E:49:42:65:86:1C:13:98:85:32:0E:C0:D5a=setup:actpassa=mid:2a=sctp-port:5000

candidate (rfc5245)

1. candidate信息是peer向STUN server获取到的自身的网络信息，体现了自身的内网或公网ip和port,还表明了该候选地址的属性(rely,host,srflx)
1. candidate信息包括type,foundation,base,component id,transport,priority等字段
  a) type:候选类型，具体有host(主机),srvflx(服务器反射),relay(中继),prflx(对端反射)
  b) foundation:用于标志和区分来自同一个stun的2个candidate
  c) base:指candidate的基础地址,srvflx address的base是本地host address,host address和relay address的base是自身
  d) component id:传输媒体的类型,1代表RTP,2代表RTCP
  e) transport:传输协议
  f) priority:该candidate的优先级，根据的type优先级高低一般如下顺序:host > srvflx > prflx > relay
1. 示例

    {"candidate":"candidate:0 1 udp 16777215 52.27.201.74 49642 typ relay raddr 0.0.0.0 rport 0 generation 0 network-cost 999","sdpMid":"0","sdpMLineIndex":0}其中:foundation为0;component id为1,表示媒体采用RTP协议;transport为UDP;priority为16777215;公网映射地址为52.27.201.74:49642;type为relay;base为0.0.0.0:0;sdpMid字段同SDP中a=mid:0属性,指定了与候选对象关联的媒体组件的媒体流标识标记;sdpMLineIndex表示SDP中m行的索引，从0开始，用于描述与候选对象关联的媒体.

资源链接

bundle
https://tools.ietf.org/html/draft-ietf-mmusic-sdp-bundle-negotiation-54
msid
http://tools.ietf.org/html/draft-ietf-mmusic-msid
rtcpfb
a) https://tools.ietf.org/html/rfc5124
b) https://webrtc.org/experiments/rtp-hdrext/transport-wide-cc-02/
candidate
a) https://tools.ietf.org/html/rfc5245#appendix-B.3
b) https://developer.mozilla.org/en-US/docs/Web/API/RTCIceCandidate/sdpMLineIndex
