555定时器

美国signetics公司1972年研制，取代机械式定时器，因为输入端有3个5k欧的电阻得名

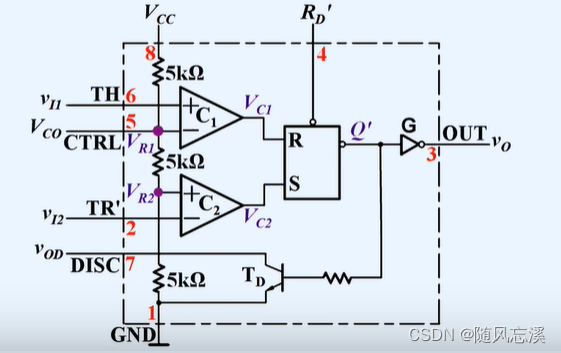

电路结构

• 输入引脚

• 输出引脚

  1.因为要接电容，电流较大，需要用oc门进行输出
  2.需要接上拉电阻接vcc
• 功能引脚

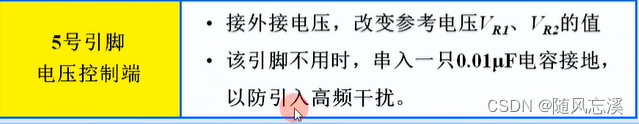

5号引脚对参考电压的影响

• 无控制


  3个电阻将vcc三等分

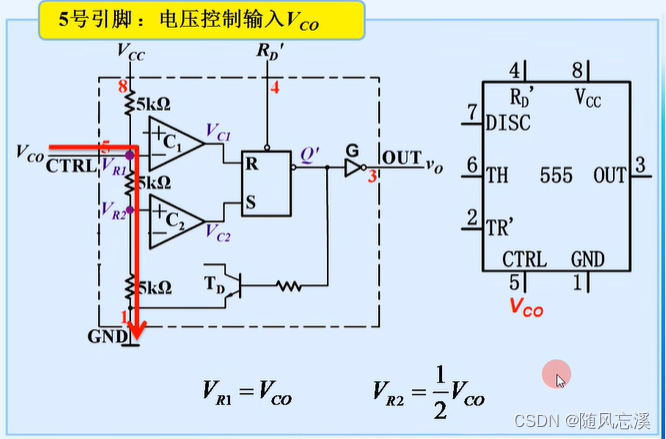

• 输入Vco

工作原理

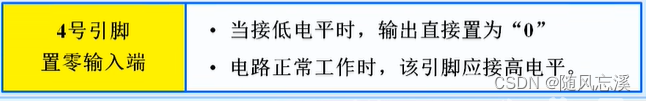

• rd非 = 0

  1.sr锁存器反相端输出为高
  2.三极管导通


  3.oc门经过导通的三极管接地
• rd非 = 1(输入1比参考电压大，输入2比参考电压小)


  1.输入都为1

  2.三极管截至

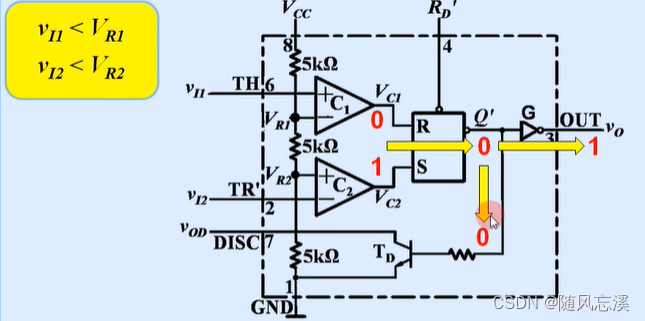

• rd非 = 1(输入1比参考电压小，输入2比参考电压小）

  1.三极管截止
• rd非 = 1(输入1比参考电压大，输入2比参考电压大）

• rd非 = 1(输入1比参考电压小，输入2比参考电压大）

  1.保持状态

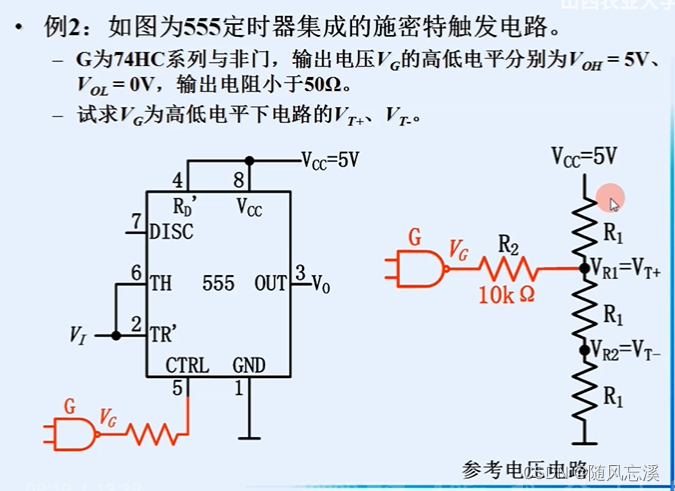

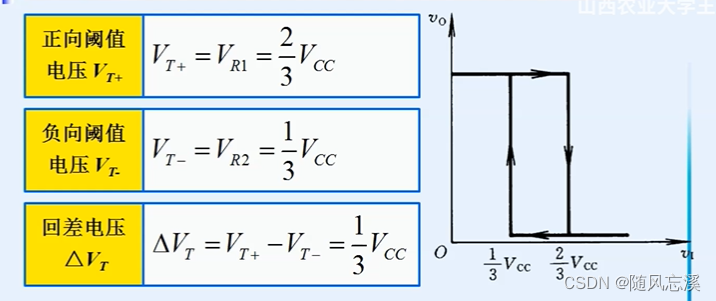

接成施密特触发器

• 电路结构

• 电路分析

1.输入从0开始上升

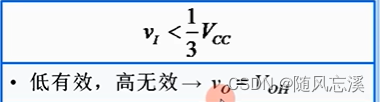

2.小于1/3vcc时低位比较器有效

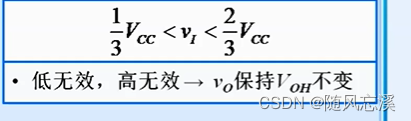

1.低位比较器无效，高位比较器无效

1.电路跳变为低电平输出


1.电平跳变为低

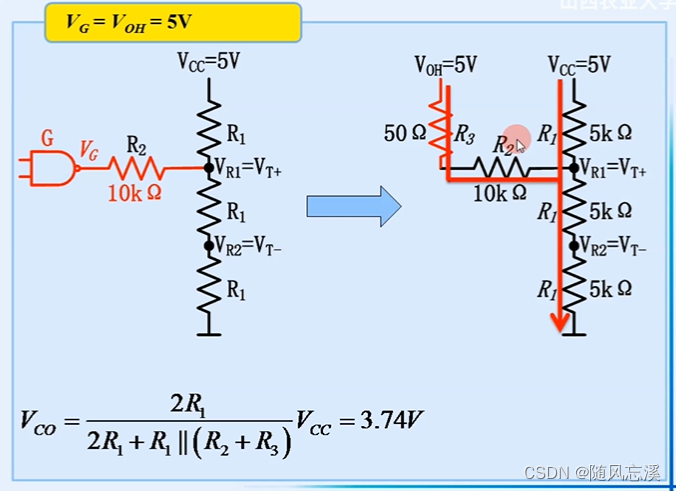

如果需要改变阈值电压和回差电压，就接入vco



画出内部电路图

与非门低输出等效
下端两个都接地

高电平

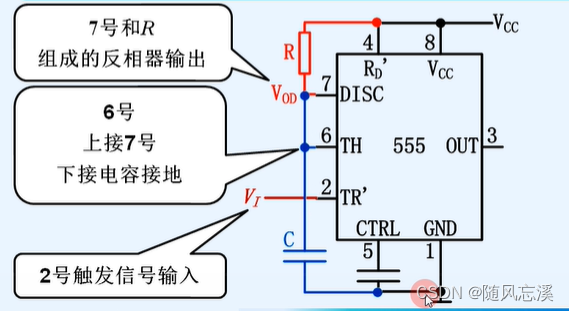

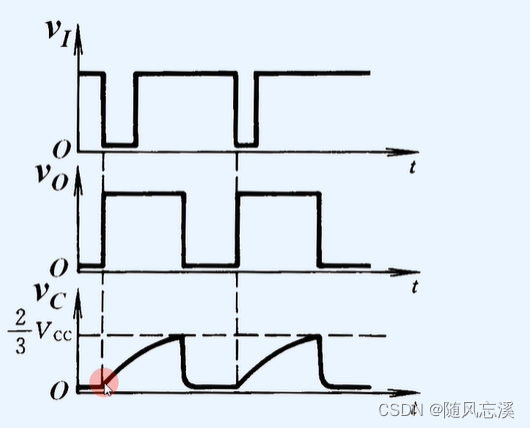

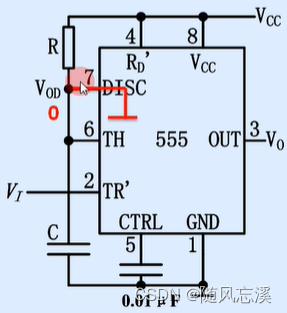

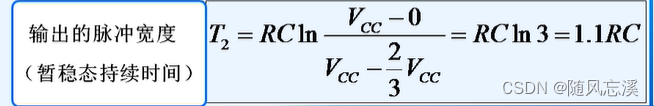

接单稳态电路

• 假设输出为高低位无效
  1.三极管截止，disc接地，将vod拉低
  2.外接电阻的作用是限流，避免短路
  3.th端也被拉低高位比较器无效输出0
  4.输入为高低位比较器无效，保持状态

  5.电容c无充放电
• 假设输出为低低位无效
  1.三极管先截止，电容充电
  2.th被拉高，高位有效，输出会变低，三极管会导通
  3.导通后被拉低，电容放电
  4.th电位逐渐降低
  5.低于vth时，高位无效，保持直到电容放电完成
• 低位有效
  1.低位有效，原本低电平输出拉高（突变态）
  2.三极管截止，电容充电（暂稳态）
  3.th电位上升到vt+，高有效，低也有效，低电平优先级高，输出不变（非正常工作）
  4.触发脉冲消失，高有效，低无效，输出低通（突变态）


  电容放电时电阻小，所以放电非常快

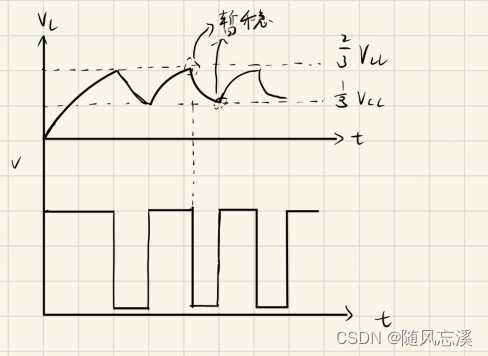

组成多谐震荡电路

• 原理

• 初始态
  1.电容无积累，两端电压低
  2.低位有效，高位无效
  3.输出高止
  4.电容开始充电
• 电容充到vt-以上
  1.低位无效，高位无效
  2.保持
  3.电容继续充电
• 电容充到超过vt+
  1.高有效，低无效
  2.输出低通
  3.电容放电
• 电容放电到vt-
  1.低有效，高截止
  2.高截止
  3.电容充电

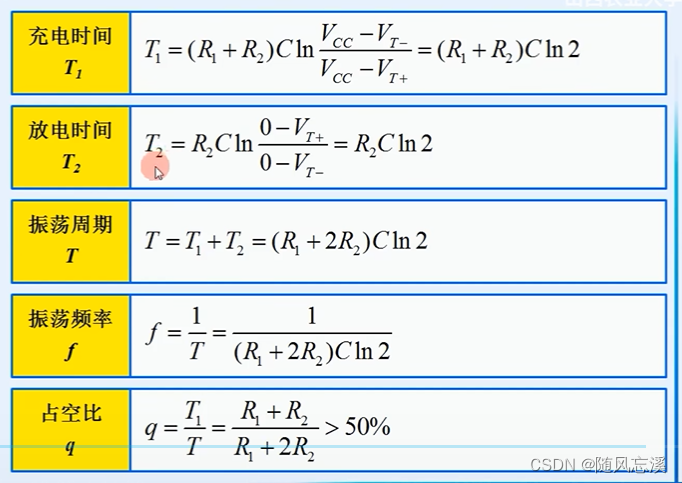

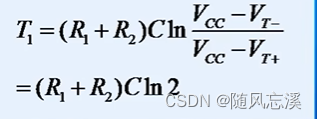

• 充电时间

• 放电时间
• 三极管导通电阻忽略

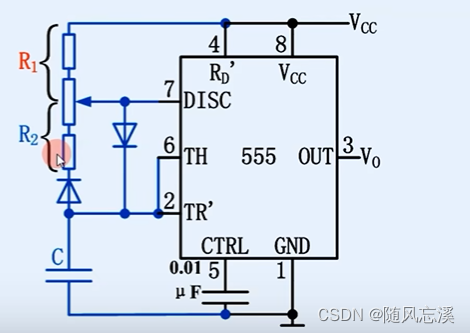

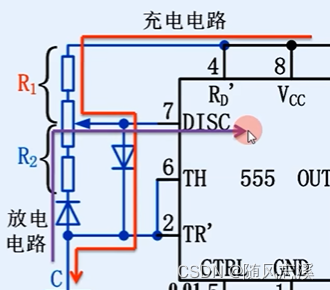

• 占空比可调

  1.二极管改变充放电回路


  图源来自b站王文俊老师ppt
