简单嵌入式系统软件架构

本文为原创，以下链接有比较及时的更新：
https://www.yuque.com/docs/share/334f4a3d-2974-49db-8f68-4db6601a0d21?# 《简单嵌入式系统》

引言

本文描述的内容，适用范围是简单嵌入式系统。举一些可能不恰当的例子，如手环、蓝牙温湿度传感器、小家电这一类产品的软件复杂程度，在我看来，就是一个简单嵌入式系统可把控的。

基于此，提到简单嵌入式系统的软件架构，我脑海中立马浮现这样的画面：

在这里插入图片描述

看到这张图，不同的人，可能会有不同的感受：有的高手能一眼看破，能马上进行万千补充、引申；有的会心领神会，从而期待后面的内容；而有的，可能会一头雾水，或懵懵懂懂。

就本人而言，我当前的技术水平是能用代码将这张图构建的相对稳定、完整；期望有一天，我（或我们）能站在万米高空俯视这张图，一眼看破框图背后的种种玄机，轻松写意地构建出一个个优雅的嵌入式系统软件。

回归正题，为什么要进行以上框图所示的层次划分？我是这么考虑的：

关于硬件层：

一般会说，设计该层次的目的在于封装掉硬件的细节，使在其上层的软件具备跨平台的移植性。不过在我看来，想要做到这点其实非常困难。就本人所在领域（BLE芯片）的开发而言，固件工程师一般都会在芯片厂商提供的 SDK 的基础上进行开发。换芯片、换 SDK，几乎不可能只靠修改硬件层就能完成适配。

因此，在我看来，设计该层次的主要目的是为了方便维护，统一管理。通过对硬件相关的软件模块进行一定的抽象，我们能找到他们之间的一些共性：

比如，对硬件的操作，一般都会有一个初始化、工作、解初始化流程。因此，接口设计上，会有：

void xxx_init(param);void xxx_start(param);void xxx_pause(param);void xxx_deinit(param);或者：void xxx_init(param);void xxx_send(param);void xxx_recv_cb_register(param);void xxx_deinit(param);

又比如，将片内外设的 IO 接口、外设配置单独列在一个头文件中，方便进行统一的 IO 口、外设的适配：

#ifndef __XXX_COMMON_H__
#define __XXX_COMMON_H__#include <stdint.h>
#include <stdbool.h>#include "iic.h"
#include "spi.h"/*****************************************iic configuration
*****************************************/
#define XXX_IIC_IO_SDA_PORT
#define XXX_IIC_IO_SDA_PIN
#define XXX_IIC_MODE/*****************************************spi configuation
*****************************************/
#define XXX_SPI_IO_CS_PORT
#define XXX_SPI_IO_CS_PIN
#define XXX_SPI_MODE#endif // __XXX_COMMON_H__

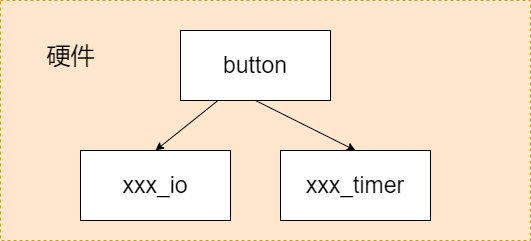

该层次各个模块的职责范围，应只是进行单纯的硬件操作。有多纯？比如，对于 IO 口按键，在该层次，IO 口模块应只提供 IO 口的初始化、读写、中断配置等功能，而不应该提供比如短按、长按、双击等动作触发功能。因为按键长按等动作的实现，需要调用两个该层次的软件模块：io_driver 和 timer_driver，这会导致层次内模块和模块之间产生了依赖，如图：

在这里插入图片描述

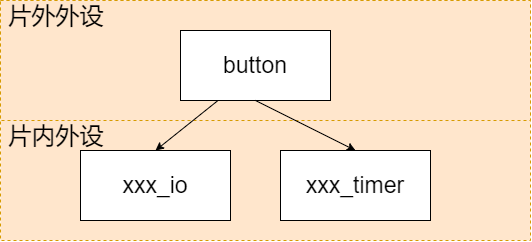

同层次，模块和模块之间不要产生依赖，这个可以理解，但上面这个图，好像没什么问题啊，我们可以把硬件层分成两个层次：片内外设和片外外设？

在这里插入图片描述

是可以的。

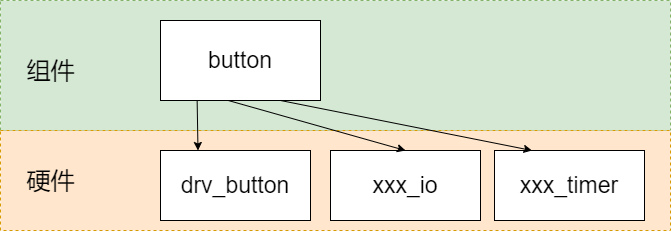

但这里还有另外一个思路：在同一个层次内，我们仍然可以区分片内外设和片外外设，但可以通过一些 C 语言技巧来让他们不产生依赖，从而可以不用再分出一个层次。还是以按键功能为例，最终我们要实现的效果的框图是：

在这里插入图片描述

以上四个软件模块，可以假设其功能为：

button：和系统的消息总线对接、根据底层的按键事件，向系统发送按键消息。

drv_button：实现按键的触发、消抖、短按、长按等逻辑，并在各个节点产生回调。

xxx_io：配置寄存器，提供 IO 口的读、写、中断配置等操作

xxx_timer：配置寄存器，提供 timer 寄存器的配置等操作

把按键逻辑抽象出来，做到不对 io 和 timer 产生依赖，有一个好处：为上层的 button 组件兼容各种按键类型提供便利。button 组件可以随意地组合 io, timer, 各种按键逻辑（IO 按键，触摸按键，矩阵键盘等），统一进行管理。

另外，从硬件层的角度，在编写 drv_button 的时候，也不需要为未来可能的应用过多的考虑，在接口的灵活性设计上花费精力。

综上，对于下面这两种层次架构：

在这里插入图片描述

其优缺点，我的理解是：

前者的 drv_button 的应用比较难。因为需要 button 组件自己、结合 timer 和 io 来实现完整的功能。后者的 drv_button 功能相对完善
前者相对比较灵活。button 组件可以相对随意地组合 drv_button, io, timer。后者在某些场景下，可能会导致重写 drv_button。举个例子，drv_button_1 用到了 io1, drv_button_2 也用到了 io1, 这时候，编写 drv_button 的工程师就得考虑 io 1 被复用的场景，否则会导致 drv_button 需要重写。
前者的层次架构简单

简而言之，前者在应对未来的需求改动上，比较有优势；后者适用于需求比较固定的场景，它的实现相对简单且符合直觉（一般人自然而然就会这么写）。

两者的示例代码如下：

。。。

好吧，第一个图片里的架构有点写不出来。。。感觉这里有点过度设计了。

写不出来的原因主要是：在不直接引用 xxx_timer 的情况下，比较难抽象出 drv_io_button/drv_matrix_button 模块的逻辑；因为 drv_xxx_button 的实现和和 xxx_timer 模块息息相关（也和 xxx_io 模块的使用关联性比较大），上层的 button 模块需要了解比较多 drv_xxx_button 模块的内在逻辑才能比较好的应用它们；这给上层模块造成了过大的负担。并且，在这种架构下的 button 模块的实现，会随着需求的增加而变得过于庞大和复杂。

其实，上文中对于“片内外设”层，和“片内外设”层的概念的抽象，对于简单嵌入式系统来说也是一个没有必要的行为。

行文至此，我应该把前面的内容删除部分的，不过也可以保留着作为一种思路历程的记录。

经过反思，由于有 “drv_io_button” 和 “drv_matrix_button” 两种按键驱动的需求，对于按键功能的实现，有如下设计：

在这里插入图片描述

见上图，增加了 “bsp_button” 模块，用于抽象出硬件驱动的一些共性，屏蔽底层硬件实现的细节，从而为上层提供一个简单应用的接口（外观模式）。

反思后的架构示例代码如下：

硬件层实现示例代码

bsp_button

该模块主要为了封装低层的硬件实现细节，向上层提供一个简单的接口。

采用自顶向下的设计思想，先把接口写出来，然后再根据这个接口来写低层的实现代码。

接口有：

/* bsp_button.h */#define BSP_EVT_ID_BTN_BASE         0x0100enum bsp_evt_id_btn_e
{BSP_EVT_ID_BTN_INVALID = BSP_EVT_ID_BTN_BASE,BSP_EVT_ID_BTN_SHORT,BSP_EVT_ID_BTN_DOUBLE,BSP_EVT_ID_BTN_LONG,BSP_EVT_ID_BTN_CONTINUE,
};typedef struct bsp_btn_evt_param_s
{uint8_t type;                               // 0：io button, 1: matrix buttonuint8_t state;                              // 0: released, 1: presseduint16_t number;                            // sequence number of the buttons
} bsp_btn_evt_param_t;typedef struct bsp_btn_evt_s
{uint16_t                evt_id;             // bsp_evt_id_btn_ebsp_btn_evt_param_t*    p_evt_param;        // bsp_btn_evt_param_t
} bsp_btn_evt_t;typedef void (*bsp_btn_evt_hanlder_t)(bsp_btn_evt_t);uint8_t bsp_button_init(bsp_btn_evt_hanlder_t);uint8_t bsp_button_deinit(void);uint8_t bsp_button_enable(void);uint8_t bsp_button_disable(void);

此处采用“事件回调”的方式来和上层对接，上层只需要注册一个回调函数给到该模块，便可“坐等”各种事件的通知，然后再根据各种事件做相应的处理。

有一些细节、思路：

一、以下关于事件的定义
事件的参数使用的是 void * 类型，主要考虑到之后的扩展性。
typedef struct bsp_btn_evt_s
{
uint16_t evt_id; // bsp_evt_id_btn_e
void* p_evt_param; // bsp_btn_evt_param_t
} bsp_btn_evt_t;
目前该接口不能支持两个或以上按键同时按下的情况；

但当未来有这种需求时，可再增加一些按键事件 ID，并另外定义一种事件参数类型来添加。

二、关于 BSP_EVT_ID_BTN_BASE
当 BSP 模块增多（如 bsp_spi, bsp_iic）时，可通过不同的 BASE 来区分不同模块并在考虑增加一个 bsp_config.h 文件来统一定义、管理

三、bsp_btn_evt_param_t 中的 number 参数
用于标识不同的硬件按键。是 bsp_button 这个模块的核心！
从宏观上来观察这个模块，它完成了具体的“硬件按键”到抽象的“按键事件”的映射；
上层在应用这个模块的时候，可以再把“按键事件”映射为“系统消息”（也是上层（app_button 组件）的核心功能）；
以此形成层层映射，由底至上搭建成套的基于“事件回调”机制的软件架构。

drv_io_button

关于组件层：

组件，顾名思义、组成部件。理想状态下，更换某个组件，应该像更换一个积木一样直观、简单；但现实往往是，需要像治疗癌症一样，清除掉一个癌细胞，损伤一片好的细胞。组件接口的设计是一门艺术，大神抽象出来的组件接口令人叹为观止。而有的人嘛，一个组件就是一个项目……

关于组件接口的设计，我的思考是：
