缘起

由于工作原因，小弟需要调试和测试AM335x上的AT070TN83这块7寸的显示屏。查datasheet发现他的格式为RGB666,所以想着制作一张RGB666的BMP格式的图片，结果发现BMP常见为RGB888和RGB565,没有RGB666这种格式的BMP图片.



之前用的测试方法是：

cat xxx.bmp > /dev/fb0



由于RGB666没有bmp格式的，今天在网上找了一圈，最后发现了一个LCD的图片制作神器Image2lcd，居然可以生成RGB666格式的二进制文件。





使用：

cat xxx.bin > /dev/fb0

便可以测试



生成RGB666图片

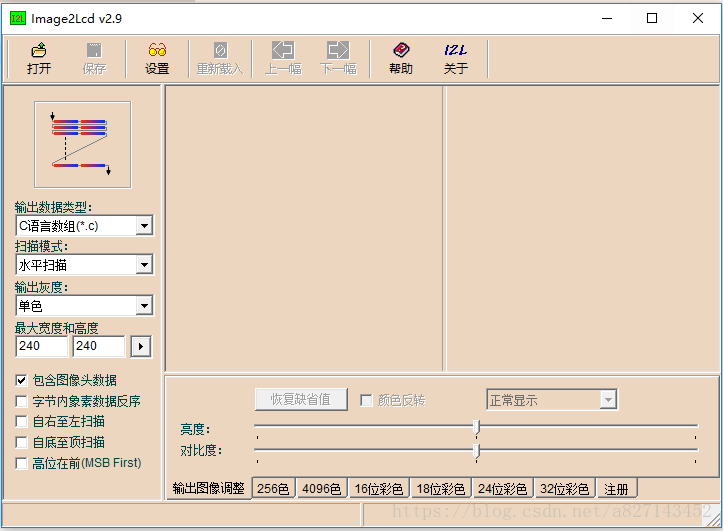

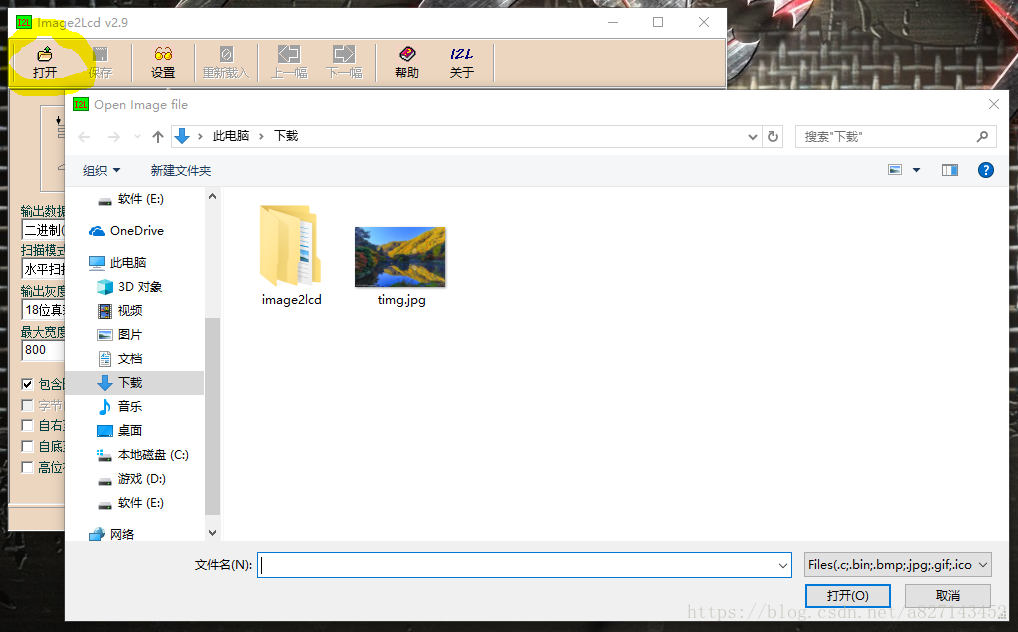

打开一张想要转化为RGB666的图片

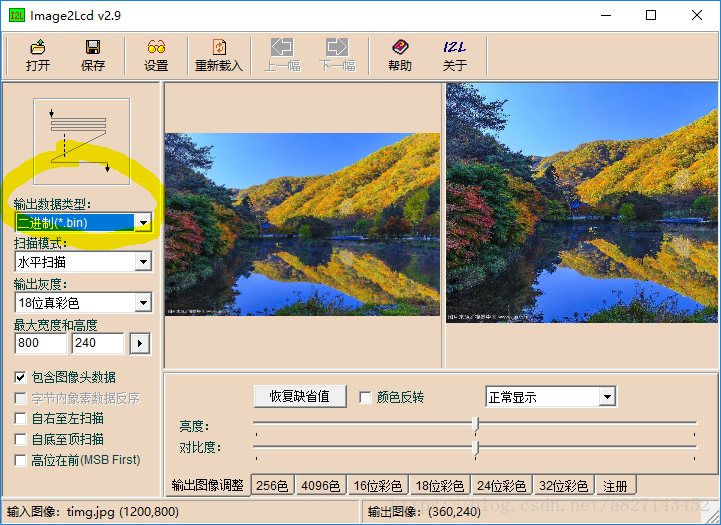

选择输出数据为二进制（注意不是bmp而是二进制）：

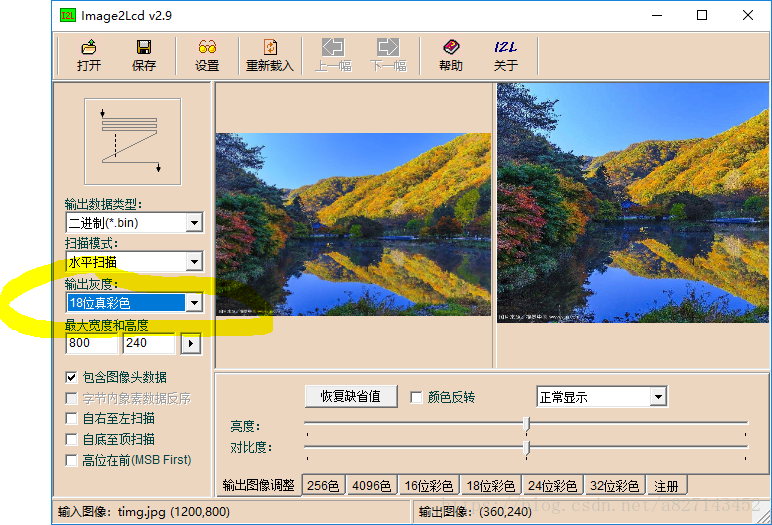

选择输出灰度为18位真彩色，即RGB666

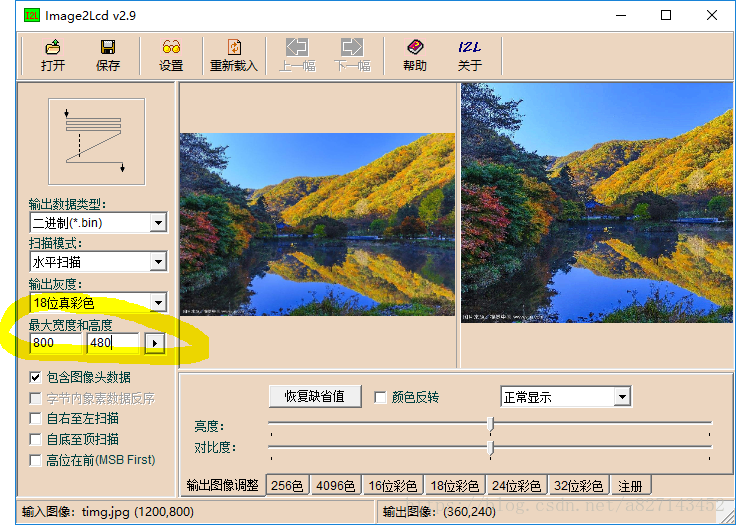

根据自己的LCD的分辨率选择最大宽度和高度，我的是800x480：

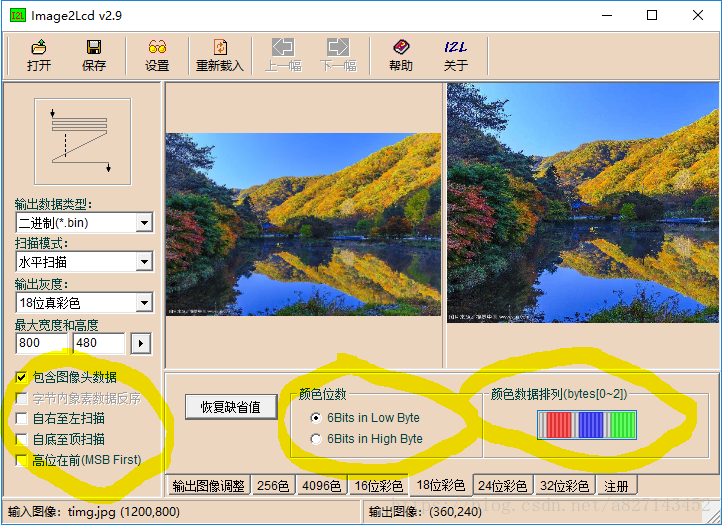

选择18位彩色选项卡：





根据LCD选择颜色数据排列，如果不知道可以都生成一张在板子上试出来，我的是RBG排列格式：







点击保存，生成图片：





测试方法

将生成的test.bin文件拷贝至开发板上，开机进入根目录执行以下命令：



cat test.bin > /dev/fb0





LCD便会显示图片，如果花屏请确认你的LCD屏的是RGB666还是RGB888还是RGB565，如果颜色不对请重新调整RGB顺序。





下载地址

https://pan.baidu.com/s/1sjmLaDPe27iBDGgr43gu8g
