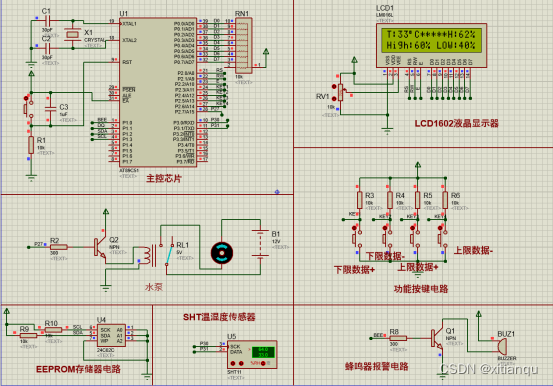

基于51单片机的简易自动灌溉系统如下图所示。

系统的主要构成

主控核心：AT89C51.

显示器：LCD1602.

输入设备：独立按键（4个）.

水泵控制：继电器控制.

外部数据存储：EEPROM.

温湿度传感器：SHT11.

报警装置:蜂鸣器.

        LCD1602显示器的第一行显示的是当前的温度和湿度，第二行显示的是湿度的正常区间。

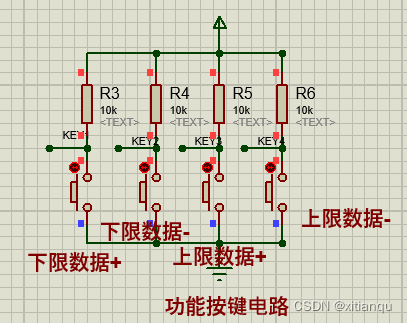

        湿度正常区间的上下限可以通过4个独立按键进行修改，修改后的数据会存储在外部的EEPROM芯片24C01中，以便达到掉电保存的功能。

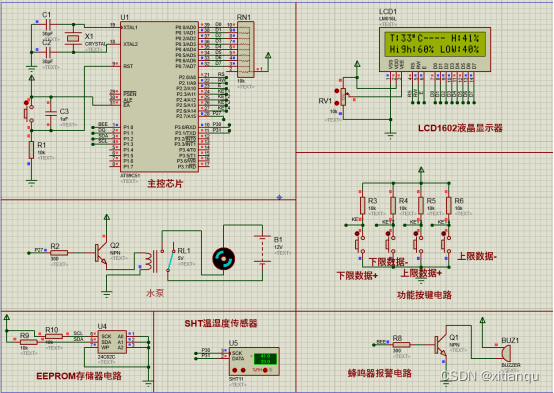

        当系统中的湿度大于设定的上限时，装置会通过蜂鸣器和液晶显示器进行报警提示。

        当系统中的湿度小于设定的下限时，装置进行报警的同时控制水泵继电器闭合，给水泵电机通电，达到浇灌的目的。
