前言

突然接到需求仿照某车APP做 360度看车 功能。对于这种一句话需求我从来都是拒绝的。Em…说错了，如果我拒绝了就不会有这篇文章了🤣。

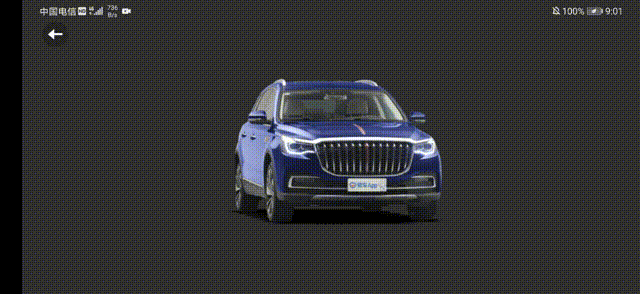

先来看看原版：

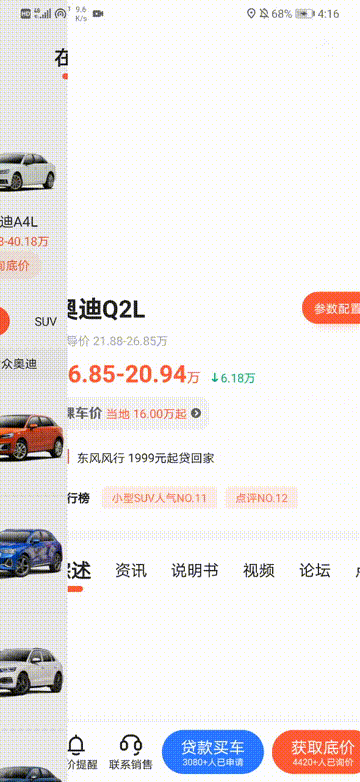

再来看看我做的效果，竖版：

横版

/ 设计阶段 /

需求设计

一句话需求的好处就是，技术可以自己当回产品。让我们根据原版效果图给自己出个需求（总感觉有哪里不对！）。

进来先使用模糊资源，需要自动旋转360度告诉用户：我们的视图是可以转滴。
清晰资源下载完毕后替换模糊资源。
视图跟随手指滑动产生旋转效果

反正是自己出的需求，3个点太多了，需要砍一砍。把 1 跟 2 合并一下，咱没有模糊资源，干脆直接使用清晰资源吧（实际是因为评估下来模糊资源跟清晰资源差别不大，没必要做两次加载）。技术预研 最关键的是这个资源是啥，3D模型吗？

完了！Unity3D没学过，OpenGL也不知道，这可如何是好？

还好我司产品甩给了我36张图，我当即一身轻松，什么嘛，这不就是个帧动画！

顺带提一下，某车APP也是使用36张图实现的。360度–每10度换一张图！

传统的帧动画会造成OOM，所以我选Glide （https://github.com/bumptech/glide）。

图片的缓存问题，还是使用Glide。所以使用Glide就对了！(当然，其他图片框架也很优秀！)

Glide都有了，还需要啥？一个 ImageView 足矣！

啰嗦两句

咳咳…在开始之前我先说一下，我这个方案在 横屏大图 的情况下不是最优的。

通过 **adb shell dumpsys activity top **这个命令，可以分析手机当前显示 Activity 的 View Hierarchy。

我分析了主流汽车类APP的横屏实现方式，都是通过 WebView 实现的。至于WebView咋实现，这个目前不是我考虑的问题😅。竖屏小图嘛，思路跟我这个应该差不多（毕竟无法打入大厂内部刺探源码…）

我自己试了一下，横屏大图的时候，在配置不太好的机型(原谅我无法解释配置不太好…)上偶尔会出现 “掉帧” ，但是人无完人，这点小问题还可接受吧

其实我是没办法解决啊，我猜测是因为图片太多，内存不足时图片加载/释放以及原生的渲染性能导致。

/ 具体实现 /

代码都是 Kotlin 实现的，线程切换使用了 RxJava2。语言跟线程切换方式都不是重点，毕竟都可以换的， Glide才是这套方案的灵魂！

有写得不好的地方还请指出！

36张图下载

先看下载图片的代码，必须是按顺序排好的图片地址，不然展示错乱APP可不负责：

//准备资源
private fun prepareImageSource() {//io.reactivex.Completable : 我用来封装单张图片的下载操作val actionList = ArrayList<Completable>()//motorImageList是List<String>，元素是36张图的网络地址motorImageList.forEachIndexed { index, data ->if (index == 0) //第一张图先展示,用于占位actionList.add(getFirstImage(data))else //其他图片先下载actionList.add(getSingleImage(data))}//RxJava2Completable.merge(actionList)//下载操作合并起来统一处理.subscribeOn(Schedulers.io())//子线程操作.unsubscribeOn(Schedulers.io()).observeOn(AndroidSchedulers.mainThread())//最后回到主线程.subscribe(object : CompletableObserver {override fun onComplete() {loadComplete()//资源下载完成了}override fun onError(e: Throwable) {//这里表示出错了，可以告诉业务这功能凉了，咱也不提供reload机制...}override fun onSubscribe(d: Disposable) {//disposableHelper 为 io.reactivex.disposables.CompositeDisposable//可以在Activity的onDestroy时取消，这样可以防止异步导致内存泄漏disposableHelper.addDisposable(d)}})
}

getFirstImage(data) 与 getSingleImage(data) 均使用Glide来加载/下载图片：

//第一张图直接展示到ImageView占位private fun getFirstImage(url: String) =Completable.create {Glide.with(rotateView).load(url).diskCacheStrategy(DiskCacheStrategy.DATA).into(rotateView) //into操作其实会自动切回主线程！it.onComplete()}.subscribeOn(AndroidSchedulers.mainThread())//这个必须在主线程啊//其他图片走下载逻辑private fun getSingleImage(url: String) =Completable.create {Glide.with(rotateView).asFile()//作为文件存起来.load(url).diskCacheStrategy(DiskCacheStrategy.DATA).submit()it.onComplete()}.subscribeOn(Schedulers.io()).unsubscribeOn(Schedulers.io())

Glide中 asFile() 简单介绍下：

/*** Attempts to always load a {@link File} containing the resource, either using a file path* obtained from the media store (for local images/videos), or using Glide's disk cache (for* remote images/videos).** <p>For remote content, prefer {@link #downloadOnly()}.** @return A new request builder for obtaining File paths to content.*/@NonNull@CheckResultpublic RequestBuilder<File> asFile() {return as(File.class).apply(skipMemoryCacheOf(true));}

注释大意：asFile() 用于本地媒体库或者Glide硬盘缓存加载，远程资源建议使用downloadOnly() 方法，那么我们就来看看 downloadOnly() ：

  /*** Attempts always load the resource into the cache and return the {@link File} containing the* cached source data.** <p>This method is designed to work for remote data that is or will be cached using {@link* com.bumptech.glide.load.engine.DiskCacheStrategy#DATA}. As a result, specifying a {@link* com.bumptech.glide.load.engine.DiskCacheStrategy} on this request is generally not recommended.** @return A new request builder for downloading content to cache and returning the cache File.*/@NonNull@CheckResultpublic RequestBuilder<File> downloadOnly() {return as(File.class).apply(DOWNLOAD_ONLY_OPTIONS);}/*** A helper method equivalent to calling {@link #downloadOnly()} ()} and then {@link* RequestBuilder#load(Object)} with the given model.** @return A new request builder for loading a {@link Drawable} using the given model.*/@NonNull@CheckResultpublic RequestBuilder<File> download(@Nullable Object model) {return downloadOnly().load(model);

啊哈，还有个 download(@Nullable Object model) 方法，直接取代 asFile().load(url).diskCacheStrategy(DiskCacheStrategy.DATA) 不就行了么，一句话搞定啊！

一般情况下的确是的，但是让我们来看一看 DOWNLOAD_ONLY_OPTIONS ：

  private static final RequestOptions DOWNLOAD_ONLY_OPTIONS =diskCacheStrategyOf(DiskCacheStrategy.DATA).priority(Priority.LOW).skipMemoryCache(true);

Em… priority(Priority.LOW) 这个我无法接受，毕竟36张图片下载不能排到最后啊！至于为啥我没使用 Priority.HIGH ，是因为我觉得正常优先级就够了，目前业务情况加不加没啥区别。

diskCacheStrategyOf(DiskCacheStrategy.DATA) 大概如下所说：

DiskCacheStrategy.NONE ：表示不缓存任何内容。
DiskCacheStrategy.DATA ：表示只缓存原始图片。
DiskCacheStrategy.RESOURCE ：表示只缓存转换过后的图片。
DiskCacheStrategy.ALL ：表示既缓存原始图片，也缓存转换过后的图片。
DiskCacheStrategy.AUTOMATIC ：表示让Glide根据图片资源智能地选择使用哪一种缓存策略（默认选项）。

最后看一下 submit() ：

/*** Returns a future that can be used to do a blocking get on a background thread.** <p>This method defaults to {@link Target#SIZE_ORIGINAL} for the width and the height. However,* since the width and height will be overridden by values passed to {@link* RequestOptions#override(int, int)}, this method can be used whenever {@link RequestOptions}* with override values are applied, or whenever you want to retrieve the image in its original* size.** @see #submit(int, int)* @see #into(Target)*/@NonNullpublic FutureTarget<TranscodeType> submit() {return submit(Target.SIZE_ORIGINAL, Target.SIZE_ORIGINAL);}

submit() 这个需要异步调用，内部调用可以指定宽高的方法 submit(int, int) ，Target.SIZE_ORIGINAL 表示使用资源的原始宽高。值得一提的是这个方法会被 RequestOptions#override(int, int) 覆盖宽高。

好了，整个操作下来图片下载就完成了。我们不需要自己缓存资源到本地，完全使用了Glide的缓存机制。

当然有一点得说下，Glide本身基于 DiskLruCache机制，如果用户不经常查看这个图，资源是会被清理了。我认为这种情况可以不用考虑，下次这段操作再下载就完事儿了。

#####自动旋转

图片准备完毕了，是时候自动旋转一下，告诉用户我们这个是可以滑动展示的！直接上代码：

private var anim: ValueAnimator? = nullprivate fun loadComplete() {actionistener?.onSourceReady()//回调业务，资源准备完毕//android.animation.IntEvaluatoranim = ValueAnimator.ofObject(IntEvaluator(), 1, motorImageList.size)anim?.duration = 1800anim?.addUpdateListener {val value = it.animatedValue as Intif (currentIndex != value) { //这个value是会重复的currentIndex = if (value >= motorImageList.size) {//到达上界0 //因为从1开始的，所以这里用0表示结束} else {value}Glide.with(rotateView).load(motorImageList[currentIndex]).dontAnimate().placeholder(rotateView.drawable).into(rotateView)if (currentIndex == 0) {// 0表示结束了isSourceReady = true //这个内部标记资源加载完毕了initTimer() //这个下面再说，嘿嘿！}}}anim?.start()}@OnLifecycleEvent(Lifecycle.Event.ON_DESTROY)fun onDestroy() {//RxJava 的释放disposableHelper.dispose()timerDisposable?.dispose()//动画记得要释放...anim?.removeAllUpdateListeners()anim?.cancel()}

由于动画这个考验数学功底，我明显不行啊😭！所以我就简单搞了搞属性动画，1800毫秒内取一下 1到图片数量（我们APP是36）的数字（其实就是图片List的index）,然后使用Glide加载一下图片。

为啥从1开始，因为我们使用了第一张图片占位了（index 为 0），所以就不参与动画计时了。

dontAnimate() 这里使用的本意是禁止图片切换时的动画效果，不过我看源码貌似是禁止Gif的动画，不过写了不嫌多。

placeholder(rotateView.drawable) 这个才是精髓啊，使用当前ImageView的图片进行占位，这样视觉效果才会连贯，不然图片切换时会出现闪烁！

滑动旋转

重要的滑动展示来了，先看我们的自定义的 ImageView :

class RotateImageView @JvmOverloads constructor(context: Context, attrs: AttributeSet? = null, defStyleAttr: Int = 0
) : ImageView(context, attrs, defStyleAttr) {//RotateController 自定义的控制器，下载逻辑就在它里面完成的val controller: RotateController = RotateController(this, context)override fun onTouchEvent(event: MotionEvent?): Boolean {return controller.onTouchEvent(event)//事件交给控制器处理}
}

这个看起来比较简单，让我们看下 controller.onTouchEvent(event) ：

fun onTouchEvent(event: MotionEvent?): Boolean {event?.let {if (it.action == MotionEvent.ACTION_UP || it.action == MotionEvent.ACTION_CANCEL) {accumulate = 0}}//让“爸爸”View不要打断触摸事件，不然我们的ImageView可能接收不到了rotateView.parent?.requestDisallowInterceptTouchEvent(true)//android.view.GestureDetectorreturn gestureDetector.onTouchEvent(event)}

在 MotionEvent.ACTION_UP 与 MotionEvent.ACTION_CANCEL 时候把 accumulate 置为0，这个变量下面详细说明。

先让我们看一下资源准备好之后的 initTimer 方法：

private fun initTimer() {timerDisposable = Observable.interval(40, TimeUnit.MILLISECONDS).subscribeOn(Schedulers.io()).unsubscribeOn(Schedulers.io()).observeOn(AndroidSchedulers.mainThread()).subscribeWith(object : DisposableObserver<Long?>() {override fun onNext(time: Long) {if (accumulate > 0) {accumulate--addIndex()} else if (accumulate < 0) {accumulate++reduceIndex()}}override fun onError(e: Throwable) {//出错了，功能凉了，该咋咋滴吧...}override fun onComplete() {}})}

这里直接用RxJava开启了 40毫秒的定时器(其他方式的定时器也行)，40毫秒是我试验下来选的一个差不多的值。

当 accumulate 大于0时，我们将 accumulate 减1，并且展示后一张图片，看下 addIndex():

private fun addIndex() {if (isSourceReady) {//资源准备好了，如果没准备好，则不处理currentIndex++ //当前图片的index，这里加1，准备展示下一张图if (currentIndex >= motorImageList.size) //如果index大于等于图片总数currentIndex = 0//Glide展示图片Glide.with(rotateView).load(motorImageList[currentIndex]).dontAnimate().placeholder(rotateView.drawable).into(rotateView)}
}

当 accumulate 小于0时，我们将 accumulate 加1，并且展示前一张图片，看下 reduceIndex():

private fun reduceIndex() {if (isSourceReady) {currentIndex--if (currentIndex < 0)currentIndex = motorImageList.size - 1Glide.with(rotateView).load(motorImageList[currentIndex]).dontAnimate().placeholder(rotateView.drawable).into(rotateView)}}

accumulate 等于0时，不做任何操。这也就是上面在 MotionEvent.ACTION_UP 与 MotionEvent.ACTION_CANCEL 时候把 accumulate 置为0，表示手指离开屏幕，立即停止图片滑动！

所以 accumulate 用来存储还剩几张图需要播放：

正数：表示向后等待展示的数量
负数：表示向前等待展示的数量
0 ：表示保持当前图片不懂

而我们定时器的作用就是每隔一段时间，去读取 accumulate 的值

只要 accumulate 不为0，就表示一直有前一帧/后一帧需要展示。每隔40毫秒就会执行换前一张/后一张的图片操作。
accumulate 等于0，就表示一直是当前的图片

那么我们什么时候操作 accumulate 呢？

在android.view.GestureDetector 处理手势的时候：

gestureDetector = GestureDetector(context, object : GestureDetector.OnGestureListener {override fun onShowPress(e: MotionEvent?) {//用不到}override fun onSingleTapUp(e: MotionEvent?): Boolean {//单击事件，这个我司业务用来跳转横屏展示actionistener?.onClick()return true}override fun onDown(e: MotionEvent?): Boolean {return true}override fun onFling(e1: MotionEvent?, e2: MotionEvent?, velocityX: Float, velocityY: Float): Boolean {L.d(tag, "onFling e1 = ${e1?.action} e2 = ${e2?.action} x = $velocityX y = $velocityY")//横向滑动在的惯性小于 150 像素就不做操作if (kotlin.math.abs(velocityX) < 150) return falseif (velocityX > 0) {accumulate += 5} else {accumulate -= 5}return true}override fun onScroll(e1: MotionEvent?, e2: MotionEvent?, distanceX: Float, distanceY: Float): Boolean {L.d(tag, "onScroll e1 = ${e1?.action} e2 = ${e2?.action} x = $distanceX y = $distanceY")when {kotlin.math.abs(distanceX) < 1f -> { //1像素内的滑动不处理accumulate = 0}kotlin.math.abs(distanceX) < 3f -> {//3像素内的滑动作为if (distanceX > 0) {accumulate = -1} else if (distanceX < 0) {accumulate = 1}distanceX > 0 -> {if (accumulate < 0) accumulate = 0accumulate--}else -> {if (accumulate > 0) accumulate = 0accumulate++}}return true}override fun onLongPress(e: MotionEvent?) {}
})//必须要禁用长按事件，不然无法监听滑动事件
gestureDetector.setIsLongpressEnabled(false)

onScroll 表示手指一直在屏幕上滚动，是处理整个滑动事件的核心逻辑。

纵向滑动不考虑，横向 distanceX 表示的：

* @param distanceX The distance along the X axis that has been scrolled since the last
*              call to onScroll. This is NOT the distance between {@code e1}
*              and {@code e2}.

简单说：就是两次回调之间滑动的距离。

我们来拆解下 onScroll 监听：

kotlin.math.abs(distanceX) < 1f -> {accumulate = 0
}

1像素以下的距离表示手指在屏幕上静止了，此时应停止的动画。这是因为实际操作中，手指虽然停止了，onScroll 还是会产生 1像素以下回调的。我猜测是手指的细微颤动被检测到了，毕竟人是活体，对吧！

kotlin.math.abs(distanceX) < 3f -> {if (distanceX > 0) {accumulate = -1} else if (distanceX < 0) {accumulate = 1}
}

1像素以上 3像素以下的距离表示手指在慢慢滑动，此时应该根据方向向前/向后展示一帧。

distanceX > 0 -> {if (accumulate < 0) accumulate = 0accumulate--}else -> {if (accumulate > 0) accumulate = 0accumulate++}}
}

剩下来的么，代表用户开始释放自己，尽情滑动了！那就按照方向直接加减 accumulate 就对了！

快速滑动的时候，onScroll 回调的很快，accumulate 数值也就累计的很快，这就是为什么要有 1像素于3像素的判断了，不及时重置 accumulate，会出现惯性滑动！

最后让我们看看 onFling 方法：

     L.d(tag, "onFling e1 = ${e1?.action} e2 = ${e2?.action} x = $velocityX y = $velocityY")//横向滑动在的惯性小于 150 像素就不做操作if (kotlin.math.abs(velocityX) < 150) return falseif (velocityX > 0) {accumulate += 5} else {accumulate -= 5}return true
}

只要判定为 fling 了，直接来个5帧的加成，做个惯性滑动效果！至于上面 MotionEvent.ACTION_UP 把 accumulate 置为0了不用在意，因为 fling 是在这之后触发的。

fling 的处理就比较简单粗暴了，其实值得细细打磨～
