使用Synplify综合的好处

下面的说法来自网上：

1. 综合时间更好，综合出来所使用的逻辑更少
2. 综合的时序更好

在IC设计中，使用Synplify综合+Vivado组合比较多。synplify 用于生成网表，然后将网表倒入FPGA中，进行布局布线等操作。

synplify的教程

Libero集成开发环境中Synplify应用与提高-Microsemi（Actel） FPGA开发工具——周立功Libero集成开发
界面还是很简单的

勾选上Symbolic FSM Compiler和Resource Sharing。 双击logic constraints 打开fdc约束，如下所示

因为约束主要还是在后面vivado中进行约束，因此在synplify中我只约束了时钟。（这个在前面一张图右上角中，也有设置一次时钟周期）。如果是没有带vivado IP核的工程，就可以点击run生成网表文件了。

如果是有带vivado ip核的，那么还要添加ip核到工程中。（默认是在vivado以及有一个能够运行的工程了，或者也可以建立一个空的工程，要先创建ip核，导出ip核信息，synplify综合才能过。）

如果问题最下面的问题1，那么需要先reset output products, 在generate生成一次ip核内容。要有.xci文件、stub文件，dcp文件。

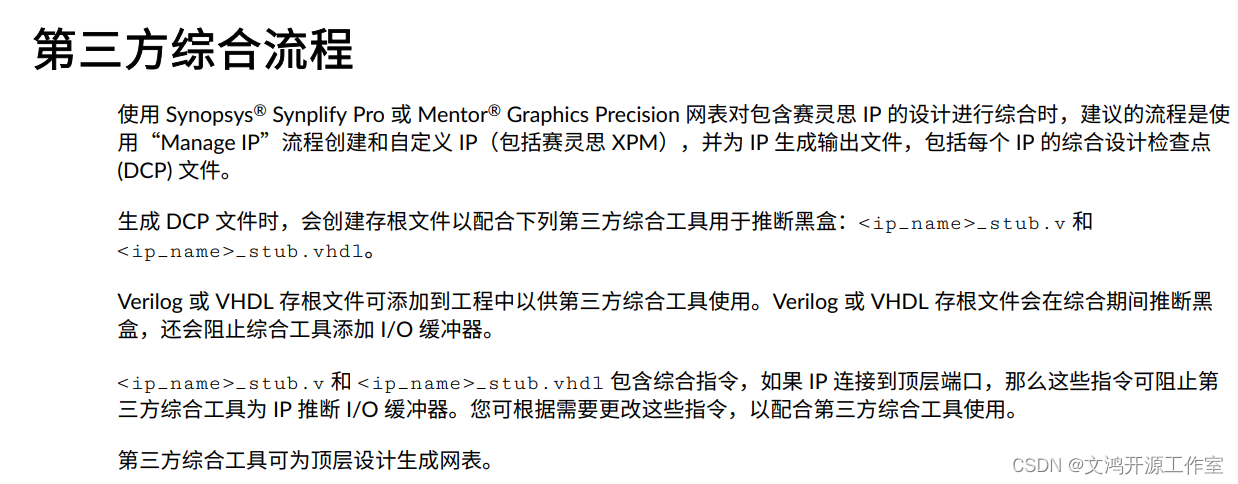

xci文件是后面vivado综合网表的时候使用；stub文件用于配合synplify第三方综合工具推断ip，下面是xilinx对于stub文件的解释。dcp文件

dcp文件是xilinx加密的hdl ip核代码，dcp参考

方法1（无效）

Vivado与Synplify联合设计FPGA

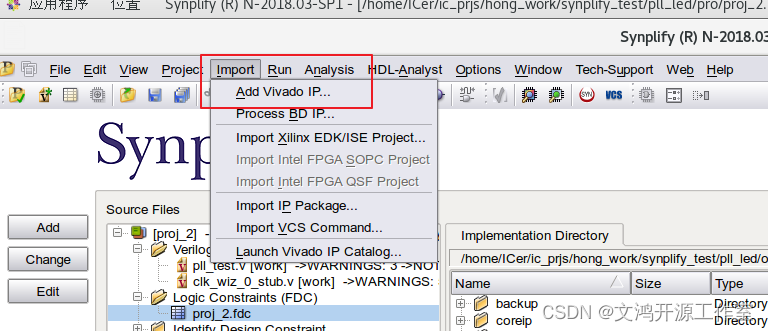

在synplify文件中，import -> add vivado ip -> 添加xci文件, 我试了好久，没有用，synplify综合会出error, 还是无法找到vivado ip核。

方法2

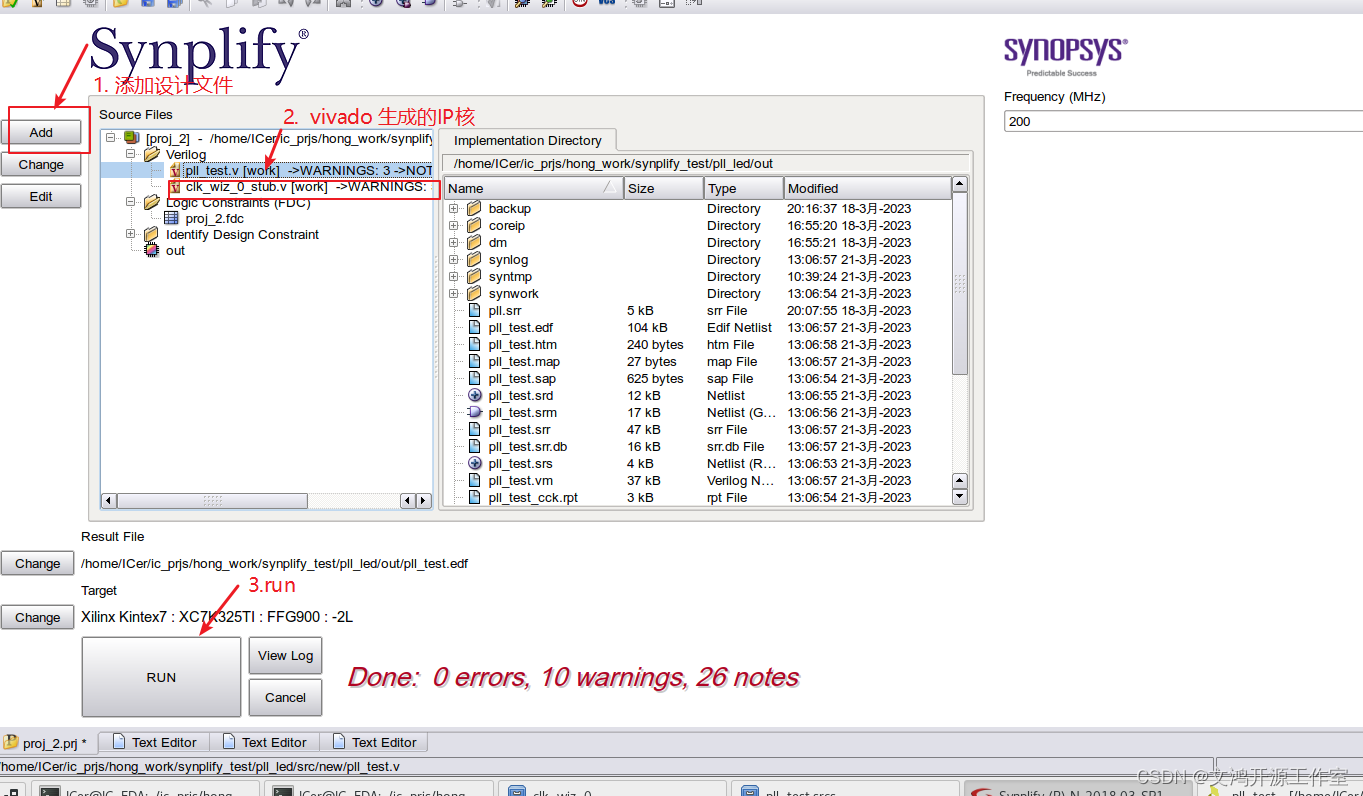

在synplify中，将vivado ip核先设置为黑盒，使用ip核输出的()_stub.v文件来提供相关信息。在文件列表中，把这个()_stub.v文件添加到synplify工程即可。

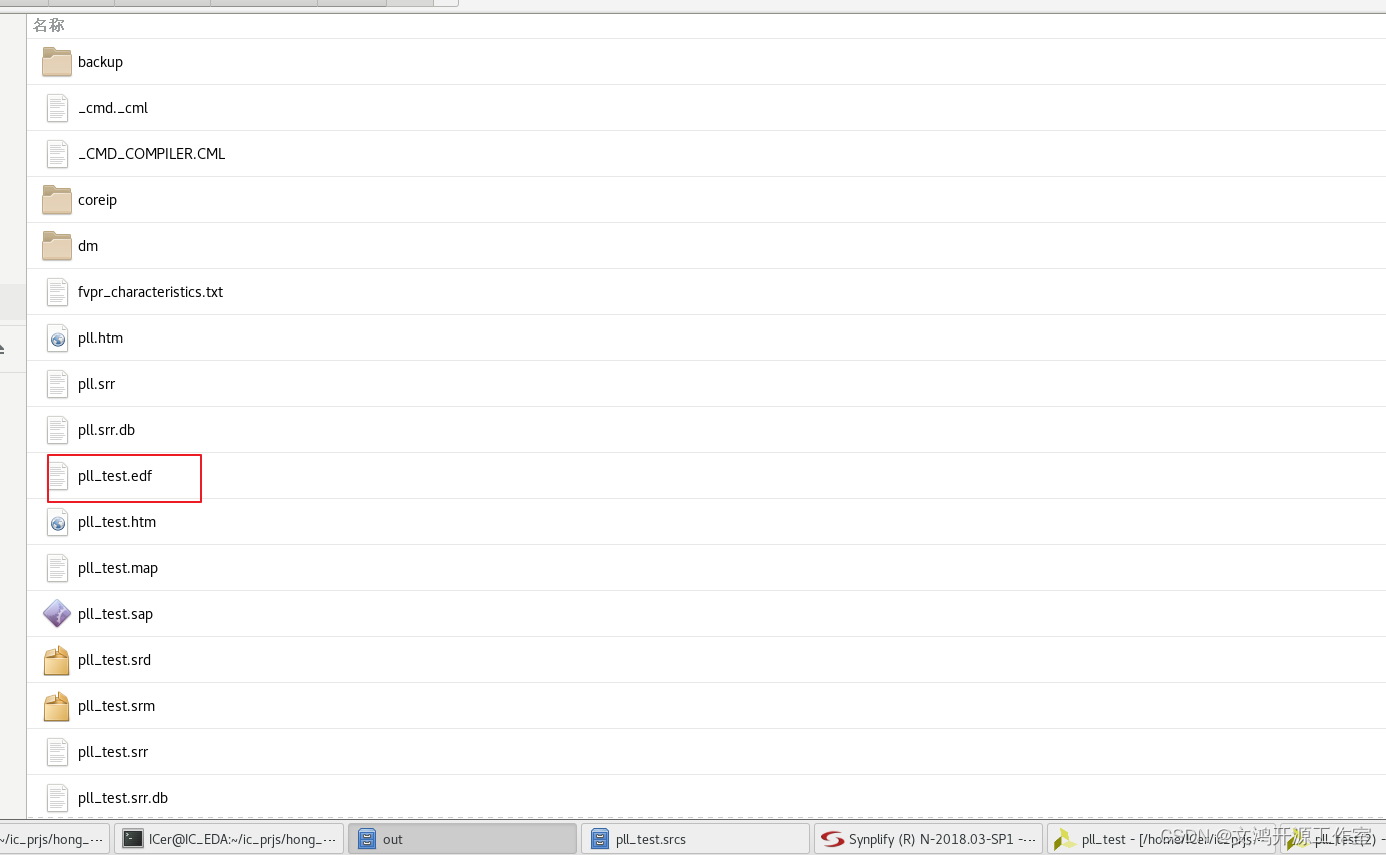

Run后在我们输出目录下，会有edf网表文件。

VIVODO工程

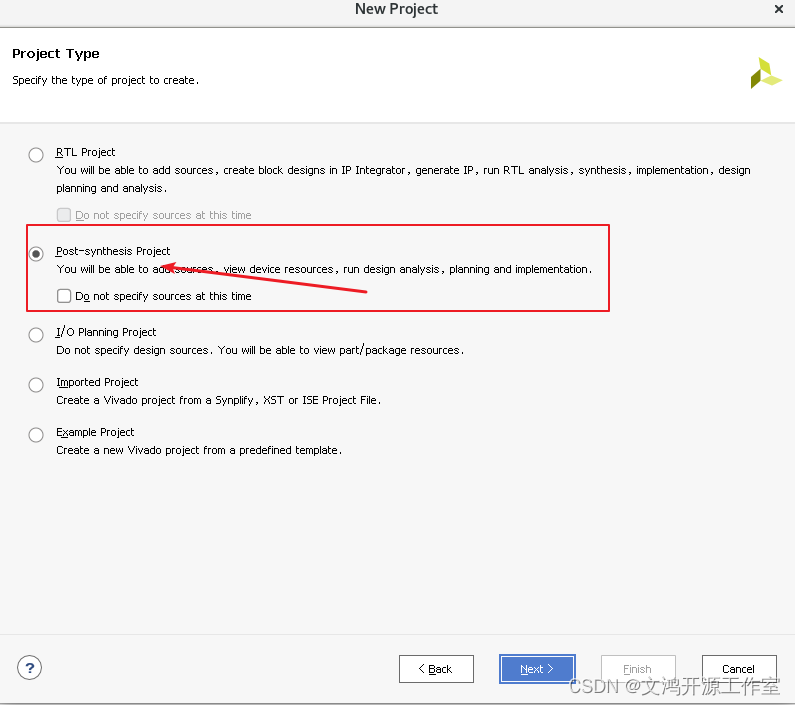

和平时工程不同的是，在新建工程的时候，Project Type选择 post-synthesis project(平时设计都是用RTL Project), 然后把edf网表文件添加到工程中。

添加我们添加ip核信息。这里不是重新创建ip核，而是添加之前synplify使用到的ip核xci文件，他会识别dcp文件添加到工程中一起综合。
最后添加xdc约束文件。工程目录如下图所示。

最后生成bitstream,下载到FPGA中。

遇到的问题

问题1：vivodo编译提示： Please open this sub-design and generate with synth_checkpoint_mode as ‘Singular’ in original project before adding it to current project. （或者找不到IP核的DCP文件）

解决方法：生成IP核的工程，reset ip核，重新生成一次。
