LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode)

阴码+逐列式+顺向+C51 格式

void LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode)
{  							  u8 temp,t1,t;u16 y0=y;u8 csize=(size/8+((size%8)?1:0))*(size/2);		//得到字体一个字符对应点阵集所占的字节数	num=num-' ';//得到偏移后的值（ASCII字库是从空格开始取模，所以-' '就是对应字符的字库）for(t=0;t<csize;t++){   if(size==12)temp=ascii_1206[num][t]; 	 	//调用1206字体else if(size==16)temp=ascii_1608[num][t];	//调用1608字体else if(size==24)temp=ascii_2412[num][t];	//调用2412字体else return;								//没有的字库for(t1=0;t1<8;t1++){			    if(temp&0x80)LCD_DrawFRONT_COLOR(x,y,FRONT_COLOR);else if(mode==0)LCD_DrawFRONT_COLOR(x,y,BACK_COLOR);temp<<=1;y++;if(y>=tftlcd_data.height)return;		//超区域了if((y-y0)==size){y=y0;x++;if(x>=tftlcd_data.width)return;	//超区域了break;}}  	 }
}

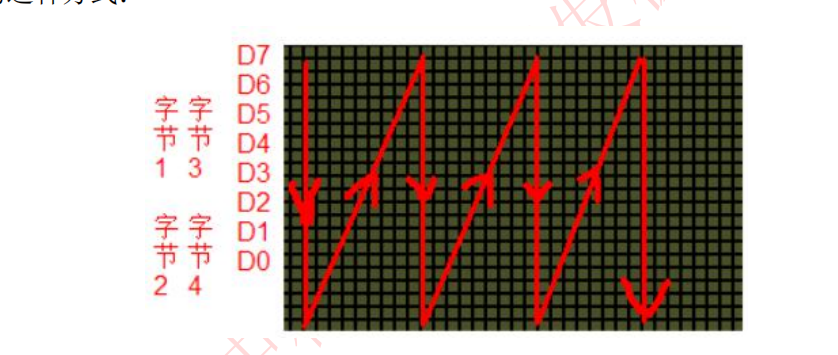

从第一列开始向下每取 8 个点作为一个字节，如果最后不足 8 个点就补满 8 位。取模顺序是从高到低，即第一个点作为最高位。
在这里插入图片描述
temp其实就是一列，位与0x80取得最高位（相当于D7），如果为1则要用前景色点亮，如果为0为背景色即没有点该点的颜色，temp<<1位，相当于取了D6，y++,y相当于列扫描，一列扫完以后，x++
相当于向右进行行扫描

转载：
void LCD_ShowChar(u16 x,u16 y,u8 num,u8 size,u8 mode)
{
u8 temp,t1,t;
u16 y0=y;
u16 colortemp=POINT_COLOR;
num=num-’ ';//得到偏移后的值
if(!mode) //非叠加方式
{
for(t=0;t
{
if(size==12)temp=asc2_1206[num][t]; //调用1206字体
else temp=asc2_1608[num][t]; //调用1608字体
for(t1=0;t1<8;t1++)
{
if(temp&0x80)POINT_COLOR=colortemp;
else POINT_COLOR=BACK_COLOR;
LCD_DrawPoint(x,y);
temp<<=1;
y++;
if(x>=lcddev.width){POINT_COLOR=colortemp;return;}//超区域了
if((y-y0)==size)
{
y=y0;
x++;
if(x>=lcddev.width){POINT_COLOR=colortemp;return;}//超区域了
break;
}
}
}
}
1206字体和1608字体是两种不同的字号，就是一个横向6点，纵向12点，一个横向8点，纵向16点，从判断语句可以看出，二者对应的码表是不一样的，这个码表在工程里搜索一下，在font.h里，是一个二维数组。我们这里使用1608字体，以字母“M”为例。查一下码表中“M”对应的数组，如下：
{0x10,0x04,0x1F,0xFC,0x1F,0x00,0x00,0xFC,0x1F,0x00,0x1F,0xFC,0x10,0x04,0x00,0x00},
’ ‘是码表的开始，由字母减去’ '得到偏移量，也就是二维数组的第几行。第一个循环开始，就给临时变量temp赋值为数组的第一个值，由于是1608字体，因此也有一个数组中有16个数，第一个循环就是为了让temp遍历这16个数。
之后第二个循环开始，由于数组中的每一个数均是8位，由于每次循环都会对temp左移一位，因此第二个循环的次数是8次。经if(temp&0x80)判断，如果数字的最高位为1，则进行描点的颜色为字体颜色，如果不是1，则描点颜色为底色。（PS:描点函数LCD_DrawPoint还是很简单滴，总的来说就是向写GRAM寄存器R20h,R21h写入我们希望写的点颜色，基本操作O(∩_∩)O）
每次移位，y都会自加，第二个循环是8次，而size为16，也就是说数组中每读过两个数，y自加16次之后都会清零，然后x加1，就像列扫描一样，一列16个点结束后会进行到下一列。
超区域那部分就是说超过size了，描个点就返回啦。下面以“M”为例描述下描点的过程。
码表前8个
0x10 (0,3) 00010000 所以bit3点亮
0x04 (0,13) 00000100 上面0x10占8位，所以bit13点亮
0x1F (1,3),(1,4),(1,5),(1,6),(1,7)
0xFC (1,8),(1,9),(1,10),(1,11),(1,12),(1,13)
0x1F (2,3),(2,4),(2,5),(2,6),(2,7)
0x00 无
0x00 无
0xFC (3,8),(3,9),(3,10),(3,11),(3,12),(3,13)
码表后8个
0x1F (4,3),(4,4),(4,5),(4,6),(4,7)
0x00 无
0x1F (5,3),(5,4),(5,5),(5,6),(5,7)
0xFC (5,8),(5,9),(5,10),(5,11),(5,12),(5,13)
0x10 (6,3)
0x04 (6,13)
0x00 无
0x00 无
这个不直观啊，用matlab的scatter(x,y)描个点，正好就是TFT屏幕显示的“M”图形
在这里插入图片描述

//显示数字,高位为0,则不显示
//x,y :起点坐标
//len :数字的位数
//size:字体大小
//color:颜色
//num:数值(0~4294967295);
void LCD_ShowNum(u16 x,u16 y,u32 num,u8 len,u8 size)
{         	u8 t,temp;u8 enshow=0;						   for(t=0;t<len;t++){temp=(num/LCD_Pow(10,len-t-1))%10;if(enshow==0&&t<(len-1)){if(temp==0){LCD_ShowChar(x+(size/2)*t,y,' ',size,0);continue;}else enshow=1; }LCD_ShowChar(x+(size/2)*t,y,temp+'0',size,0); }
}

转载：http://www.51hei.com/bbs/dpj-141896-1.html

u32 oled_pow(u8 m,u8 n)
{
u32 result=1;
while(n–)result*=m;
return result;
}

这个函数我觉得你并不理解，不然也就不会不明白temp指的是什么了。现在我给你分析一下，就按照我最开始的思路来读程序，跟着我一步一步走好了：

根据函数名，我们可以大概了解这个函数的功能是显示一个数字，传入的参数是X坐标（字符在一行的哪一个位置）、y坐标（字符显示在哪一个行）、一个待显示的数据、数据的长度和显示字符的跨度

enshow是一个使能标志，那么这个使能位是在什么时候起作用，什么时候关闭呢？

if(enshow==0&&t<(len-1))

这一句的意思你明白，是当这个enshow为0并且再数据长度范围内的时候，进行temp==0的判断，而不满足这个条件，enshow就会置1，显然，是在判断数据传输是否完成，并且在达到给定的数据长度后终止传输。

纵观函数的结构可以看出，在许可长度范围内，函数循环计算一个temp量，从最后一句
OLED_ShowChar(x+(size2/2)*t,y,temp+‘0’);
可以看到，这个temp实际上是待显示位数字，比如1,2,3…而不是数字的ASCII码，所以这里需要以‘0’做基准把数字转换为其ASCII码，可以猜测，OLED_ShowChar()函数是传入一个ASCII码，在ASCII码字模表中取模显示对应的字符。

知道了temp是什么意思，我们反过来看temp是如何求得的：

temp=(num/oled_pow(10,len-t-1))%10

这句中，num是待显示的数据，我们知道了该显示函数是按位取出num，那么这一句的作用必然是按位取数，结尾的%10（取余运算）表明所取的数是前面所求整数数据的最后一位。

现在到了最关键的部分了
oled_pow(10,len-t-1)返回的是一个什么数据？

将实参代入形参即m为累乘数据，n为数据长度-已处理位数-1
（此处的减一是为了适应C语言计数到“0”为止）

u32 oled_pow(u8 m,u8 n)
{
u32 result=1;
while(n–)result*=m;
return result;
}
翻译一下：
结果值result初始值为1；
当在长度范围内时，结果值=结果值*累乘数据
返回结果值

也就是说，返回的是(10)^(显示的长度)

这样，num/oled_pow(10,len-t-1)指的是对指定长度取模（取num定长）

例如：num=1325416；显示长度为5，那么num/oled_pow(10,len-t-1)运算之后就是13。在这个结果上再对10取余就是最后一位。
由于t的变化，可以遍历每一位。

但是如果数据在变化，那当数据位数过少的时候，前面位会显示什么呢？是0。例如规定显示5位，但是实际上数据只有2位，那显示就会变成000XX，为了美观，也要把这个0干掉。

事实上，
if(temp==0)
{
OLED_ShowChar(x+(size2/2)*t,y,’ ');
continue;
}
就是干这个工作的，当取出的位为0的时候，就用空格代替改数值达到消隐无效0的作用。从上面的分析我们可以知道，这个传入的ASCII码应该是由一个char类型的值在接收，所以这里的空格会以ASCII码的形式存入形参。

我想我应该讲完了，你的三个问题答案整理如下：

1.temp=(num/oled_pow(10,len-t-1))%10;//这里算出来到底是什么数
答：该出算出的是本次要显示的位对应的数值

2.OLED_ShowChar(x+(size2/2)*t,y,’’);//这里的’'怎么和阿斯克码表对上的
答：猜测接收的形参是char类型，所以空格直接以字符型存入了（即存入的是空格的ASCII码）

3.OLED_ShowChar(x+(size2/2)*t,y,temp+‘0’); //这里又为什么+0
答：因为需要以0为基准将数字类型转为对应的ASCII码。
