一、信号与传输介质
1.信号包括信息、数据、信号。
信息是人对现实世界存在方式或某种运动状态的认识;
数据是描述事物的某些具体的数值；
信号是信息传递的媒介
二、信号的分类(区别)
信号可以分为模拟信号和数字信号
（1）模拟信号是信号参数（幅度，频率）等大小连续变化的电磁波，可以以不同的频率在媒体上传输，是一个连续变化的物理量；
（2）数字信号是不连续变化的物理量，信号参数也不会变化，数字信号使用几个不连续的物理状态来表示数字。现在最常见的数字信号是振幅取值一般只有两种（0和1）波信号，称为二进制信号。脉冲的出现表示1，不出现表示0。
模拟信号和数字信号的区别
模拟信号：连绵不断，信号大小忽高忽低，不是定值。
数字信号：离散，信号大小是定值。
数字信号的优势
1、抗干扰能力强
2、传输距离源并能保证质量
信号在传输过程中产生的失真
1、噪声 2、衰减
利用放大器将模拟信号进行放大，使信号得以继续传输
利用中继器将被干扰的模拟信号进行稳定传输
三、双绞线
-总共8根双绞线，两两绞合在一起。
常用的有5类(cat 5)、超5类(cat 5e)、6类(cat 6)
双绞线的分类
1 屏蔽双绞线
-铜线外包裹一层金属网膜；
-用于电磁环境非常复杂的工业环境中。
2 非屏蔽双绞线
-用于电磁干扰相对较弱的环境。
双绞线的标准和分类
| 双绞线标准与分类 | |
| EIA/TIA-568 | 商用建筑物电信布线标准 |
| Cat5 | 主要用于100Base-T和10Base-T网络 |
| Cat5e | 衰减更小，串扰更少，性能优于5类线 |
| Cat6 | 传输速率可达1Gbps |
| Cat7 | 传输速率可达10Gbps |
双绞线的链接规范
EIA/TIA 568A和568B
T568A：的线序定义依次为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
T568B：的线序定义依次为白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
| 管教号 | 用途 | 颜色 |
| 1 | 发送+ | 白绿 |
| 2 | 发送- | 绿 |
| 3 | 接收+ | 白橙 |
| 4 | 不被使用 | 蓝 |
| 5 | 不被使用 | 白蓝 |
| 6 | 接收- | 橙 |
| 7 | 不被使用 | 白棕 |
| 8 | 不被使用 | 棕 |
线序1，2用于发送数据
线序3，6用于接收数据

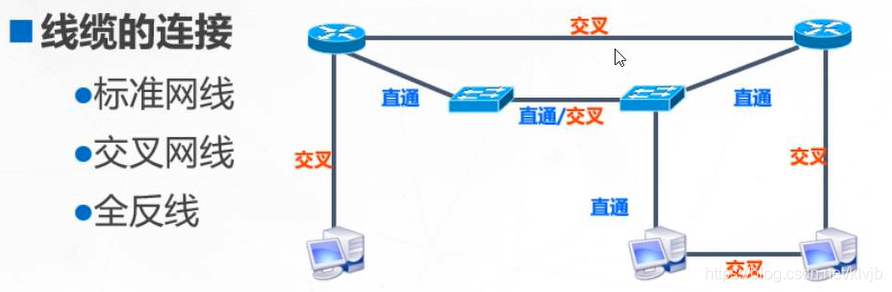

标准网线：又称直通线，平行线，straight-through就是RJ-45两端同时采用T568A或T568B的接法;
交叉网线：是一端采用T568A标准制作，另一端采用T568B标准制作；
全反线：线序一般是一头为T568B，另一头颜色全反过来（12345678-87654321），主要链接电脑和交换机，路由器的console口
不同设备间用直通线：路由-交换机，PC-交换
相同设备间用交叉线：PC-PC PC-路由 路由-路由 交换-交换
（PC的网口和路由器的网口是同类的）
四、光纤的概述
1、特点概述
1、传输带宽高 2、传输距离远 3、抗干扰能力强
光脉冲在光纤的中传输是利用了光的全反射原理
2、光纤的分类

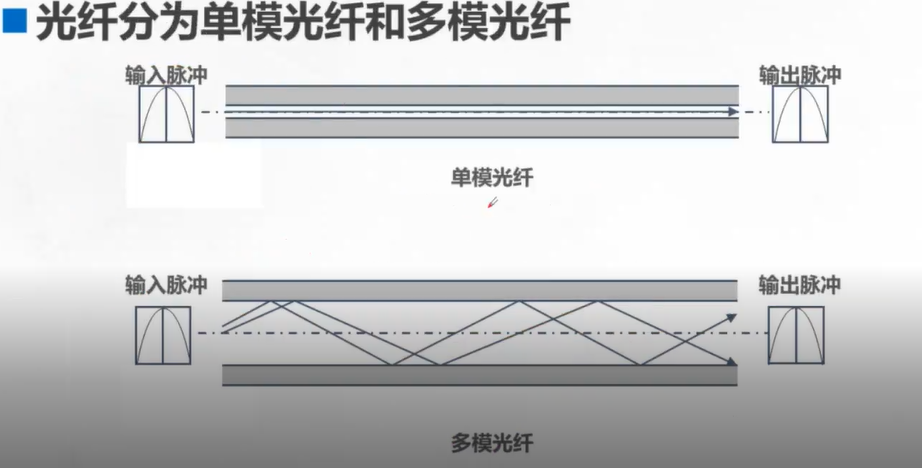

光纤分为单模光纤和多模光纤
单模光纤是单模光纤的纤芯很细，其直径只有几微米（有些已经达到纳米级）。同时单模光纤的光源要使用较贵的半导体激光器，而不能使用较便宜的发光二极管，因此单模光纤的光源质量较高，且在传输过程中损耗较小，在10Gb/s的高速率下可传输数十千米甚至上百千米而不必采用中继器。
多模光纤是多模光纤的纤芯比较粗，其直径一般在50~100um。创造成本较低。光源质量较差，且传输过程中损耗比较大，因此传输距离较单模光纤得多，一般在几百米到几千米。
3.光纤的优缺点
| 单模光纤 | 多模光纤 |
| 用于高速度 长距离 | 用于低速度 短距离 |
| 成本高 | 成本低 |
| 端接较难 | 端接较易 |
| 窄芯线 需要激光源 | 宽芯线 聚光好 光源可采用激光或发光二极管 |
| 耗散极小 高效 | 耗散大 低效 |
五 、以太接口
RJ-45接口：RJ45接口通常用于数据传输，最常见的应用为网卡接口。
光纤接口的分类
| FC | 圆形带螺纹光纤接头 |
| ST | 卡接式圆形光纤接口 |
| SC | 方型光纤接头 |
| LC | 窄体方型光纤接头 |
| MT-RJ | 收发一体方型光纤接头 |
信息插座
信息模块
信息插座面板
制作双绞线跳线
工具：压线钳，五、六、七类线水晶头
步骤：1.将双绞线的外皮剥去适当长度
2.将每条线按照线序调整好
3.把线头剪齐
4.将双绞线插入RJ-45接头
5.用压线钳压紧
信息模块的安装
安装步骤：
将双绞线从底盒中拉出留出合适长度
用剥线器剥开双绞线的外皮
将四对线分开
用打线器将8根线一一压到线槽内
注意：压线时压线器垂直向下，将线压实，并剪掉模块外多余的线
双绞线接通性测试
电缆连通性常见问题
1.线缆开路
2.线路错接
3.线缆接触不良
检测连通性
1.工具（简单工具，高级工具）
2.线缆开路检测
3.线缆错接检测
六、小结
1.信号分为数字信号和模拟信号
2.光纤分为单光纤和多模光纤
3.双绞线分为T568A和T568B两种线序
4.双绞线是目前使用最广的一种传输介质，它价格便宜、易于安装，适用于多种网络括扑结构；而光纤则是传输带宽高；传输距离远；抗干扰能力强，也有不少缺点成本高，布线不方便，维护不方便。
