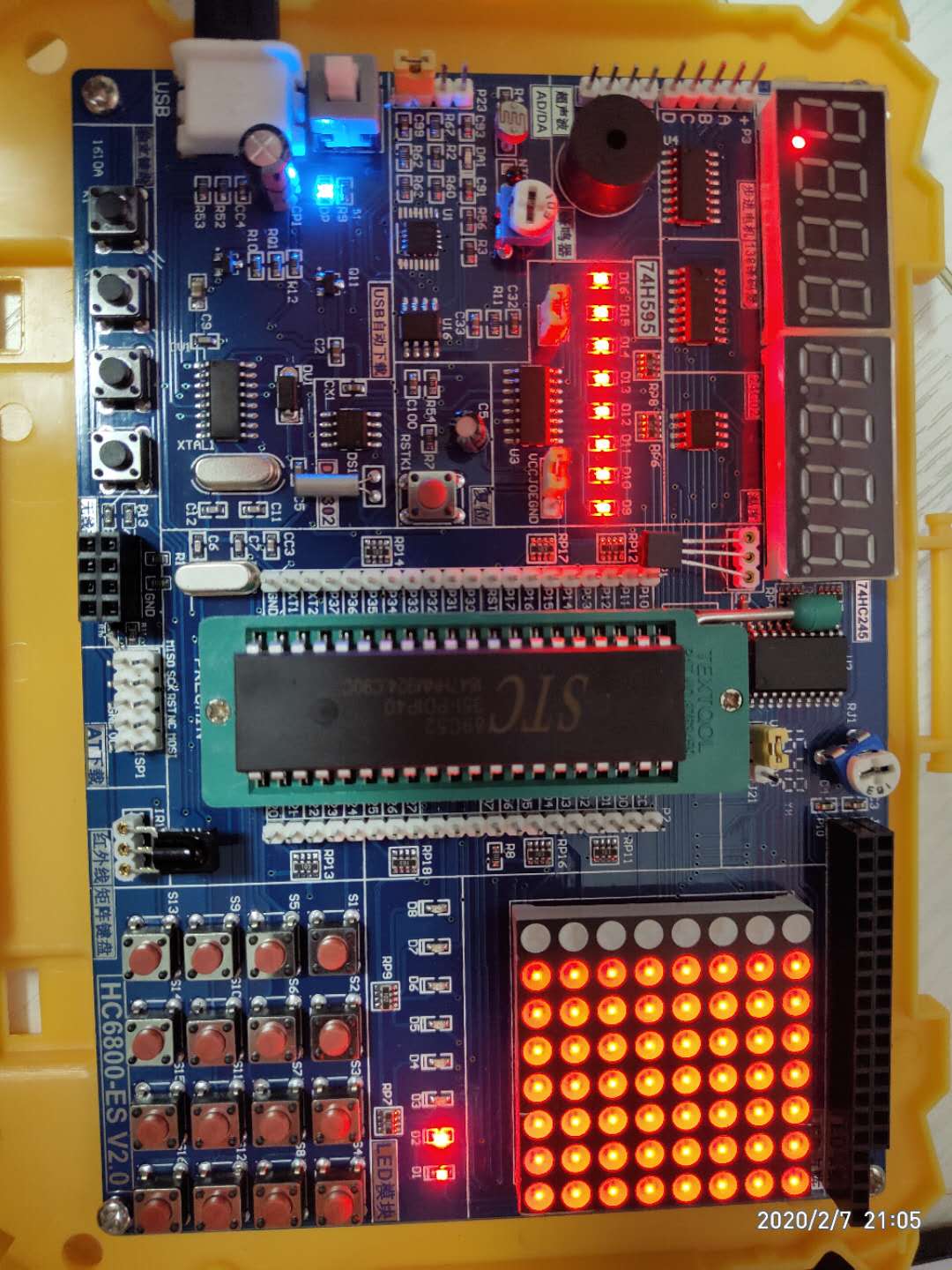

代码来源见代码注释。
Table of Contents
实验1：点亮第一个LED
实验2：LED闪烁
实验3：LED流水灯
实验4：蜂鸣器
实验5：静态数码管显示
实验6：动态数码管显示
实验7：独立按键
实验8：矩阵按键
实验9：8X8LED点阵(点亮一个点)
实验10：8X8LED点阵(显示数字)
实验11：外部中断0
实验12：外部中断1
实验13：定时器0中断
实验14：定时器1中断
实验15：串口通信
实验16：EEPROM-IIC
main.c
i2c.h
i2c.c
实验17：DS18B20温度传感器
main.c
temp.h
temp.c
实验18：DS1302时钟
main.c
ds1302.h
ds1302.c
实验19：红外通信
实验20：AD模数转换
光敏电阻AD值
main.c
XPT2046.h
XPT2046.c
外部输入AD值
main.c
XPT2046.h
XPT2046.c
热敏电阻AD值
main.c
XPT2046.h
XPT2046.c
电位器AD值
main.c
XPT2046.h
XPT2046.c
实验21：DA数模转换
实验22：LCD1602液晶
main.c
lcd.h
lcd.c
实验1：点亮第一个LED
/**************************************************************************************
* 点亮第一个LED实验 *
实现现象：下载程序后D1指示灯点亮
注意事项：无
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器sbit led=P2^0; //将单片机的P2.0端口定义为led/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{while(1){led=0; //P2.0端口设置为低电平}
}
实验2：LED闪烁
/**************************************************************************************
* LED闪烁实验 *
实现现象：下载程序后D1指示灯闪烁
注意事项：无
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit led=P2^0; //将单片机的P2.0端口定义为led/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{while(1){led=0;delay(50000); //大约延时450msled=1;delay(50000); //大约延时450ms }
}
实验3：LED流水灯
/**************************************************************************************
* LED流水灯实验 *
实现现象：下载程序后LED呈现流水灯效果进行左移右移滚动
注意事项：无
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include<intrins.h> //因为要用到左右移函数，所以加入这个头文件typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;#define led P2 //将P2口定义为led 后面就可以使用led代替P2口/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{u8 i;led=0xfe;delay(50000); //大约延时450ms while(1){
/* for(i=0;i<8;i++){P2=~(0x01<<i); //将1右移i位，然后将结果取反赋值到P2口delay(50000); //大约延时450ms}
*/ for(i=0;i<7;i++) //将led左移一位{led=_crol_(led,1);delay(50000); //大约延时450ms }for(i=0;i<7;i++) //将led右移一位{led=_cror_(led,1);delay(50000); //大约延时450ms } }
}
实验4：蜂鸣器
/**************************************************************************************
* 蜂鸣器实验 *
实现现象：下载程序后蜂鸣器发声
注意事项：无
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include<intrins.h> //因为要用到左右移函数，所以加入这个头文件typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit beep=P1^5; /*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ while(1){ beep=~beep;delay(10); //延时大约100us 通过修改此延时时间达到不同的发声效果 }
}
实验5：静态数码管显示
/**************************************************************************************
* 静态数码管显示实验 *
实现现象：下载程序后数码管静态显示0。
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ LSA=0;LSB=0;LSC=0; //控制38译码器的Y0输出低电平P0=smgduan[0];while(1);
}
实验6：动态数码管显示
/**************************************************************************************
* 动态数码管显示实验 *
实现现象：下载程序后数码管从右至左显示0-7。
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : DigDisplay
* 函数功能 : 数码管动态扫描函数，循环扫描8个数码管显示
*******************************************************************************/
void DigDisplay()
{u8 i;for(i=0;i<8;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位case(4):LSA=0;LSB=0;LSC=1; break;//显示第4位case(5):LSA=1;LSB=0;LSC=1; break;//显示第5位case(6):LSA=0;LSB=1;LSC=1; break;//显示第6位case(7):LSA=1;LSB=1;LSC=1; break;//显示第7位 }P0=smgduan[i];//发送段码delay(100); //间隔一段时间扫描 P0=0x00;//消隐}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ while(1){ DigDisplay(); //数码管显示函数 }
}
实验7：独立按键
/**************************************************************************************
* 独立按键实验 *
实现现象：下载程序后按下K1按键可以对D1小灯状态取反。
注意事项：无
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit k1=P3^1; //定义P31口是k1
sbit led=P2^0; //定义P20口是led/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : keypros
* 函数功能 : 按键处理函数，判断按键K1是否按下
*******************************************************************************/
void keypros()
{if(k1==0) //检测按键K1是否按下{ delay(1000); //消除抖动 一般大约10msif(k1==0) //再次判断按键是否按下{led=~led; //led状态取反}while(!k1); //检测按键是否松开}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ while(1){ keypros(); //按键处理函数 }
}
实验8：矩阵按键
/**************************************************************************************
* 矩阵按键实验 *
实现现象：下载程序后数码管显示0，按下矩阵按键上的按键显示对应的数字S1-S4：0-3S5-S8：4-7S9-S12：8-BS13-S16：C-F。
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;#define GPIO_DIG P0
#define GPIO_KEY P1sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;u8 KeyValue; //用来存放读取到的键值u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : KeyDown
* 函数功能 : 检测有按键按下并读取键值
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void KeyDown(void)
{char a=0;GPIO_KEY=0x0f;if(GPIO_KEY!=0x0f)//读取按键是否按下{delay(1000);//延时10ms进行消抖if(GPIO_KEY!=0x0f)//再次检测键盘是否按下{ //测试列GPIO_KEY=0X0F;switch(GPIO_KEY){case(0X07): KeyValue=0;break;case(0X0b): KeyValue=1;break;case(0X0d): KeyValue=2;break;case(0X0e): KeyValue=3;break;}//测试行GPIO_KEY=0XF0;switch(GPIO_KEY){case(0X70): KeyValue=KeyValue;break;case(0Xb0): KeyValue=KeyValue+4;break;case(0Xd0): KeyValue=KeyValue+8;break;case(0Xe0): KeyValue=KeyValue+12;break;}while((a<50)&&(GPIO_KEY!=0xf0)) //检测按键松手检测{delay(1000);a++;}}}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ LSA=0; //给一个数码管提供位选LSB=0;LSC=0;while(1){ KeyDown(); //按键判断函数GPIO_DIG=smgduan[KeyValue]; //}
}
实验9：8X8LED点阵(点亮一个点)
/*********************************************
** 普中科技 **
** 点阵实验 **
** 说明：P0控制行，输出低电平有效； **
** 595输出控制列，输出高点平有效。 **
*********************************************/#include"reg51.h"
#include<intrins.h>sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;/*******************************************************************************
* 函数名 : Hc595SendByte(unsigned char dat)
* 函数功能 : 想74H595发送一个字节的数据
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void Hc595SendByte(unsigned char dat)
{unsigned char a;SRCLK=0;RCLK=0;for(a=0;a<8;a++){SER=dat>>7;dat<<=1;SRCLK=1;_nop_();_nop_();SRCLK=0; }RCLK=1;_nop_();_nop_();RCLK=0;
}void main(void)
{ Hc595SendByte(0x00);while(1){ P0=0x7F;Hc595SendByte(0x80); }
}
实验10：8X8LED点阵(显示数字)
/**************************************************************************************
* 8*8LED点阵———显示数字实验 *
实现现象：下载程序后点阵上显示数字0注意事项：一定要将JOE短接片短接到GND端，如果不需要595后面的小灯点亮可以拔掉JP595短接片。
***************************************************************************************/#include "reg51.h" //此文件中定义了单片机的一些特殊功能寄存器
#include<intrins.h>typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit SRCLK=P3^6;
sbit RCLK=P3^5;
sbit SER=P3^4;u8 ledduan[]={0x00,0x00,0x3e,0x41,0x41,0x41,0x3e,0x00};
u8 ledwei[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};
/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函数名 : Hc595SendByte(u8 dat)
* 函数功能 : 向74HC595发送一个字节的数据
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void Hc595SendByte(u8 dat)
{u8 a;SRCLK=0;RCLK=0;for(a=0;a<8;a++){SER=dat>>7;dat<<=1;SRCLK=1;_nop_();_nop_();SRCLK=0; }RCLK=1;_nop_();_nop_();RCLK=0;
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ u8 i;while(1){P0=0x7f;for(i=0;i<8;i++){P0=ledwei[i]; //位选Hc595SendByte(ledduan[i]); //发送段选数据delay(100); //延时Hc595SendByte(0x00); //消隐} }
}
实验11：外部中断0
/**************************************************************************************
* 外部中断0实验 *
实现现象：下载程序后按下K3按键可以对D1小灯状态取反。
注意事项：无。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit k3=P3^2; //定义按键K3
sbit led=P2^0; //定义P20口是led/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : Int1Init()
* 函数功能 : 设置外部中断1
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Int0Init()
{//设置INT0IT0=1;//跳变沿出发方式（下降沿）EX0=1;//打开INT0的中断允许。 EA=1;//打开总中断
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ Int0Init(); // 设置外部中断0while(1);
}/*******************************************************************************
* 函 数 名 : Int0() interrupt 0
* 函数功能 : 外部中断0的中断函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void Int0() interrupt 0 //外部中断0的中断函数
{delay(1000); //延时消抖if(k3==0){led=~led;}
}
实验12：外部中断1
/**************************************************************************************
* 外部中断1实验 *
实现现象：下载程序后按下K4按键可以对D1小灯状态取反。
注意事项：无。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit k4=P3^3; //定义按键K4
sbit led=P2^0; //定义P20口是led/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : Int1Init()
* 函数功能 : 设置外部中断1
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Int1Init()
{//设置INT1IT1=1;//跳变沿出发方式（下降沿）EX1=1;//打开INT1的中断允许。 EA=1;//打开总中断
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ Int1Init(); // 设置外部中断1while(1);
}/*******************************************************************************
* 函 数 名 : Int1() interrupt 2
* 函数功能 : 外部中断0的中断函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void Int1() interrupt 2 //外部中断1的中断函数
{delay(1000); //延时消抖if(k4==0){led=~led;}
}
实验13：定时器0中断
/**************************************************************************************
* 定时器0实验 *
实现现象：下载程序后D1小灯循环点亮1秒，熄灭1秒。使用单片机内部定时器可以实现准确延时。
注意事项：无。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit led=P2^0; //定义P20口是led/*******************************************************************************
* 函 数 名 : Timer0Init
* 函数功能 : 定时器0初始化
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Timer0Init()
{TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。TH0=0XFC; //给定时器赋初值，定时1msTL0=0X18; ET0=1;//打开定时器0中断允许EA=1;//打开总中断TR0=1;//打开定时器
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ Timer0Init(); //定时器0初始化while(1);
}/*******************************************************************************
* 函 数 名 : void Timer0() interrupt 1
* 函数功能 : 定时器0中断函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Timer0() interrupt 1
{static u16 i;TH0=0XFC; //给定时器赋初值，定时1msTL0=0X18;i++;if(i==1000){i=0;led=~led; }
}
实验14：定时器1中断
/**************************************************************************************
* 定时器1实验 *
实现现象：下载程序后数码管最后一位间隔一秒循环显示0-F。使用单片机内部定时器可以实现准确延时。
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值
u8 n=0;
/*******************************************************************************
* 函 数 名 : Timer1Init
* 函数功能 : 定时器1初始化
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Timer1Init()
{TMOD|=0X10;//选择为定时器1模式，工作方式1，仅用TR1打开启动。TH1=0XFC; //给定时器赋初值，定时1msTL1=0X18; ET1=1;//打开定时器1中断允许EA=1;//打开总中断TR1=1;//打开定时器
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ LSA=0;LSB=0;LSC=0;Timer1Init(); //定时器1初始化while(1);
}/*******************************************************************************
* 函 数 名 : void Timer1() interrupt 3
* 函数功能 : 定时器0中断函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Timer1() interrupt 3
{static u16 i;TH1=0XFC; //给定时器赋初值，定时1msTL1=0X18;i++;if(i==1000){i=0;P0=smgduan[n++];if(n==16)n=0; }
}
实验15：串口通信
/**************************************************************************************
* 串口通信实验 *
实现现象：下载程序后打开串口调试助手，将波特率设置为4800，选择发送的数据就可以显示在串口助手上。
注意事项：无。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;/*******************************************************************************
* 函数名 :UsartInit()
* 函数功能 :设置串口
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void UsartInit()
{SCON=0X50; //设置为工作方式1TMOD=0X20; //设置计数器工作方式2PCON=0X80; //波特率加倍TH1=0XF3; //计数器初始值设置，注意波特率是4800的TL1=0XF3;ES=1; //打开接收中断EA=1; //打开总中断TR1=1; //打开计数器
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ UsartInit(); // 串口初始化while(1);
}/*******************************************************************************
* 函数名 : Usart() interrupt 4
* 函数功能 : 串口通信中断函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void Usart() interrupt 4
{u8 receiveData;receiveData=SBUF;//出去接收到的数据RI = 0;//清除接收中断标志位SBUF=receiveData;//将接收到的数据放入到发送寄存器while(!TI); //等待发送数据完成TI=0; //清除发送完成标志位
}实验16：EEPROM-IIC
main.c
/**************************************************************************************
* EEPROM-IIC实验 *
实现现象：下载程序后数码管后4位显示0，按K1保存显示的数据，按K2读取上次保存的数据，按K3显示数据加一，按K4显示数据清零。最大能写入的数据是255.
注意事项：由于P3.2口跟红外线共用，所以做按键实验时为了不让红外线影响实验效果，最好把红外线先取下来。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include "i2c.h" typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;sbit k1=P3^1;
sbit k2=P3^0;
sbit k3=P3^2;
sbit k4=P3^3; //定义按键端口char num=0;
u8 disp[4];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函数名 :Keypros()
* 函数功能 :按键处理函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void Keypros()
{if(k1==0){delay(1000); //消抖处理if(k1==0){At24c02Write(1,num); //在地址1内写入数据num}while(!k1);}if(k2==0){delay(1000); //消抖处理if(k2==0){num=At24c02Read(1); //读取EEPROM地址1内的数据保存在num中}while(!k2);}if(k3==0){delay(100); //消抖处理if(k3==0){num++; //数据加1if(num>255)num=0;}while(!k3);}if(k4==0){delay(1000); //消抖处理if(k4==0){num=0; //数据清零}while(!k4);}
}/*******************************************************************************
* 函数名 :datapros()
* 函数功能 :数据处理函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void datapros()
{disp[0]=smgduan[num/1000];//千位disp[1]=smgduan[num%1000/100];//百位disp[2]=smgduan[num%1000%100/10];//个位disp[3]=smgduan[num%1000%100%10];
}/*******************************************************************************
* 函数名 :DigDisplay()
* 函数功能 :数码管显示函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void DigDisplay()
{u8 i;for(i=0;i<4;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位 }P0=disp[3-i];//发送数据delay(100); //间隔一段时间扫描 P0=0x00;//消隐}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ while(1){Keypros(); //按键处理函数datapros(); //数据处理函数DigDisplay();//数码管显示函数 }
}i2c.h
#ifndef __I2C_H_
#define __I2C_H_#include <reg52.h>sbit SCL=P2^1;
sbit SDA=P2^0;void I2cStart();
void I2cStop();
unsigned char I2cSendByte(unsigned char dat);
unsigned char I2cReadByte();
void At24c02Write(unsigned char addr,unsigned char dat);
unsigned char At24c02Read(unsigned char addr);#endif
i2c.c
#include"i2c.h"/*******************************************************************************
* 函数名 : Delay10us()
* 函数功能 : 延时10us
* 输入 : 无
* 输出 : 无
*******************************************************************************/void Delay10us()
{unsigned char a,b;for(b=1;b>0;b--)for(a=2;a>0;a--);}
/*******************************************************************************
* 函数名 : I2cStart()
* 函数功能 : 起始信号：在SCL时钟信号在高电平期间SDA信号产生一个下降沿
* 输入 : 无
* 输出 : 无
* 备注 : 起始之后SDA和SCL都为0
*******************************************************************************/void I2cStart()
{SDA=1;Delay10us();SCL=1;Delay10us();//建立时间是SDA保持时间>4.7usSDA=0;Delay10us();//保持时间是>4usSCL=0; Delay10us();
}
/*******************************************************************************
* 函数名 : I2cStop()
* 函数功能 : 终止信号：在SCL时钟信号高电平期间SDA信号产生一个上升沿
* 输入 : 无
* 输出 : 无
* 备注 : 结束之后保持SDA和SCL都为1；表示总线空闲
*******************************************************************************/void I2cStop()
{SDA=0;Delay10us();SCL=1;Delay10us();//建立时间大于4.7usSDA=1;Delay10us();
}
/*******************************************************************************
* 函数名 : I2cSendByte(unsigned char dat)
* 函数功能 : 通过I2C发送一个字节。在SCL时钟信号高电平期间，保持发送信号SDA保持稳定
* 输入 : num
* 输出 : 0或1。发送成功返回1，发送失败返回0
* 备注 : 发送完一个字节SCL=0,SDA=1
*******************************************************************************/unsigned char I2cSendByte(unsigned char dat)
{unsigned char a=0,b=0;//最大255，一个机器周期为1us，最大延时255us。 for(a=0;a<8;a++)//要发送8位，从最高位开始{SDA=dat>>7; //起始信号之后SCL=0，所以可以直接改变SDA信号dat=dat<<1;Delay10us();SCL=1;Delay10us();//建立时间>4.7usSCL=0;Delay10us();//时间大于4us }SDA=1;Delay10us();SCL=1;while(SDA)//等待应答，也就是等待从设备把SDA拉低{b++;if(b>200) //如果超过2000us没有应答发送失败，或者为非应答，表示接收结束{SCL=0;Delay10us();return 0;}}SCL=0;Delay10us();return 1;
}
/*******************************************************************************
* 函数名 : I2cReadByte()
* 函数功能 : 使用I2c读取一个字节
* 输入 : 无
* 输出 : dat
* 备注 : 接收完一个字节SCL=0,SDA=1.
*******************************************************************************/unsigned char I2cReadByte()
{unsigned char a=0,dat=0;SDA=1; //起始和发送一个字节之后SCL都是0Delay10us();for(a=0;a<8;a++)//接收8个字节{SCL=1;Delay10us();dat<<=1;dat|=SDA;Delay10us();SCL=0;Delay10us();}return dat;
}/*******************************************************************************
* 函数名 : void At24c02Write(unsigned char addr,unsigned char dat)
* 函数功能 : 往24c02的一个地址写入一个数据
* 输入 : 无
* 输出 : 无
*******************************************************************************/void At24c02Write(unsigned char addr,unsigned char dat)
{I2cStart();I2cSendByte(0xa0);//发送写器件地址I2cSendByte(addr);//发送要写入内存地址I2cSendByte(dat); //发送数据I2cStop();
}
/*******************************************************************************
* 函数名 : unsigned char At24c02Read(unsigned char addr)
* 函数功能 : 读取24c02的一个地址的一个数据
* 输入 : 无
* 输出 : 无
*******************************************************************************/unsigned char At24c02Read(unsigned char addr)
{unsigned char num;I2cStart();I2cSendByte(0xa0); //发送写器件地址I2cSendByte(addr); //发送要读取的地址I2cStart();I2cSendByte(0xa1); //发送读器件地址num=I2cReadByte(); //读取数据I2cStop();return num;
}实验17：DS18B20温度传感器
main.c
/**************************************************************************************
* DS18B20温度传感器实验 *
实现现象：下载程序后，在温度传感器接口处，按照丝印方向插好温度传感器，数码管就会显示检测的温度值，
注意事项：
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include"temp.h" typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;char num=0;
u8 DisplayData[8];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : datapros()
* 函数功能 : 温度读取处理转换函数
* 输 入 : temp
* 输 出 : 无
*******************************************************************************/void datapros(int temp)
{float tp; if(temp< 0) //当温度值为负数{DisplayData[0] = 0x40; // -//因为读取的温度是实际温度的补码，所以减1，再取反求出原码temp=temp-1;temp=~temp;tp=temp;temp=tp*0.0625*100+0.5; //留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点//后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就//算加上0.5，还是在小数点后面。}else{ DisplayData[0] = 0x00;tp=temp;//因为数据处理有小数点所以将温度赋给一个浮点型变量//如果温度是正的那么，那么正数的原码就是补码它本身temp=tp*0.0625*100+0.5; //留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点//后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就//算加上0.5，还是在小数点后面。}DisplayData[1] = smgduan[temp / 10000];DisplayData[2] = smgduan[temp % 10000 / 1000];DisplayData[3] = smgduan[temp % 1000 / 100] | 0x80;DisplayData[4] = smgduan[temp % 100 / 10];DisplayData[5] = smgduan[temp % 10];
}/*******************************************************************************
* 函数名 :DigDisplay()
* 函数功能 :数码管显示函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void DigDisplay()
{u8 i;for(i=0;i<6;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位case(4):LSA=0;LSB=0;LSC=1; break;//显示第4位case(5):LSA=1;LSB=0;LSC=1; break;//显示第5位 }P0=DisplayData[5-i];//发送数据delay(100); //间隔一段时间扫描 P0=0x00;//消隐}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ while(1){datapros(Ds18b20ReadTemp()); //数据处理函数DigDisplay();//数码管显示函数 }
}temp.h
#ifndef __TEMP_H_
#define __TEMP_H_#include<reg52.h>
//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif#ifndef uint
#define uint unsigned int
#endif//--定义使用的IO口--//
sbit DSPORT=P3^7;//--声明全局函数--//
void Delay1ms(uint );
uchar Ds18b20Init();
void Ds18b20WriteByte(uchar com);
uchar Ds18b20ReadByte();
void Ds18b20ChangTemp();
void Ds18b20ReadTempCom();
int Ds18b20ReadTemp();#endif
temp.c
#include"temp.h"
/*******************************************************************************
* 函 数 名 : Delay1ms
* 函数功能 : 延时函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void Delay1ms(uint y)
{uint x;for( ; y>0; y--){for(x=110; x>0; x--);}
}
/*******************************************************************************
* 函 数 名 : Ds18b20Init
* 函数功能 : 初始化
* 输 入 : 无
* 输 出 : 初始化成功返回1，失败返回0
*******************************************************************************/uchar Ds18b20Init()
{uchar i;DSPORT = 0; //将总线拉低480us~960usi = 70; while(i--);//延时642usDSPORT = 1; //然后拉高总线，如果DS18B20做出反应会将在15us~60us后总线拉低i = 0;while(DSPORT) //等待DS18B20拉低总线{Delay1ms(1);i++;if(i>5)//等待>5MS{return 0;//初始化失败}}return 1;//初始化成功
}/*******************************************************************************
* 函 数 名 : Ds18b20WriteByte
* 函数功能 : 向18B20写入一个字节
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void Ds18b20WriteByte(uchar dat)
{uint i, j;for(j=0; j<8; j++){DSPORT = 0; //每写入一位数据之前先把总线拉低1usi++;DSPORT = dat & 0x01; //然后写入一个数据，从最低位开始i=6;while(i--); //延时68us，持续时间最少60usDSPORT = 1; //然后释放总线，至少1us给总线恢复时间才能接着写入第二个数值dat >>= 1;}
}
/*******************************************************************************
* 函 数 名 : Ds18b20ReadByte
* 函数功能 : 读取一个字节
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/uchar Ds18b20ReadByte()
{uchar byte, bi;uint i, j; for(j=8; j>0; j--){DSPORT = 0;//先将总线拉低1usi++;DSPORT = 1;//然后释放总线i++;i++;//延时6us等待数据稳定bi = DSPORT; //读取数据，从最低位开始读取/*将byte左移一位，然后与上右移7位后的bi，注意移动之后移掉那位补0。*/byte = (byte >> 1) | (bi << 7); i = 4; //读取完之后等待48us再接着读取下一个数while(i--);} return byte;
}
/*******************************************************************************
* 函 数 名 : Ds18b20ChangTemp
* 函数功能 : 让18b20开始转换温度
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void Ds18b20ChangTemp()
{Ds18b20Init();Delay1ms(1);Ds18b20WriteByte(0xcc); //跳过ROM操作命令 Ds18b20WriteByte(0x44); //温度转换命令//Delay1ms(100); //等待转换成功，而如果你是一直刷着的话，就不用这个延时了}
/*******************************************************************************
* 函 数 名 : Ds18b20ReadTempCom
* 函数功能 : 发送读取温度命令
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void Ds18b20ReadTempCom()
{ Ds18b20Init();Delay1ms(1);Ds18b20WriteByte(0xcc); //跳过ROM操作命令Ds18b20WriteByte(0xbe); //发送读取温度命令
}
/*******************************************************************************
* 函 数 名 : Ds18b20ReadTemp
* 函数功能 : 读取温度
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/int Ds18b20ReadTemp()
{int temp = 0;uchar tmh, tml;Ds18b20ChangTemp(); //先写入转换命令Ds18b20ReadTempCom(); //然后等待转换完后发送读取温度命令tml = Ds18b20ReadByte(); //读取温度值共16位，先读低字节tmh = Ds18b20ReadByte(); //再读高字节temp = tmh;temp <<= 8;temp |= tml;return temp;
}实验18：DS1302时钟
main.c
/**************************************************************************************
* DS1302时钟实验 *
实现现象：下载程序后，数码管显示时钟数据
注意事项：
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include"ds1302.h" typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;char num=0;
u8 DisplayData[8];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函 数 名 : datapros()
* 函数功能 : 时间读取处理转换函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void datapros()
{Ds1302ReadTime();DisplayData[0] = smgduan[TIME[2]/16]; //时DisplayData[1] = smgduan[TIME[2]&0x0f]; DisplayData[2] = 0x40;DisplayData[3] = smgduan[TIME[1]/16]; //分DisplayData[4] = smgduan[TIME[1]&0x0f]; DisplayData[5] = 0x40;DisplayData[6] = smgduan[TIME[0]/16]; //秒DisplayData[7] = smgduan[TIME[0]&0x0f];
}/*******************************************************************************
* 函数名 :DigDisplay()
* 函数功能 :数码管显示函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void DigDisplay()
{u8 i;for(i=0;i<8;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位case(4):LSA=0;LSB=0;LSC=1; break;//显示第4位case(5):LSA=1;LSB=0;LSC=1; break;//显示第5位case(6):LSA=0;LSB=1;LSC=1; break;//显示第6位case(7):LSA=1;LSB=1;LSC=1; break;//显示第7位 }P0=DisplayData[7-i];//发送数据delay(100); //间隔一段时间扫描 P0=0x00;//消隐}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ Ds1302Init();while(1){datapros(); //数据处理函数DigDisplay();//数码管显示函数 }
}ds1302.h
#ifndef __DS1302_H_
#define __DS1302_H_//---包含头文件---//
#include<reg52.h>
#include<intrins.h>//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif#ifndef uint
#define uint unsigned int
#endif//---定义ds1302使用的IO口---//
sbit DSIO=P3^4;
sbit RST=P3^5;
sbit SCLK=P3^6;//---定义全局函数---//
void Ds1302Write(uchar addr, uchar dat);
uchar Ds1302Read(uchar addr);
void Ds1302Init();
void Ds1302ReadTime();//---加入全局变量--//
extern uchar TIME[7]; //加入全局变量#endifds1302.c
#include"ds1302.h"//---DS1302写入和读取时分秒的地址命令---//
//---秒分时日月周年 最低位读写位;-------//
uchar code READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};
uchar code WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};//---DS1302时钟初始化2016年5月7日星期六12点00分00秒。---//
//---存储顺序是秒分时日月周年,存储格式是用BCD码---//
uchar TIME[7] = {0, 0, 0x12, 0x07, 0x05, 0x06, 0x16};/*******************************************************************************
* 函 数 名 : Ds1302Write
* 函数功能 : 向DS1302命令（地址+数据）
* 输 入 : addr,dat
* 输 出 : 无
*******************************************************************************/void Ds1302Write(uchar addr, uchar dat)
{uchar n;RST = 0;_nop_();SCLK = 0;//先将SCLK置低电平。_nop_();RST = 1; //然后将RST(CE)置高电平。_nop_();for (n=0; n<8; n++)//开始传送八位地址命令{DSIO = addr & 0x01;//数据从低位开始传送addr >>= 1;SCLK = 1;//数据在上升沿时，DS1302读取数据_nop_();SCLK = 0;_nop_();}for (n=0; n<8; n++)//写入8位数据{DSIO = dat & 0x01;dat >>= 1;SCLK = 1;//数据在上升沿时，DS1302读取数据_nop_();SCLK = 0;_nop_(); } RST = 0;//传送数据结束_nop_();
}/*******************************************************************************
* 函 数 名 : Ds1302Read
* 函数功能 : 读取一个地址的数据
* 输 入 : addr
* 输 出 : dat
*******************************************************************************/uchar Ds1302Read(uchar addr)
{uchar n,dat,dat1;RST = 0;_nop_();SCLK = 0;//先将SCLK置低电平。_nop_();RST = 1;//然后将RST(CE)置高电平。_nop_();for(n=0; n<8; n++)//开始传送八位地址命令{DSIO = addr & 0x01;//数据从低位开始传送addr >>= 1;SCLK = 1;//数据在上升沿时，DS1302读取数据_nop_();SCLK = 0;//DS1302下降沿时，放置数据_nop_();}_nop_();for(n=0; n<8; n++)//读取8位数据{dat1 = DSIO;//从最低位开始接收dat = (dat>>1) | (dat1<<7);SCLK = 1;_nop_();SCLK = 0;//DS1302下降沿时，放置数据_nop_();}RST = 0;_nop_(); //以下为DS1302复位的稳定时间,必须的。SCLK = 1;_nop_();DSIO = 0;_nop_();DSIO = 1;_nop_();return dat;
}/*******************************************************************************
* 函 数 名 : Ds1302Init
* 函数功能 : 初始化DS1302.
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void Ds1302Init()
{uchar n;Ds1302Write(0x8E,0X00); //禁止写保护，就是关闭写保护功能for (n=0; n<7; n++)//写入7个字节的时钟信号：分秒时日月周年{Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]); }Ds1302Write(0x8E,0x80); //打开写保护功能
}/*******************************************************************************
* 函 数 名 : Ds1302ReadTime
* 函数功能 : 读取时钟信息
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void Ds1302ReadTime()
{uchar n;for (n=0; n<7; n++)//读取7个字节的时钟信号：分秒时日月周年{TIME[n] = Ds1302Read(READ_RTC_ADDR[n]);}}实验19：红外通信
/**************************************************************************************
* 红外通信实验 *
实现现象：下载程序后，数码管显示红外遥控键值数据
注意事项： 红外遥控器内的电池绝缘片一定要抽掉
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;sbit IRIN=P3^2;u8 IrValue[6];
u8 Time;u8 DisplayData[8];
u8 code smgduan[17]={
0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0X76};
//0、1、2、3、4、5、6、7、8、9、A、b、C、d、E、F、H的显示码/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函数名 :DigDisplay()
* 函数功能 :数码管显示函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void DigDisplay()
{u8 i;for(i=0;i<3;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位 }P0=DisplayData[2-i];//发送数据delay(100); //间隔一段时间扫描 P0=0x00;//消隐}
}/*******************************************************************************
* 函数名 : IrInit()
* 函数功能 : 初始化红外线接收
* 输入 : 无
* 输出 : 无
*******************************************************************************/void IrInit()
{IT0=1;//下降沿触发EX0=1;//打开中断0允许EA=1; //打开总中断IRIN=1;//初始化端口
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ IrInit();while(1){ DisplayData[0] = smgduan[IrValue[2]/16];DisplayData[1] = smgduan[IrValue[2]%16];DisplayData[2] = smgduan[16];DigDisplay(); }
}/*******************************************************************************
* 函数名 : ReadIr()
* 函数功能 : 读取红外数值的中断函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/void ReadIr() interrupt 0
{u8 j,k;u16 err;Time=0; delay(700); //7msif(IRIN==0) //确认是否真的接收到正确的信号{ err=1000; //1000*10us=10ms,超过说明接收到错误的信号/*当两个条件都为真是循环，如果有一个条件为假的时候跳出循环，免得程序出错的时侯，程序死在这里*/ while((IRIN==0)&&(err>0)) //等待前面9ms的低电平过去 { delay(1);err--;} if(IRIN==1) //如果正确等到9ms低电平{err=500;while((IRIN==1)&&(err>0)) //等待4.5ms的起始高电平过去{delay(1);err--;}for(k=0;k<4;k++) //共有4组数据{ for(j=0;j<8;j++) //接收一组数据{err=60; while((IRIN==0)&&(err>0))//等待信号前面的560us低电平过去{delay(1);err--;}err=500;while((IRIN==1)&&(err>0)) //计算高电平的时间长度。{delay(10); //0.1msTime++;err--;if(Time>30){return;}}IrValue[k]>>=1; //k表示第几组数据if(Time>=8) //如果高电平出现大于565us，那么是1{IrValue[k]|=0x80;}Time=0; //用完时间要重新赋值 }}}if(IrValue[2]!=~IrValue[3]){return;}}
}实验20：AD模数转换
光敏电阻AD值
main.c
/**************************************************************************************
* 光敏电阻AD实验 *
实现现象：下载程序后数码管后4位显示光敏电阻检测的AD值。
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include"XPT2046.h" typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;u8 disp[4];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函数名 :datapros()
* 函数功能 :数据处理函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void datapros()
{u16 temp;static u8 i;if(i==50){i=0;temp = Read_AD_Data(0xA4); // AIN2 光敏电阻}i++;disp[0]=smgduan[temp/1000];//千位disp[1]=smgduan[temp%1000/100];//百位disp[2]=smgduan[temp%1000%100/10];//个位disp[3]=smgduan[temp%1000%100%10];
}/*******************************************************************************
* 函数名 :DigDisplay()
* 函数功能 :数码管显示函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void DigDisplay()
{u8 i;for(i=0;i<4;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位 }P0=disp[3-i];//发送数据delay(100); //间隔一段时间扫描 P0=0x00;//消隐}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ while(1){datapros(); //数据处理函数DigDisplay();//数码管显示函数 }
}XPT2046.h
#ifndef __XPT2046_H_
#define __XPT2046_H_//---包含头文件---//
#include<reg52.h>
#include<intrins.h>//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif#ifndef uint
#define uint unsigned int
#endif#ifndef ulong
#define ulong unsigned long
#endif//---定义使用的IO口---//
sbit DOUT = P3^7; //输出
sbit CLK = P3^6; //时钟
sbit DIN = P3^4; //输入
sbit CS = P3^5; //片选uint Read_AD_Data(uchar cmd);
uint SPI_Read(void);
void SPI_Write(uchar dat);#endifXPT2046.c
#include"XPT2046.h"
/****************************************************************************
*函数名：TSPI_Start
*输 入：无
*输 出：无
*功 能：初始化触摸SPI
****************************************************************************/void SPI_Start(void)
{CLK = 0;CS = 1;DIN = 1;CLK = 1;CS = 0;
}
/****************************************************************************
*函数名：SPI_Write
*输 入：dat：写入数据
*输 出：无
*功 能：使用SPI写入数据
****************************************************************************/void SPI_Write(uchar dat)
{uchar i;CLK = 0;for(i=0; i<8; i++){DIN = dat >> 7; //放置最高位dat <<= 1;CLK = 0; //上升沿放置数据CLK = 1;}
}
/****************************************************************************
*函数名：SPI_Read
*输 入：无
*输 出：dat：读取 到的数据
*功 能：使用SPI读取数据
****************************************************************************/uint SPI_Read(void)
{uint i, dat=0;CLK = 0;for(i=0; i<12; i++) //接收12位数据{dat <<= 1;CLK = 1;CLK = 0;dat |= DOUT;}return dat;
}/****************************************************************************
*函数名：Read_AD_Data
*输 入：cmd：读取的X或者Y
*输 出：endValue：最终信号处理后返回的值
*功 能：读取触摸数据
****************************************************************************/
uint Read_AD_Data(uchar cmd)
{uchar i;uint AD_Value;CLK = 0;CS = 0;SPI_Write(cmd);for(i=6; i>0; i--); //延时等待转换结果CLK = 1; //发送一个时钟周期，清除BUSY_nop_();_nop_();CLK = 0;_nop_();_nop_();AD_Value=SPI_Read();CS = 1;return AD_Value;
}
外部输入AD值
main.c
/**************************************************************************************
* 外部输入AD实验 *
实现现象：下载程序后数码管后4位显示外部输入IN3通道检测的AD值，模拟信号电压范围在0-5V
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include"XPT2046.h" typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;u8 disp[4];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函数名 :datapros()
* 函数功能 :数据处理函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void datapros()
{u16 temp;static u8 i;if(i==50){i=0;temp = Read_AD_Data(0xE4); // AIN3 外部输入}i++;disp[0]=smgduan[temp/1000];//千位disp[1]=smgduan[temp%1000/100];//百位disp[2]=smgduan[temp%1000%100/10];//个位disp[3]=smgduan[temp%1000%100%10];
}/*******************************************************************************
* 函数名 :DigDisplay()
* 函数功能 :数码管显示函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void DigDisplay()
{u8 i;for(i=0;i<4;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位 }P0=disp[3-i];//发送数据delay(100); //间隔一段时间扫描 P0=0x00;//消隐}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ while(1){datapros(); //数据处理函数DigDisplay();//数码管显示函数 }
}XPT2046.h
#ifndef __XPT2046_H_
#define __XPT2046_H_//---包含头文件---//
#include<reg52.h>
#include<intrins.h>//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif#ifndef uint
#define uint unsigned int
#endif#ifndef ulong
#define ulong unsigned long
#endif//---定义使用的IO口---//
sbit DOUT = P3^7; //输出
sbit CLK = P3^6; //时钟
sbit DIN = P3^4; //输入
sbit CS = P3^5; //片选uint Read_AD_Data(uchar cmd);
uint SPI_Read(void);
void SPI_Write(uchar dat);#endifXPT2046.c
#include"XPT2046.h"
/****************************************************************************
*函数名：TSPI_Start
*输 入：无
*输 出：无
*功 能：初始化触摸SPI
****************************************************************************/void SPI_Start(void)
{CLK = 0;CS = 1;DIN = 1;CLK = 1;CS = 0;
}
/****************************************************************************
*函数名：SPI_Write
*输 入：dat：写入数据
*输 出：无
*功 能：使用SPI写入数据
****************************************************************************/void SPI_Write(uchar dat)
{uchar i;CLK = 0;for(i=0; i<8; i++){DIN = dat >> 7; //放置最高位dat <<= 1;CLK = 0; //上升沿放置数据CLK = 1;}
}
/****************************************************************************
*函数名：SPI_Read
*输 入：无
*输 出：dat：读取 到的数据
*功 能：使用SPI读取数据
****************************************************************************/uint SPI_Read(void)
{uint i, dat=0;CLK = 0;for(i=0; i<12; i++) //接收12位数据{dat <<= 1;CLK = 1;CLK = 0;dat |= DOUT;}return dat;
}/****************************************************************************
*函数名：Read_AD_Data
*输 入：cmd：读取的X或者Y
*输 出：endValue：最终信号处理后返回的值
*功 能：读取触摸数据
****************************************************************************/
uint Read_AD_Data(uchar cmd)
{uchar i;uint AD_Value;CLK = 0;CS = 0;SPI_Write(cmd);for(i=6; i>0; i--); //延时等待转换结果CLK = 1; //发送一个时钟周期，清除BUSY_nop_();_nop_();CLK = 0;_nop_();_nop_();AD_Value=SPI_Read();CS = 1;return AD_Value;
}
热敏电阻AD值
main.c
/**************************************************************************************
* 热敏电阻AD实验 *
实现现象：下载程序后数码管后4位显示热敏电阻检测的AD值.
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include"XPT2046.h" typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;u8 disp[4];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函数名 :datapros()
* 函数功能 :数据处理函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void datapros()
{u16 temp;static u8 i;if(i==50){i=0;temp = Read_AD_Data(0xD4); // AIN1 热敏电阻}i++;disp[0]=smgduan[temp/1000];//千位disp[1]=smgduan[temp%1000/100];//百位disp[2]=smgduan[temp%1000%100/10];//个位disp[3]=smgduan[temp%1000%100%10];
}/*******************************************************************************
* 函数名 :DigDisplay()
* 函数功能 :数码管显示函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void DigDisplay()
{u8 i;for(i=0;i<4;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位 }P0=disp[3-i];//发送数据delay(100); //间隔一段时间扫描 P0=0x00;//消隐}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ while(1){datapros(); //数据处理函数DigDisplay();//数码管显示函数 }
}XPT2046.h
#ifndef __XPT2046_H_
#define __XPT2046_H_//---包含头文件---//
#include<reg52.h>
#include<intrins.h>//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif#ifndef uint
#define uint unsigned int
#endif#ifndef ulong
#define ulong unsigned long
#endif//---定义使用的IO口---//
sbit DOUT = P3^7; //输出
sbit CLK = P3^6; //时钟
sbit DIN = P3^4; //输入
sbit CS = P3^5; //片选uint Read_AD_Data(uchar cmd);
uint SPI_Read(void);
void SPI_Write(uchar dat);#endifXPT2046.c
#include"XPT2046.h"
/****************************************************************************
*函数名：TSPI_Start
*输 入：无
*输 出：无
*功 能：初始化触摸SPI
****************************************************************************/void SPI_Start(void)
{CLK = 0;CS = 1;DIN = 1;CLK = 1;CS = 0;
}
/****************************************************************************
*函数名：SPI_Write
*输 入：dat：写入数据
*输 出：无
*功 能：使用SPI写入数据
****************************************************************************/void SPI_Write(uchar dat)
{uchar i;CLK = 0;for(i=0; i<8; i++){DIN = dat >> 7; //放置最高位dat <<= 1;CLK = 0; //上升沿放置数据CLK = 1;}
}
/****************************************************************************
*函数名：SPI_Read
*输 入：无
*输 出：dat：读取 到的数据
*功 能：使用SPI读取数据
****************************************************************************/uint SPI_Read(void)
{uint i, dat=0;CLK = 0;for(i=0; i<12; i++) //接收12位数据{dat <<= 1;CLK = 1;CLK = 0;dat |= DOUT;}return dat;
}/****************************************************************************
*函数名：Read_AD_Data
*输 入：cmd：读取的X或者Y
*输 出：endValue：最终信号处理后返回的值
*功 能：读取触摸数据
****************************************************************************/
uint Read_AD_Data(uchar cmd)
{uchar i;uint AD_Value;CLK = 0;CS = 0;SPI_Write(cmd);for(i=6; i>0; i--); //延时等待转换结果CLK = 1; //发送一个时钟周期，清除BUSY_nop_();_nop_();CLK = 0;_nop_();_nop_();AD_Value=SPI_Read();CS = 1;return AD_Value;
}
电位器AD值
main.c
/**************************************************************************************
* 电位器AD实验 *
实现现象：下载程序后数码管后4位显示电位器检测的AD值，范围是0-4095，一般达不到最大，这个受你供电电压的影响.
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include"XPT2046.h" typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;u8 disp[4];
u8 code smgduan[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};/*******************************************************************************
* 函 数 名 : delay
* 函数功能 : 延时函数，i=1时，大约延时10us
*******************************************************************************/
void delay(u16 i)
{while(i--);
}/*******************************************************************************
* 函数名 :datapros()
* 函数功能 :数据处理函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void datapros()
{u16 temp;static u8 i;if(i==50){i=0;temp = Read_AD_Data(0x94); // AIN0 电位器}i++;disp[0]=smgduan[temp/1000];//千位disp[1]=smgduan[temp%1000/100];//百位disp[2]=smgduan[temp%1000%100/10];//个位disp[3]=smgduan[temp%1000%100%10];
}/*******************************************************************************
* 函数名 :DigDisplay()
* 函数功能 :数码管显示函数
* 输入 : 无
* 输出 : 无
*******************************************************************************/
void DigDisplay()
{u8 i;for(i=0;i<4;i++){switch(i) //位选，选择点亮的数码管，{case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位 }P0=disp[3-i];//发送数据delay(100); //间隔一段时间扫描 P0=0x00;//消隐}
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ while(1){datapros(); //数据处理函数DigDisplay();//数码管显示函数 }
}XPT2046.h
#ifndef __XPT2046_H_
#define __XPT2046_H_//---包含头文件---//
#include<reg52.h>
#include<intrins.h>//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif#ifndef uint
#define uint unsigned int
#endif#ifndef ulong
#define ulong unsigned long
#endif//---定义使用的IO口---//
sbit DOUT = P3^7; //输出
sbit CLK = P3^6; //时钟
sbit DIN = P3^4; //输入
sbit CS = P3^5; //片选uint Read_AD_Data(uchar cmd);
uint SPI_Read(void);
void SPI_Write(uchar dat);#endifXPT2046.c
#include"XPT2046.h"/****************************************************************************
*函数名：SPI_Write
*输 入：dat：写入数据
*输 出：无
*功 能：使用SPI写入数据
****************************************************************************/void SPI_Write(uchar dat)
{uchar i;CLK = 0;for(i=0; i<8; i++){DIN = dat >> 7; //放置最高位dat <<= 1;CLK = 0; //上升沿放置数据CLK = 1;}
}
/****************************************************************************
*函数名：SPI_Read
*输 入：无
*输 出：dat：读取 到的数据
*功 能：使用SPI读取数据
****************************************************************************/uint SPI_Read(void)
{uint i, dat=0;CLK = 0;for(i=0; i<12; i++) //接收12位数据{dat <<= 1;CLK = 1;CLK = 0;dat |= DOUT;}return dat;
}/****************************************************************************
*函数名：Read_AD_Data
*输 入：cmd：读取的X或者Y
*输 出：endValue：最终信号处理后返回的值
*功 能：读取触摸数据
****************************************************************************/
uint Read_AD_Data(uchar cmd)
{uchar i;uint AD_Value;CLK = 0;CS = 0;SPI_Write(cmd);for(i=6; i>0; i--); //延时等待转换结果CLK = 1; //发送一个时钟周期，清除BUSY_nop_();_nop_();CLK = 0;_nop_();_nop_();AD_Value=SPI_Read();CS = 1;return AD_Value;
}
实验21：DA数模转换
/**************************************************************************************
* DA-PWM输出实验 *
实现现象：下载程序后DA模块上的指示灯呈呼吸灯效果，由暗变亮再由亮变暗
注意事项：要将AD/DA模块上的短接片将OUT和LED短接，板子丝印上有。如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;//--定义使用的IO口--//
sbit PWM=P2^1;
bit DIR;//--定义一个全局变量--//
u16 count,value,timer1;/*******************************************************************************
* 函 数 名 : Timer1Init
* 函数功能 : 定时器1初始化
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void Timer1Init()
{TMOD|=0X10;//选择为定时器1模式，工作方式1，仅用TR1打开启动。TH1 = 0xFF; TL1 = 0xff; //1usET1=1;//打开定时器1中断允许EA=1;//打开总中断TR1=1;//打开定时器
}/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{ Timer1Init(); //定时器1初始化while(1){if(count>100) { count=0;if(DIR==1) //DIR控制增加或减小{value++;} if(DIR==0){value--;}}if(value==1000){DIR=0;}if(value==0){DIR=1;} if(timer1>1000) //PWM周期为1000*1us{timer1=0;}if(timer1 <value) {PWM=1;}else{PWM=0;} }
}/*******************************************************************************
* 函 数 名 : Time1
* 函数功能 : 定时器1的中断函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/void Time1(void) interrupt 3 //3 为定时器1的中断号 1 定时器0的中断号 0 外部中断1 2 外部中断2 4 串口中断
{TH1 = 0xFF; TL1 = 0xff; //1ustimer1++; count++;}实验22：LCD1602液晶
main.c
/**************************************************************************************
* LCD1602液晶显示实验 *
实现现象：下载程序后插上LCD1602液晶在开发板上，即可显示
注意事项：如果不想让点阵模块显示，可以将74HC595模块上的JP595短接片拔掉。
***************************************************************************************/#include "reg52.h" //此文件中定义了单片机的一些特殊功能寄存器
#include "lcd.h"typedef unsigned int u16; //对数据类型进行声明定义
typedef unsigned char u8;u8 Disp[]=" Pechin Science ";/*******************************************************************************
* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main(void)
{u8 i;LcdInit();for(i=0;i<16;i++){LcdWriteData(Disp[i]); }while(1);
}
lcd.h
#ifndef __LCD_H_
#define __LCD_H_
/**********************************
当使用的是4位数据传输的时候定义，
使用8位取消这个定义
**********************************/
//#define LCD1602_4PINS/**********************************
包含头文件
**********************************/
#include<reg52.h>//---重定义关键词---//
#ifndef uchar
#define uchar unsigned char
#endif#ifndef uint
#define uint unsigned int
#endif/**********************************
PIN口定义
**********************************/
#define LCD1602_DATAPINS P0
sbit LCD1602_E=P2^7;
sbit LCD1602_RW=P2^5;
sbit LCD1602_RS=P2^6;/**********************************
函数声明
**********************************/
/*在51单片机12MHZ时钟下的延时函数*/
void Lcd1602_Delay1ms(uint c); //误差 0us
/*LCD1602写入8位命令子函数*/
void LcdWriteCom(uchar com);
/*LCD1602写入8位数据子函数*/
void LcdWriteData(uchar dat) ;
/*LCD1602初始化子程序*/
void LcdInit(); #endif
lcd.c
#include "lcd.h"/*******************************************************************************
* 函 数 名 : Lcd1602_Delay1ms
* 函数功能 : 延时函数，延时1ms
* 输 入 : c
* 输 出 : 无
* 说 名 : 该函数是在12MHZ晶振下，12分频单片机的延时。
*******************************************************************************/void Lcd1602_Delay1ms(uint c) //误差 0us
{uchar a,b;for (; c>0; c--){for (b=199;b>0;b--){for(a=1;a>0;a--);} }}/*******************************************************************************
* 函 数 名 : LcdWriteCom
* 函数功能 : 向LCD写入一个字节的命令
* 输 入 : com
* 输 出 : 无
*******************************************************************************/
#ifndef LCD1602_4PINS //当没有定义这个LCD1602_4PINS时
void LcdWriteCom(uchar com) //写入命令
{LCD1602_E = 0; //使能LCD1602_RS = 0; //选择发送命令LCD1602_RW = 0; //选择写入LCD1602_DATAPINS = com; //放入命令Lcd1602_Delay1ms(1); //等待数据稳定LCD1602_E = 1; //写入时序Lcd1602_Delay1ms(5); //保持时间LCD1602_E = 0;
}
#else
void LcdWriteCom(uchar com) //写入命令
{LCD1602_E = 0; //使能清零LCD1602_RS = 0; //选择写入命令LCD1602_RW = 0; //选择写入LCD1602_DATAPINS = com; //由于4位的接线是接到P0口的高四位，所以传送高四位不用改Lcd1602_Delay1ms(1);LCD1602_E = 1; //写入时序Lcd1602_Delay1ms(5);LCD1602_E = 0;LCD1602_DATAPINS = com << 4; //发送低四位Lcd1602_Delay1ms(1);LCD1602_E = 1; //写入时序Lcd1602_Delay1ms(5);LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名 : LcdWriteData
* 函数功能 : 向LCD写入一个字节的数据
* 输 入 : dat
* 输 出 : 无
*******************************************************************************/
#ifndef LCD1602_4PINS
void LcdWriteData(uchar dat) //写入数据
{LCD1602_E = 0; //使能清零LCD1602_RS = 1; //选择输入数据LCD1602_RW = 0; //选择写入LCD1602_DATAPINS = dat; //写入数据Lcd1602_Delay1ms(1);LCD1602_E = 1; //写入时序Lcd1602_Delay1ms(5); //保持时间LCD1602_E = 0;
}
#else
void LcdWriteData(uchar dat) //写入数据
{LCD1602_E = 0; //使能清零LCD1602_RS = 1; //选择写入数据LCD1602_RW = 0; //选择写入LCD1602_DATAPINS = dat; //由于4位的接线是接到P0口的高四位，所以传送高四位不用改Lcd1602_Delay1ms(1);LCD1602_E = 1; //写入时序Lcd1602_Delay1ms(5);LCD1602_E = 0;LCD1602_DATAPINS = dat << 4; //写入低四位Lcd1602_Delay1ms(1);LCD1602_E = 1; //写入时序Lcd1602_Delay1ms(5);LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函 数 名 : LcdInit()
* 函数功能 : 初始化LCD屏
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
#ifndef LCD1602_4PINS
void LcdInit() //LCD初始化子程序
{LcdWriteCom(0x38); //开显示LcdWriteCom(0x0c); //开显示不显示光标LcdWriteCom(0x06); //写一个指针加1LcdWriteCom(0x01); //清屏LcdWriteCom(0x80); //设置数据指针起点
}
#else
void LcdInit() //LCD初始化子程序
{LcdWriteCom(0x32); //将8位总线转为4位总线LcdWriteCom(0x28); //在四位线下的初始化LcdWriteCom(0x0c); //开显示不显示光标LcdWriteCom(0x06); //写一个指针加1LcdWriteCom(0x01); //清屏LcdWriteCom(0x80); //设置数据指针起点
}
#endif
