NFC功能点介绍：
NFC英文全称Near Field Communication，近距离无线通信。

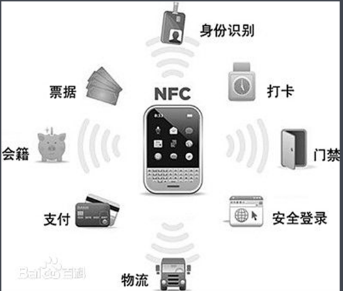

NFC采用主动和被动两种读取模式，NFC应用模式分为三种：
1、NFC卡模式（被读模式，手机终端可以模拟成为一张普通的非接触卡被pos机读取，相当于银行卡、门禁卡、公交卡等，又可以支持客户端对SE的访问，实现SE中存储的银行卡、公交卡的余额读取、空中充值等功能），
2、读写器模式（主读模式，手机终端可以读取一张非接触卡或者一个非接触标签中的内容，相当于将NFC手机当做POS机去读取银行卡、公交卡、或者将NFC手机读取NFC定义的标签中的标准数据，如名片、海报等）
3、点对点模式（是指两个手机终端在近距离内通过触碰直接传递数据）
在这里插入图片描述

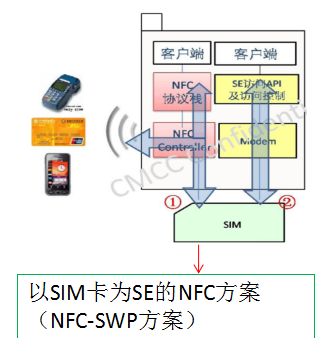

具有SE功能的NFC硬件结构
手机终端NFC功能由NFC Controller、NFC协议栈、SE、SE访问API、SE访问控制及AP访问SE芯片构成，其主要功能如下：
1、NFC Controller:即NFC芯片，实现NFC卡模拟、读写器、点对点模式所定义的模拟、数字协议的处理
2、NFC协议栈：配置NFC芯片工作模式并实现NFC Forum定义的各项标准
3、SE：即安全芯片，所有涉及敏感数据，加密运算等业务（如银行卡、公交卡）均需要单独安全芯片处理
4、SE访问
API：向客户端开发访问SE的接口，以实现余额读取、空中充值等功能
在这里插入图片描述
5、SE访问控制：对SE访问进行控制和授权，保障SE安全
6、AP访问SE芯片：客户端通过应用处理器访问SE时的接口芯片，采用SE种类不同时该芯片也会有所不同，如SIM卡为SE时，此芯片即为modem

NFC终端不同模式下信息路由机制是不同的，在NFC终端工作在卡模拟模式时，外界POS机发送的信号会通NFC Controller转发到SIM卡中处理，而当NFC终端工作在读写器、点对点模式时，从外部卡片或手机读取的信息将通过NFC Controller转发到NFC协议栈解析，最终转交给操作系统或客户端应用程序处理。

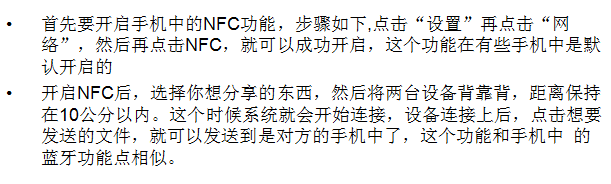

安卓手机中NFC 点对点模式（P2P mode）使用方法详细说明
在这里插入图片描述
ORANGE API需求：
NFC Android API – Test Tools

PKCS 15 switcher----orange SIM STK菜单（ 准备两张Gemalto_N9 和Oberthur N9 SIM卡）
PC/SC Tool------安装该文件sq13163-ab，工具界面如图1（电脑端插入NFC读卡器设备）
HID设备-----
测试用例中需要用到的APK如图2所示
NFC Android API – Test Tools

PKCS 15 switcher----orange SIM STK菜单（ 准备两张Gemalto_N9 和Oberthur N9 SIM卡）
PC/SC Tool------安装该文件sq13163-ab，工具界面如图1（电脑端插入NFC读卡器设备）
HID设备-----
测试用例中需要用到的APK如图2所示
在这里插入图片描述
NFC Android API – Test Areas：
Seek4Android implementation
不同种类的APDU（应用协议数据单元）在Android应用程序和SIM卡之间交换
不同类型的状态字管理（90 00->确定，62 XX和63 XX警告状态，…）
错误操作(SIM errors, api error management,…)
Minimum Performance
Secure Elements—SIM开头

Nfc push Event
来自sim的不同类型的NFC事件被很好地路由到设备。
NFC事件包含适当的信息。.
HCI stress—

Access control(授权应用客户端访问SIM卡中对应的applet )—安装SEAccessControl.apk，使用PKCS#15 switcher来切换不同的Config来验证用例
访问保护 - 未经授权的应用程序无法选择cardlet)
NFC推送保护 - 不向没有授权接收它的APK提供推送
dynamic ACF

HCE testing主要包含以下测试：
Default route on SIM
NFC routing table 饱和时会自动切换路由通道—得到RTS值
在一些用例中会用到：Sim NFC协议（A，B，A＆B），读取器NFC协议（A，B，A＆B），默认路由（Sim，HCE），apk installed (Off Host, Host)，屏幕打开/关闭

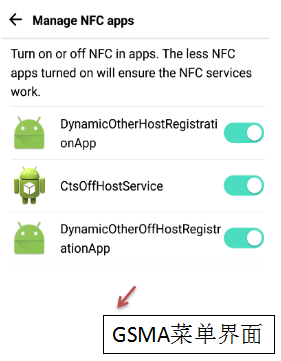

GSMA 菜单执行—路由溢出时会弹出GSMA菜单（超过RTS大小）
Bank NFC services用例测试
在这里插入图片描述

HCI stress tool
运行NFC-API\Orange NFC API_Tool Package V1.9.2\NfcEventsStressTest-v1.03 (with ACS ACR122 reader)文件中的run.bat文件，在电脑端显示的界面如图所示
在这里插入图片描述
PC/SC工具使用
在这里插入图片描述
PKCS15 switcher
用例中会用到切换SIM卡中的android和ERROR config时如图切换
在这里插入图片描述
SIM 卡 A、B、A&B协议通过cms 界面发送raw指令来更改，如图所示:
Type A only :
80E6400011000000000BEF09A0078605A00380010000;80E640000C0000000006EF04A002870000
Type B only :
80E6400011000000000BEF09A0078705A00380010000;80E640000C0000000006EF04A002860000
Type A&B :
80E6400011000000000BEF09A0078605A00380010000;80E6400011000000000BEF09A0078705A00380010000
在这里插入图片描述
通过HID OMNIKEY Workbench工具来更改HID读卡器类型，如图所示:
通过www.hidglobal.com网址，下载hid_omnikey_workbench_v1.4.0.14_x64_和hid_global_xchip_driver_ru_1.2.27.145两个驱动，安装成功后工具如图所示，如想将读卡器切换为TYPE A时，选中ISO1443A后点击左移图标，之后点击Apply菜单，读卡器类型就变为TYPE A。读卡器类型B对应的是Available cards中的ISO1443B
在这里插入图片描述
切换路由通道HCE、SIM:
切换路由通道为HCE卡，如下步骤：

  1. Install ‘Dynamic_Other_Host_vX.X.apk’
  2. Use ‘Dynamic_Other_Host’ to write RTS+2 AIDs
  3. Verify that default route is HCE:
  • Unlock the Mobile screen then present it to the Omnikey reader, try to select SIM cardlet AID_30: 00A4040C0F4E4643546573746572455654312E30—如果 status word is: 6A82 (or 6999) ，路由通道就是HCE
    切换路由通道为SIM，如下步骤：
  1. Uninstall ‘Dynamic_Other_Host’
  2. Install ‘Dynamic_Other_OffHost_vX.X.apk’
  3. Use ‘Dynamic_Other_OffHost’ to write (RTS+4) AIDs
  4. Verify that default route is SIM:
  • Unlock the Mobile screen then present it to the Omnikey reader, try to select SIM cardlet AID_30: 00A4040C0F4E4643546573746572455654312E30---- 如果status word is: 9000，路由通道切换为HCE

BIP & CATTP:
BIP是SIM/USIM和移动设备之间的一种接口机制，能够为设备支持的数据载体提供入口
ONSM:

 Orange NFC Service Management

http://c-onsm-ext.orange-labs.fr/
USER:WIKO
PASSWORD:!@wiko*
通过配置远程命令、空中下载的方式来管理SIM卡的应用下载、删除等。
在这里插入图片描述
在这里插入图片描述
Remote Commands configuration（远程命令配置）:
ID：MSISDN（手机号）
ICCID（SIM卡卡号）

Type：命令类型，主要使用的有三个命令：
GET STATUS: 获取状态
DELETE: 删除应用
LOAD: 下载应用

Target：ISD（ISD）

Application to load：
主要使用：24K 、60K
在这里插入图片描述
States of executed commands
在这里插入图片描述
在这里插入图片描述
Test Cases of BIP:
在这里插入图片描述
