一、性能

（1）概述：CH340 是一个 USB 总线的转接芯片，实现 USB 转串口或者 USB 转打印口。

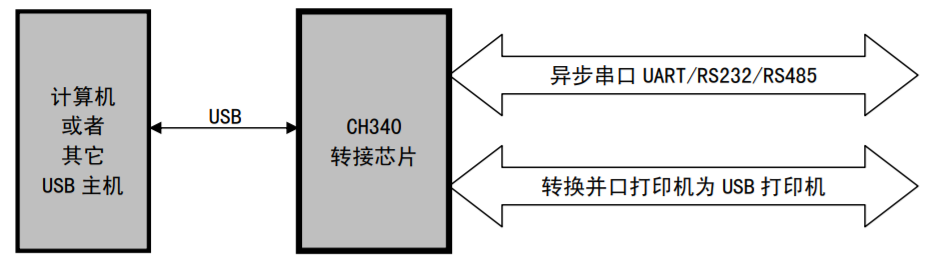

其大体原理如下：

（2）CH340G的封装(SOP-16)

关于引脚：(CH340 未用到的 I/O 引脚可以悬空)

1.GND:公共接地端，直接连到 USB 总线的地线

2.TXD:串行数据输出

3.RXD:串行数据输入，内置可控的上拉和下拉电阻

4.V3:在 3.3V 电源电压时连接 VCC 输入外部电源，在 5V 电源电压时外接容量为 0.1uF 退耦电容。

5.UD+：USB 信号：直接连到 USB 总线的 D+数据线

6.UD-：USB 信号：直接连到 USB 总线的 D-数据线

7.XI（输入）：晶体振荡的输入端，需外接 12MHz 晶体及振荡电容

8.XO（输出）：晶体振荡的输出端，需外接 12MHz 晶体及振荡电容

9.CTS#（输入）：MODEM 联络输入信号，清除发送，低(高)有效

10.DSR#（输入）：MODEM 联络输入信号，数据装置就绪，低(高)有效

11.RI#（输入）：MODEM 联络输入信号，振铃指示，低(高)有效

12.DCD#（输入）：MODEM 联络输入信号，载波检测，低(高)有效

13.DTR#（输出）：MODEM 联络输出信号，数据终端就绪，低(高)有效

14.RTS#（输出）：MODEM 联络输出信号，请求发送，低(高)有效

15.R232（输入）：辅助 RS232 使能，高电平有效，内置下拉

16.VCC（电源）：正电源输入端，需要外接 0.1uF 电源退耦电容（由于退耦电容涉及的知识较多，会再写一篇有关退耦电容的文章）。

（3）重要参数

1.支持 5V 电源电压或者 3.3V 电源电压

2.绝对最大值：

a.电源电压:-0.5V------6.0V

b.输入或者输出引脚上的电压:-0.5V------VCC+0.5V

（4）典型应用原理图：

1.CH340 没有使用到的信号线都可以悬空。

2.晶体 X2、电容 C6 和 C7 用于时钟振荡电路。X2 是频率为 12MHz 的石英晶体，C6 和 C7 是容量为 33pF 的独石或高频瓷片电容。如果 X2 选用低成本的陶瓷晶体，那么 C6 和 C7 的容量必须用该晶体厂家的推荐值，一般情况下是 47pF。对起振困难的晶体，建议 C6 容量减半。

（5）各种情况下的引脚

1.异步串口方式下 CH340 芯片的引脚包括：数据传输引脚、MODEM 联络信号引脚、辅助引脚。

2.数据传输引脚包括：TXD 引脚和 RXD 引脚。串口输入空闲时，RXD 应为高电平。对于CH340G芯片，如果 R232 引脚为高电平启用辅助 RS232 功能，那么 RXD 引脚内部自动插入一个反相器，默认为低电平。串口输出空闲时，CH340G 芯片的 TXD 为高电平。

3.MODEM 联络信号引脚包括：CTS#引脚、DSR#引脚、RI#引脚、DCD#引脚、DTR#引脚、RTS#引脚， CH340C 还提供了 OUT#引脚。所有这些 MODEM 联络信号都是由计算机应用程序控制并定义其用途。

（6）重要特性：

1.兼容 USB V2.0。

2.支持通讯波特率 50bps～2Mbps。

3.支持 IrDA 规范 SIR 红外线通讯，支持波特率 2400bps 到 115200bps。

二、注意事项

（1）PCB的设计注意事项：

退耦电容 C8 和 C9 尽量靠近 CH340 的相连引脚；使 D+和 D-信号线贴近平行布线，尽量在两侧提供地线或者覆铜，减少来自外界的信号干扰；尽量缩短 XI 和 XO 引脚相关信号线的长度，为了减少高频干扰，可以在相关元器件周边环绕地线或者覆铜。

（2）CH340 芯片和低功耗的 USB 产品可以直接使用 USB 总线提供的 5V 电源。如果 USB 产品通过其它供电方式提供常备电源，那么 CH340 也应该使用该常备电源，这样可以避免与 USB 电源之间的 I/O 电流倒灌。如果需要同时使用 USB 总线的电源，那么可以通过阻值约为 1Ω 的电阻连接 USB 总线的 5V 电源线与 USB 产品的 5V 常备电源，并且两者的接地线直接相连接。
