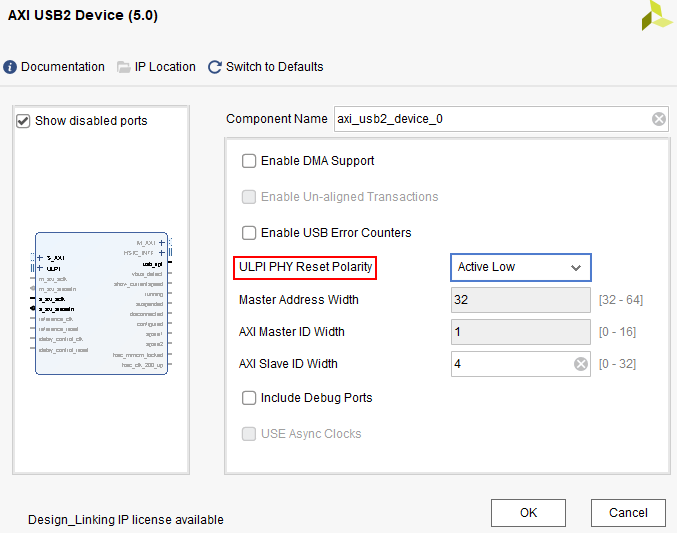

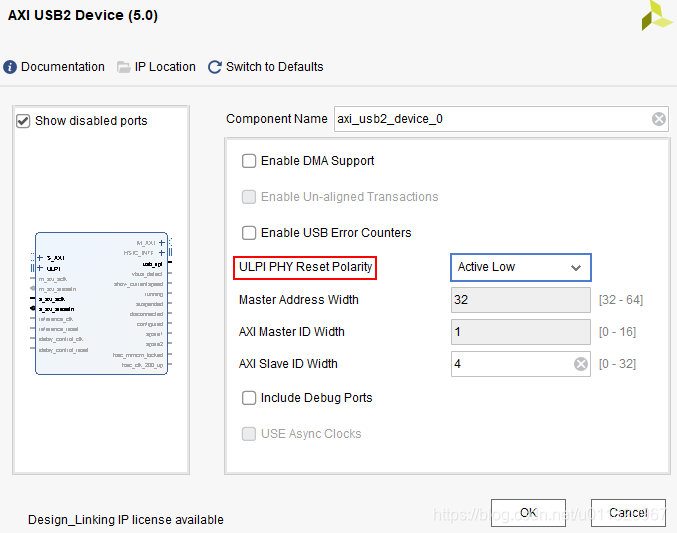

低速设备D-上有一个1.5k欧的上拉电阻。

高速和全速设别在D+上有一1.5k欧上拉电阻。

连接后通过检测电压变化来了解设备是否为低速设别。

低速下：D+为“0”，D-为“1”是为“J”状态，“K”状态相反；

全速下：D+为“1”，D-为“0”是为“J”状态，“K”状态相反；

高速同上。

低速下空闲状态为“K”状态；//1.5Mbps

全速下空闲状态为“J”状态；//12Mbps

高速下空闲状态为“SE0”状态；//480Mbps

//----------------------------------------------

J态：DP=0，DN=1

K态：DP=1，DN=0

SE0态：DP=0，DN=0

从J到K或者从K到J，信号翻转，说明发送的是信号0；从J到J或从K到K，信号保持不变，说明发送的是信号1。这就是差分信号0/1的发送。

高速设备的J和K相反。

NRZ与NRZI编码解释

RZ 编码（Return-to-zero Code），即归零编码。

在 RZ 编码中，正电平代表逻辑 1，负电平代表逻辑 0，并且，每传输完一位数据，信号返回到零电平，也就是说，信号线上会出现 3 种电平：正电平、负电平、零电平：

从图上就可以看出来，因为每位传输之后都要归零，所以接受者只要在信号归零后采样即可，这样就不在需要单独的时钟信号。实际上， RZ 编码就是相当于把时钟信号用归零编码在了数据之内。这样的信号也叫做自同步（self-clocking）信号。

这样虽然省了时钟数据线，但是还是有缺点的，因为在 RZ 编码中，大部分的数据带宽，都用来传输“归零”而浪费掉了。

那么，我们去掉这个归零步骤，NRZ 编码（Non-return-to-zero Code）就出现了，和 RZ 的区别就是 NRZ 是不需要归零的：

这样，浪费的带宽又回来了，不过又丧失宝贵的自同步特性了，貌似我们又回到了原点，其实这个问题也是可以解决的，不过待会儿再讲，先看看什么是 NRZI：

NRZI 编码（Non-Return-to-Zero Inverted Code）和 NRZ 的区别就是 NRZI 用信号的翻转代表一个逻辑，信号保持不变代表另外一个逻辑。

USB 传输的编码就是 NRZI 格式，在 USB 中，电平翻转代表逻辑 0，电平不变代表逻辑1：

翻转的信号本身可以作为一种通知机制，而且可以看到，即使把 NRZI 的波形完全翻转，所代表的数据序列还是一样的，对于像 USB 这种通过差分线来传输的信号尤其方便~

现在再回到那个同步问题：

的确，NRZ 和 NRZI 都没有自同步特性，但是可以用一些特殊的技巧解决。比如，先发送一个同步头，内容是 0101010 的方波，让接受者通过这个同步头计算出发送者的频率，然后再用这个频率来采样之后的数据信号，就可以了。

在 USB 中，每个 USB 数据包，最开始都有个同步域（SYNC），这个域固定为 0000 0001，这个域通过 NRZI 编码之后，就是一串方波（复习下前面：NRZI 遇 0 翻转遇 1 不变），接受者可以用这个 SYNC 域来同步之后的数据信号。

   此外，因为在 USB 的 NRZI 编码下，逻辑 0 会造成电平翻转，所以接受者在接受数据的同时，根据接收到的翻转信号不断调整同步频率，保证数据传输正确。

但是，这样还是会有一个问题，就是虽然接受者可以主动和发送者的频率匹配，但是两者之间总会有误差。假如数据信号是 1000 个逻辑 1，经过 USB 的 NRZI 编码之后，就是很长一段没有变化的电平，在这种情况下，即使接受者的频率和发送者相差千分之一，就会造成把数据采样成 1001 个或者 999 个 1了。

USB 对这个问题的解决办法，就是强制插 0，也就是传说中的 bit-stuffing，如果要传输的数据中有 7 个连续的 1，发送前就会在第 6 个 1 后面强制插入一个 0，让发送的信号强制出现翻转，从而强制接受者进行频率调整。接受者只要删除 6 个连续 1 之后的 0，就可以恢复原始的数据了。

既然说编码，那就顺便把另一种极常用的编码也说一下把：曼彻斯特编码

曼彻斯特（ Manchester ）码是一种双相码。用高电平到低电平的转换边表示 0 ，而用低电平到高高电平的转换边表示 1 。

注：以上关于电平的表示，具体环境或者不同教材给出的规定可能不同，但是原理相同！

低速设备：

J态：DP=0，DN=1

K态：DP=1，DN=0

SE0态：DP=0，DN=0

从J到K或者从K到J，信号翻转，说明发送的是信号0；从J到J或从K到K，信号保持不变，说明发送的是信号1。这就是差分信号0/1的发送。

高速设备的J和K相反
