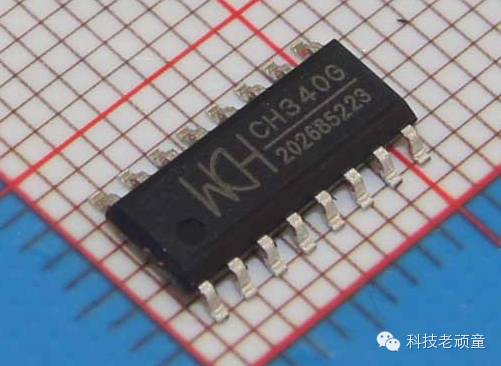

| CH340G | USB转串口，推出时间最早，应用最广 | SOP16 |
| CH340C | USB转串口，内置晶振，引脚兼容CH340G | SOP16 |
| CH340E | USB转串口，内置晶振，超小封装 | MSOP10 |
| CH340B | USB转串口，内置晶振和EEPROM，引脚兼容CH340G | SOP16 |
| CH340T | USB转串口 | SSOP20 |
| CH341T | USB转串口、IIC | SSOP20 |
| CH341H | USB转SPI | SSOP20 |
| CH341A | USB转串口、并口、IIC和SPI | SOP28 |
CH340/CH341系列产品作为USB转串口时使用同一个驱动程序：CH341SER.EXE
CH340G/CH340C/CH340B参考如下电路(见资料中CH340G9T.SCH)：
先说相同点，
都可以使用相同的驱动。
区别 CH340C可以安装在CH340G的位置上，并且兼容CH340G，可以避免晶振的电容搞错等问题，
一般来说是可以替换的。
但是
CH340C的晶振只能做到商业级(温度范围窄），如果需要更高的应用则不能代替
其他因素，CH340C只有管装，在贴片时相对较为麻烦，（震动飞达故障率高）
CH340 和 CH341 使用心得
https://blog.csdn.net/ReCclay/article/details/81329826
之前写过一份，结果没了，现在只能简略些，有以下注意事项：
1.关于USB座子接线，注意数据+ 和 数据- 的接线。
2.两根数据线需要加地线在周围屏蔽。
3.晶振电容22PF~30PF都行。
以下是原理图大图~如有需要请自行下载！
CH341T CH340T原理图.zip (56.73 KB, 下载次数: 1781 )
usb转ttl电路图大全（RS232/串口/CH340T/PL2303）
http://www.elecfans.com/emb/jiekou/20180511676053.html
ch340是什么芯片
CH340 是一个USB 总线的转接芯片，实现USB 转串口、USB 转IrDA 红外或者USB 转打印口。
在串口方式下，CH340 提供常用的MODEM联络信号，用于为计算机扩展异步串口，或者将普通的串口设备直接升级到USB 总线。有关USB 转打印口的说明请参考手册（二）CH340DS2。
在红外方式下，CH340 外加红外收发器即可构成USB 红外线适配器，实现SIR 红外线通讯。
特点：
● 全速USB 设备接口，兼容USB V2.0，外围元器件只需要晶体和电容。
● 仿真标准串口，用于升级原串口外围设备，或者通过USB 增加额外串口。
● 计算机端Windows 操作系统下的串口应用程序完全兼容，无需修改。
● 硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps～2Mbps。
● 支持常用的MODEM 联络信号RTS、DTR、DCD、RI、DSR、CTS。
● 通过外加电平转换器件，提供RS232、RS485、RS422 等接口。
● 支持IrDA 规范SIR 红外线通讯，支持波特率2400bps 到115200bps。
● 由于是通过USB 转换的串口，所以只能做到应用层兼容，而无法绝对相同。
● 软件兼容CH341，可以直接使用CH341 的驱动程序。
● 提供SSOP-20 无铅封装，兼容RoHS。
STM32的程序下载方式
因为我们现在的电脑上，已经不存在串口，所以我们一般使用USB转串口芯片，目的只有一个，把电脑的USB口映射为串口用。常用的USB转串口芯片有CH340、CP2102、PL2303、FT232等。我们选择哪一个呢？CH340是国产芯片，其他的是进口芯片。CH340批量价1.5元每个，一般应用方面，性能已经足够，我使用这么多年，就没有出现过问题。PL2303山寨货太多，买的不放心。CP2102批量价5.2元，它是QFN封装，对于新手不易焊接。FT232批量价在10元以上，一般用在工业级环境。经过综合的比较，我们选择CH340作为我们开发板上使用的USB转串口芯片。
串口下载程序的过程：上电后，先把STM32的BOOT0拉高，然后就可以通过RXD和TXD引脚把要下载的程序下载到单片机，下载完程序以后，然后复位，就会运行下载到单片机中的程序。

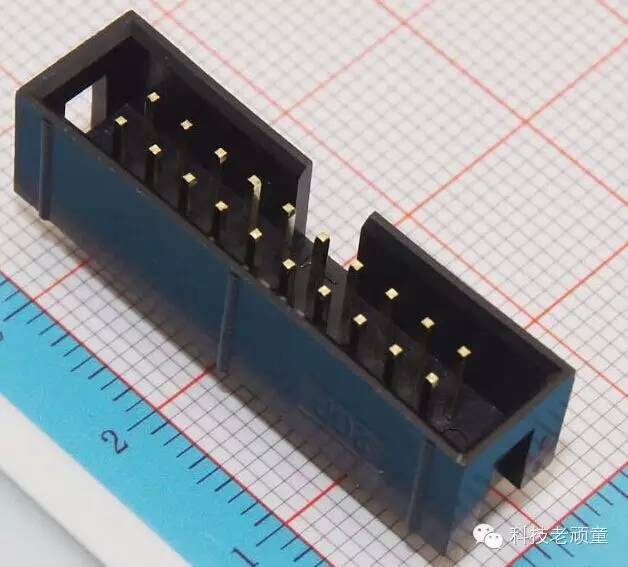

下面再说说JTAG下载接口，JTAG下载接口长这样：
这是一个10PX2的牛角座。
虽然是20个引脚，不过JTAG引脚只用了6个引脚，剩下的是3.3V和GND。同时，STM32还支持SWD下载方式，也是在JTAG接口上，只用到了2个引脚。无需硬件改动，只需要在程序编写软件上配置即可切换。
JTAG接口用来连接仿真器，仿真器可以是JLINK或者ULINK。
ISP和JTAG的区别：
由于我们使用了USB转串口芯片，所以开发板可以直接用数据线连接电脑USB后就可以下载程序。而JTAG，需要另外购买仿真器。仿真器除了能够下载程序，还可以控制单片机单步运行程序或停在程序的某一条语句处，还可以随时观察单片机内部寄存器的值。
好了，下载方式就介绍完了。下面是定好了电源和下载接口的方案后，画出的原理图：
STM32有两种程序下载方式，一种是通过串口下载，一种是通过仿真器下载。串口下载又叫做ISP，通过仿真器下载又可以叫做通过JTAG口下载。
PLC通过485线控制变频器调速，电脑用USB转串口连接PLC。用CH340的话，变频器一旦启动，电脑端和PLC的通讯就很容易中断，用FT232则无此问题。
个人认为，稳定性：FT232>PL2303>CH340，这也反映在价格上。
请问用ch340下载器给stm32下载程序，如图，boot0拉高，boot1接GND，怎么不行？
